🔥 内容介绍

传统偶极子天线作为一种经典的电磁辐射器件，其结构简单、易于制造且具有良好的辐射特性，在无线通信、广播电视等领域广泛应用。本文将深入探讨传统偶极子三维天线的辐射方向图，分析其辐射特性，并探讨其在实际应用中的考量因素。

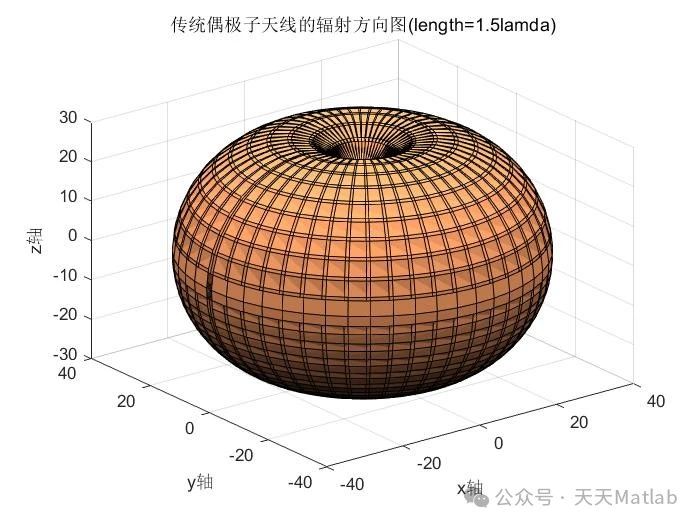

偶极子天线，顾名思义，由两根长度相等的导体构成，两端通常对称馈电。其辐射特性与其长度、工作频率以及周围环境密切相关。半波长偶极子天线是最常见的类型，其长度约等于工作波长的二分之一。这种长度的偶极子天线能够在垂直于天线轴线的平面内产生最大辐射强度，形成一个典型的“甜甜圈”形状的辐射方向图。然而，将这一二维的辐射特性扩展到三维空间，需要更深入的分析。

三维辐射方向图通常以球坐标系表示，用三个坐标参数(r, θ, φ)来描述空间中任意一点的辐射强度。其中，r表示该点到天线中心的距离，θ表示该点与天线轴线的夹角（天顶角），φ表示该点在水平面上的方位角。辐射强度通常用功率密度(W/m²)或场强(V/m)表示，并以分贝(dB)的形式表示相对值，以便于比较和分析。

对于理想的半波长偶极子，其三维辐射方向图可以近似表示为：

E(θ, φ) = k * sin(θ) / (sin²(θ) + (sin²(φ))

其中，E(θ, φ) 表示空间中(θ, φ) 方向上的电场强度，k 为一个与天线参数和工作频率相关的常数。从公式可以看出，当θ = π/2 (即在垂直于天线轴线的平面内) 时，辐射强度最大；当θ = 0 或 θ = π (即沿着天线轴线方向) 时，辐射强度为零。这正是“甜甜圈”形状三维辐射方向图的数学描述。由于实际偶极子并非理想模型，其辐射方向图会受到各种因素的影响，包括：

天线长度的偏差: 实际制造中，天线长度很难精确等于半波长，长度偏差会导致辐射方向图发生变形，最大辐射方向可能略微偏离垂直于天线轴线的平面。
馈电点阻抗的匹配: 理想的偶极子假设具有完美的阻抗匹配，但在实际应用中，阻抗匹配不佳会导致一部分能量反射回馈电源，从而降低辐射效率并影响辐射方向图。
周围环境的影响: 天线周围的物体，例如地面、建筑物等，会对电磁波的传播造成影响，从而改变天线的辐射方向图。例如，地面效应会增强垂直极化波的辐射，而抑制水平极化波的辐射。
天线元件的实际结构: 理想模型假设偶极子是无限细的导体，而实际的天线具有有限的厚度和直径，这会对高频段的辐射特性产生影响。

为了更精确地描述实际偶极子天线的辐射方向图，需要采用数值计算方法，例如矩量法(MoM)或有限元法(FEM)，对天线进行建模和仿真。这些方法能够考虑天线结构的细节以及周围环境的影响，从而获得更精确的辐射方向图。

通过对三维辐射方向图的分析，我们可以了解天线在各个方向上的辐射强度，从而选择合适的安装位置和方向，以达到最佳的通信效果。例如，在无线通信系统中，我们可以根据目标接收机的方位角和天顶角，调整天线的指向，以最大限度地提高信号强度，并降低干扰。

总而言之，传统偶极子三维天线的辐射方向图是一个复杂的三维空间函数，其形状和大小受到诸多因素的影响。深入了解其辐射特性以及影响因素对于天线设计、优化和应用至关重要。未来，随着无线通信技术的不断发展，对天线性能的要求也越来越高，对偶极子天线三维辐射方向图的精确建模和分析将继续发挥着重要的作用
