摘要： 相量测量单元（PMU）作为现代电力系统中实现实时监测、控制和保护的关键设备，其性能直接影响电力系统的安全稳定运行。本文深入探讨了基于离散时间频率增益传感器（Discrete Time Frequency Gain Sensor, DT-FGS）的P级至M级PMU模型的实现方法。首先，回顾了PMU的发展现状与面临的挑战，重点分析了P级和M级PMU之间的区别与联系。其次，详细阐述了DT-FGS的原理及其在频率跟踪中的优势，并提出了基于DT-FGS的相量估计算法。进一步，针对P级和M级PMU的不同精度和响应速度要求，分别设计了相应的实现模型，并分析了其性能特点。最后，展望了未来基于DT-FGS的PMU技术发展方向，包括提高算法鲁棒性、降低计算复杂度以及拓展应用领域。

关键词： 相量测量单元（PMU），离散时间频率增益传感器（DT-FGS），P级PMU，M级PMU，相量估计，电力系统

1. 引言

随着电力系统规模的不断扩大和结构的日益复杂，对电网的实时监测和控制提出了更高的要求。传统的远动终端设备（RTU）在时间分辨率和测量精度方面已经无法满足现代电力系统的需求。相量测量单元（PMU）作为一种能够同步测量电压和电流相量，并提供高精度时间标签的关键设备，为电力系统实现广域监测、稳定控制和智能保护提供了强有力的技术支撑。

PMU技术经历了快速发展，并在电力系统中得到了广泛应用。根据IEEE C37.118.1标准，PMU可以分为P级（Protection）和M级（Measurement）两种类型。P级PMU主要用于保护应用，强调快速响应，但精度相对较低；M级PMU主要用于测量应用，追求高精度测量，但对响应速度的要求相对较低。实现P级至M级PMU模型，意味着能够根据不同的应用场景，选择合适的精度和响应速度，从而更好地满足电力系统的需求。

传统的PMU通常基于傅里叶变换（DFT）或卡尔曼滤波（Kalman Filter）等算法实现。然而，这些算法在面对非理想电网环境，例如频率偏差、谐波畸变、直流分量等，其性能会受到显著影响。近年来，基于频率跟踪技术的相量估计算法得到了越来越多的关注。离散时间频率增益传感器（DT-FGS）作为一种新型的频率跟踪算法，具有较高的精度、快速的响应速度以及良好的抗干扰能力，为实现高性能PMU提供了新的思路。

本文旨在探讨基于DT-FGS的P级至M级PMU模型的实现方法，并分析其性能特点，为电力系统PMU技术的发展提供参考。

2. PMU的发展现状与挑战

PMU技术自上世纪80年代末期出现以来，经历了从概念验证到工程应用的快速发展。在全球范围内，越来越多的电力系统部署了PMU设备，构建了广域测量系统（WAMS），实现了对电网运行状态的实时监测和控制。

2.1 PMU的发展现状

标准化：
IEEE C37.118系列标准的发布，规范了PMU的性能指标、测试方法和通信协议，促进了PMU技术的标准化和应用。
技术进步：
随着数字信号处理（DSP）、高性能模数转换器（ADC）以及全球定位系统（GPS）等技术的不断进步，PMU的测量精度、采样频率和时间同步精度得到了显著提高。
应用拓展：
PMU的应用领域从最初的广域监测扩展到稳定控制、电压稳定评估、状态估计、故障诊断、保护等方面，为电力系统的安全稳定运行提供了全面的技术支撑。
国产化：
国内PMU生产企业不断涌现，自主研发的PMU设备在性能和价格方面都具有竞争力，打破了国外产品的垄断。

2.2 PMU面临的挑战

非理想电网环境：
电力系统中普遍存在频率偏差、谐波畸变、直流分量以及噪声干扰等非理想电网环境，对PMU的测量精度和稳定性提出了挑战。
数据传输与处理：
大量PMU数据需要通过通信网络传输到控制中心进行处理，对通信网络的带宽、延迟和可靠性提出了较高的要求。
网络安全：
PMU设备与电力系统控制网络连接，容易受到网络攻击，威胁电力系统的安全稳定运行。
算法复杂性：
一些高精度相量估计算法的计算复杂度较高，难以在嵌入式平台上实时实现。
动态性能：
在电力系统发生扰动时，PMU需要快速准确地跟踪电网频率和相量的变化，这对PMU的动态性能提出了更高的要求。

2.3 P级与M级PMU的区别与联系

P级和M级PMU都遵循IEEE C37.118.1标准，但对性能指标的要求有所不同。主要的区别体现在：

精度：
M级PMU对稳态精度要求更高，旨在提供高精度测量结果，用于状态估计、电压稳定评估等应用。P级PMU对稳态精度要求相对较低，但对动态响应速度要求更高，旨在快速跟踪电网的动态变化，用于保护应用。
响应速度：
P级PMU的响应时间要远小于M级PMU，能够在电力系统发生故障时，快速提供保护动作所需的相量信息。M级PMU对响应时间的要求相对较低，可以采用更复杂的算法来提高测量精度。
报告速率：
P级PMU通常具有更高的报告速率，能够更频繁地更新相量信息，以便更好地跟踪电网的动态变化。M级PMU的报告速率相对较低，可以降低数据传输压力。

P级和M级PMU之间存在着联系：

核心算法：
无论是P级还是M级PMU，都需要采用相量估计算法来提取电压和电流的相量信息。
共享技术：
P级和M级PMU都依赖于同步时间技术（例如GPS）来实现相量同步测量。
相互补充：
P级和M级PMU可以相互补充，共同为电力系统的安全稳定运行提供全面的技术支撑。

3. 离散时间频率增益传感器（DT-FGS）原理

离散时间频率增益传感器（DT-FGS）是一种基于增益传递函数的频率跟踪算法。与传统的基于DFT或卡尔曼滤波的算法相比，DT-FGS具有以下优势：

更高的精度：
DT-FGS能够更准确地跟踪电网频率的变化，即使在存在谐波和噪声的情况下，也能保持较高的精度。
更快的响应速度：
DT-FGS能够快速响应电网频率的动态变化，适用于对响应速度要求较高的应用。
更好的鲁棒性：
DT-FGS对电网扰动具有较强的鲁棒性，能够稳定工作在各种复杂的电网环境下。
更低的计算复杂度：
DT-FGS的计算复杂度较低，易于在嵌入式平台上实时实现。

3.1 DT-FGS的基本原理

DT-FGS通过构建一个包含频率估计算器的反馈系统来跟踪电网频率。其基本原理可以概括为以下几点：

相位检测：
利用锁相环（PLL）或类似的方法，检测输入信号的相位。
误差计算：
计算实际相位与估计相位之间的误差。
频率估算：
利用误差信号驱动频率估计算器，不断调整频率估计值。
反馈控制：
将频率估计值反馈到相位检测器，形成闭环控制。

DT-FGS的核心在于频率估计算器的设计。通过设计合适的增益传递函数，可以控制系统的动态响应特性和稳态精度。

3.2 基于DT-FGS的相量估计算法

基于DT-FGS的相量估计算法可以分为以下几个步骤：

信号预处理：
对输入信号进行滤波，去除噪声和高频干扰。
频率跟踪：
利用DT-FGS跟踪电网频率的变化。
相位估计：
根据跟踪到的频率，计算信号的相位。
幅值估计：
利用最小二乘法或其他方法，估计信号的幅值。
相量计算：
根据估计的幅值和相位，计算信号的相量。

4. 基于DT-FGS的P级至M级PMU模型的实现

基于DT-FGS，可以通过调整算法参数和滤波器设计，实现满足P级和M级PMU不同性能要求的模型。

4.1 P级PMU模型实现

P级PMU强调快速响应，因此需要选择具有较快响应速度的DT-FGS参数。同时，为了降低计算复杂度，可以采用简单的滤波器进行信号预处理。

DT-FGS参数选择：
选择具有较高带宽的增益传递函数，以保证快速响应速度。
滤波器设计：
采用简单的低通滤波器或移动平均滤波器进行信号预处理，降低噪声干扰。
相量估计算法：
采用快速最小二乘法进行幅值估计，降低计算复杂度。
时间延迟补偿：
对由于滤波器和算法造成的延迟进行补偿，确保输出相量的同步性。

4.2 M级PMU模型实现

M级PMU强调高精度测量，因此需要选择具有较高精度的DT-FGS参数。同时，为了提高测量精度，可以采用更复杂的滤波器进行信号预处理。

DT-FGS参数选择：
选择具有较高精度和较低噪声敏感性的增益传递函数，以保证高精度测量。
滤波器设计：
采用高阶低通滤波器或卡尔曼滤波器进行信号预处理，有效去除谐波和噪声干扰。
相量估计算法：
采用加权最小二乘法或扩展卡尔曼滤波器进行幅值估计，提高测量精度。
时间延迟补偿：
对由于滤波器和算法造成的延迟进行精确补偿，确保输出相量的同步性。

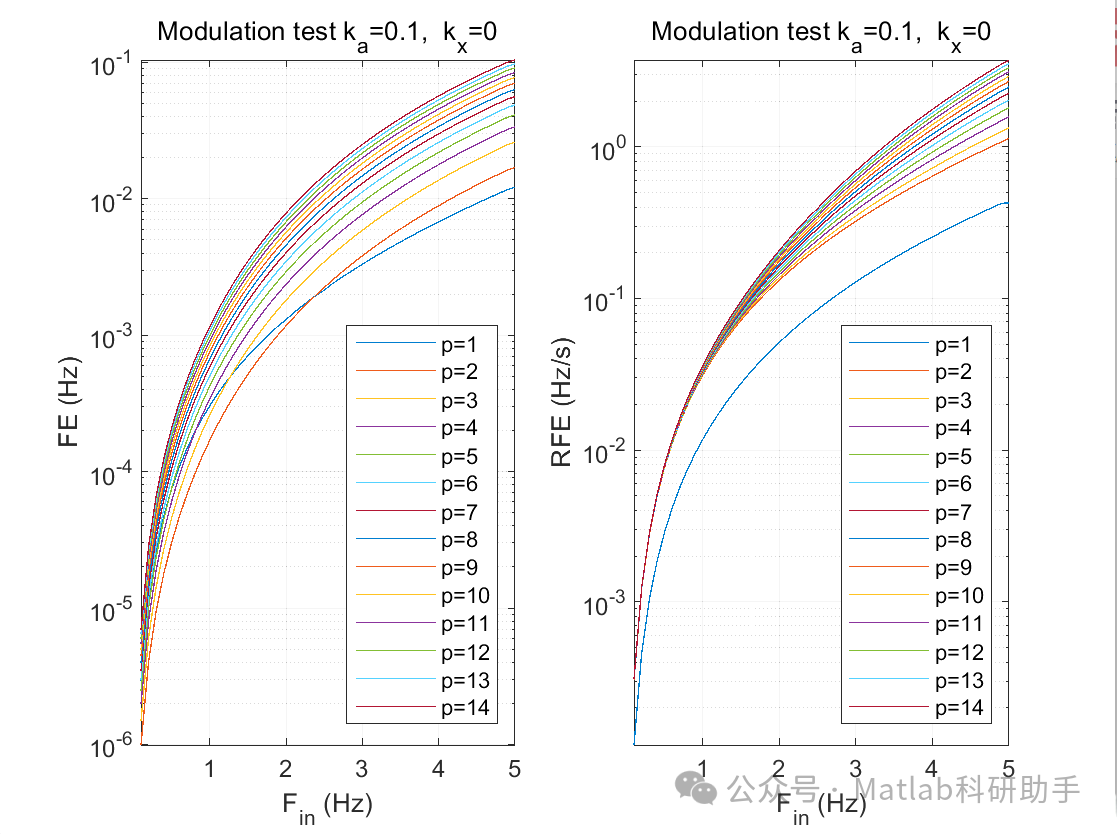

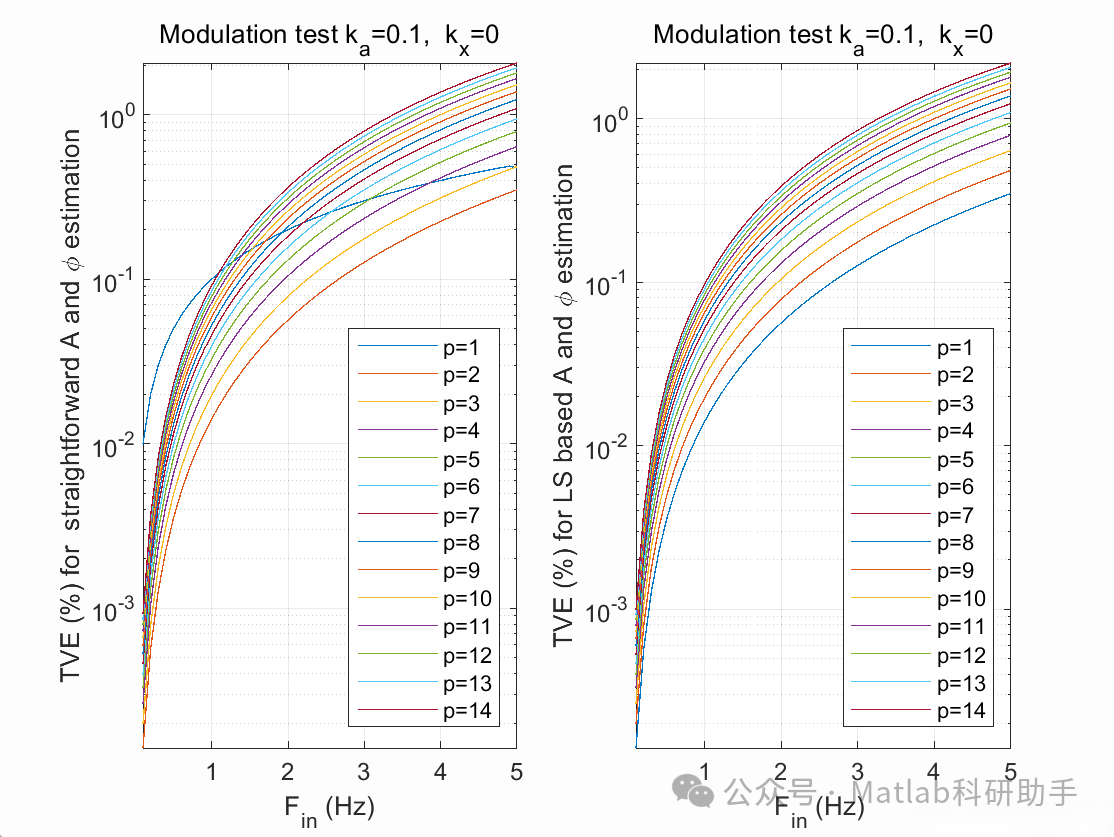

4.3 性能分析

通过仿真实验和实际测试，可以对基于DT-FGS的P级和M级PMU模型的性能进行分析。主要的性能指标包括：

稳态精度：
评估PMU在稳态条件下的测量误差。
动态响应：
评估PMU在电网发生扰动时的响应速度和跟踪精度。
频率跟踪精度：
评估DT-FGS跟踪电网频率的能力。
谐波抑制能力：
评估滤波器抑制谐波干扰的能力。
计算复杂度：
评估算法的计算复杂度，以及在嵌入式平台上实时运行的可行性。

5. 未来展望

基于DT-FGS的PMU技术具有广阔的发展前景。未来的研究方向主要包括：

提高算法鲁棒性：
针对更加复杂的电网环境，研究更具鲁棒性的DT-FGS算法，提高PMU的适应性。
降低计算复杂度：
研究高效的DT-FGS算法，降低计算复杂度，使其能够在资源受限的嵌入式平台上实时运行。
拓展应用领域：
将基于DT-FGS的PMU技术应用于新能源并网、微电网控制、故障定位等领域，发挥其在电网监测和控制方面的优势。
与其他算法融合：
将DT-FGS与其他算法（例如深度学习）融合，构建更智能的PMU模型，提高PMU的性能和智能化水平。
网络安全增强：
加强PMU的网络安全防护，防止网络攻击，确保电力系统的安全稳定运行。

6. 结论

本文深入探讨了基于离散时间频率增益传感器（DT-FGS）的P级至M级PMU模型的实现方法。DT-FGS具有较高的精度、快速的响应速度以及良好的抗干扰能力，为实现高性能PMU提供了新的思路。通过合理选择DT-FGS参数和滤波器设计，可以分别构建满足P级和M级PMU不同性能要求的模型。未来的研究方向将集中于提高算法鲁棒性、降低计算复杂度以及拓展应用领域。基于DT-FGS的PMU技术有望在电力系统监测、控制和保护方面发挥更大的作用，为电力系统的安全稳定运行提供更可靠的技术保障。
