🔥 内容介绍

摘要: 配电网作为电力系统的重要组成部分，其运行效率和可靠性直接影响着整个电力系统的稳定性和经济性。无功功率优化作为配电网运行优化的重要手段，通过合理调整无功补偿设备和电压控制设备的出力，可以有效降低网络损耗、提高电压质量、改善功率因数，从而实现配电网的经济高效运行。本文针对传统无功功率优化方法的局限性，提出了一种基于多目标粒子群优化（Multi-Objective Particle Swarm Optimization，MOPSO）算法的配电网无功功率优化策略。该策略综合考虑了网损最小化、电压偏差最小化和电压稳定性裕度最大化等多个目标，利用MOPSO算法强大的全局搜索能力和快速收敛特性，获得帕累托最优解集，为决策者提供多种优化方案，从而提高配电网运行的经济性和可靠性。

关键词: 配电网；无功功率优化；多目标优化；粒子群优化算法；帕累托最优解

1. 引言

随着经济的快速发展和社会对电力需求的日益增长，配电网的规模和复杂程度不断提高。然而，配电网普遍存在着负荷密度低、线路长、末端电压低、损耗大等问题，严重制约了其运行效率和供电质量。无功功率是影响配电网运行效率的重要因素之一，合理进行无功功率优化能够有效缓解上述问题，提高配电网运行的经济性和可靠性。

传统的无功功率优化方法主要包括解析法、数学规划法和智能优化算法等。解析法基于灵敏度分析，计算效率高，但求解精度受限，且难以处理复杂约束条件。数学规划法如线性规划、非线性规划等，能够获得全局最优解，但计算量大，对初始值敏感，且容易陷入局部最优。随着人工智能技术的发展，智能优化算法如遗传算法、模拟退火算法、粒子群优化算法等逐渐被应用于无功功率优化。这些算法具有全局搜索能力强、对初始值不敏感等优点，能够有效地解决复杂的无功功率优化问题。

然而，传统的智能优化算法通常以单一目标函数为优化目标，难以满足配电网日益增长的对多目标优化需求。例如，单纯追求网损最小化可能会导致电压质量下降，单纯追求电压质量的提高可能会增加网损。因此，需要综合考虑多个优化目标，在各个目标之间取得平衡，才能实现配电网运行的整体优化。

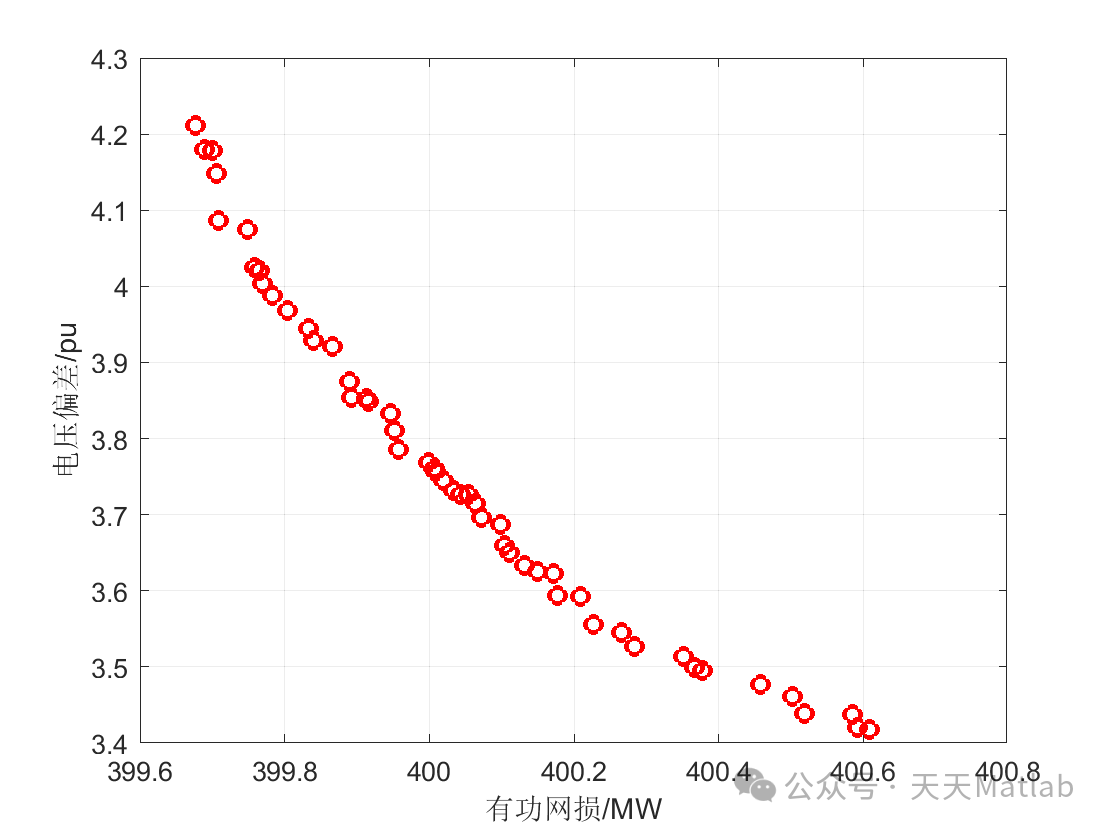

基于此，本文提出了一种基于多目标粒子群优化算法的配电网无功功率优化策略。该策略综合考虑了网损最小化、电压偏差最小化和电压稳定性裕度最大化等多个目标，利用MOPSO算法强大的全局搜索能力和快速收敛特性，获得帕累托最优解集，为决策者提供多种优化方案，从而提高配电网运行的经济性和可靠性。

2. 配电网无功功率优化模型

本文构建的配电网无功功率优化模型主要包括目标函数、约束条件和决策变量三个部分。

2.1 目标函数

本文选取了三个目标函数，分别是网损最小化、电压偏差最小化和电压稳定性裕度最大化。

网损最小化 (Minimization of Power Loss): 配电网的网损是反映其运行效率的重要指标。降低网损可以提高电能利用率，减少能源浪费。网损最小化目标函数可以表示为：
ini

f1 = min P_loss = Σ (I_ij^2 * R_ij)

其中，P_loss为网损，I_ij为支路ij的电流，R_ij为支路ij的电阻，求和对象为所有支路。
电压偏差最小化 (Minimization of Voltage Deviation): 电压质量是衡量配电网供电质量的重要指标。电压偏差过大可能会影响用户的正常用电。电压偏差最小化目标函数可以表示为：
ini

f2 = min VD = Σ |V_i - V_rated|

其中，VD为电压偏差，V_i为节点i的电压幅值，V_rated为额定电压，求和对象为所有节点。
电压稳定性裕度最大化 (Maximization of Voltage Stability Margin): 电压稳定性是保障配电网安全运行的重要因素。电压稳定性裕度越大，配电网抵御电压崩溃的能力越强。电压稳定性裕度最大化目标函数可以表示为：
ini

f3 = max VSM

其中，VSM为电压稳定性裕度。电压稳定性裕度的计算可以采用多种方法，本文假设采用连续功率流法计算临界电压，则VSM = (P_crit - P_load) / P_load，其中P_crit为临界功率，P_load为当前负荷功率。

2.2 约束条件

配电网无功功率优化需要满足多种约束条件，主要包括：

功率平衡约束:
scss

P_Gi - P_Di = V_i * Σ V_j * (G_ij * cos(θ_ij) + B_ij * sin(θ_ij)) Q_Gi - Q_Di = V_i * Σ V_j * (G_ij * sin(θ_ij) - B_ij * cos(θ_ij))

其中，P_Gi和Q_Gi分别为节点i的发电有功功率和无功功率，P_Di和Q_Di分别为节点i的负荷有功功率和无功功率，V_i和V_j分别为节点i和j的电压幅值，G_ij和B_ij分别为节点i和j之间的电导和电纳，θ_ij为节点i和j之间的电压相角。
电压约束:
V_min <= V_i <= V_max

其中，V_min和V_max分别为节点i的电压下限和上限。
支路容量约束:
I_ij <= I_max

其中，I_ij为支路ij的电流，I_max为支路ij的最大允许电流。
无功补偿设备容量约束:
Q_cmin <= Q_ci <= Q_cmax

其中，Q_cmin和Q_cmax分别为无功补偿设备i的无功出力下限和上限，Q_ci为无功补偿设备i的无功出力。
变压器分接头位置约束:
T_min <= T_i <= T_max

其中，T_min和T_max分别为变压器i的分接头位置下限和上限，T_i为变压器i的分接头位置。
