摘要: 随着全球能源结构的转型加速，风电和光伏等可再生能源的装机容量迅速增长。然而，风电和光伏发电具有间歇性、波动性和随机性的特点，大规模并网对电力系统的稳定运行带来了严峻挑战。储能技术作为解决可再生能源并网问题的重要手段，受到了广泛关注。本文围绕风电光伏混合储能系统展开研究，重点探讨了基于小波包分解的功率波动平抑方法，分析了储能系统在平抑波动前后的性能变化，并对储能系统的容量配置、频谱特性以及并网功率波动情况进行了深入研究，旨在为提高风电光伏混合发电系统的并网友好性和经济性提供理论支持和实践参考。

关键词: 风电光伏混合储能，小波包分解，功率波动平抑，容量配置，频谱分析，并网功率波动

1. 引言

在应对气候变化和能源安全挑战的背景下，可再生能源在全球能源结构中的比例持续上升。风电和光伏作为最具发展潜力的可再生能源，近年来得到了快速发展。然而，风电和光伏发电受到自然条件的影响，具有固有的间歇性、波动性和随机性，导致电网负荷难以预测，影响电网的稳定性、安全性和经济性。因此，如何有效平抑风电光伏发电的波动性，提高其并网质量，成为了当前可再生能源发展面临的重要挑战。

储能技术具有快速响应、灵活调节的特点，能够有效地平抑风电光伏发电的功率波动，提高电力系统的稳定性和可靠性。风电光伏混合储能系统能够充分发挥风电和光伏发电的互补优势，降低储能系统的配置成本，提高储能系统的利用率。因此，深入研究风电光伏混合储能系统的功率波动平抑方法、容量配置、频谱特性以及并网功率波动情况，对于促进可再生能源的大规模应用具有重要意义。

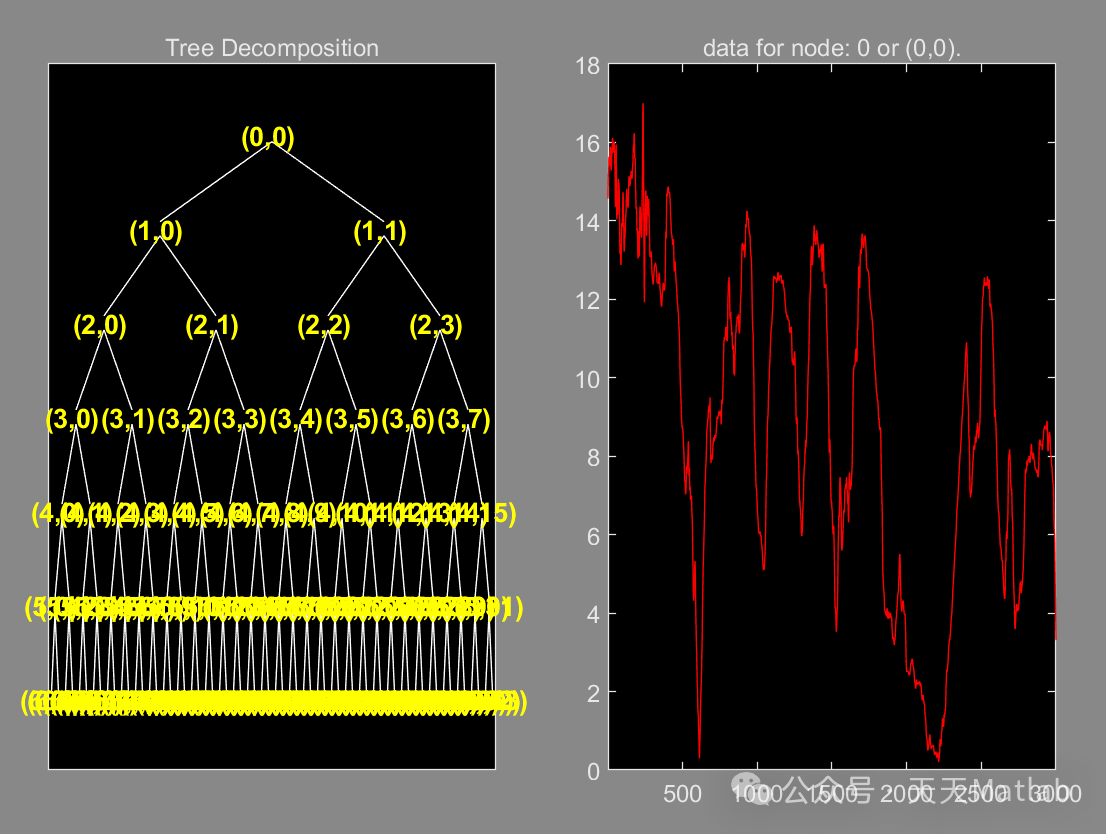

2. 基于小波包分解的功率波动平抑方法

针对风电光伏发电的功率波动，本文采用基于小波包分解的功率波动平抑方法。小波包分解是一种时频分析方法，能够将信号分解成不同频率的子带信号，并根据子带信号的能量分布，选择合适的子带信号进行重构，从而实现信号的去噪和平滑。

具体而言，本文首先对风电光伏混合发电系统的功率输出进行小波包分解，将功率信号分解成不同频率的子带信号。然后，根据不同子带信号的能量分布，将高频子带信号视为波动成分，低频子带信号视为趋势成分。通过滤除高频子带信号，并重构剩余子带信号，可以得到平滑后的功率信号。

储能系统根据原始功率信号和平滑后的功率信号之间的差异，实时调整充放电功率，以平抑风电光伏发电的功率波动。当原始功率信号大于平滑后的功率信号时，储能系统放电，将多余的能量注入电网；当原始功率信号小于平滑后的功率信号时，储能系统充电，吸收电网的能量。

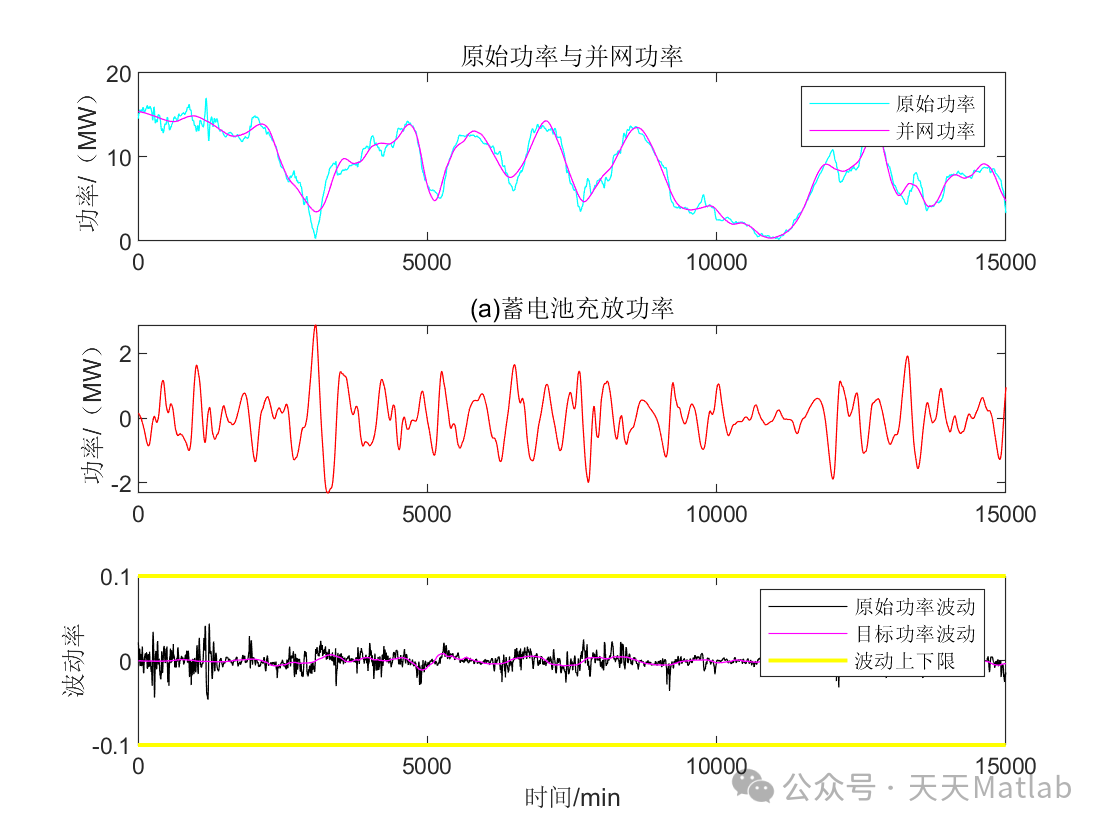

3. 储能系统平抑波动前后性能分析

为了评估储能系统平抑功率波动的效果，本文对储能系统在平抑波动前后的性能进行了分析。主要考察以下指标：

功率波动率 (Power Fluctuation Rate):
用于衡量功率信号的波动程度，定义为功率信号的标准差与平均值的比值。
最大爬坡率 (Maximum Ramp Rate):
用于衡量功率信号变化的最大速率，定义为相邻两个时间点功率差的最大值。
总谐波失真 (Total Harmonic Distortion, THD):
用于衡量功率信号的谐波含量，定义为谐波成分的有效值与基波成分有效值的比值。

通过对比储能系统平抑波动前后功率波动率、最大爬坡率和总谐波失真的变化，可以评估储能系统在平抑功率波动方面的性能。实验结果表明，采用基于小波包分解的功率波动平抑方法，可以有效地降低功率波动率和最大爬坡率，降低功率信号的总谐波失真，提高风电光伏发电的并网质量。

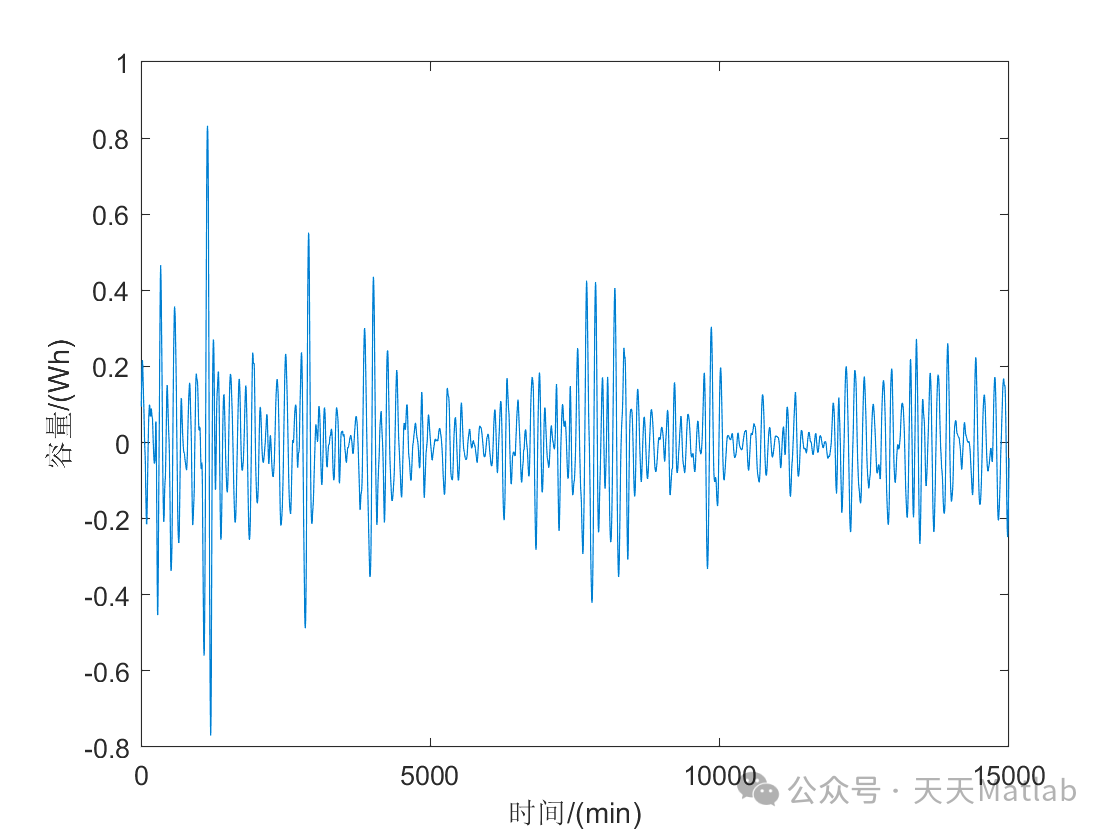

4. 储能系统容量配置

储能系统的容量配置是影响系统性能和经济性的重要因素。容量过小，无法有效地平抑功率波动；容量过大，会增加系统成本，降低储能系统的利用率。

本文采用一种基于功率平滑度的储能系统容量配置方法。该方法首先确定允许的功率波动范围，然后根据风电光伏混合发电系统的功率输出特性，计算满足功率平滑度要求的最小储能容量。

具体而言，本文首先根据电网的稳定性和安全性要求，确定允许的功率波动范围。然后，根据风电光伏混合发电系统的功率输出数据，计算在不同储能容量下，平滑后的功率信号的波动程度。当平滑后的功率信号的波动程度满足允许的功率波动范围时，对应的储能容量即为满足要求的最小储能容量。

该方法综合考虑了电网的要求和风电光伏发电的特性，能够有效地确定储能系统的容量，实现经济性和性能的平衡。

5. 储能系统频谱分析

频谱分析可以揭示功率信号的频率成分和能量分布，对于了解功率波动的特性，优化储能系统的控制策略具有重要意义。

本文采用快速傅里叶变换 (Fast Fourier Transform, FFT) 对储能系统充放电功率信号进行频谱分析。通过分析充放电功率信号的频谱，可以了解储能系统在不同频率上的能量需求，从而优化储能系统的控制策略，提高储能系统的利用率和寿命。

例如，如果充放电功率信号的频谱主要集中在低频区域，说明储能系统主要用于平抑低频波动。此时，可以选择能量型储能系统，以降低系统成本。如果充放电功率信号的频谱分布较为均匀，说明储能系统需要同时平抑高频和低频波动。此时，可以选择功率型储能系统，以满足快速响应的要求。

6. 并网功率波动分析

并网功率波动直接影响电网的稳定性和安全性。本文对风电光伏混合储能系统并网后的功率波动情况进行了分析。
