摘要：永磁同步直线电机（Permanent Magnet Synchronous Linear Motor，PMSLM）因其高推力密度、高效率、控制精度高以及无齿槽效应等优点，在精密定位、高速运输、线性驱动等领域展现出广阔的应用前景。本文聚焦于一种特定的PMSLM结构：12槽10极平板型PMSLM，并运用有限元分析（Finite Element Analysis，FEA）方法对其电磁性能进行仿真研究。本文详细阐述了电机结构的几何建模、材料参数设置、仿真边界条件的施加以及仿真结果的分析，旨在深入了解该电机结构的电磁场分布特性，为电机设计优化和性能提升提供理论依据。

关键词：永磁同步直线电机，12槽10极，平板型，有限元分析，电磁性能

1. 引言

随着工业自动化和智能化进程的加速，直线电机作为一种直接驱动技术，越来越受到重视。相比于旋转电机通过复杂的机械传动机构转化为直线运动，直线电机直接产生直线力，避免了机械传动带来的摩擦、间隙和弹性变形等问题，从而提高了系统的精度、响应速度和可靠性。永磁同步直线电机（PMSLM）由于其采用永磁体励磁，具有更高的功率密度和效率，因此在直线电机领域占据了主导地位。

在PMSLM的设计中，极槽配合方案是至关重要的因素，它直接影响电机的电磁性能，如推力密度、推力波动、齿槽效应、磁链谐波含量等。12槽10极是一种常见的极槽配合方案，它在一定程度上能够抑制齿槽效应，提高推力性能。而平板型PMSLM具有结构简单、易于制造和控制等优点，在很多应用场景下具有优势。

本文针对一种具体的12槽10极平板型PMSLM结构，利用有限元分析软件进行仿真研究，旨在分析其电磁场的分布特性，评估其推力性能，并为电机的进一步优化设计提供指导。

2. 电机结构及建模

本文研究的12槽10极平板型PMSLM主要由定子和动子两部分组成。定子通常由铁心和嵌入其中的三相绕组组成，动子则由铁心和永磁体组成。

定子:
定子铁心采用硅钢片叠压而成，其上分布着12个槽，用于嵌入三相绕组。绕组采用分布式绕组，以减小谐波含量，提高电机性能。本文仿真中，绕组采用星型连接。
动子:
动子铁心同样采用硅钢片叠压而成，其表面镶嵌着永磁体。永磁体采用稀土永磁体，如NdFeB（钕铁硼），具有高剩磁和高矫顽力，能够提供较强的磁场。本文仿真中，永磁体采用径向充磁方式，且相邻极性相反，构成10个磁极。

为了进行有限元分析，需要建立准确的电机几何模型。可以使用专业的CAD软件，如AutoCAD、SolidWorks等，精确绘制定子和动子的几何形状，包括铁心、槽型、绕组和永磁体的尺寸。建立好的几何模型需要导入到有限元分析软件中，进行后续的网格划分和求解计算。

3. 材料参数设置

材料参数的设置对于有限元仿真的准确性至关重要。不同的材料具有不同的电磁特性，如导磁率、电导率、剩磁、矫顽力等。

铁心:
铁心材料通常采用硅钢片，其导磁率较高，能够有效地集中磁力线。在仿真中，需要根据实际使用的硅钢片型号，设置相应的导磁率曲线（B-H曲线）。
永磁体:
永磁体材料采用NdFeB等稀土永磁体，需要设置其剩磁（Br）和矫顽力（Hc）等参数。这些参数决定了永磁体能够提供的磁场强度和抗退磁能力。
绕组:
绕组材料通常采用铜，需要设置其电导率，以计算电流产生的磁场。
空气:
空气是磁场传播的介质，其导磁率接近于1。在仿真中，需要合理地设置空气域，以保证磁场的正确计算。

4. 有限元分析方法及边界条件设置

本文采用有限元分析方法对12槽10极平板型PMSLM进行电磁性能仿真。有限元分析方法是一种数值分析方法，它将连续的求解区域离散为有限个单元，通过求解每个单元上的方程，得到整个区域的近似解。

网格划分:
网格划分是有限元分析的重要环节。网格的密度和质量直接影响仿真结果的精度和计算时间。对于复杂的几何形状，需要采用非结构化网格进行划分。在关键区域，如气隙、绕组和永磁体周围，需要采用更密的网格，以提高计算精度。
边界条件:
为了保证有限元分析的正确性，需要施加合适的边界条件。常见的边界条件包括：
- 磁场边界条件:
  对于平板型PMSLM，可以采用Dirichlet边界条件，即指定仿真区域边界上的磁位。例如，可以将仿真区域的外边界设置为磁绝缘边界条件，表示磁力线与边界平行，磁场强度垂直于边界。
- 电流边界条件:
  对于定子绕组，需要施加电流边界条件，即指定绕组中流过的电流大小和方向。可以分别在三相绕组中施加正弦波电流，模拟电机正常运行状态。
- 周期性边界条件:
  对于具有周期性结构的电机，可以利用周期性边界条件，减少计算量，提高仿真效率。

5. 仿真结果分析

通过有限元分析，可以获得12槽10极平板型PMSLM的多种电磁性能参数，包括：

磁场分布:
可以观察电机内部的磁场分布，包括气隙磁场分布、定子铁心和动子铁心的磁密分布等。通过分析磁场分布，可以了解电机的磁路状况，判断是否存在磁饱和现象，并为优化电机结构提供依据。
气隙磁密:
气隙磁密是影响电机推力性能的关键因素。通过分析气隙磁密的幅值和谐波含量，可以评估电机的推力大小和推力波动。理想的气隙磁密应具有较高的幅值和较低的谐波含量。

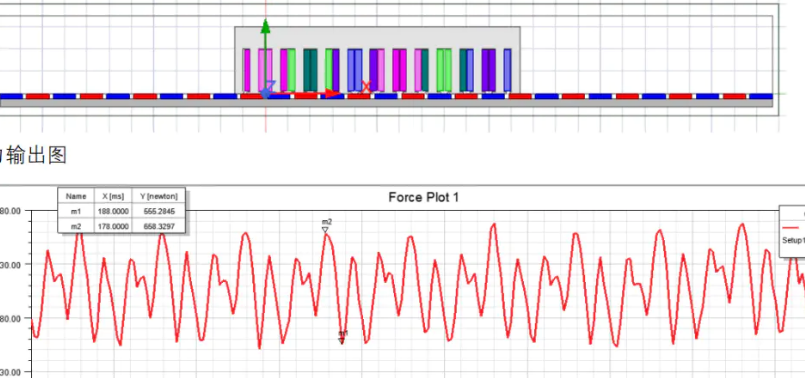

推力特性:
可以计算电机产生的推力，包括平均推力和推力波动。推力是评价电机性能的重要指标。可以通过改变电机结构参数，如槽型、永磁体尺寸、绕组匝数等，优化推力性能。
反电动势:
可以计算电机运行时的反电动势。反电动势是电机感应电压，其大小和波形反映了电机的电磁性能。
电感参数:
可以计算电机的相电感和互感等参数。电感参数对于电机的控制性能具有重要影响。
