【可见光通信】可见光通信系统光照度光功率和SNR分布图附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

1. 光照度分布图

• 概念与意义

  ：光照度是指单位面积上所接受可见光的光通量，它在可见光通信系统中对于评估通信区域内光的分布均匀性以及是否满足照明和通信双重需求至关重要。合理的光照度分布不仅能提供良好的照明效果，还能保证光信号的稳定传输。

• 绘制方法

  ：

  • 通常使用光线追踪算法来模拟光在空间中的传播和分布。通过设定光源的位置、强度、发射角度等参数，计算光在不同物体表面的反射、折射和散射情况。

  • 利用专业的光学仿真软件（如 LightTools、TracePro 等）进行建模和仿真，得到通信区域内各个位置的光照度数值。

  • 将这些数值通过色彩编码或等值线的方式绘制在二维或三维图上，形成光照度分布图。例如，使用不同颜色表示不同的光照度范围，暖色（如红色、橙色）表示高照度区域，冷色（如蓝色、绿色）表示低照度区域。

• 分析要点

  ：观察光照度分布图时，需要关注光照度的均匀性，避免出现光照度过高或过低的区域。过高的光照度可能会造成能源浪费和对人眼的不适，而过低的光照度则可能影响通信质量和照明效果。此外，还需注意光照度在不同位置的变化趋势，以评估系统的稳定性和可靠性。

2. 光功率分布图

• 概念与意义

  ：光功率是指光信号所携带的能量大小，它直接影响着可见光通信系统的传输距离和信号质量。光功率分布图展示了光功率在通信区域内的分布情况，有助于了解光信号的强度衰减和覆盖范围。

• 绘制方法

  ：

  • 在实际测量中，可以使用光功率计在通信区域内的不同位置进行测量，记录各个点的光功率数值。

  • 对于仿真分析，同样可以借助光学仿真软件，根据光的传播模型计算光在传播过程中的功率损耗，得到光功率在空间中的分布。

  • 与光照度分布图类似，光功率分布图也可以通过色彩编码或等值线的方式呈现，直观地展示光功率的分布情况。

• 分析要点

  ：重点分析光功率的衰减情况，特别是在通信距离较远或存在障碍物的情况下。如果光功率衰减过快，可能需要增加光源的强度或优化光的传播路径。同时，要关注光功率在接收端的大小，确保其满足接收器的灵敏度要求，以保证可靠的通信。

3. SNR（信噪比）分布图

• 概念与意义

  ：信噪比是指信号功率与噪声功率的比值，它是衡量可见光通信系统性能的关键指标之一。SNR 分布图反映了通信区域内不同位置的信号质量，高 SNR 区域表示信号相对噪声更强，通信质量更好；低 SNR 区域则可能存在误码率较高的问题。

• 绘制方法

  ：

  • 首先需要确定系统中的噪声源，如环境光噪声、电路噪声等，并建立相应的噪声模型。

  • 根据光功率分布和噪声模型，计算出各个位置的 SNR 值。在实际计算中，可能需要考虑光信号的调制方式、传输距离等因素对 SNR 的影响。

  • 将计算得到的 SNR 值绘制在图上，通常使用色彩编码来表示不同的 SNR 范围，例如，高 SNR 区域用亮色表示，低 SNR 区域用暗色表示。

• 分析要点

  ：通过分析 SNR 分布图，可以找出系统中 SNR 较低的区域，这些区域可能是通信的薄弱环节。对于低 SNR 区域，可以采取增加光源功率、优化接收器设计或采用抗干扰技术等措施来提高信号质量。同时，还可以评估不同位置的通信可靠性，为系统的优化和布局提供依据。

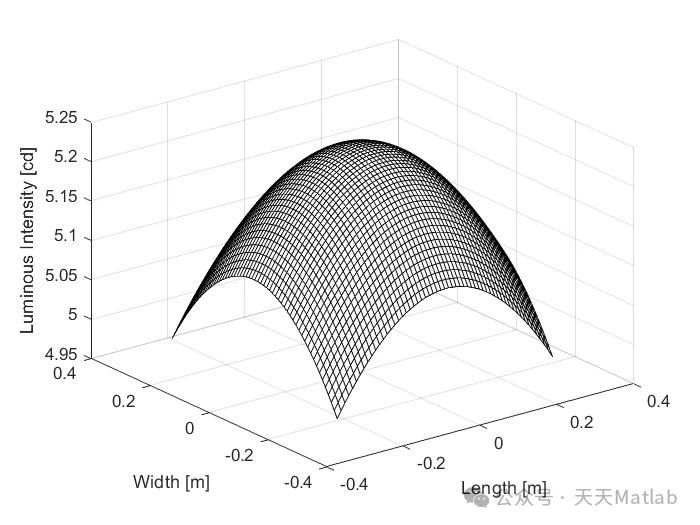

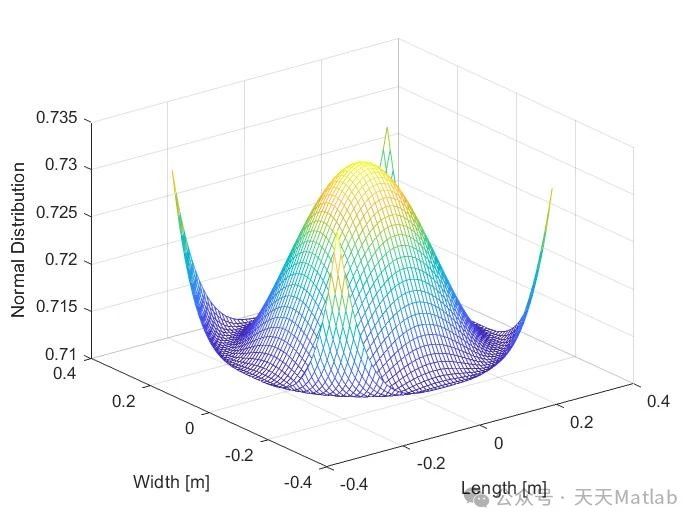

⛳️ 运行结果

🔗 参考文献

[1] 杨春勇,杨杰,陈振威,等.室内可见光通信接收机视场角选择与LED分布优化[J].光电子．激光, 2016, 27(5):7.DOI:CNKI:SUN:GDZJ.0.2016-05-006.

[2] 曾碧,洪国南.新型LED阵列分布的室内可见光通信系统模型研究[J].广东工业大学学报, 2017, 34(1):7.DOI:10.12052/gdutxb.160053.

[3] 丁礼伟.基于白光LED的室内可见光MIMO通信系统研究[D].南京邮电大学[2025-05-06].DOI:CNKI:CDMD:2.1015.554032.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
