🔥 内容介绍

在现代电力系统中，直流电与交流电的相互转换是不可或缺的环节。直流电源，例如蓄电池、燃料电池或太阳能电池，其输出特性为恒定的电压，而绝大多数家用和工业电器设备则依赖于交流电源。逆变器作为实现这一转换的核心装置，其性能直接影响到电力系统的效率、稳定性和电能质量。传统的逆变器往往采用方波或修正方波输出，这在许多对谐波敏感的应用中存在明显的局限性。为了获得更接近理想正弦波的交流输出，脉宽调制（PWM）技术应运而生，并迅速成为现代逆变器设计的主流方法。本文将深入探讨单相正弦波PWM逆变器的基本原理、关键设计考虑因素以及在不同领域的应用。

一、单相正弦波PWM逆变器的基本原理

单相正弦波PWM逆变器的核心思想是通过控制功率开关器件的开关状态和开关时间，将输入的直流电压“斩波”成一系列脉冲，这些脉冲的宽度按照正弦规律变化。最终，通过对这些宽度变化的脉冲进行滤波处理，就可以得到接近正弦波的交流输出电压。

全桥拓扑结构：
单相逆变器最常用的拓扑结构是全桥结构。它通常由四个功率开关器件（如IGBT或MOSFET）和四个反并联二极管组成。这些开关器件被配置成两组对臂（例如，开关S1与S4构成一组，开关S2与S3构成另一组）。通过控制这两组对臂的交替导通和关断，可以在输出端产生正负交替的电压。
在全桥逆变器中，要产生正向输出电压，通常使S1和S4同时导通；要产生负向输出电压，则使S2和S3同时导通。为了避免桥臂短路，同一桥臂上的两个开关（如S1和S2，或S3和S4）绝不允许同时导通。
脉宽调制（PWM）技术：

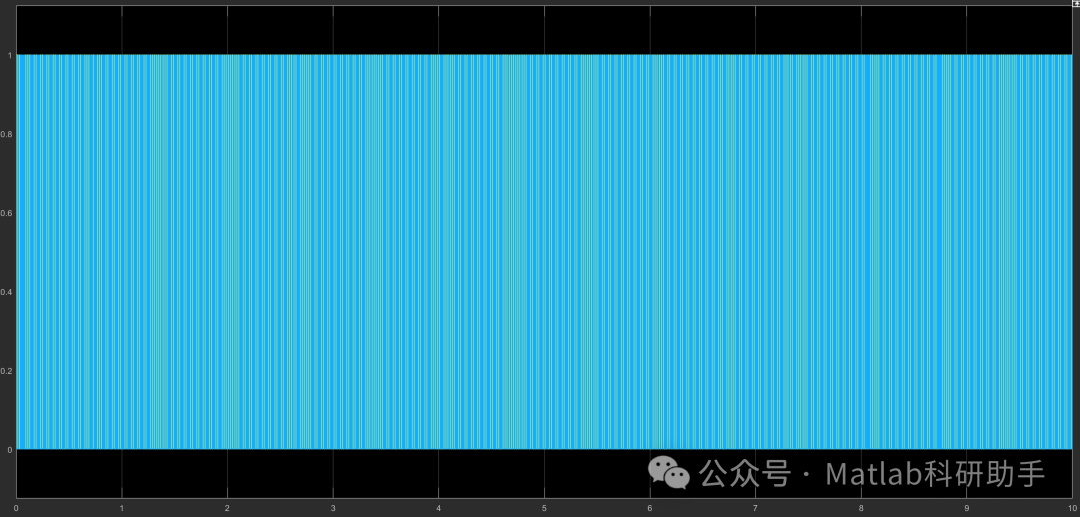

PWM是实现正弦波输出的关键技术。其基本思想是利用高频载波信号与低频调制信号进行比较，产生一系列宽度变化的脉冲。
- 调制信号：
  是一个与期望输出交流电压同频率的正弦波信号。其幅度和频率决定了输出交流电压的幅度和频率。
- 载波信号：
  通常是一个高频的三角波或锯齿波信号。载波的频率远高于调制信号的频率，决定了开关器件的开关频率。
- 比较与脉冲生成：
  将调制信号与载波信号进行比较。当调制信号的瞬时值高于载波信号时，生成高电平脉冲；当调制信号的瞬时值低于载波信号时，生成低电平脉冲。
  在单相全桥PWM逆变器中，通常采用双极性调制方式，即通过比较一个正弦调制信号与一个三角载波信号，直接控制对角线上的开关对（S1/S4和S2/S3）的开关状态。当正弦调制信号为正值时，控制S1和S4的PWM开关；当正弦调制信号为负值时，控制S2和S3的PWM开关。脉冲的宽度与正弦调制信号的瞬时值成正比，从而实现输出电压的脉宽调制。
低通滤波：

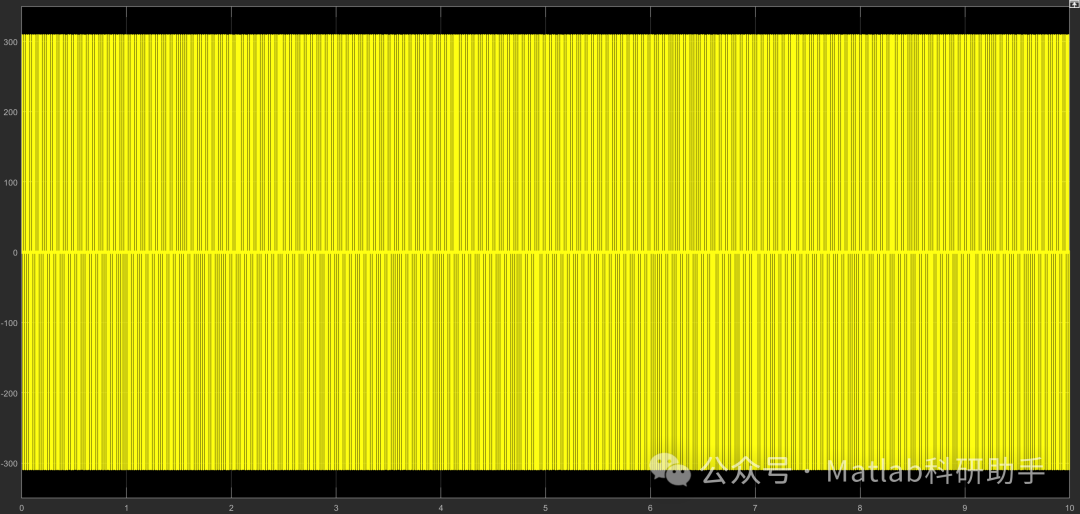

PWM输出的是一系列宽度不等的电压脉冲串。为了获得平滑的正弦波输出，需要在逆变器的输出端连接一个低通滤波器。滤波器可以由电感（L）和电容（C）组成。滤波器的作用是滤除高频的载波成分和开关产生的谐波，只允许低频的正弦波基波通过。滤波器的设计需要考虑输出功率、开关频率和所需的谐波抑制能力。

二、单相正弦波PWM逆变器的关键设计考虑因素

设计一个高性能的单相正弦波PWM逆变器需要考虑多个方面的因素，包括功率器件的选择、控制策略、滤波器的设计、以及保护电路等。

功率器件的选择：
功率开关器件的选择对逆变器的效率、成本和可靠性至关重要。常用的功率器件包括：
- IGBT (绝缘栅双极晶体管)：
  具有较高的电压和电流承载能力，开关速度适中，适用于中高功率应用。
- MOSFET (金属氧化物半导体场效应晶体管)：
  开关速度快，适用于高频应用和较低功率应用。
- SiC MOSFET (碳化硅MOSFET)：
  具有更高的开关频率、更高的效率和更低的损耗，是未来高功率、高效率逆变器的发展方向。
  选择功率器件时需要考虑其电压和电流额定值、开关损耗、导通损耗、热特性以及成本。
控制策略：
PWM控制策略的选择直接影响输出波形质量、动态响应和控制复杂度。除了基本的载波比较PWM，还有更高级的控制策略，例如：
- 滞环控制：
  根据输出电流或电压与参考值之间的误差，直接控制开关状态，具有快速的动态响应，但开关频率不固定。
- 空间矢量调制（SVM）：
  虽然更常用于三相逆变器，但在单相应用中也可以通过适当的映射来实现，可以更有效地利用直流母线电压。
- 电流模式控制：
  控制输出电流而不是电压，适用于电流源型逆变器或对电流控制要求较高的应用。
- 数字控制：
  利用微处理器或DSP实现复杂的控制算法，可以方便地实现各种调制策略、故障检测和保护功能，提高系统的灵活性和智能化水平。
滤波器设计：
输出滤波器的设计是一个权衡过程。电感和电容值越大，滤波效果越好，输出波形越接近正弦波，但同时会增加成本、体积和功率损耗。滤波器设计需要考虑以下因素：
- 开关频率：
  滤波器截止频率应远低于开关频率，以便有效滤除高频谐波。
- 负载特性：
  不同的负载（电阻、电感、电容性）对滤波器的要求不同。
- 允许的谐波含量：
  根据应用需求和相关标准（如IEEE 519）确定允许的输出电压总谐波失真（THD）。
  常见的滤波器类型包括L滤波器、LC滤波器和LCL滤波器。LCL滤波器具有更好的高频谐波抑制能力，但设计和稳定性分析更复杂。
保护电路：
为了保证逆变器的安全可靠运行，需要设计各种保护电路，包括：
- 过压保护：
  防止直流母线电压过高。
- 欠压保护：
  防止直流母线电压过低。
- 过流保护：
  防止输出电流过大，导致功率器件损坏。
- 短路保护：
  检测输出端短路并快速关断功率器件。
- 过温保护：
  检测功率器件或散热器的温度，防止过热损坏。
- 直通保护：
  防止同一桥臂上的两个开关同时导通。
热管理：
功率器件在开关过程中会产生损耗，转化为热量。有效的散热设计对于保证功率器件的可靠性至关重要。需要选择合适的散热器、风扇或其他冷却方式，并进行热仿真，确保功率器件工作在允许的温度范围内。

三、单相正弦波PWM逆变器的应用

单相正弦波PWM逆变器因其输出波形质量高、效率高和控制灵活等优点，广泛应用于各种领域：

不间断电源 (UPS)：
UPS系统在电网中断时为关键设备提供备用电源。高质量的正弦波输出对于计算机、服务器和其他敏感电子设备的稳定运行至关重要。单相PWM逆变器是现代UPS系统的核心组成部分。
太阳能光伏并网和离网系统：
太阳能电池板输出直流电，需要通过逆变器转换为交流电才能供负载使用或并入电网。单相PWM逆变器常用于家用和小型商业光伏系统，将直流电转换为与电网同频率、同相位的正弦交流电。
变频电源：
用于为对频率或电压要求较高的设备提供稳定的交流电源。例如，在实验室、医疗设备和精密仪器等领域。
电动汽车充电桩：
部分交流充电桩内部需要将输入的交流电经过整流后，再通过逆变器转换为所需的充电电压和电流波形。
感应加热设备：
感应加热设备通常需要高频交流电源，单相PWM逆变器可以用于产生所需的高频交流电流。
电力电子实验教学：
单相PWM逆变器是电力电子领域重要的实验平台，用于验证各种控制策略、拓扑结构和性能指标。

四、结论

单相正弦波PWM逆变器作为直流到交流转换的关键技术，通过巧妙地利用脉宽调制原理，成功地将直流电压转换为接近理想正弦波的交流电压。其全桥拓扑结构提供了产生正负交替电压的基础，而PWM技术则通过控制开关脉冲的宽度，实现了输出电压的平滑调节和波形整形。关键的设计考虑因素，包括功率器件选择、控制策略、滤波器设计、保护电路和热管理，共同决定了逆变器的性能、效率和可靠性。

随着电力电子技术的不断发展，特别是新型半导体材料（如SiC、GaN）的应用和更先进的数字控制技术的普及，单相正弦波PWM逆变器的性能将进一步提升，效率更高，体积更小，成本更低，功能更强大。它们将在可再生能源并网、电动汽车、智能电网以及各种对电能质量要求日益提高的应用中发挥越来越重要的作用。深入理解单相正弦波PWM逆变器的原理和设计，对于电力系统工程师和相关领域的科研人员具有重要的意义。
