随着现代电力系统对电能质量和系统稳定性的要求日益提高，静止同步补偿器（STATCOM）作为一种先进的并联无功补偿装置，在电压稳定和无功功率支持方面发挥着关键作用。本文深入探讨了基于电压源变换器（VSC）的STATCOM模型，特别关注了采用三电平中点钳位式（NPC）拓扑的VSC。文章详细阐述了该模型的构成、工作原理及其在交流电压调节中的应用。通过模拟分析，展示了在电压设定值改变时，STATCOM如何通过提供或吸收所需的无功功率来有效支持系统电压，从而验证了其在电力系统电压控制中的优越性能。

关键词： STATCOM；电压源变换器（VSC）；三电平中点钳位式（NPC）；电压调节；无功功率补偿

1. 引言

电力系统是国民经济和社会发展的重要基础设施。随着电力负荷的快速增长和新能源发电的广泛接入，电力系统面临着日益严峻的挑战，例如电压波动、无功功率不平衡以及系统稳定性下降等问题。传统的无功补偿装置如并联电容器和并联电抗器等，虽然在一定程度上能够改善电网电压，但其调节速度慢、连续调节能力差等缺点，已难以满足现代电力系统对高电能质量和高稳定性的需求。

静止同步补偿器（STATCOM）作为新一代的柔性交流输电系统（FACTS）装置，凭借其快速的响应速度、灵活的无功功率调节能力以及不受系统电压限制的特点，在电压稳定、提高输电能力和抑制系统振荡等方面展现出巨大的潜力。与传统的并联电容器相比，STATCOM的核心是电压源变换器（VSC），它能够通过控制输出电压的幅值和相位来灵活地输出或吸收无功功率，从而实现对电网电压的精确控制。

本文旨在深入探讨基于VSC的STATCOM模型，并重点研究采用三电平中点钳位式（NPC）拓扑的VSC在STATCOM中的应用。通过详细介绍其工作原理和控制策略，并通过模拟分析，展示了STATCOM在交流电压调节中的实际效果，为理解和应用STATCOM提供理论依据和技术参考。

2. 基于VSC的STATCOM模型

2.1 STATCOM的基本构成与工作原理

STATCOM主要由电压源变换器（VSC）、直流侧电容器、交流侧电抗器（或变压器）以及控制系统组成。其基本工作原理是通过VSC将直流侧电压转换为与交流系统频率相同的交流电压，并通过调节VSC输出电压的幅值和相位，实现与交流系统之间无功功率的交换。

当VSC输出电压幅值大于系统电压幅值时，STATCOM向系统发出容性无功功率，从而抬高系统电压；当VSC输出电压幅值小于系统电压幅值时，STATCOM从系统吸收感性无功功率，从而降低系统电压；当VSC输出电压幅值等于系统电压幅值时，STATCOM不进行无功功率交换。通过这种方式，STATCOM能够实现对系统电压的动态调节和无功功率的连续补偿。

2.2 三电平中点钳位式VSC拓扑

传统的两电平VSC在输出电压谐波含量、开关损耗和耐压能力方面存在一定的局限性。为了克服这些缺点，多电平变换器应运而生。其中，三电平中点钳位式（NPC）VSC因其结构相对简单、输出电压波形质量好、开关损耗低以及能够承受更高的电压等级等优点，在STATCOM等高压大容量应用中得到了广泛关注。

三电平NPC VSC的每个相臂由四只开关管和两只钳位二极管组成，能够输出三电平的交流电压，即+Vdc/2、0和-Vdc/2。这种拓扑结构使得输出电压波形更加接近正弦波，有效降低了谐波含量，从而减小了对电网的污染，并降低了对交流侧滤波器的要求。同时，每个开关管承受的电压应力仅为直流侧总电压的一半，提高了装置的耐压能力。

2.3 控制系统

STATCOM的控制系统是实现其电压调节和无功功率补偿功能的关键。典型的STATCOM控制系统采用双闭环控制策略，包括电压外环和电流内环。

电压外环：
负责检测交流母线电压，并将其与给定电压设定值进行比较。根据偏差，通过PI控制器输出无功电流指令，以调节STATCOM的无功功率输出，从而使母线电压维持在设定值。
电流内环：
负责跟踪电压外环给出的无功电流指令，通过空间矢量脉宽调制（SVPWM）或正弦脉宽调制（SPWM）技术，生成VSC开关管的驱动信号，以控制VSC的输出电压和电流，从而实现对无功功率的精确控制。

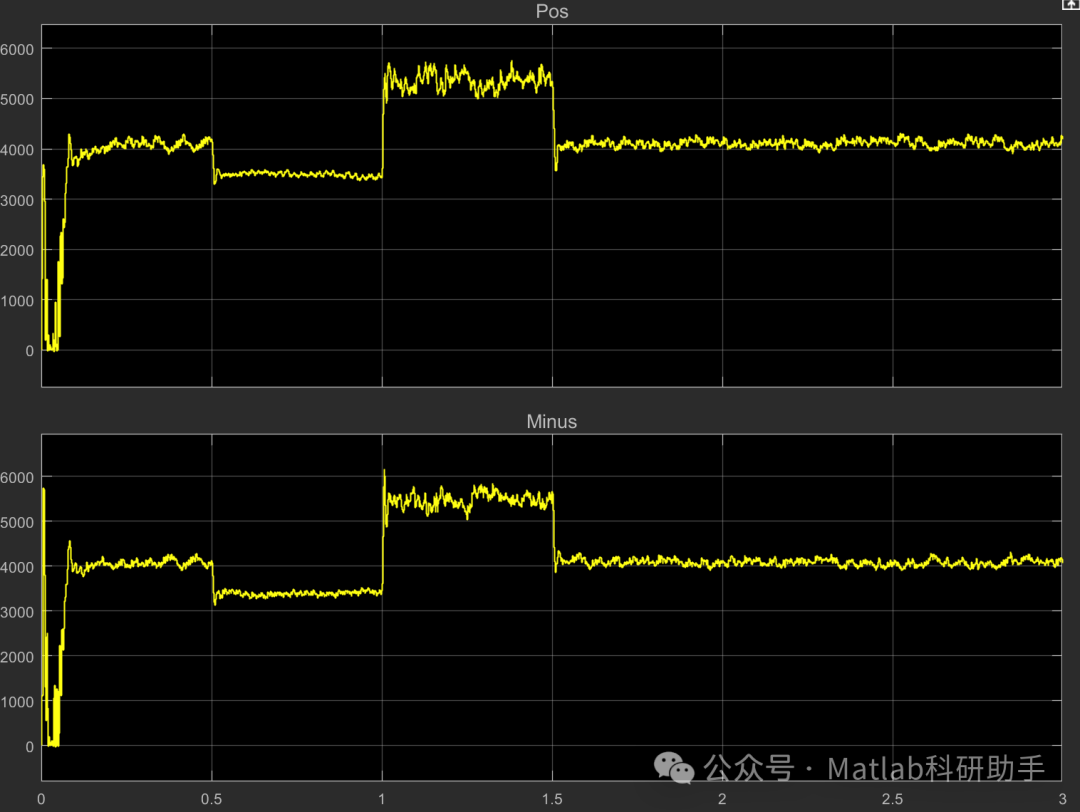

此外，控制系统还通常包含直流侧电压控制环，用于维持直流侧电容器电压的稳定，以及各种保护功能，以确保STATCOM的安全稳定运行。

3. STATCOM在电压调节中的应用

为了验证STATCOM在交流电压调节中的有效性，本文对基于三电平NPC VSC的STATCOM模型进行了模拟分析。模拟场景设定为STATCOM并联接入一个交流系统，并通过改变交流电压设定值来观察STATCOM的响应。

3.1 模拟场景与参数设置

在一个简化的电力系统中，STATCOM通过连接电抗器并联接入交流母线。设定系统电压初始值为标称值，并设定STATCOM的控制目标为维持母线电压在设定值。

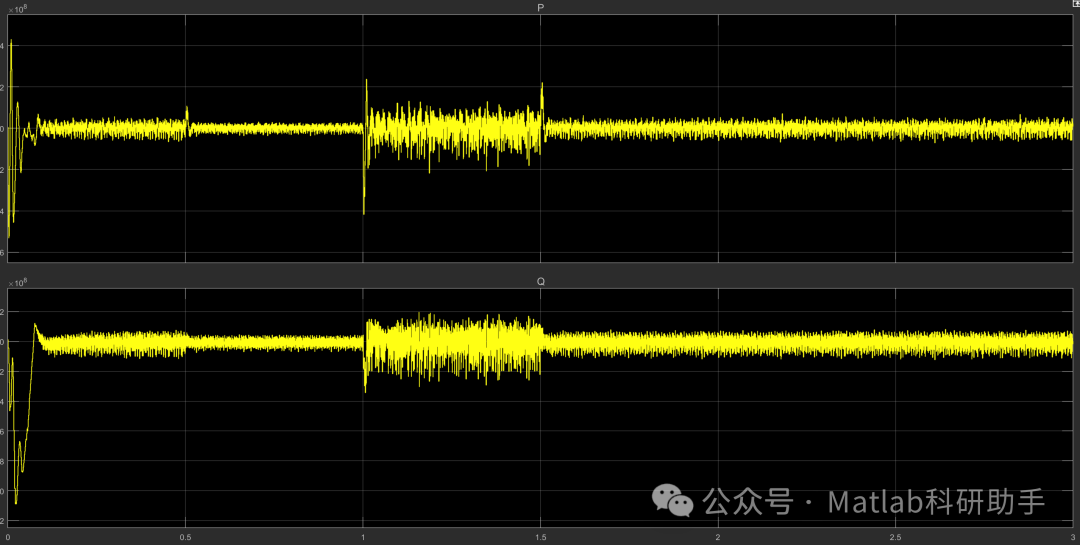

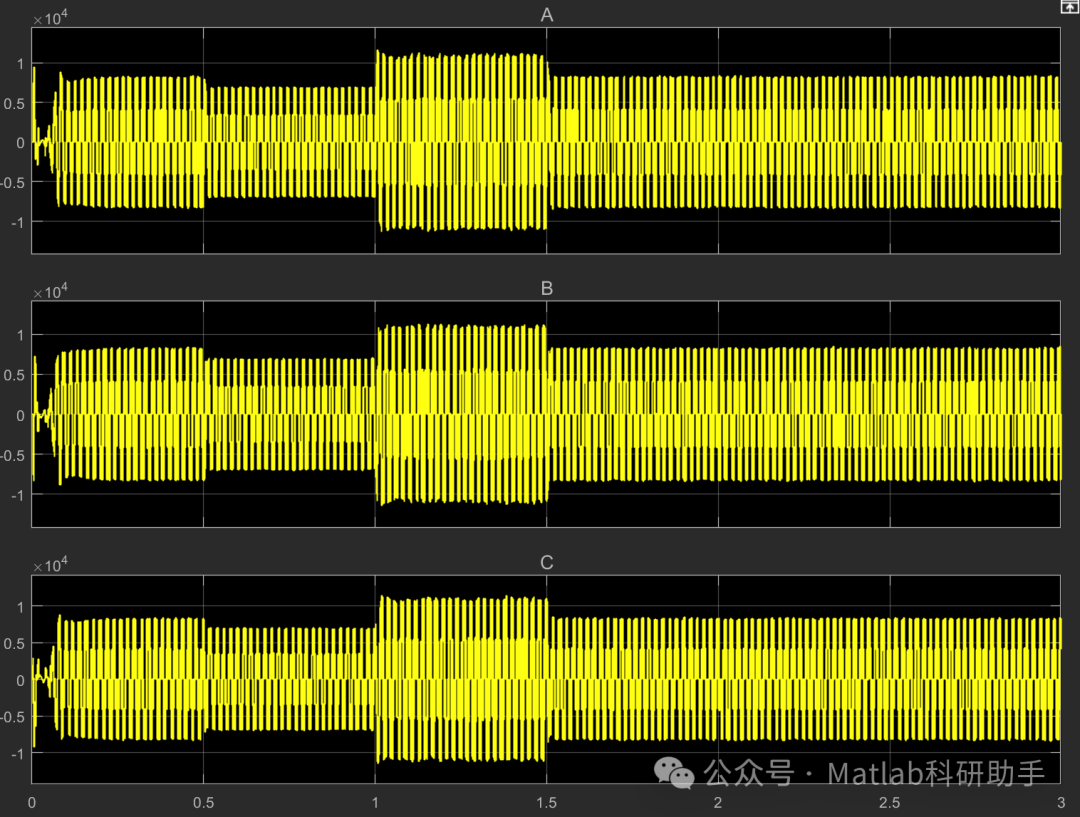

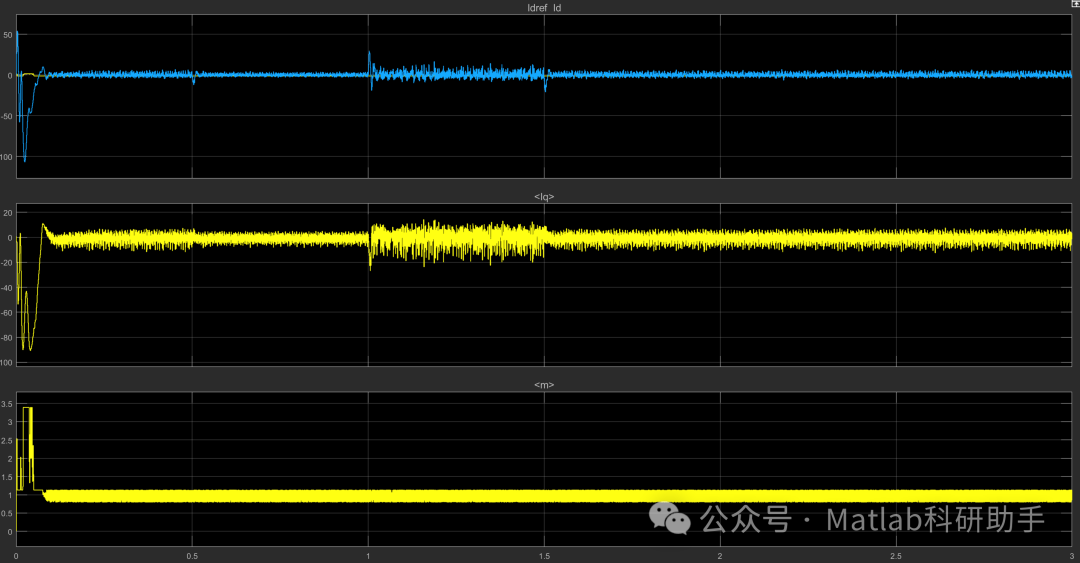

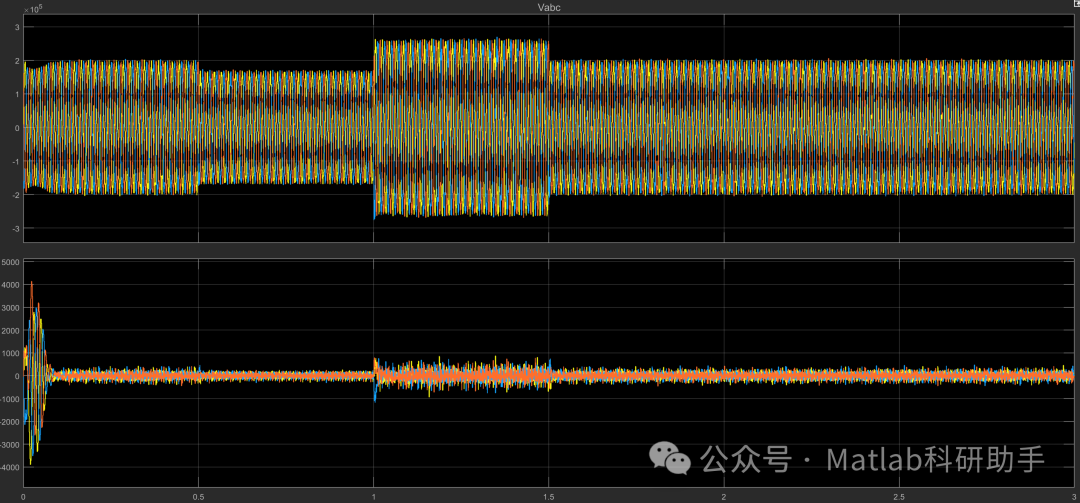

3.2 模拟结果与分析

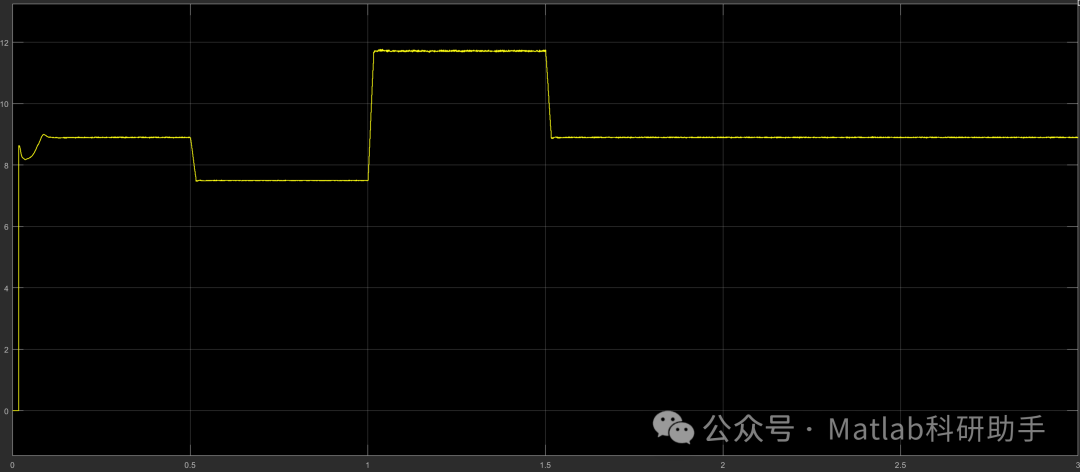

在模拟过程中，逐步改变交流电压的设定值，分别进行减小和增加交流电压的测试。

减小交流电压设定值： 当交流电压设定值被降低时，STATCOM的控制系统检测到母线电压高于设定值，因此会调整VSC的输出，使其吸收感性无功功率。VSC通过降低输出电压幅值或调整相位，从电网吸收更多的无功电流，从而使母线电压下降，并逐渐趋近于新的设定值。在此过程中，STATCOM及时提供所需的感性无功功率支持，有效抑制了电压的升高。
增加交流电压设定值： 当交流电压设定值被升高时，STATCOM的控制系统检测到母线电压低于设定值。此时，VSC会调整其输出，向电网发出容性无功功率。VSC通过升高输出电压幅值或调整相位，向电网注入更多的无功电流，从而使母线电压升高，并逐渐趋近于新的设定值。在此过程中，STATCOM及时提供所需的容性无功功率支持，有效补偿了电压的下降。

模拟结果清晰地表明，在电压设定值发生改变时，STATCOM能够迅速响应，并提供所需的无功功率（无论是容性还是感性）来支持交流电压，使其稳定在新的设定值附近。其快速的动态响应能力和连续的无功功率调节能力，使其在维持电网电压稳定方面表现出卓越的性能。

4. 结论

本文详细介绍了基于VSC的STATCOM模型，并着重探讨了采用三电平中点钳位式VSC拓扑的STATCOM在电压调节中的应用。三电平NPC VSC以其优良的输出波形质量、较低的开关损耗和较高的耐压能力，为STATCOM在高压大容量应用中提供了可靠的技术保障。

通过模拟分析，我们验证了在电压设定值被改变（减小或增加交流电压）时，STATCOM能够通过提供或吸收所需的无功功率来有效支持系统电压。这一能力对于维持电力系统电压稳定、提高电能质量以及增强系统运行的可靠性至关重要。随着智能电网和新能源技术的不断发展，STATCOM将在电力系统电压控制和无功功率管理中发挥越来越重要的作用。未来的研究可以进一步关注STATCOM与其他FACTS装置的协调控制、多功能STATCOM的开发以及在复杂电网故障情况下的性能优化等方面。
