1. 简介

YOLOv8 是一种用于目标检测的深度学习模型，它是 YOLO（You Only Look Once）系列的最新版本之一。YOLO 系列因其高效和准确性而在计算机视觉领域非常受欢迎，特别是在需要实时目标检测的应用中，如视频监控、自动驾驶汽车、机器人视觉等。

以下是 YOLOv8 的一些关键特点：

实时性能：YOLOv8 旨在提供实时目标检测，即使在资源受限的设备上也能快速运行。
准确性：YOLOv8 在多个标准数据集上展示了其准确性，能够检测图像中的多种对象。
单阶段检测器：与多阶段检测器相比，YOLOv8 采用单阶段检测方法，这意味着它在网络的前向传播过程中只需一次即可完成检测任务。
端到端对象识别：YOLOv8 能够同时预测边界框、对象类别和每个框的置信度。
泛化能力：YOLOv8 在不同大小和形状的对象上都表现出良好的泛化能力。
易于部署：YOLOv8 支持转换为不同的格式，如 TensorFlow Lite，使得它可以轻松部署在移动设备和嵌入式系统中。
自定义训练：YOLOv8 允许用户使用自己的数据集进行自定义训练，以适应特定的检测任务。

2.模型转换

2.1 tflite模型

TensorFlow Lite (tflite) 是一种用于移动和嵌入式设备上的机器学习模型的格式。它允许开发者将训练好的 TensorFlow 模型转换为一个更小、更快、更高效的格式，以便于在资源受限的环境中运行，比如智能手机和微控制器。

模型优化：TensorFlow Lite 支持将模型量化，以减少模型的大小和提高运行效率。
跨平台：tflite 模型可以在多种设备上运行，包括 Android、iOS 和一些嵌入式设备。
实时性能：由于模型体积小，加载快，非常适合需要实时响应的应用，如图像识别、语音识别等。
转换过程：TensorFlow 提供了工具来将 TensorFlow 模型（例如 SavedModel 或 HDF5）转换为 tflite 格式。
硬件加速：tflite 支持一些硬件加速器，如 GPU、Edge TPU，可以进一步提高运行速度。
使用 TensorFlow Lite Interpreter：在应用中，通常使用 TensorFlow Lite Interpreter 来加载和运行 tflite 模型。
兼容性：tflite 模型与 TensorFlow.js 类似，但专为不同的运行环境设计。tflite 适用于移动和嵌入式设备，而 TensorFlow.js 适用于浏览器和 Node.js 环境。
部署：在 Android 或 iOS 应用中，tflite 模型可以作为资源文件被打包和部署。
更新和维护：tflite 模型可以像其他资源一样被更新，无需重新构建整个应用。

2.2 Pytorch 格式转换为 tflite 格式

YOLOv8 是以 pytorch 格式构建的。将其转换为 tflite，以便在 Android 上使用。
安装 Ultralytics 框架
使用 pip 安装 Ultralytics 框架，该框架包含了 YOLOv8：

conda create -n yolov8 python=3.8
activate ylolv8
pip install ultralytics

转换模型为 tflite 格式
使用 Ultralytics 框架提供的 YOLO 类来加载 PyTorch 格式的 YOLOv8 模型，并导出为 tflite 格式：

  from ultralytics import YOLO
  model = YOLO('yolov8s.pt')  # 这里 'yolov8s.pt' 是模型权重文件
  model.export(format="tflite")

这将生成一个 tflite 文件，例如 yolov8s_saved_model/yolov8s_float16.tflite。

处理转换过程中的错误
如果在转换过程中遇到错误，特别是与 TensorFlow 版本相关的问题，需要安装一个特定版本的 TensorFlow 来解决兼容性问题：

  pip install tensorflow==2.13.0

3.创建项目

3.1 创建项目

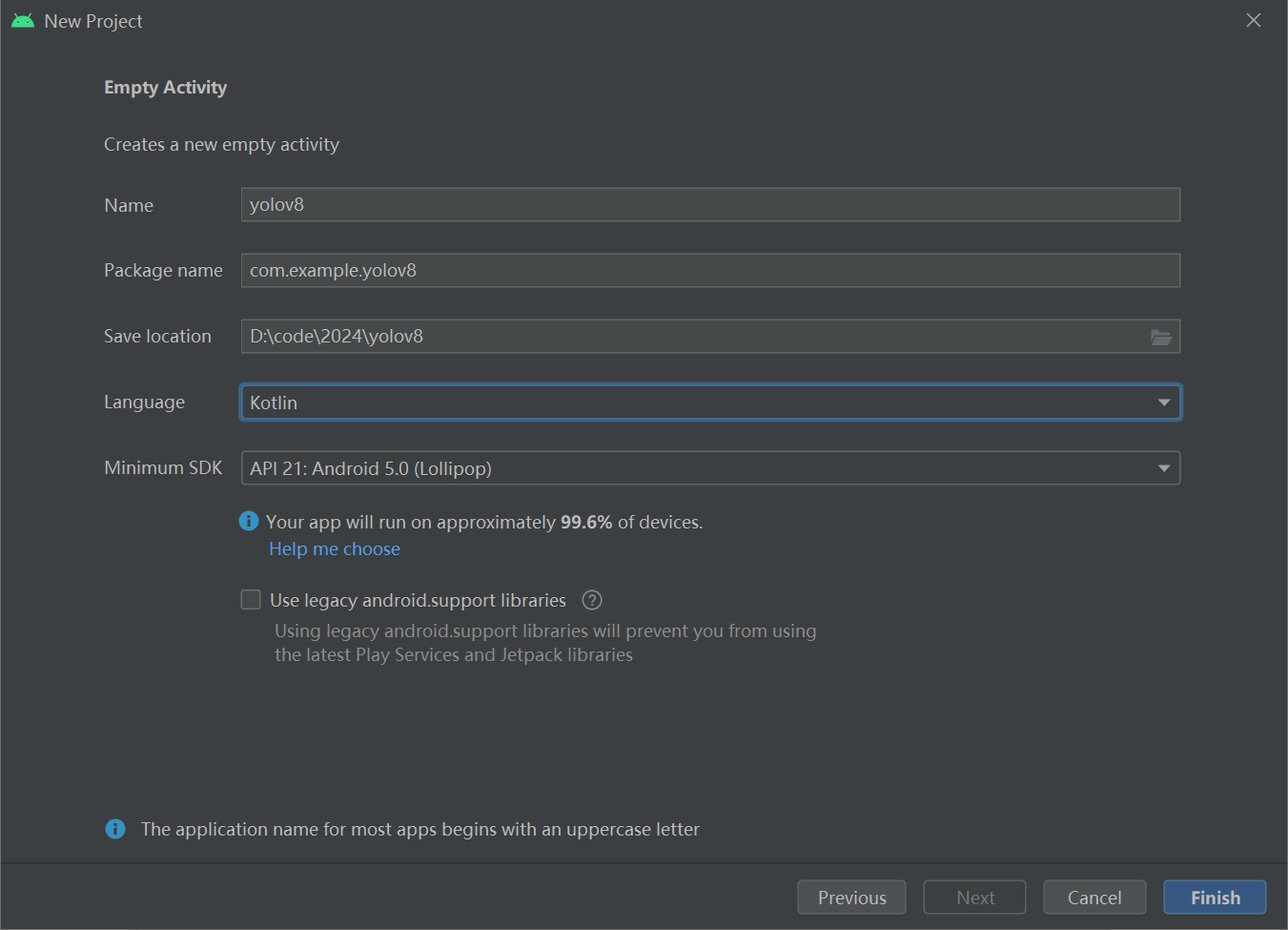

创建一个安卓项目，语言选择Kotlin，如下图所示：
在这里插入图片描述
然后在 Android Studio 项目的 app 目录中创建一个 assets 目录（文件 → 新建 → 文件夹 → 资产文件夹），并将 tflite 文件（例如 yolov8s_float32.tflite）和 labels.txt 添加进去。labels.txt其中描述了 YOLOv8 模型的类别名称。

打开 Android Studio 项目。
在项目浏览器中，定位到 app 目录。
右键点击 app 目录，选择 New > Folder > Asset Folder。
输入文件夹名称 assets 并确认创建。
打开新创建的 assets 文件夹。
通过复制和粘贴的方式，将 yolov8s_float32.tflite 文件和 labels.txt 文件添加到此文件夹中。

3.2 添加依赖

将以下内容添加到 app/build.gradle.kts 中的依赖项以安装 tflite 框架。

implementation("org.tensorflow:tensorflow-lite:2.14.0")
implementation("org.tensorflow:tensorflow-lite-support:0.4.4")

导入所需的模块

import org.tensorflow.lite.DataType
import org.tensorflow.lite.Interpreter
import org.tensorflow.lite.gpu.CompatibilityList
import org.tensorflow.lite.gpu.GpuDelegate
import org.tensorflow.lite.support.common.FileUtil
import org.tensorflow.lite.support.common.ops.CastOp
import org.tensorflow.lite.support.common.ops.NormalizeOp
import org.tensorflow.lite.support.image.ImageProcessor
import org.tensorflow.lite.support.image.TensorImage
import org.tensorflow.lite.support.tensorbuffer.TensorBuffer
import java.io.BufferedReader
import java.io.IOException
import java.io.InputStream
import java.io.InputStreamReader

3.3 初始化模型

private val modelPath = "yolov8s_float32.tflite"
private val labelPath = "labels.txt"
private var interpreter: Interpreter? = null
private var tensorWidth = 0
private var tensorHeight = 0
private var numChannel = 0
private var numElements = 0
private var labels = mutableListOf<String>()
private val imageProcessor = ImageProcessor.Builder()
    .add(NormalizeOp(INPUT_MEAN, INPUT_STANDARD_DEVIATION))
    .add(CastOp(INPUT_IMAGE_TYPE))
    .build() // preprocess input
companion object {
    private const val INPUT_MEAN = 0f
    private const val INPUT_STANDARD_DEVIATION = 255f
    private val INPUT_IMAGE_TYPE = DataType.FLOAT32
    private val OUTPUT_IMAGE_TYPE = DataType.FLOAT32
    private const val CONFIDENCE_THRESHOLD = 0.3F
    private const val IOU_THRESHOLD = 0.5F
}

初始化 tflite 模型。获取模型文件并将其传递给 tflite 的 Interpreter。选择推理使用的线程数。

val model = FileUtil.loadMappedFile(context, modelPath)
val options = Interpreter.Options()
options.numThreads = 4
interpreter = Interpreter(model, options)

从 Interpreter 获取 yolov8s 输入和输层：

val inputShape = interpreter.getInputTensor(0).shape()
val outputShape = interpreter.getOutputTensor(0).shape()

tensorWidth = inputShape[1]
tensorHeight = inputShape[2]
numChannel = outputShape[1]
numElements = outputShape[2]

3.4 从 label.txt 文件中读取类名称

try {
    val inputStream: InputStream = context.assets.open(labelPath)
    val reader = BufferedReader(InputStreamReader(inputStream))
    var line: String? = reader.readLine()
    while (line != null && line != "") {
        labels.add(line)
        line = reader.readLine()
    }
    reader.close()
    inputStream.close()
} catch (e: IOException) {
    e.printStackTrace()
}

3.5 对图像进行推理

在 Android 应用中，输入是位图（Bitmap），需要根据模型的输入格式进行预处理：

调整图片大小：将位图调整为模型所需的输入尺寸。YOLOv8 模型通常有固定的输入尺寸，例如 416x416 或 608x608。
转换为张量：将调整大小后的位图转换为一个多维数组（张量），这是模型可以处理的格式。
归一化像素值：将像素值从 0 到 255 归一化到 0 到 1 范围内。这通常通过将每个像素值除以 255 来实现。
转换为模型的输入类型：根据模型的需要，将张量转换为特定的数据类型（如 float 或 uint8）。
输入到 Interpreter：将预处理后的张量作为输入传递给 TensorFlow Lite Interpreter 进行推理。

import android.graphics.Bitmap;
import android.graphics.ImageFormat;
import org.tensorflow.lite.Interpreter;
import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.channels.WritableByteChannel;

// 假设 tflite 已经初始化，且 bitmap 是您要处理的位图
Bitmap bitmap

val resizedBitmap = Bitmap.createScaledBitmap(bitmap, tensorWidth, tensorHeight, false)
val tensorImage = TensorImage(DataType.FLOAT32)
tensorImage.load(resizedBitmap)
val processedImage = imageProcessor.process(tensorImage)
val imageBuffer = processedImage.buffer

创建一个与模型输出层匹配的输出张量缓冲区，并将其与上面的输入 imageBuffer 一起传递给解释器以执行。

val output = TensorBuffer.createFixedSize(intArrayOf(1 , numChannel, numElements), OUTPUT_IMAGE_TYPE)
interpreter.run(imageBuffer, output.buffer)

3.6 处理输出

输出框被视为 BoudingBox 类。这是一个具有类别、框和置信度级别的类。其中x1，y1 是起始点。x2， y2 是终点，cx， cy 是中心。w 宽度，h 是高度。

data class BoundingBox(
    val x1: Float,
    val y1: Float,
    val x2: Float,
    val y2: Float,
    val cx: Float,
    val cy: Float,
    val w: Float,
    val h: Float,
    val cnf: Float,
    val cls: Int,
    val clsName: String
)

提取置信度高于置信度阈值的框，在重叠的框中，留下置信度最高的框。（nms）

private fun bestBox(array: FloatArray) : List<BoundingBox>? {
    val boundingBoxes = mutableListOf<BoundingBox>()
    for (c in 0 until numElements) {
        var maxConf = -1.0f        var maxIdx = -1        var j = 4        var arrayIdx = c + numElements * j
        while (j < numChannel){
            if (array[arrayIdx] > maxConf) {
                maxConf = array[arrayIdx]
                maxIdx = j - 4
            }
            j++
            arrayIdx += numElements
        }
        if (maxConf > CONFIDENCE_THRESHOLD) {
            val clsName = labels[maxIdx]
            val cx = array[c] // 0            val cy = array[c + numElements] // 1            val w = array[c + numElements * 2]
            val h = array[c + numElements * 3]
            val x1 = cx - (w/2F)
            val y1 = cy - (h/2F)
            val x2 = cx + (w/2F)
            val y2 = cy + (h/2F)
            if (x1 < 0F || x1 > 1F) continue            if (y1 < 0F || y1 > 1F) continue            if (x2 < 0F || x2 > 1F) continue            if (y2 < 0F || y2 > 1F) continue
            boundingBoxes.add(
                BoundingBox(
                    x1 = x1, y1 = y1, x2 = x2, y2 = y2,
                    cx = cx, cy = cy, w = w, h = h,
                    cnf = maxConf, cls = maxIdx, clsName = clsName
                )
            )
        }
    }
    if (boundingBoxes.isEmpty()) return null    return applyNMS(boundingBoxes)
}

private fun applyNMS(boxes: List<BoundingBox>) : MutableList<BoundingBox> {
    val sortedBoxes = boxes.sortedByDescending { it.cnf }.toMutableList()
    val selectedBoxes = mutableListOf<BoundingBox>()
    while(sortedBoxes.isNotEmpty()) {
        val first = sortedBoxes.first()
        selectedBoxes.add(first)
        sortedBoxes.remove(first)
        val iterator = sortedBoxes.iterator()
        while (iterator.hasNext()) {
            val nextBox = iterator.next()
            val iou = calculateIoU(first, nextBox)
            if (iou >= IOU_THRESHOLD) {
                iterator.remove()
            }
        }
    }
    return selectedBoxes
}

private fun calculateIoU(box1: BoundingBox, box2: BoundingBox): Float {
    val x1 = maxOf(box1.x1, box2.x1)
    val y1 = maxOf(box1.y1, box2.y1)
    val x2 = minOf(box1.x2, box2.x2)
    val y2 = minOf(box1.y2, box2.y2)
    val intersectionArea = maxOf(0F, x2 - x1) * maxOf(0F, y2 - y1)
    val box1Area = box1.w * box1.h
    val box2Area = box2.w * box2.h
    return intersectionArea / (box1Area + box2Area - intersectionArea)
}

将获得 yolov8 的输出。

val bestBoxes = bestBox(output.floatArray)

将输出框绘制到图像上

fun drawBoundingBoxes(bitmap: Bitmap, boxes: List<BoundingBox>): Bitmap {
    val mutableBitmap = bitmap.copy(Bitmap.Config.ARGB_8888, true)
    val canvas = Canvas(mutableBitmap)
    val paint = Paint().apply {
        color = Color.RED
        style = Paint.Style.STROKE
        strokeWidth = 8f
    }
    val textPaint = Paint().apply {
        color = Color.WHITE
        textSize = 40f
        typeface = Typeface.DEFAULT_BOLD
    }
    for (box in boxes) {
        val rect = RectF(
            box.x1 * mutableBitmap.width,
            box.y1 * mutableBitmap.height,
            box.x2 * mutableBitmap.width,
            box.y2 * mutableBitmap.height
        )
        canvas.drawRect(rect, paint)
        canvas.drawText(box.clsName, rect.left, rect.bottom, textPaint)
    }
    return mutableBitmap
}

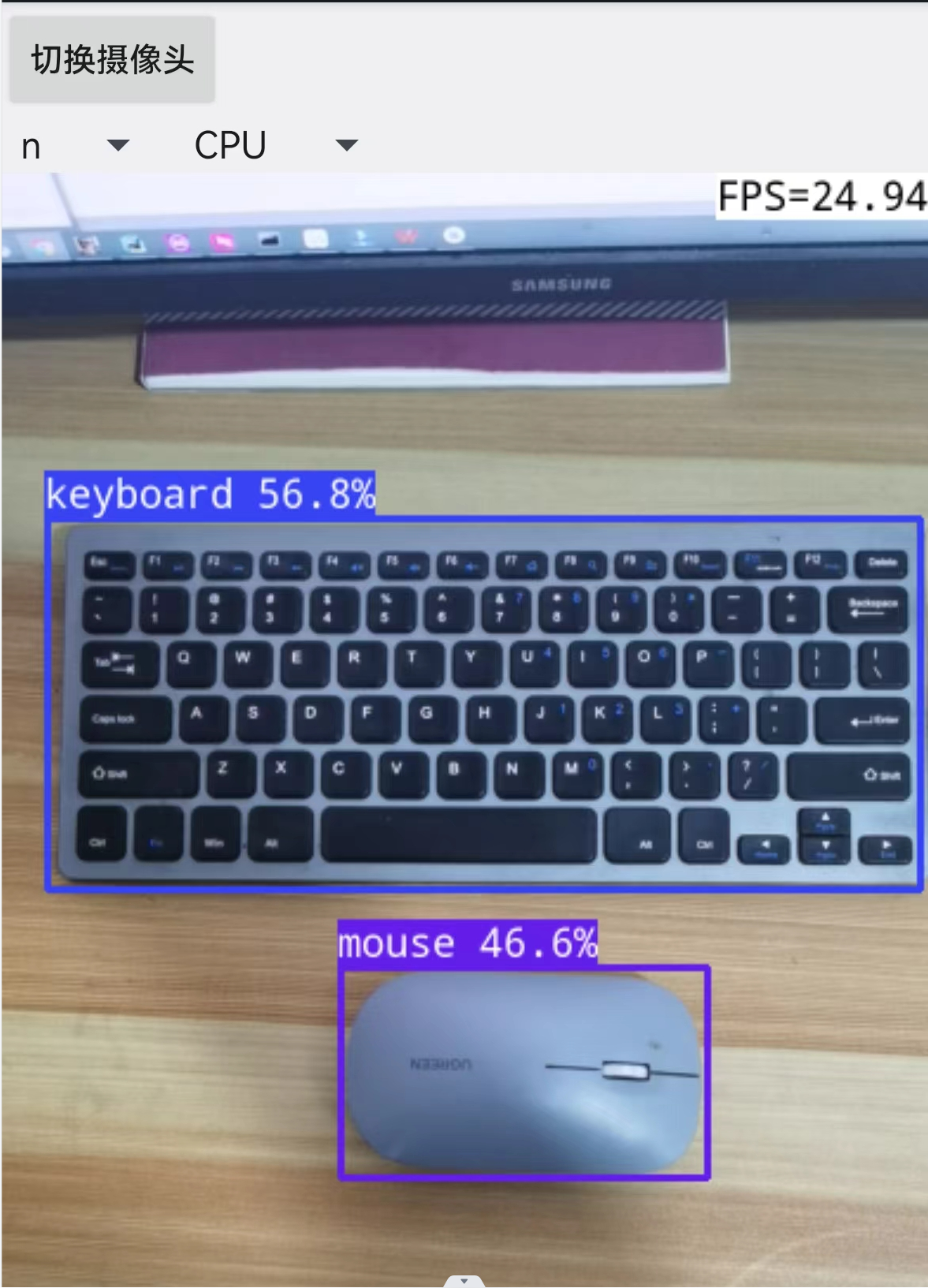

运行结果：
在这里插入图片描述
