基于ESP32的zigbee温湿度采集系统

一. 系统设计及框图：

本设计可以实现通过ZIGBEE传输温湿度信息和开关量信号到云端然后再通过手机APP显示。系统分为发射端和接收端，发送端采集温湿度信息后通过ZIGBEE发送到接收端，接收端接收到温湿度信息后上传到云端并通过手机APP显示。

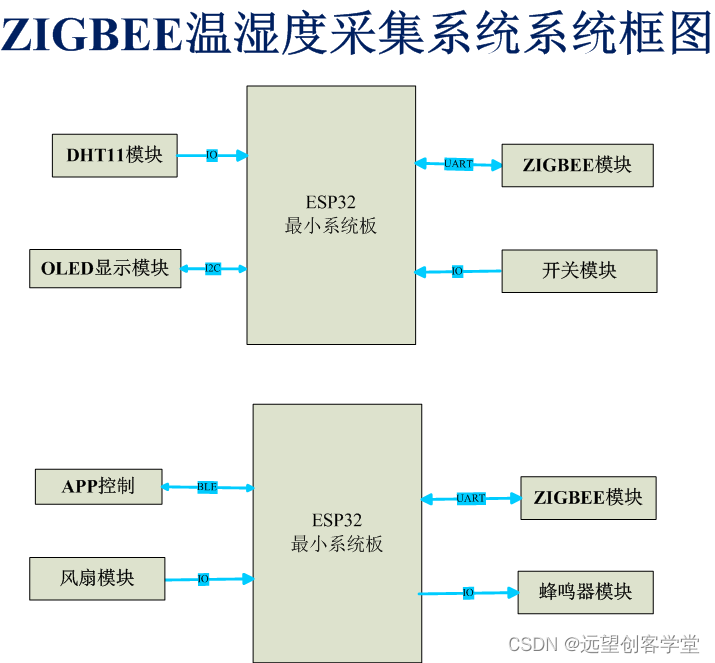

设计框图：

二. MCU模块的选型：

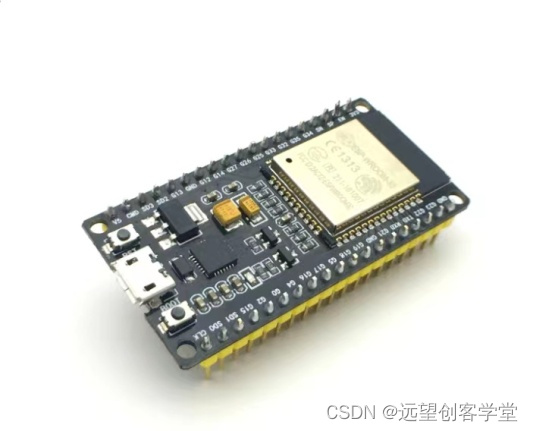

本设计使用ESP32最小系统板，如下图所示

也可以使用ESP8266开发板，本设计支持其它MCU的功能定制。

三. ZIGBEE发射端设计

技术支持请加Q，一起学习新知识。删除& —等特殊字符277&94一3&652。

ZIGBEE发射端主要功能为采集温湿度，采集光电开关信号，OLED显示，然后通过ZIGBEE模组发送给接收端。

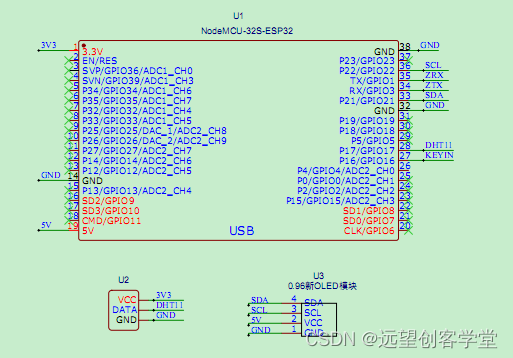

部分原理图：

发射端OLED显示：

四. ZIGBEE接收端设计

接收端通过ZIGBEE接收温湿度信息和开关量信号，使用Blinker云平台将这些信息上传到云并显示在手机APP上。接收到的温度值超过一定范围后会打开继电器，接收到开关量信号后蜂鸣器会报警。这样就实现了利用ZIGBEE通信的远程控制。

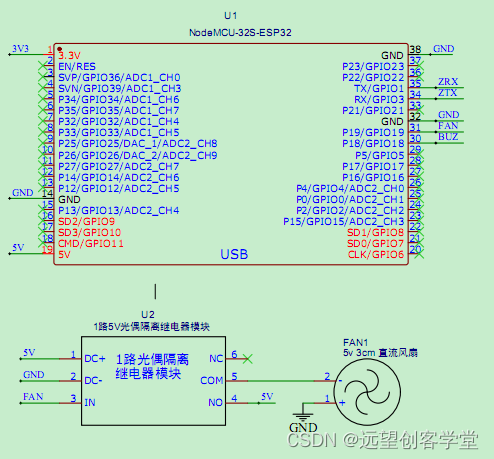

部分原理图：

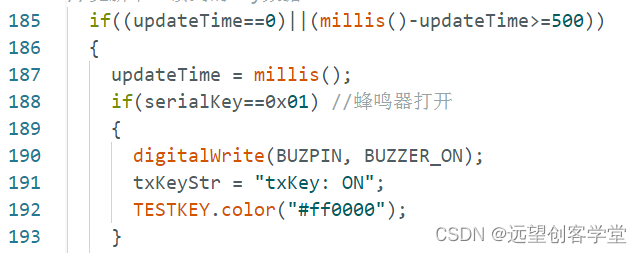

蜂鸣器报警控制：

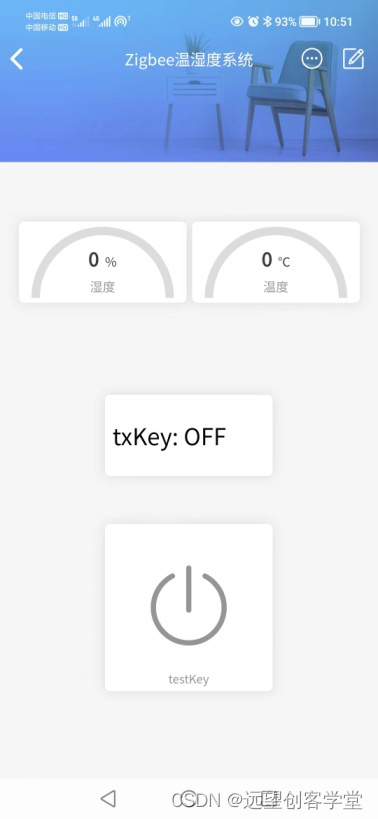

五. 手机端控制界面：

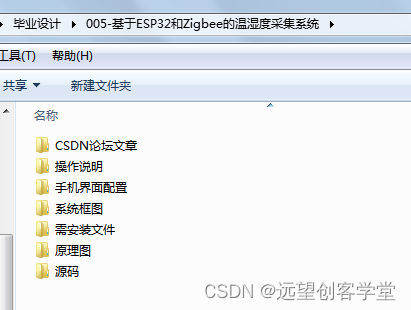

提供完备的一套软硬件资料：
