【单片机毕业设计选题24031】-基于STM32的智能手环设计

系统功能:

使用12864OLED液晶屏显示当前的步数，温度值，心率和报警值，单位是心率/分钟设置步长，测量里程；可以设置温度心率的上下限报警值，设置、加、减；用红外传感器XL01实现心率的测量，检测模块稳定准确快速；心率和温度值高于上线报警值或者低于下线报警值时声光报警；用3轴加速度传感器模块MPU6050实现计步；

主要功能模块原理图:

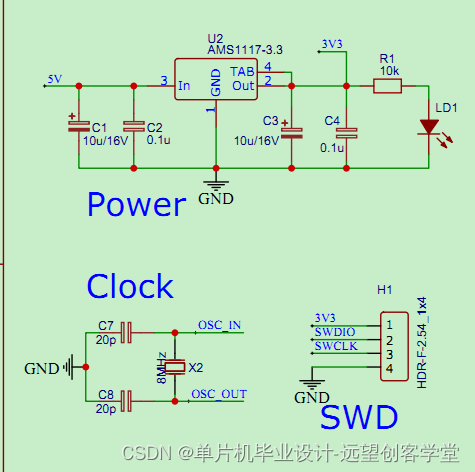

电源时钟烧录接口:

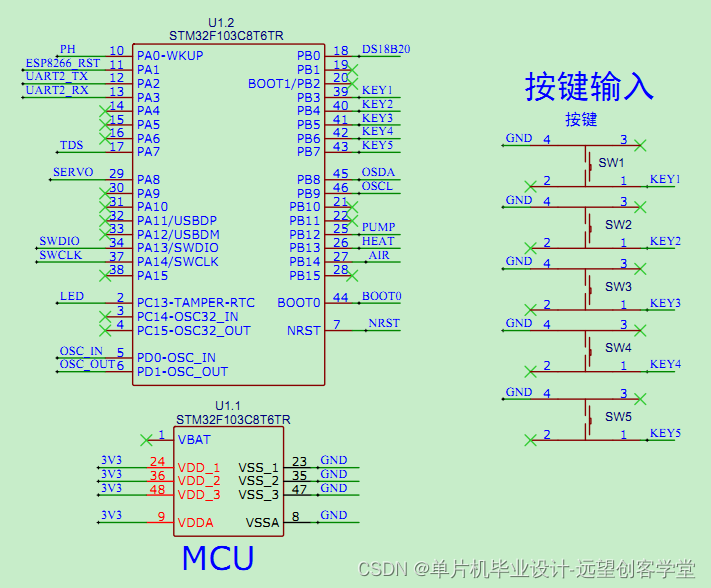

单片机和按键输入电路:

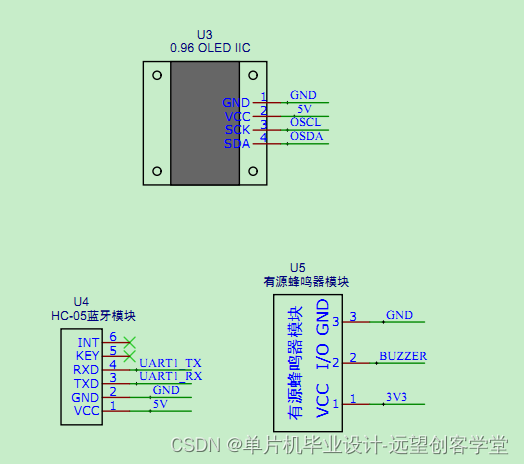

传感器采集电路:

资料获取地址

系统主要功能模块代码

  /* USER CODE BEGIN 1 */


  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/


  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();


  /* USER CODE BEGIN Init */

    InitVar();

  /* USER CODE END Init */


  /* Configure the system clock */

  SystemClock_Config();


  /* USER CODE BEGIN SysInit */


  /* USER CODE END SysInit */


  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_USART2_UART_Init();

  /* USER CODE BEGIN 2 */

//在HAL库初始化串口1后调用

    HAL_Delay(100);

    SetUart1RxToInput();

    HAL_Delay(50);

//uart2打开接收中断

    HAL_UART_Receive_IT(&huart2, (uint8_t*)&uart2RecBuff, 1);

    InitOled();

    InitOledDisp();

    if(InitDS18B20()==0)

    {

//        printf("%s", "DS18B20初始化成功");

//DS18B20在上电第一次读取时显示温度为85℃，这是正常的。

//85℃是DS18B20在上电复位后在温度寄存器内的对应数字量，

//这里DS18B20初始化成功后读一次值，避免出现85℃

        DS18B20GetTemp_SkipRom();

    }


  /* USER CODE END 2 */

//系统信息更新


void SystemControl(void)

{

    static uint8_t updateCnt = 0;



    updateCnt++;

    if(updateCnt>=SYSTEM_UPDATE_INTER)

    {

        updateCnt = 0;

        ds18b20Temp = DS18B20GetTemp_SkipRom();

        UpdateBleData();

    }

    ReadSensorVal();

}

蓝牙模块上报系统数据:

//更新BLE数据

void UpdateBleData(void)

{

    printf("Temp:%02d\r\n", getTempVal);

    printf("Rate:%03d\r\n", getRateVal);

    printf("Step:%03d\r\n", stepNumber);

    printf("Distance:%6.1f\r\n", distance);

}

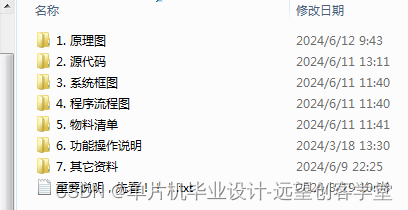

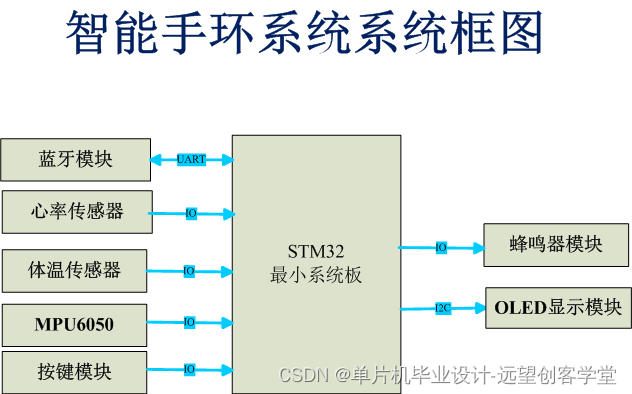

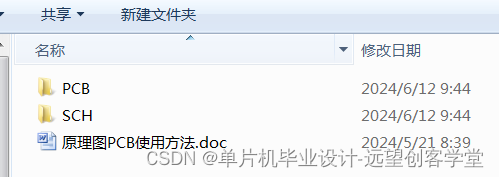

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
