系统功能:

以单片机为控制核心，综合运用传感器、物联网、太阳能等技术，设计一种基于单片机为控制核心的智能恒温外卖柜。它由恒温系统、无线模块、智能提醒系统、供电系统等组成，通过太阳能电池板独立供电，利用太阳能储能元件驱动单片机，通过温度传感器检测箱内温度并进行控制，并且利用键盘、LCD1602液晶显示器、NRF24L01无线传输模块等实行智能操作,使外卖柜具有恒温、智能提醒、太阳能供电等功能。

要求进行系统的硬件和软件设计，完成电路仿真和制作，编程调试出所有的功能。

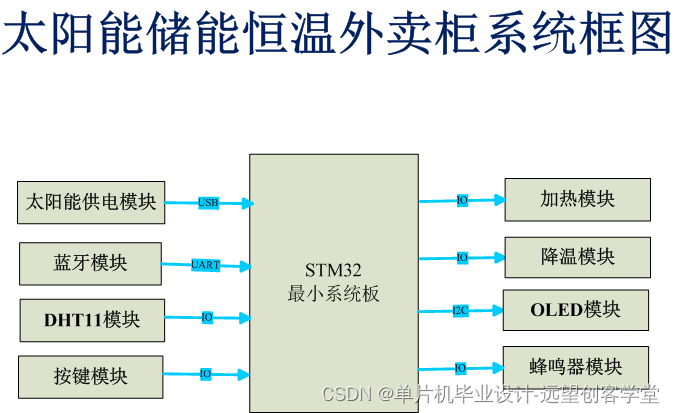

系统功能框图:

主要功能模块原理图:

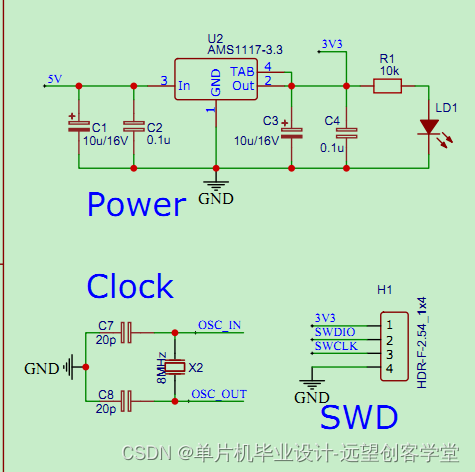

电源时钟烧录接口:

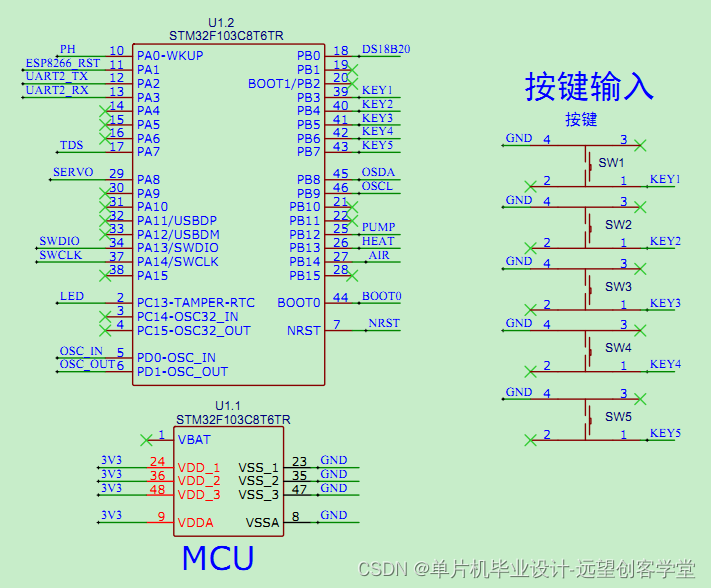

单片机和按键输入电路:

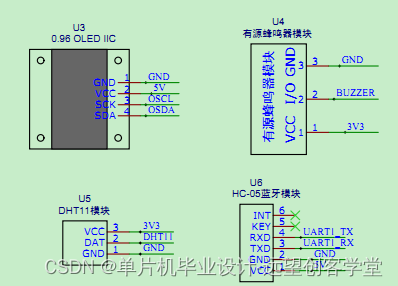

传感器和控制电路:

资料获取地址

系统主要功能模块代码

初始化代码:

  /* USER CODE BEGIN 1 */


  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/


  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();


  /* USER CODE BEGIN Init */

    InitVar();


  /* USER CODE END Init */


  /* Configure the system clock */

  SystemClock_Config();


  /* USER CODE BEGIN SysInit */


  /* USER CODE END SysInit */


  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  /* USER CODE BEGIN 2 */

    HAL_Delay(100);

    SetUart1RxToInput();

    HAL_Delay(50);

//uart1打开接收中断

    HAL_UART_Receive_IT(&huart1, (uint8_t*)&uart1RecBuff, 1);


    InitOled();

    InitOledDisp();

    ResetDHT11();


  /* USER CODE END 2 */

系统状态控制:

//系统信息更新

void SystemControl(void)

{

    UpdateTempData();

    UpdateBleData();



    if(getTempVal>setTempH)     //获取到的温度大于设定的温度高阈值

    {

        heatState = false;

        HEAT_OFF();

        fanState = true;

        FAN_ON();

        BUZZER_ON();

    }

    else if(getTempVal<setTempL)    //获取到的温度低于设定的温度低阈值

    {

        heatState = true;

        HEAT_ON();

        fanState = false;

        FAN_OFF();

        BUZZER_ON();

    }

    else

    {

        heatState = false;

        HEAT_OFF();

        fanState = false;

        FAN_OFF();

        BUZZER_OFF();

    }

}

蓝牙模块上报系统数据:

//蓝牙模块上报系统数据

void UpdateBleData(void)

{

    static uint8_t bleCnt = 0;


    bleCnt++;

    if(bleCnt>=BLE_UPDATE_INTER)

    {

        bleCnt = 0;

//打印获取到的温度值

        printf("getTempVal:%02d\r\n", getTempVal);

//打印设置的温度高阈值

        printf("setTempH:%02d\r\n", setTempH);

//打印设置的温度低阈值

        printf("setTempL:%02d\r\n", setTempL);

        if(heatState==true)

        {

            printf("Heat:ON\r\n");

        }

        else

        {

            printf("Heat:OFF\r\n");

        }



        if(fanState==true)

        {

            printf("Fan:ON\r\n");

        }

        else

        {

            printf("Fan:OFF\r\n");

        }

    }

}

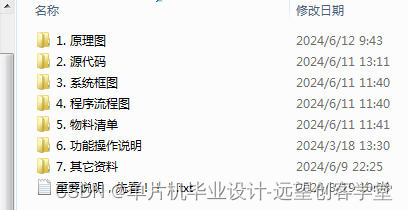

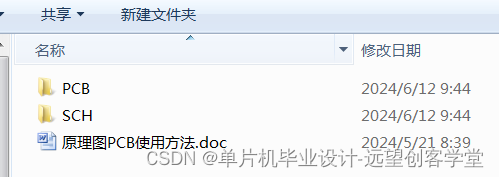

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
