【单片机毕业设计】【mcugc-mcu944】基于单片机的智能水产养殖管理

   一、基本介绍

功能简介：

1、通过DHT11检测温湿度，当温度大于设置最大值，通过继电器控制制冷片进行降温；当温度小于设置最小值，通过继电器控制加热片进行升温；当湿度大于设置最大值，通过继电器控制风扇进行除湿
2、通过光敏电阻检测光照值，当光照值小于设置最小值，通过三极管控制LED灯进行补光
3、通过SGP30检测CO2值，当CO2值大于设置最大值，通过继电器控制风扇进行通风
4、通过pH检测模块检测pH值，当pH值大于设置最大值，通过继电器控制水泵减酸碱液进行中和
5、通过液位检测模块检测液位值，当液位值小于设置最小值，通过继电器控制水泵进行加水
6、通过按键可设置各阈值
7、通过OLED显示各测量数据
8、通过ESP8266进行联网，可将所有监测数据发送到手机端，手机端可控制继电器开关

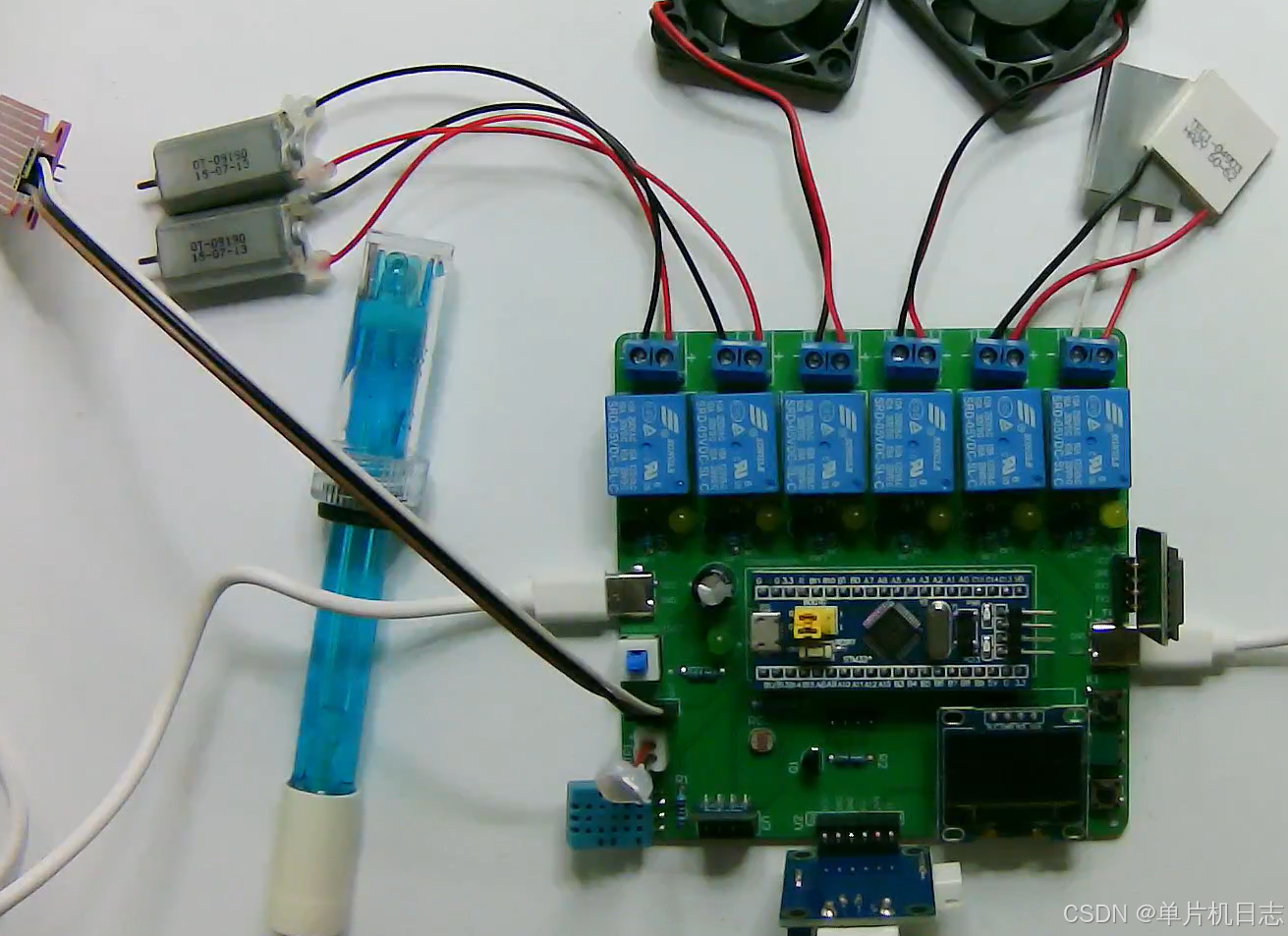

二、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

三、资料预览

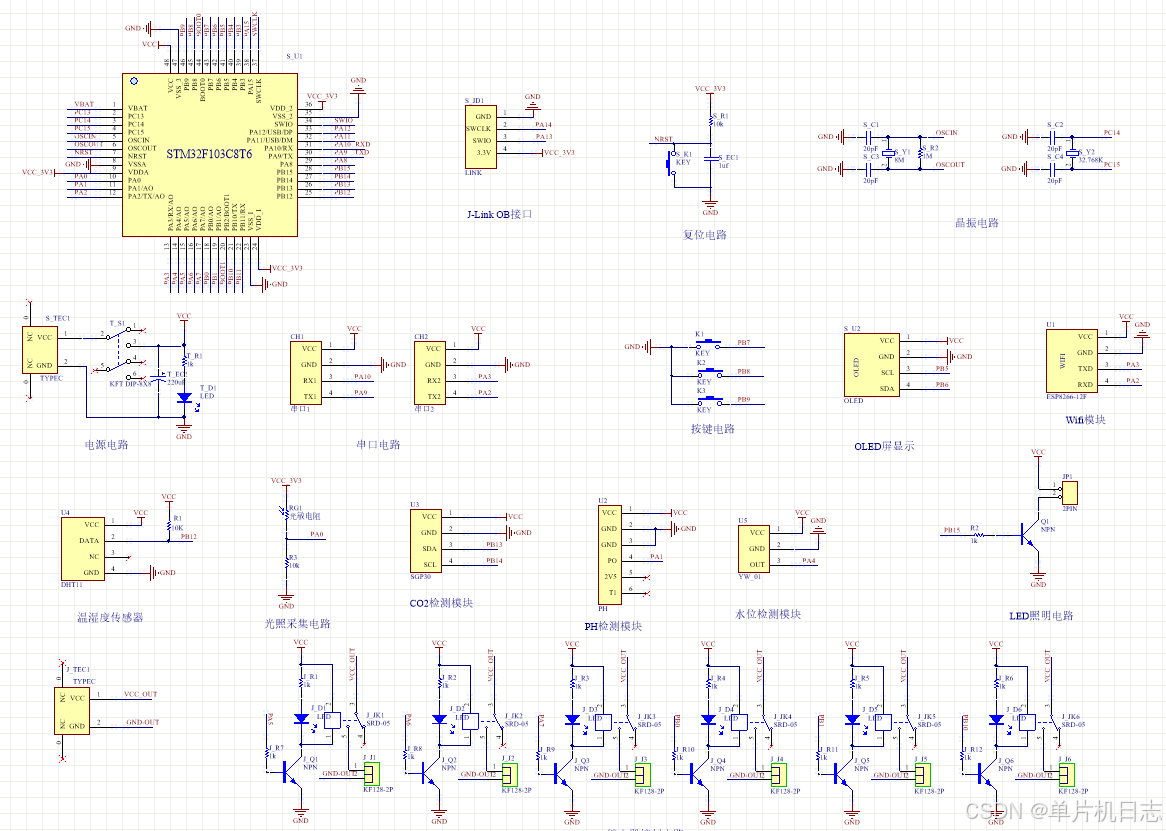

四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

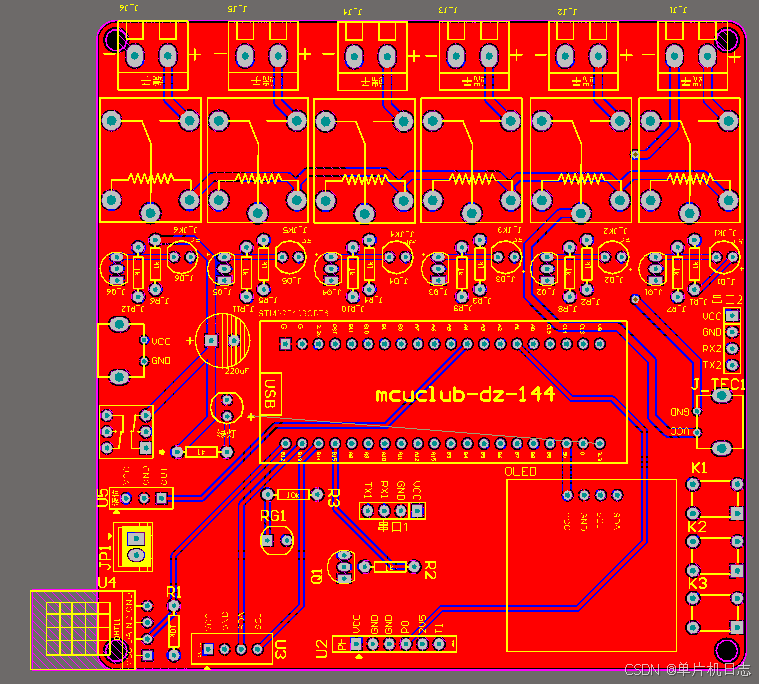

五、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

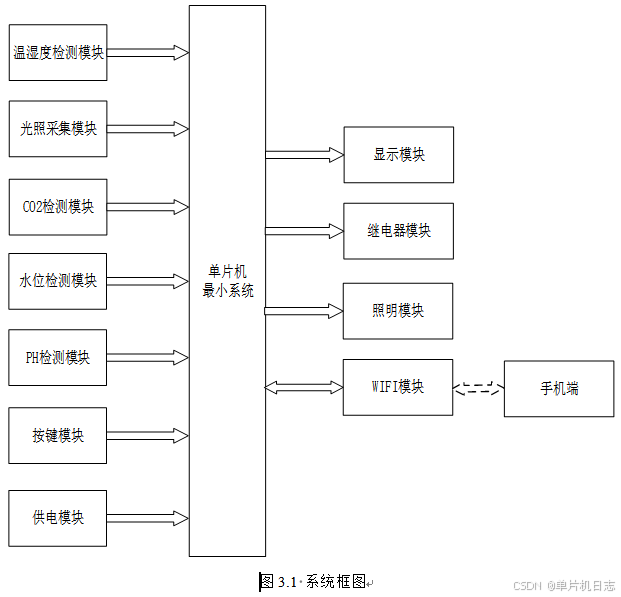

六、系统框图
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由七部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是光照采集模块，通过该模块检测当前环境的光照强度；第三部分是CO2检测模块，通过该模块检测当前环境的CO2值；第四部分是水位检测模块，通过该模块检测当前环境的水位；第五部分是PH值检测模块，通过该模块检测当前水的PH值浓度；第六部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过继电器分别控制加热、制冷、除湿、换器、中和酸碱度、加水等；第三部分是照明模块，个系统进行补光。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

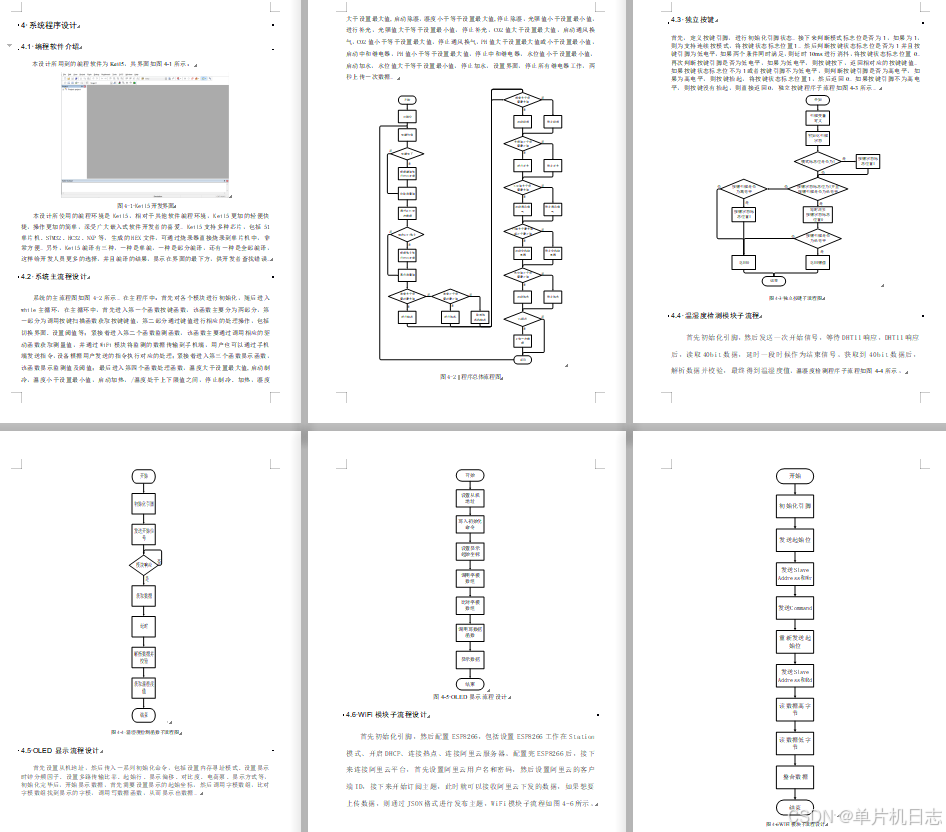

七、软件设计流程

八、部分程序展示
软件版本：keil5逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/****
*******处理函数
*****/

if(temp_value > temp_max*10)                                    //温度大于设置最大值,启动制冷
            {
                RELAY_JR = 0;
                RELAY_ZL = 1;
            }
            else if(temp_value < temp_min*10)                            //温度小于设置最小值，启动加热
            {
                RELAY_JR = 1;
                RELAY_ZL = 0;
            }
