TPS7A8300画了一个简单的转接板

TPS7A8300有5X5MM和3.5X3.5MM两个封装，我囤了一些5X5MM封装的，但是做一个12层射频板子时候PCB封装化成了3.5X3.5MM的。3.5X3.5MM封装的价格已经涨到天上去了，并且样板要用20多个，所以打算自己做一个小板子，飞线到电路上替代3.5X3.5MM的芯片，想试验通过，正式量产再改封装。

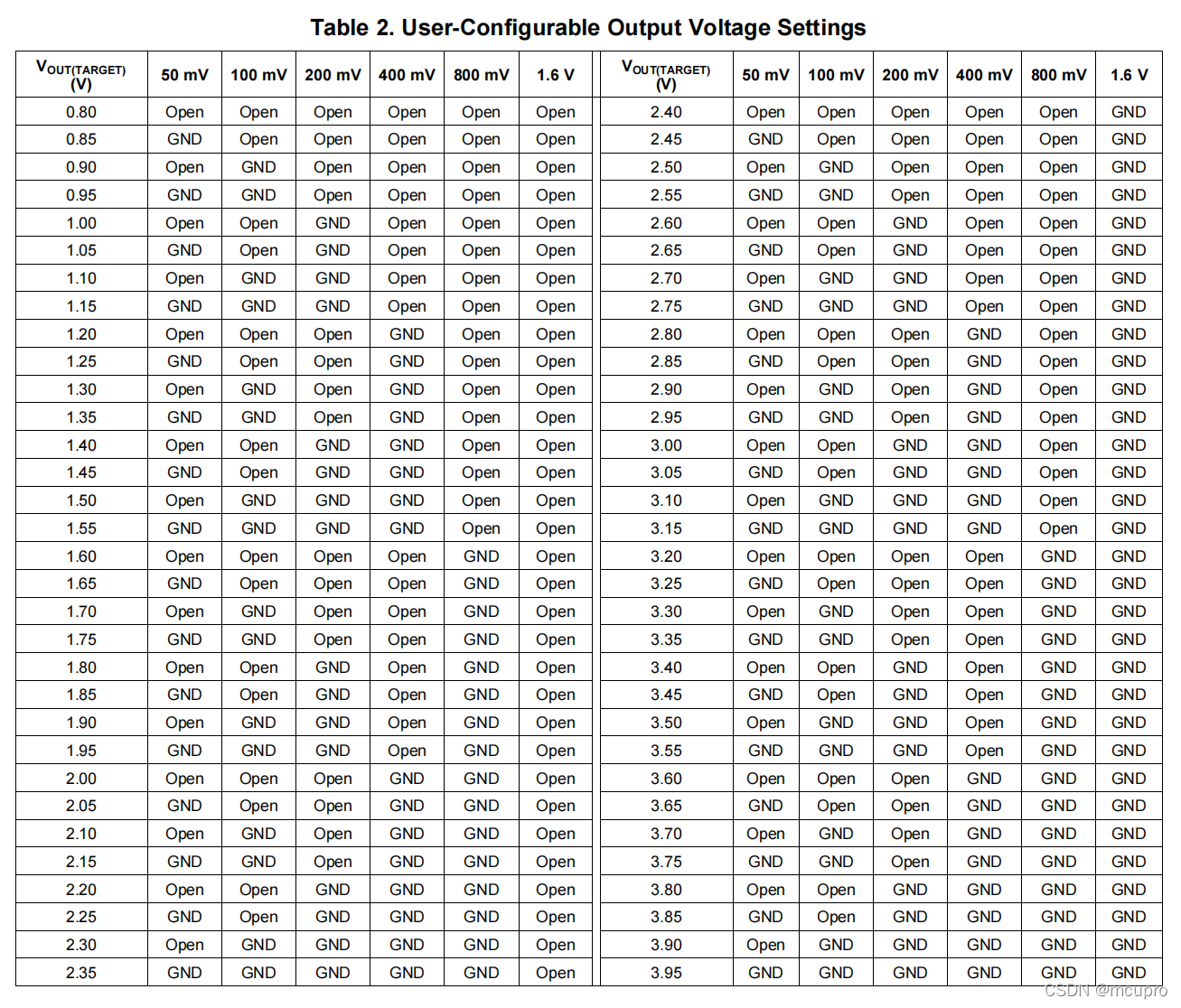

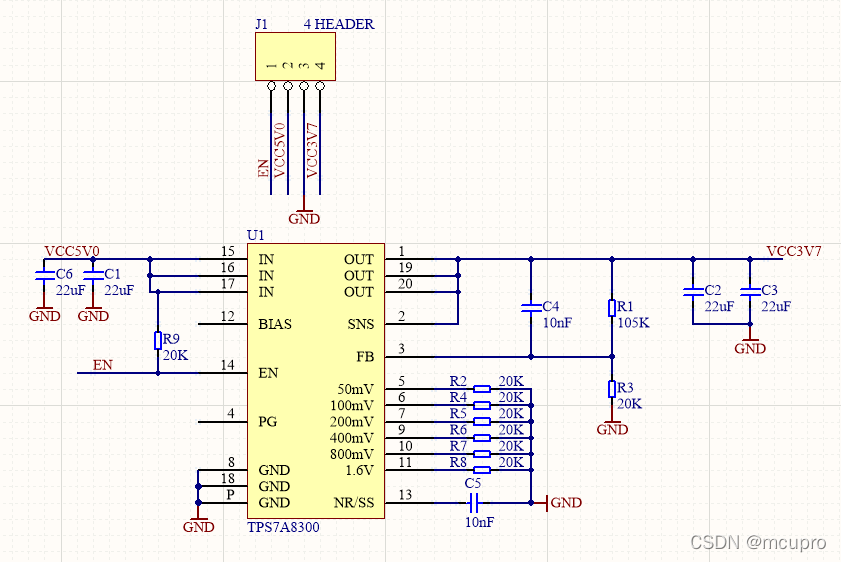

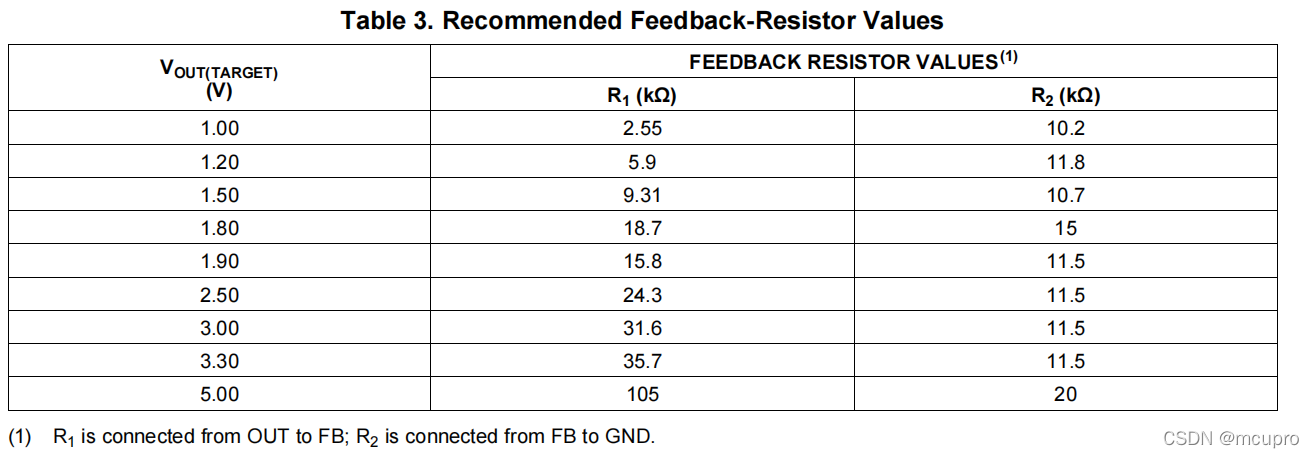

这里20K电阻数值实际是0R，通过焊和不焊确定电压数值，另外R1 R3数值也不是实际数值，要根据所需要电压进行计算。详细可以看TPS7A8300的数据手册。

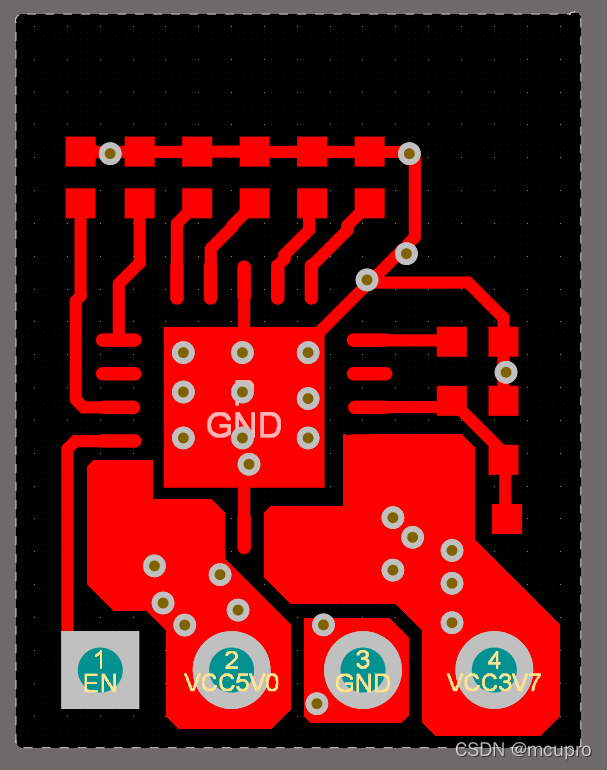

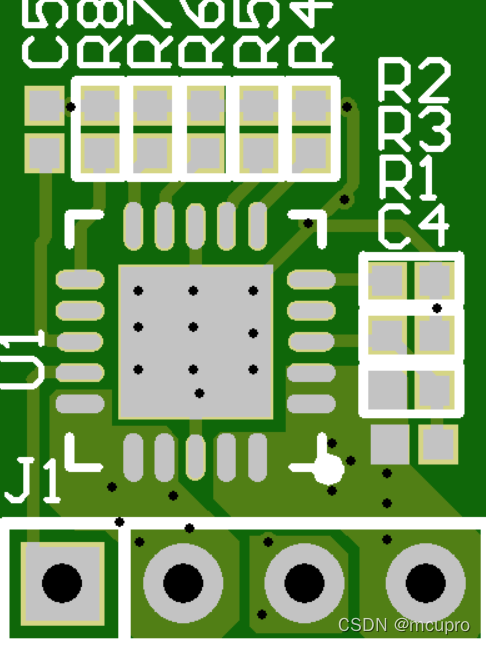

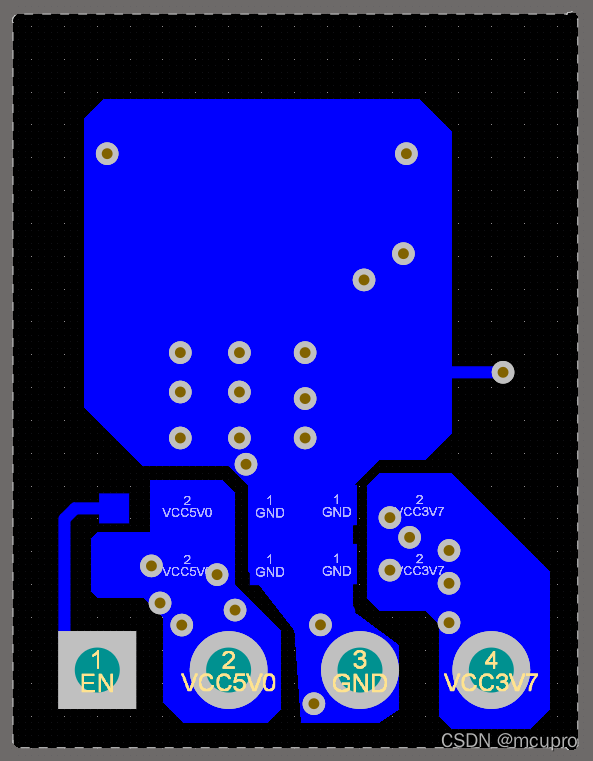

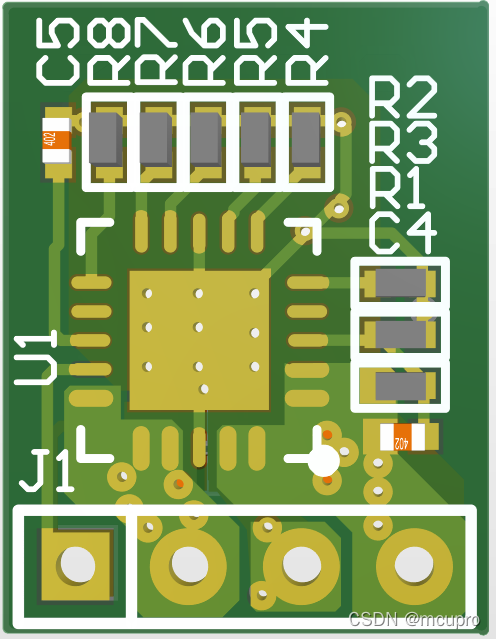

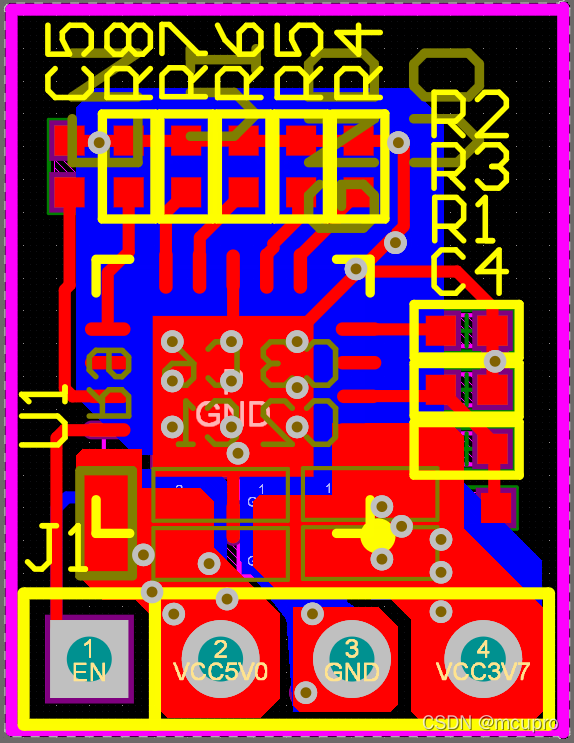

 画了半个小时，之后投板到嘉立创，显示效果图截图：

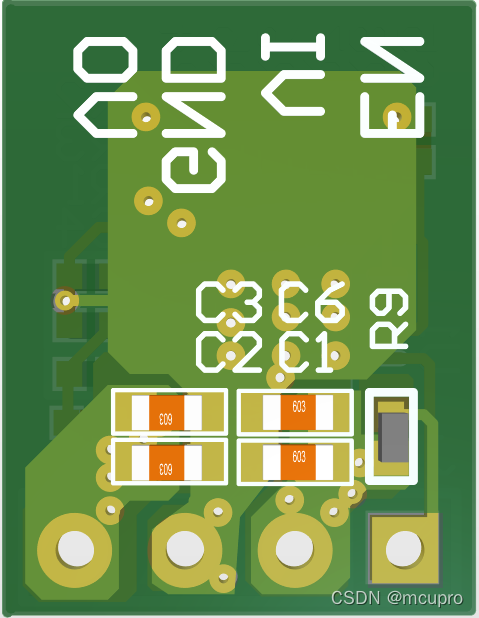

----我在AD里面看了一下3D效果如下：

 可以看到电容有3D模型，效果好很多。

链接：https://pan.baidu.com/s/18s54F1CJosPaP9s_pABzTQ
提取码：vc42

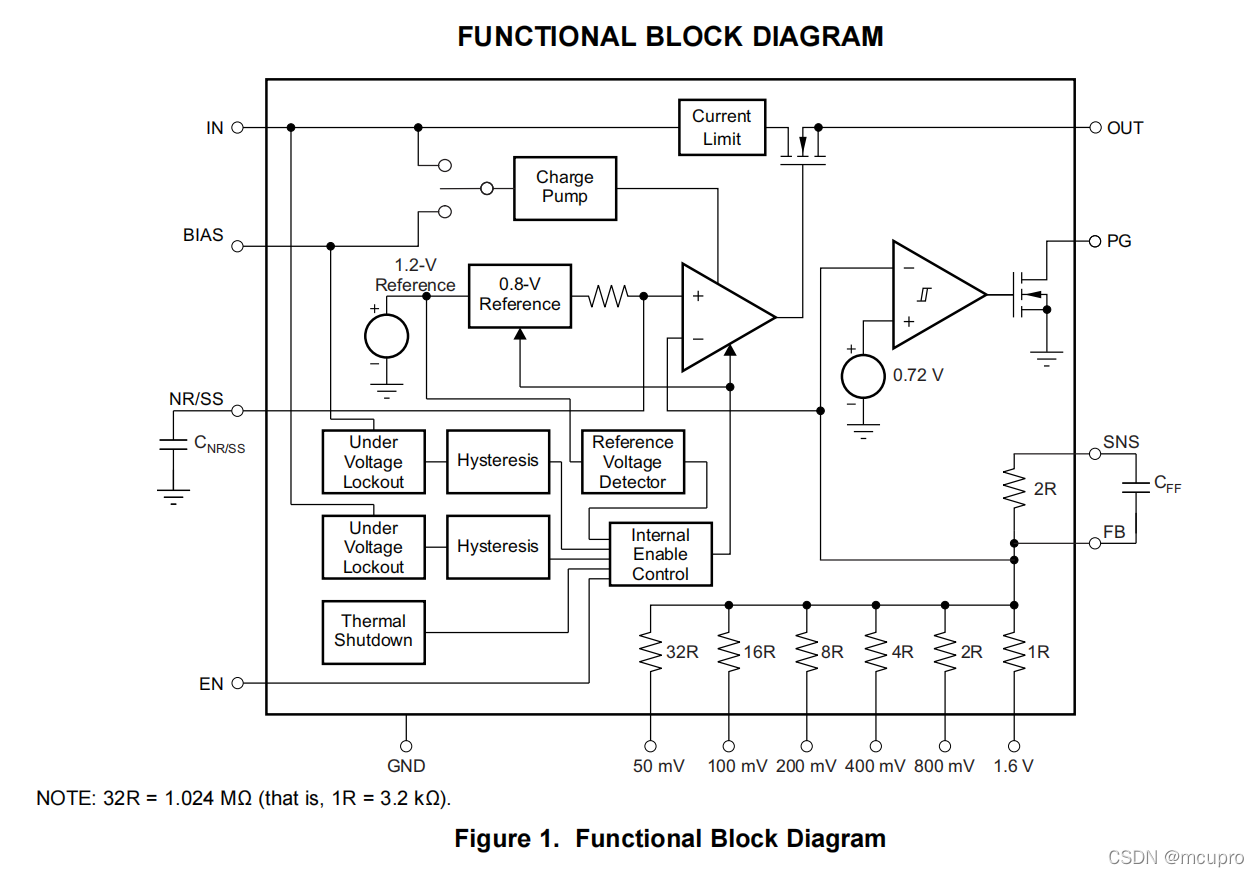

 上图可见当50MV...1.6V悬空时FB起作用，成为常规的可调的LDO。
