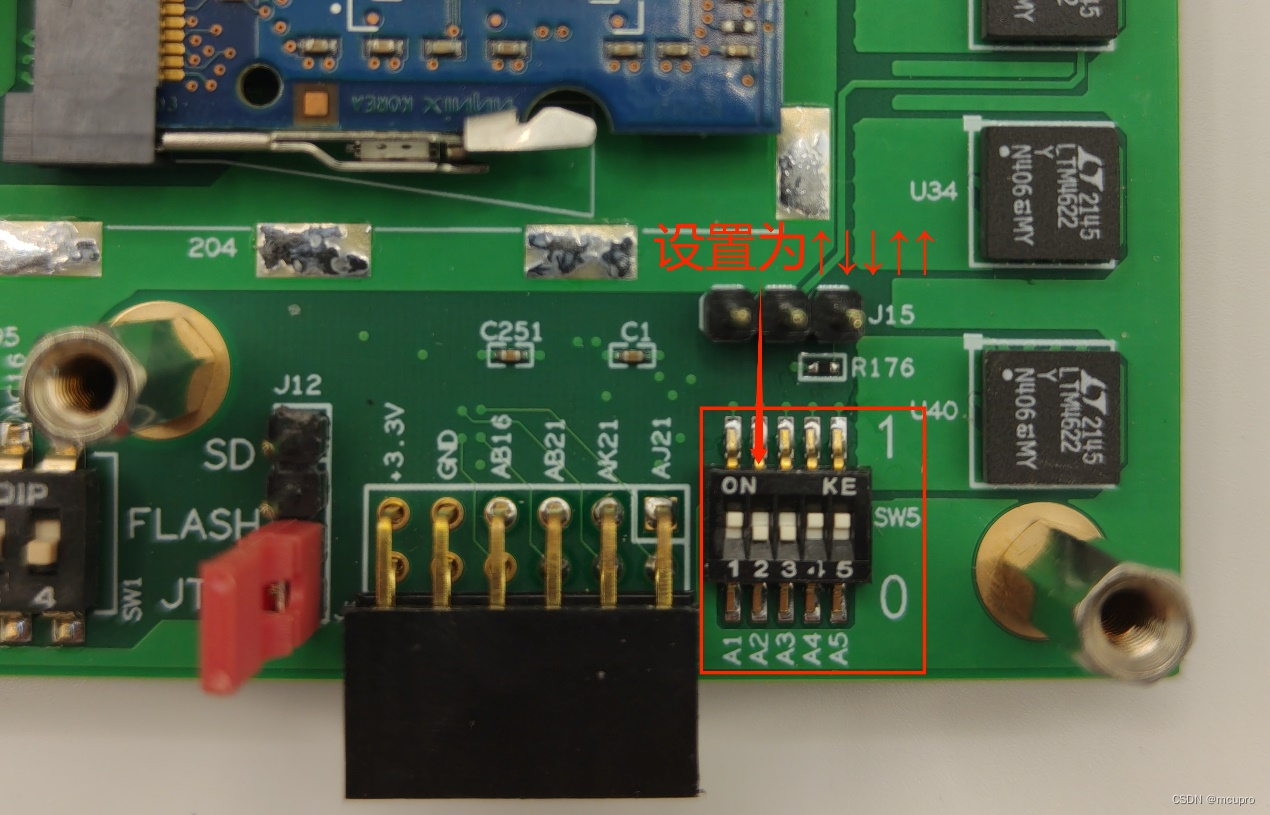

调整右下角的拨码开关为↑↓↓↑↑

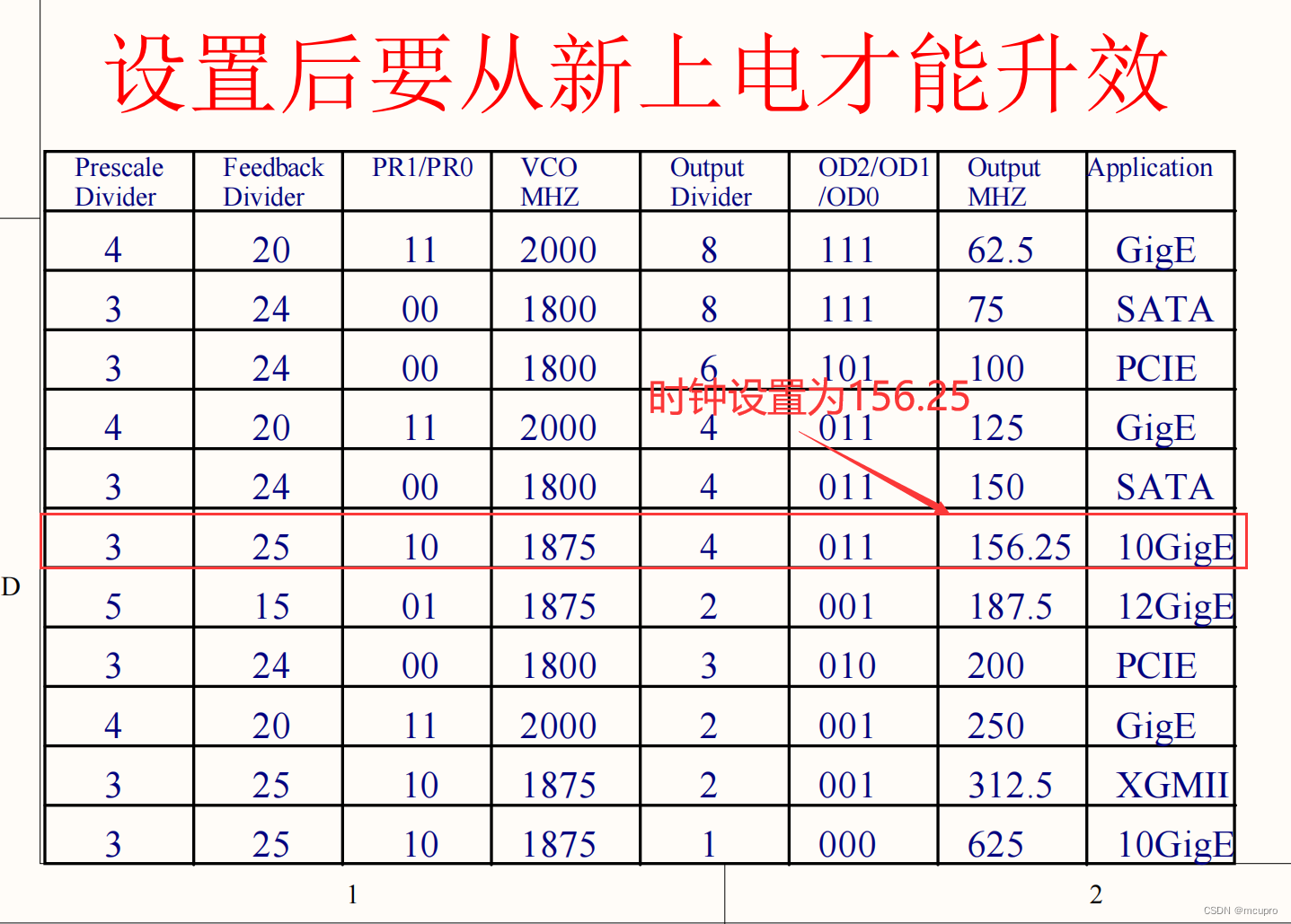

从原理图中可以看出设置为156.25MHz,10Gige模式

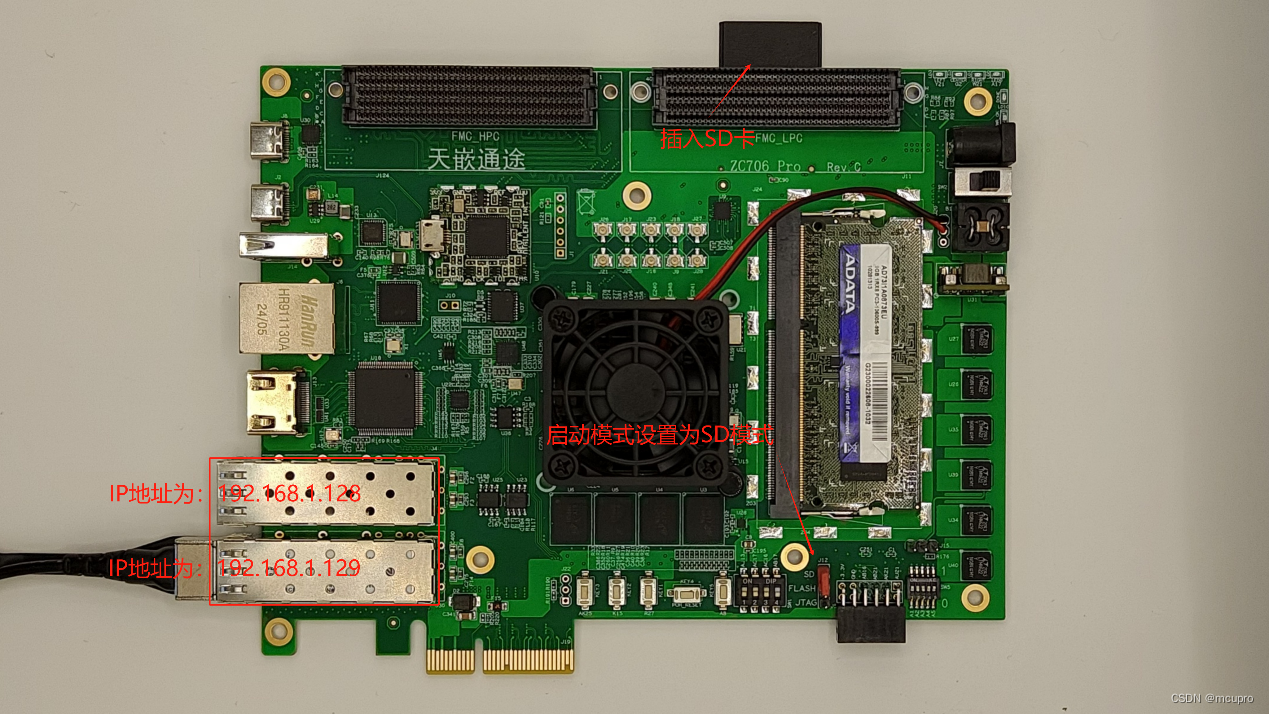

启动模式设置为SD模式,把提供的文件复制到SD卡中,插上SD卡。开启电源,看到右上角的LED3和LED1闪烁表示烧写成功

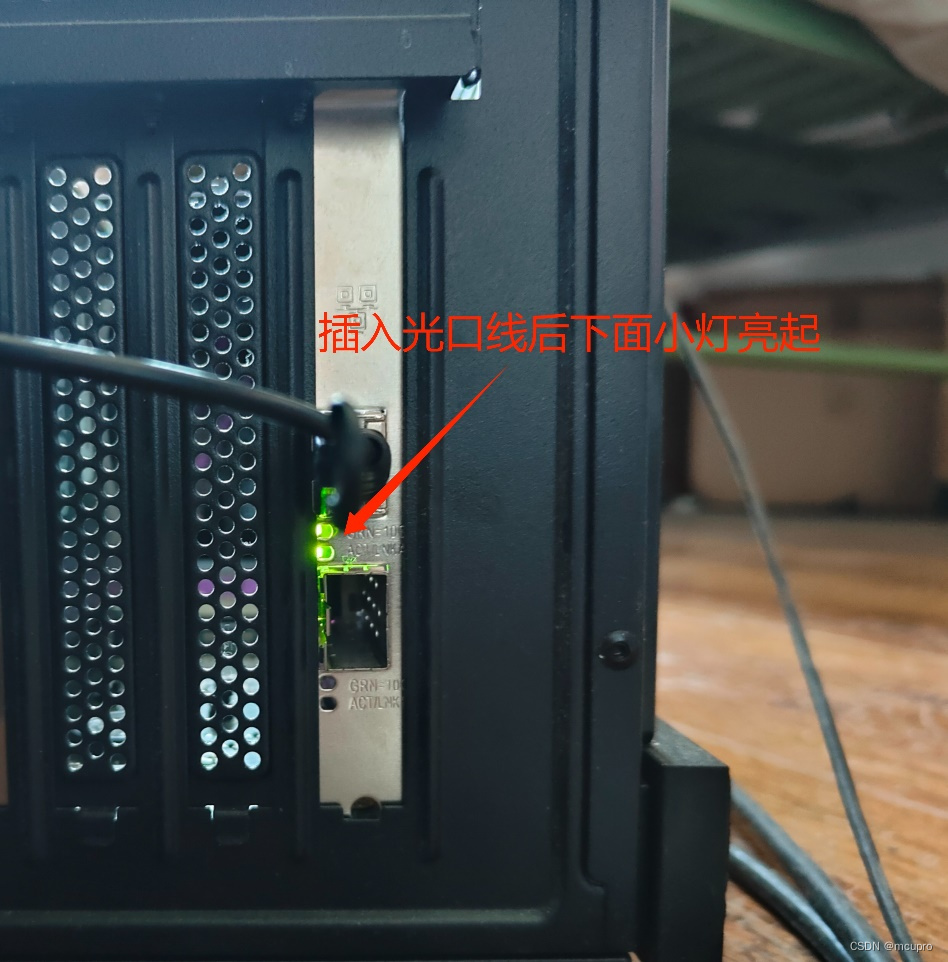

插入光口线,另一头插在电脑的网卡中,可以看到下面的两个小灯亮起
设置网卡的IP地址。一般有两个网口的板子,mac地址是连号的,离PCIE近的网口mac地址大,远的mac地址小,根据这一特点判断插入的网口是哪一个。若电脑主板也有两个网口,mac地址也是连号的,这样就无法分清那个是板子的mac地址了,可以两个都进行测试,若有网线插入主板,那么主板上的网口会自动分配IP地址,可以以此区分。

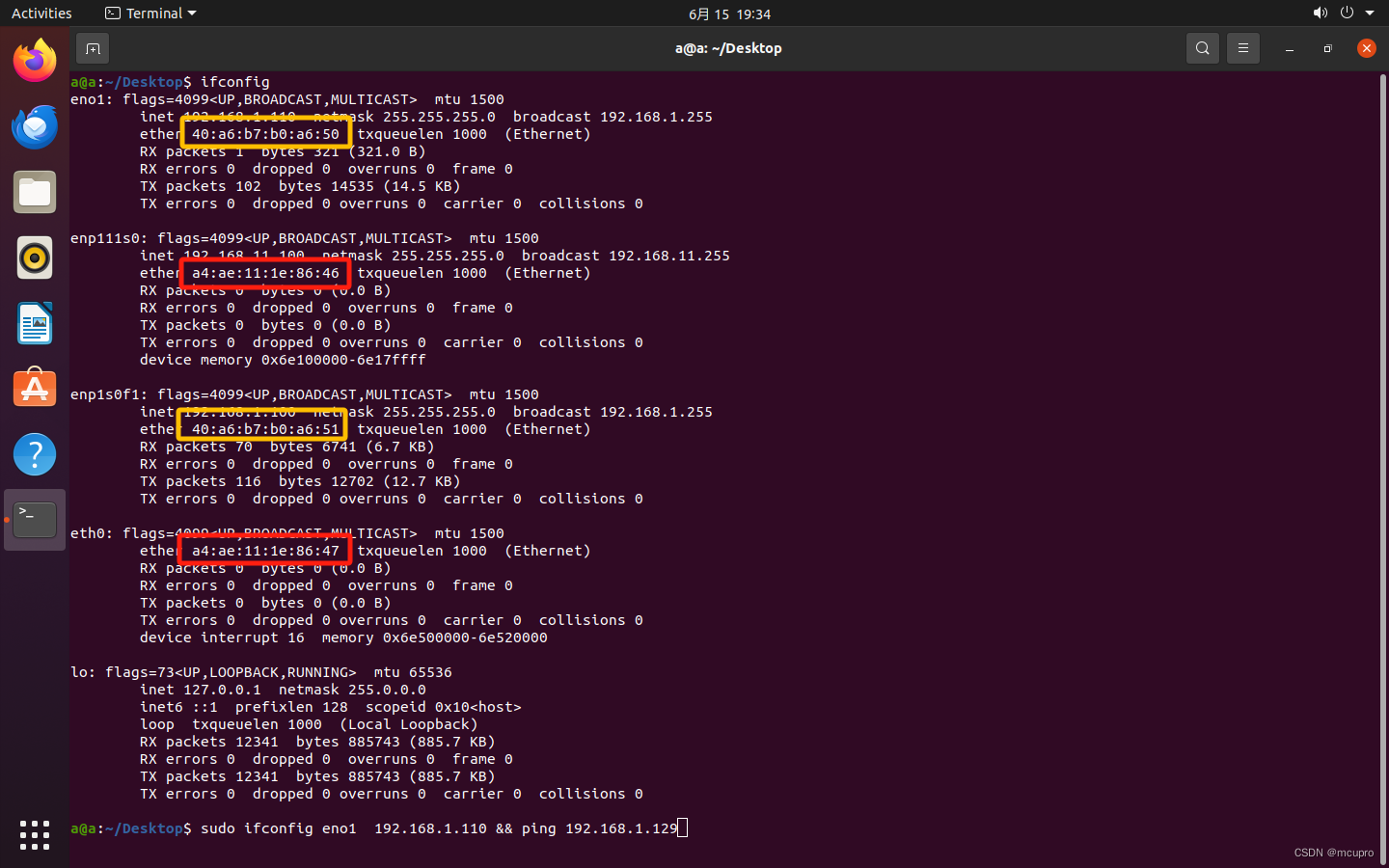

使用ifconfig命令查看网口相关信息。上图所示有两对mac地址连号的,尾号为46与47,50与51。在PC端网口是插在远离PCIE接口的,所以MAC地址小,选择50或46口,板子上插入的是192.168.1.129端口。我这里试过46,ping不通所以直接用50。注意设置46端口IP后,直接设置50也是ping不通的,需要把46改到别的网段。
设置IP地址:
sudo ifconfig eth1 192.168.1.110 && ping 192.168.1.129
资源分享
链接:https://pan.baidu.com/s/1zoUFCXx34qT8lm13YyyOxw
提取码:k77h
{{aAxvTxOIITvvTWMovMxVxMVMIOOUITWivO8TwiVXTImiIITOWwHvovxWIUOOOwiMWOUvUmWovTiwxiooUHTWx8vwiMMVximImiMvWT8XWHTMXIOvOxMoToowmVHoTHMxOXWHHioUiIooUTvTMvOXvIoxwwoTmiTwWoMw8woiwXTIWomOT8iwwvTX8XoixUwmIIOVXxOHoTwIvO8w8xMTmOv8Mwv8wUxHivm8HHWOmUHvX8IHIX8TWxIXivIWToHHWMoVWxiIMv8OVvTIXoHiiXM8VWVmIMIvXTiH8mIIoHHxoXXxUiXi8mMoMMTWWoXTIxOvXOUxim8ViTZz}}
-------------------------------2024-12-30加入关TX_DISABLE控制的说明---------------------------------

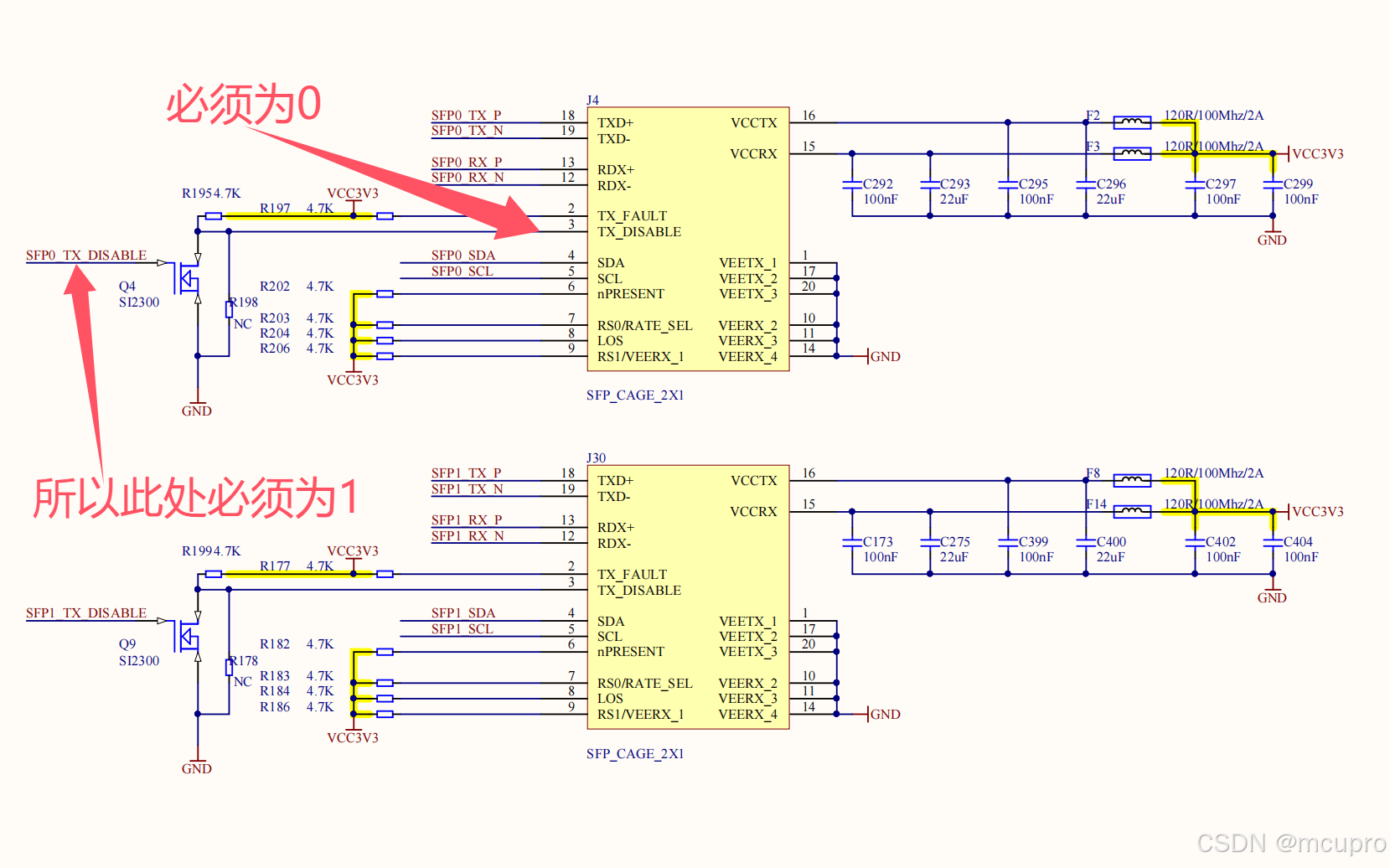

很多顾客没有注意到对TX_DISABLE的控制,导致光口发射部分没有正常功能工作。我们看以下原理图:
在光口座子上的的第3脚,此脚为1时候关闭TX发射,为0时候允许发射。因此我们要保证此脚为1,此脚又是被MOS管控制的,此MOS管子实际是反相器,所以我们要保证SFP0_TX_DISABLE和SFP1_TX_DISABLE为0.

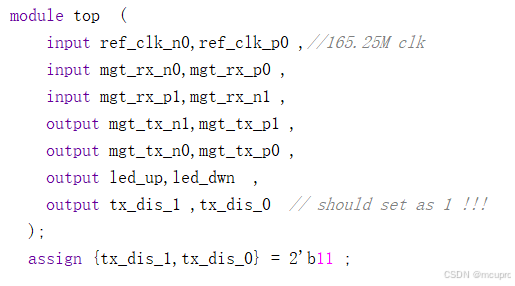

代码体现如下:
对应的XDC文件如下:
