离心泵水力设计——叶轮设计——5 进口边

1 叶轮设计计算

1.12 绘制进口边

进口边的绘制原则如下：

1. 进口边和前后盖板流线大致呈$90°$（叶片进口边不放在同一轴面上除外）。
2. 前后盖板流线长度不要相差很多。
3. 进口边适当向吸入口延伸。
   叶片向进口延伸，使液体提早受到叶片作用，可以减少叶轮外径，从而减少圆盘摩擦损失； 增加叶片的重叠程度，减少流道的扩散； 减小叶片进口的相对速度，从而减小进口的撞击损失。这些对于提高抗汽蚀性能和减少特性曲线的驼峰也是有利的。但是延伸应当适当，否则容易造成堵塞。如果铸造质量不良，或者是圆柱叶片，应少延伸为妙。

叶片进口边有时和过水断面形成线重合，有时不重合。

还有另外的关于入口边做法的说明性文字如下：

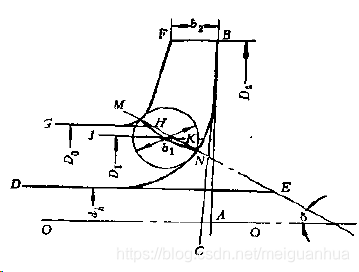

“对于低比转数的泵，入口边可以平行于轴线，按计算的$D_1$值做轴线的平行线即可。但也有一些比转数小于100的泵，叶片入口边伸向吸入口。高比转数的泵，可以过$M$点（$M$点在前盖板轮廓线上，径向尺寸可以等于或者略大于叶轮入口直径$D_0$）作$MN$线，使$MN$的延长线与轴线$O-O$的夹角$\delta =30\sim 45°$（混流泵可取$\delta =40\sim 65°$）。过$M$、$N$点和叶轮入口圆中心点作一光滑曲线，此线即为叶片入口边。此处所做的叶片入口边仅是初步的，在作平面投影图或方格网时，还要根据具体情况进行适当的修改。”

事实上，这些方法还是经验居主的设计方法，并无一定规则可循。那么只要是画个差不多的位置，比如前盖板水平段往上一点点开始，然后用个过水断面就差不多了吧？呵呵……

考虑到我们采用的模型已经设计好了，看一下图纸，发现它是后盖板高出轴线$25mm$的地方取点，然后不知道是用了个过流断面去做的进口边，还是直接弄了个斜线段而已。那我们就照着画画好了。

那么这里用过水断面作为进口边来处理。

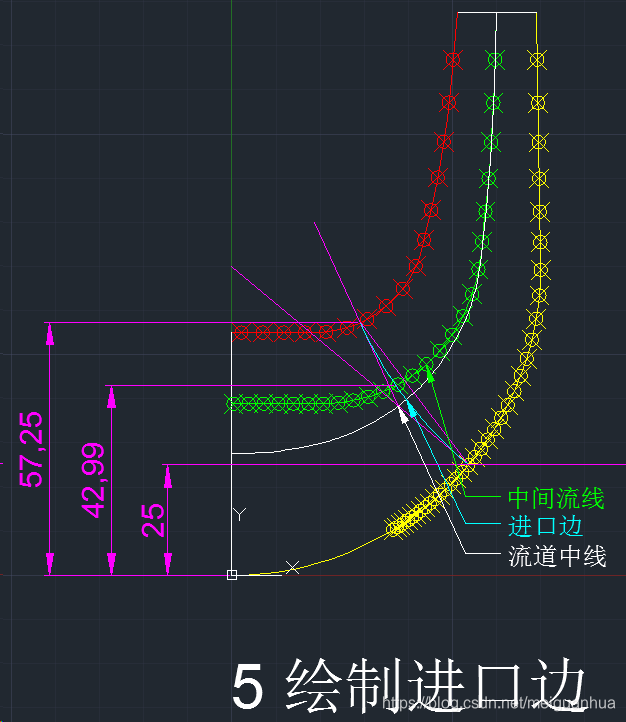

返回到最初画流道内切圆的那个图上去，然后呢，从轴线往上画$25mm$的直线段，找出后盖板的进口边交点$B$位置，之后，从这个位置做个垂线，就是该段圆弧的半径了，交流道中线（内切圆圆心拟合曲线，并非中间流线）于点$O$点，这个$O$点就是该处内切圆的圆心。从$O$点画$OA$交前盖板于$A$点，同时$OA$要垂直于前盖板，其实就是从$O$点画个前盖板圆弧的半径和前盖板交到了$A$点而已。这样，做个过$A$和$B$的圆弧，并且该圆弧和$OA$以及$OB$都是相切的就好了，就能保证$AB$弧就是所希望获得的过流断面，也就是进口边！进口边画好后，复制到当前位置上就好了。
