刚好有个项目需要整理水库的左下、左上、右上、右下坐标,常规笨方法是在每个水库的四周放4个点,然后通过arcgisd计算点要素坐标获取,但这个工作量很大且四个方位的位置不一定准确,那么如何能正确、快速获取到这个坐标呢?这里为大家介绍一种实现的方法,该方法适用于所有图斑四个方位坐标的获取,希望能对同学们有所帮助。
操作步骤:
1在水库图层添加字段
打开水库图层属性表,添加“东至、西至、南至、北至”四个字段,字段类型均选择Double(双精度),用于存放四个方位的坐标信息,这里只列举添加“东至”字段的步骤,用同样的方法分别添加“西至、南至、北至”字段,如下图所示:

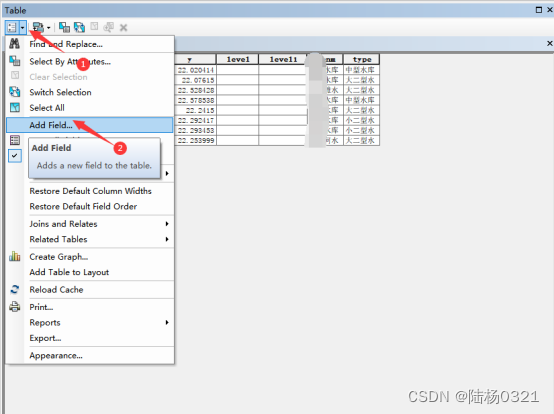

添加字段1

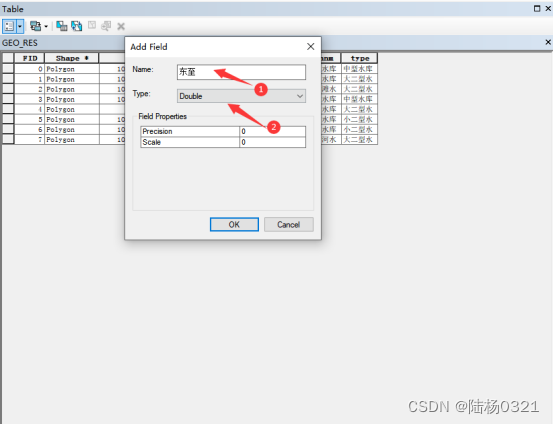

添加字段2
2计算东西南北四至坐标

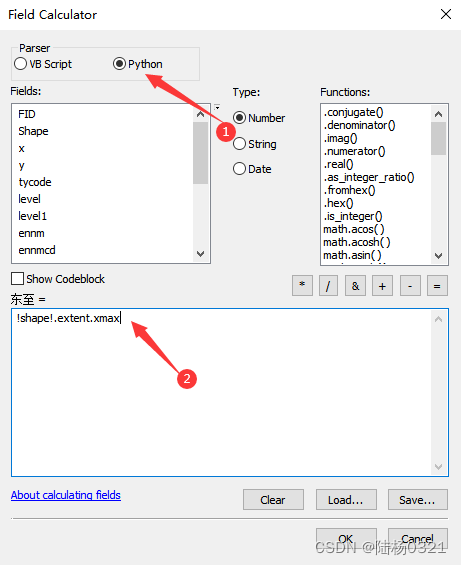

打开水库图层属性表,选中东至字段右击选择字段计算器,在弹出的字段计算器框内选择解析程序为“Python”,在下面输入!shape!.extent.xmax计算坐标信息,如下图所示:
注:这里的xmax是指x轴最大的数,那么为什么不是x轴最小的值或者y轴最大最小值呢,这个是根据左右岸和xy轴的对应关系来确定的,我们平时常说左西右东,左对应的就是xy轴西边,对应的是x轴的正数,所以东至转换成xy轴坐标就是(xmax,0),西至转换成xy轴坐标就是(xmin,0),南至转换成xy轴坐标就是(0,ymin),北至转换成xy轴坐标就是(0,ymax)。
东至坐标计算

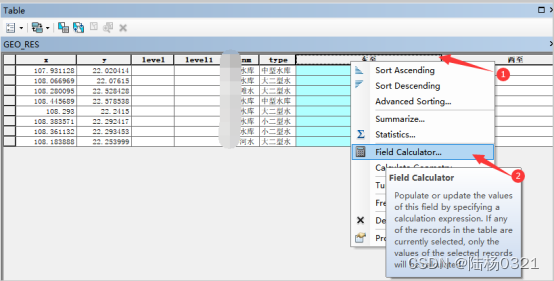

东至字段计算

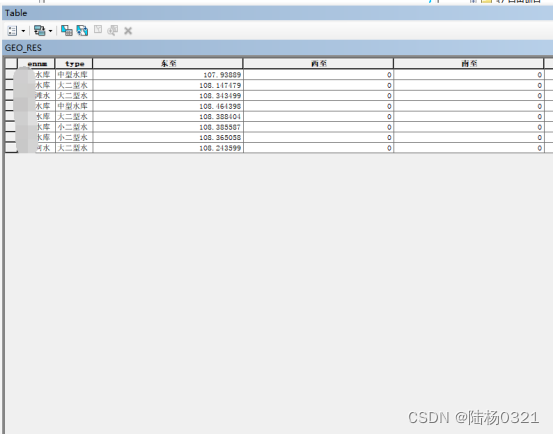

东至坐标计算结果
同样的方法计算西至、南至和北至,分别对应的代码为西至:!shape!.extent.xmin,南至:!shape!.extent.ymin和北至:!shape!.extent.ymax,计算结果如下图所示:

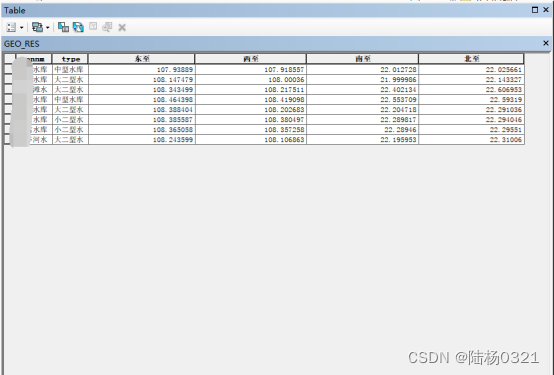

东西南北坐标计算结果
3计算左下、左上、右上、右下坐标
上面只是算出了东、西、南、北四个方位的坐标,要想得到左下、左上、右下、右上四个点的坐标就需要用东西南北坐标来做组合构建经纬度,首先先添加左上、左下、右上、右下四个字段,字段类型选择Text(文本)类型。

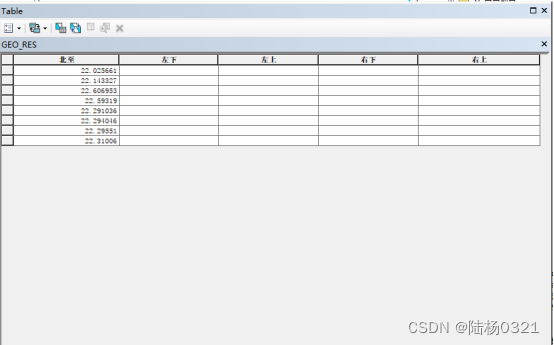

左下左上右下右上字段计算结果
选中“左下”字段右击选择字段计算器,将西至、南至坐标用“&”连接一起,经度、纬度坐标用“,”隔开,文本需要英文状态下的双引号括起来,所以左下代码输入[西至]&","&[南至],详细如下图:

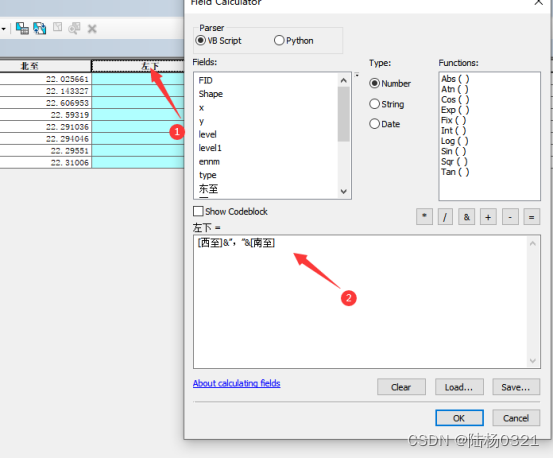

左下角坐标计算
同样的方法计算左上角、右上角和右下角,计算代码为:左上角([西至]&","&[北至])、右上角([东至]&","&[北至])和右下角([东至]&","&[南至]),最终计算结果如下图所示。

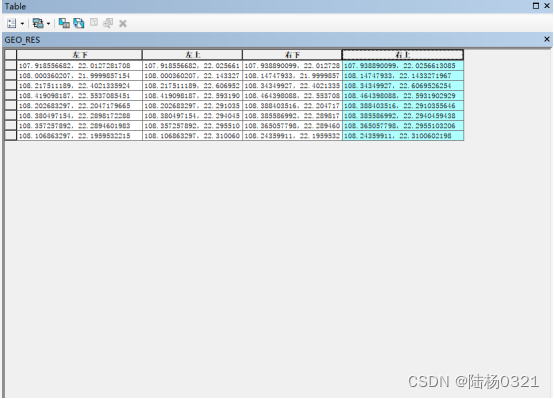

左下、左上、右上、右下角坐标计算结果
通过以上操作就可以快速、准确的计算出水库左下、左上、右上、右下四个方位角的坐标。
