COE文件与MIF文件使用方法

在FPGA开发中，COE文件和MIF文件是常用的存储器初始化文件。COE文件和MIF文件都用于导入存储器ROM或RAM的存储数据，但是它们的格式和语法有些不同。本文将介绍COE文件和MIF文件的使用方法。

一、COE文件

COE文件是一种常用的存储器初始化文件格式，常用于Xilinx Vivado软件中。COE文件可以包含对存储器内容的初始化值以及一些元数据信息。COE文件主要由两个部分组成：第一部分是头信息，第二部分是内存初始化数据。

1、创建COE文件

打开“Text Editor”，然后输入头信息和内存初始化数据，最后将文件保存为.coe格式。

MEMORY_INITIALIZATION_RADIX：定义数据类型，有效值为2（2进制）、10（10进制）、16（16进制）。

MEMORY_INITIALIZATION_VECTOR：定义存储数据，可以用空格、逗号分隔，回车符分隔。

memory_initialization_radix = 16;
memory_initialization_vector =
00, 01, 02, 03, 04, 05, 06, 07,
08, 09, 0A, 0B, 0C, 0D, 0E, 0F;

2、使用COE文件

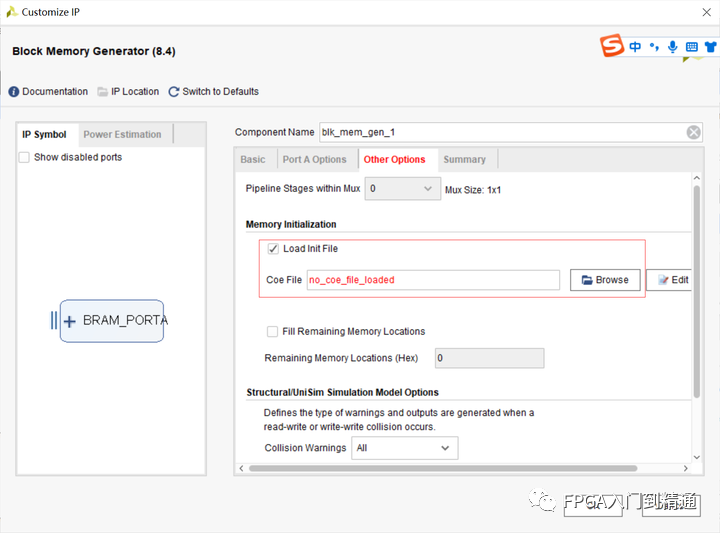

在Vivado中，需要将COE文件添加到项目中，然后将其设置为存储器IP核“BRAM”的初始化文件，加载界面如下：

二、MIF文件

MIF文件也是一种常用的存储器初始化文件格式，主要用于Altera Quartus软件中。MIF文件是一个文本文件，由两个部分组成：第一部分是元信息，第二部分是内存初始化数据，MIF文件可以手动编辑。

1、创建MIF文件

打开“Text Editor”并输入元信息和内存初始化数据，最后将其保存为.mif格式。

DEPTH=256; 存储器的深度，就是存多少个数据

WIDTH=8 ;  存储器的数据位宽，就是每个数据多少位

ADDRESS_RADIX=DEC ;  设置地址基值的进制表示，可以设为BIN（二进制），OCT（八进制），DEC(十进制)，HEX(十六进制)

DATA_RADIX=DEC ; 设置数据基值的进制表示， 同上

CONTENT  BEGIN 数据区开始

END；数据区结束

DEPTH = 16;
WIDTH = 8;
ADDRESS_RADIX = HEX;
DATA_RADIX = HEX;

CONTENT BEGIN
0 : 00,
1 : 01,
2 : 02,
3 : 03,
4 : 04,
5 : 05,
6 : 06,
7 : 07,
8 : 08,
9 : 09,
A : 0A,
B : 0B,
C : 0C,
D : 0D,
E : 0E,
F : 0F;
END;

2、使用MIF文件

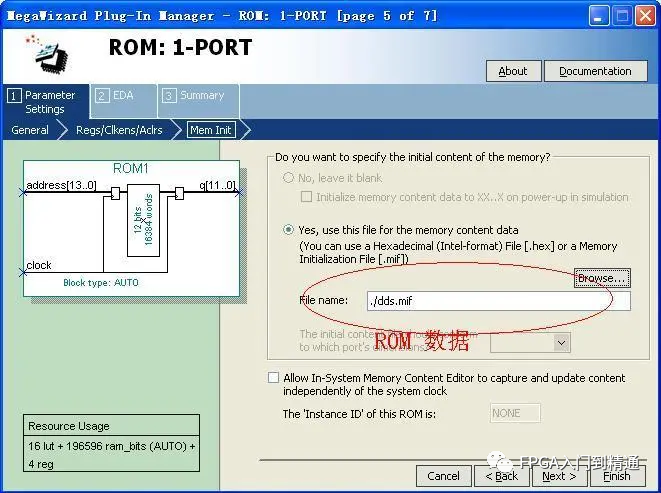

使用MIF文件与使用COE文件类似，在Quartus软件中需要将MIF文件添加到项目中，并设置为存储器IP核的初始化文件。

三、总结

COE文件和MIF文件都是常用的存储器初始化文件格式，使用COE文件和MIF文件来完成存储器初始化可以提高开发效率，减少手动编写初始化程序的时间和工作量，可以通过matlab、C、python等来生成数据。

---
