struct files_struct和struct fdtable的初始化

我们先来列出struct files_struct和struct fdtable的定义，为了讨论方面，下面的定义中略去了很少一部分的锁成员，下面的代码均摘自linux 2.6.24。

struct files_struct在<include/linux/fdtable.h>中定义如下：


  struct files_struct {

      atomic_t count;

      struct fdtable *fdt;

      struct fdtable  fdtab;

      int next_fd;

      struct embedded_fd_set close_on_exec_init;

      struct embedded_fd_set open_fds_init;

      struct file * fd_array[NR_OPEN_DEFAULT];

  };

struct fdtable定义如下：


  struct fdtable {

      unsigned int max_fds;

      struct file ** fd; /* 当前fd_array */

      fd_set *close_on_exec;

      fd_set *open_fds;

      struct rcu_head rcu;

      struct files_struct *free_files;

      struct fdtable *next;

  };

在struct files_struct中包括一个struct fdtable变量实例和一个struct fdtable类型指针，而struct files_struct中的成员变量close_on_exec，open_fds，fd又分别指向struct files_struct中的成员close_on_exec_init，open_fds_init和fd_array。即一个结构中嵌套了另一个结构，被嵌套结构中的成员又反过来引用了属主的成员，这样看起来有些重复和让人迷惑。
在files_struct结构的初始化时，能更清晰的看出这种重复。如内核第一个进程(即进程init)的files_struct静态初始化:


   struct files_struct init_files = {

       .count      = ATOMIC_INIT(1),

       .fdt        = &init_files.fdtab,

       .fdtab      = {

           .max_fds        = NR_OPEN_DEFAULT,

           .fd               = &init_files.fd_array[0],

           .close_on_exec  = (fd_set *)&init_files.close_on_exec_init,

           .open_fds       = (fd_set *)&init_files.open_fds_init,

           .rcu            = RCU_HEAD_INIT,

       },

       .file_lock  = __SPIN_LOCK_UNLOCKED(init_task.file_lock),

   };

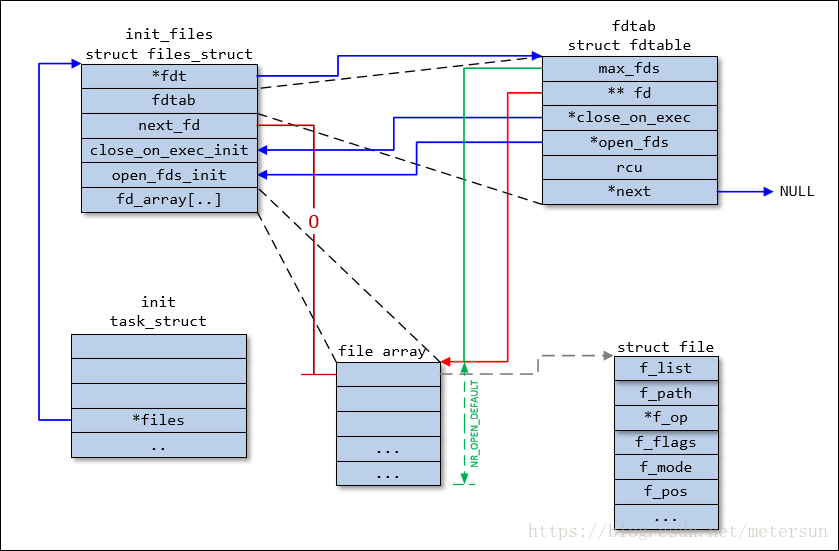

下图展示了上述代码初始化后各结构成员之间的关系：

可以看出，files_struct的成员fdt在这里初始化为其内嵌的struct fdtable变量实例(成员fdtab)地址，内嵌的struct fdtable实例变量的fd，close_on_exec，open_fds又指向属主的相应变量。那么这个fdtab存在的必要意义是什么呢（在此处看不出来，即使去除了该变量，也足以表达files_struct）？
我们知道，linux系统中，一个进程打开的文件数是有初步限制的，即其文件描述符数初始时有最大化定量，即一个进程一般只能打开NR_OPEN_DEFAULT个文件，该值在32位机上为32个，在64位机上为64个。上面的files_struct这种初始化正是体现了进程初步所能打开文件的内核结构描述。这里需要说明的是，这不仅仅限于类似上面的静态初始化，当init进程fork一个子进程时，也是如此（此时是files_struct是动态分配的）。
见下面的代码：


  static struct files_struct *alloc_files(void)

  {

      struct files_struct *newf;

      struct fdtable *fdt;

      newf = kmem_cache_alloc(files_cachep, GFP_KERNEL);

      if (!newf)

          goto out;

      atomic_set(&newf->count, 1);

      spin_lock_init(&newf->file_lock);

      newf->next_fd = 0;

      fdt = &newf->fdtab;

      fdt->max_fds = NR_OPEN_DEFAULT;

      fdt->close_on_exec = (fd_set *)&newf->close_on_exec_init;

      fdt->open_fds = (fd_set *)&newf->open_fds_init;

      fdt->fd = &newf->fd_array[0];

      INIT_RCU_HEAD(&fdt->rcu);

      fdt->next = NULL;

      rcu_assign_pointer(newf->fdt, fdt);

  out:

      return newf;

  }

函数alloc_files的被调用流程是：

do_fork------>copy_process

|------>dup_task_struct------>alloc_task_struct

|------>copy_files------>dup_fd------>alloc_files

即先调用alloc_task_struct分配一个task_struct结构实例，然后使用alloc_files来分配并初始化files_struct变量实例。

上面的 files_struct初始化和上面例子中的静态初始化并无本质差别：

语句fdt = &newf->fdtab取出newf的struct fdtable实例变量fdtab的指针，然后通过rcu_assign_pointer函数将其赋值给newf->fdt，那么newf->fdt还是指向其自身中的struct fdtable实例变量，fdt的成员close_on_exec、open_fds和fd也是如此。

struct files_struct扩充

当进程打开的文件数超过NR_OPEN_DEFAULT时，就要在对上面的已初始化的struct files_struct(更准确的说是其所包含的数据对象)进行扩充。

上面对于struct files_struct和struct fdtable这种互相引用及其冲突讨论了很多，其实内核中之所以还使用了struct fdtable，根本目的是为了应对这种扩充。

当进行struct files_struct扩充时，会分配一个新的struct fdtable，为了叙述方便，下面该变量用指针用nfdt来表示。另外还分配了满足扩充要求的fd数组(即struct file数组），以及与fd相对的bitmap描述close_on_exec，open_fds的存储空间。

然后将新分配的close_on_exec，open_fds，fd空间指针赋值给nfdt->close_on_exec，nfdt->open_fds和nfdt->fd。注意，这里的close_on_exec，open_fds和上面初始化时close_on_exec_init，open_fds_init的差别：

close_on_exec，open_fds的最大值按bit来说为__FDSET_LONGS，实际值为1024位，即文件描述符的最大数为1024个。但它们也是按需分配，并和file数组的大小一致，分配的实际值会同时赋值给nfdt->max_fds。

分配并初始化新的struct fdtable变量后，原先指向fdtab的struct files_struct指针成员fdt，会调整为指向新分配的struct fdtable变量。这时，struct files_struct实例变量中就包含两个struct fdtable存储区：一个是其自身的，一个新分配的，用fdt指向。

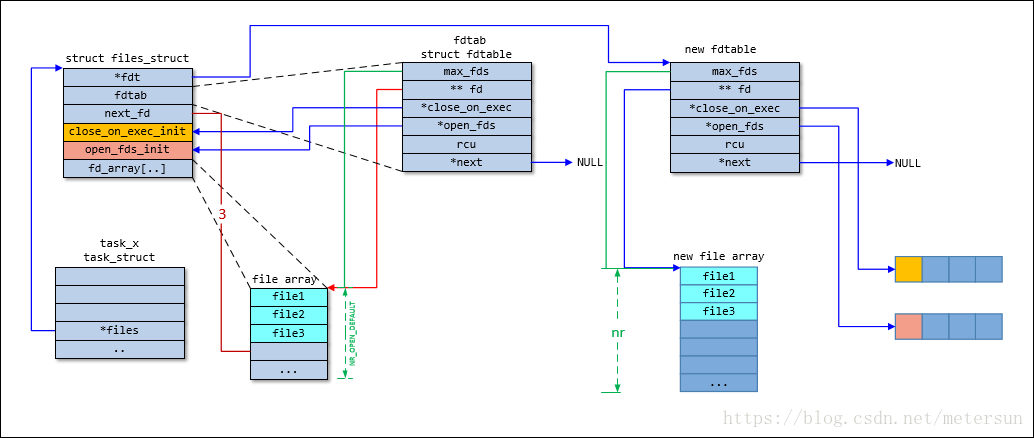

执行完上面的操作后，其关系如下图：

注意上图中同颜色的存储区，代表的是两者内容是一致的。即执行完上述的操作后，还要将旧的结构存储区的内容拷贝到新的存储区，这包括files_struct自身所包含的close_on_exec，open_fds，fd到新分配的close_on_exec，open_fds，fd的拷贝。

执行完上述拷贝之后，就要释放旧的struct fdtable，但这里并不执行执行该项释放操作（下面的讨论中会说明何时才进行释放操作）。

struct files_struct扩充使用内核源码中的expand_files来实现，expand_files会调用expand_fdtable：


  static int expand_fdtable(struct files_struct *files, int nr)

  {

      struct fdtable *new_fdt, *cur_fdt;

      new_fdt = alloc_fdtable(nr);      //分配了一个fdtable

      cur_fdt = files_fdtable(files);   //files->fdt

      if (nr >= cur_fdt->max_fds) {

          /* Continue as planned */

          copy_fdtable(new_fdt, cur_fdt);   //拷贝了其中的3个变量:fd,open_fds,close_on_exec

          rcu_assign_pointer(files->fdt, new_fdt);  //将新分配的fdtable赋值给files的fdt

            if (cur_fdt->max_fds > NR_OPEN_DEFAULT)  //注意它第一次初始化为NR_OPEN_DEFAULT

              free_fdtable(cur_fdt);

       }

      return 1;

  }

上面代码中包括：

先使用函数alloc_fdtable分配一个struct fdtable变量，以及close_on_exec，open_fds，file数组。

因为我们这里讨论的是扩充，所以接下来的if判断为真，那么执行旧的数据区到新分配数据区的拷贝，即函数copy_fdtable，拷贝操作上面已经进行过讨论，在此不再赘述。这里重点说明旧的数据区的释放:

if (cur_fdt->max_fds > NR_OPEN_DEFAULT)

free_fdtable(cur_fdt);

此处的cur_fdt是旧的struct fdtable变量指针，它的文件描述符数初始化为NR_OPEN_DEFAULT，显然if判断为假，并不执行free_fdtable来进行旧的struct fdtable释放。那么何时才进行释放呢？

我们下面来分析free_fdtable函数，该函数会引起free_fdtable_rcu的调用，简化的free_fdtable_rcu函数代码如下：


  void free_fdtable_rcu(struct rcu_head *rcu)

  {

      struct fdtable *fdt = container_of(rcu, struct fdtable, rcu);

      struct fdtable_defer *fddef;

      if (fdt->max_fds <= NR_OPEN_DEFAULT) {

            kmem_cache_free(files_cachep,

                  container_of(fdt, struct files_struct, fdtab)); //这里释放的是files_struct本身

          return;

      }

      //上面是最初的分配，下面的是扩展分配(本次是再次扩展），注意扩展分配时fd,open_fds都是动态分配的，

      //所以可以用free释放掉。

      //另外，这里并没有显式的释放close_on_exec指向的内存

      if (fdt->max_fds <= (PAGE_SIZE / sizeof(struct file *))) {

          kfree(fdt->fd);

          kfree(fdt->open_fds);

          kfree(fdt);

      } else {

               .....

      }

  }

上面的代码中，开头的if (fdt->max_fds <= NR_OPEN_DEFAULT)判断语句为真，此时是struct files_struct没有进行扩充，而需要释放files_struct本身时，对free_fdtable_rcu的调用。这时，会执行kmem_cache_free，以container_of(fdt, struct files_struct, fdtab)为需要释放存储空间的指针参数，来完成释放。

下一个if语句块就是扩充后struct files_struct的释放，注意此时暗含的条件是fdt->max_fds大于NR_OPEN_DEFAULT，即进行扩充后的释放，但我们前面讨论的expand_fdtable不会执行到free_fdtable_rcu（第一次扩充），而此处的fdt->max_fds大于NR_OPEN_DEFAULT表示的是二次扩充，即在我们前面讨论的扩充基础上的再次扩充，此时就需要释放上面讨论的新分配的struct fdtable，以及open_fds和file array。

这里并没有看到释放close_on_exec，其实在函数alloc_fdtable中分配open_fds和close_on_exec时，是将二者统一分配的，所以上面的kfree(fdt->open_fds)语句用来释放这个统一分配的存储区，close_on_exec的分配空间一同释放。

最后列出空间分配函数alloc_fdtable的代码：


  static struct fdtable * alloc_fdtable(unsigned int nr)

  {

      struct fdtable *fdt;

      char *data;

      data
  =
  alloc_fdmem
  (
  nr
  *
  sizeof
  (
  struct
  file
  *
  ));

  //这里可以看出fdt->max_fds是最大的文件描述

                                                        //符， 即分配了多少个file结构体

      fdt->fd = (struct file **)data;

      //下面乘2的意思是open_fds + close_on_exec
    data = alloc_fdmem(max_t(unsigned int,

                   2 * nr / BITS_PER_BYTE, L1_CACHE_BYTES));

      fdt->open_fds = (fd_set *)data;

      data += nr / BITS_PER_BYTE;

      fdt->close_on_exec = (fd_set *)data;

      INIT_RCU_HEAD(&fdt->rcu);

      fdt->next = NULL;

      return fdt;

       ...

  }
