DS18B20应用笔记

目录

1. 单总线驱动DS18B20

1.1 硬件结构

1.2 时序分析

1.2.1 初始化DS18B20

1.2.2 写数据指令

1.2.3 读数据指令

1.3 固件实现

1.3.1 设计流程图

1.3.2 接口实现

1.3.3 使用接口实现读取数据

1.4 测试

1.5 阻塞模式下运行时间

2 非阻塞模式操作DS18B20

2.1 背景

2.2 非阻塞模式实现原理

2.3 固件实现

2.4 函数性能测试

2.4.1 INIT_DQ步骤时间

2.4.2 触发温度转换命令时间

2.4.3 读温度数据命令时间

2.4.4 读数据指令

2.5 总结

3 详解DS18B20内部结构

3.1 DS18B20 概述

3.2 DS18B20 特性

3.3 DS18B20内部结构

3.4 温度测量

3.4.1 获取温度值

3.4.2 C语言实现温度值转换

---

1. 单总线驱动DS18B20

DS18B20-PAR 1-Wire寄生供电数字温度计 | 亚德诺（ADI）半导体 (analog.com)

1.1 硬件结构

DS18B20的DQ和MCU的PB1引脚连接

1.2 时序分析

首先看一下整个读写过程的数据流波形（1-wire 协议）

1） 初始化波形

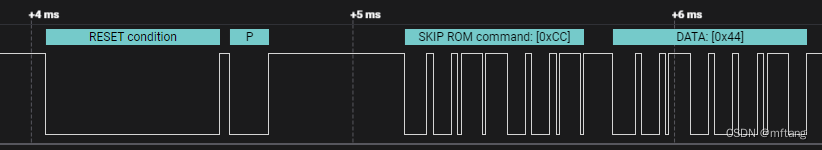

2）配置指令波形

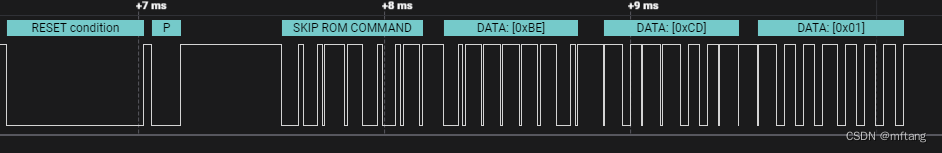

3）读取数据波形

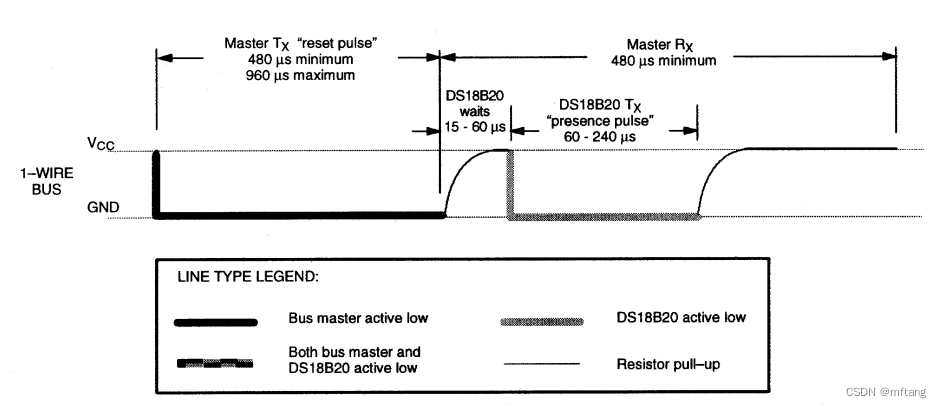

1.2.1 初始化DS18B20

分析：

Mater： 1->0, 持续时间 480us < time < 960 us, 然后IO配置为输入引进，master开始监测DQ电平

DS18B20: 在IO配置为输入后15us ~ 60 us，当DQ=0时，Initial成功。

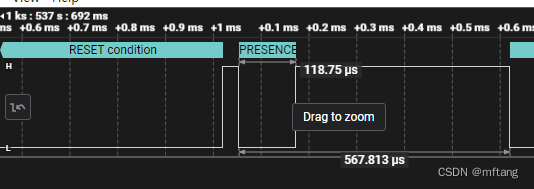

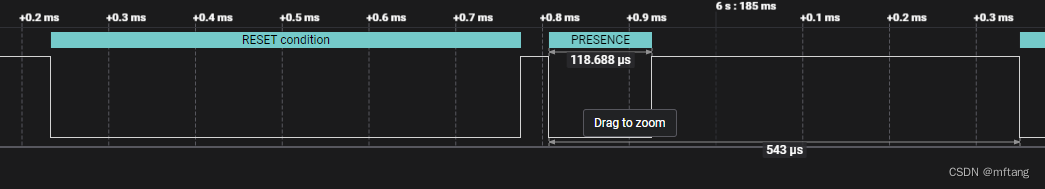

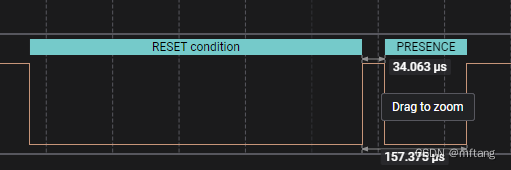

使用逻辑分析仪捕捉波形：

1） MCU触发DS18B20在线信号，master波形：1----->0，该电平时间要求 480us < T < 960us, 本程序选择500us 左右时间 。

2） MCU IO切换为输入模式，此时主设备等待DS18B20发送在线信号，其时间范围 15us < T < 60us，本例选择时间为 34us 左右。

3） DS18B20响应波形：0 ------>1 , DS18B20发送响应在线信号。持续时间范围 60us < T < 240us，本例选择时间为124us左右。

4）DS18B20响应在线信号后，释放总线，此时IO电平：0-------->1, 该过程持续时间 T > 480 us, 本例选择时间为568us左右。

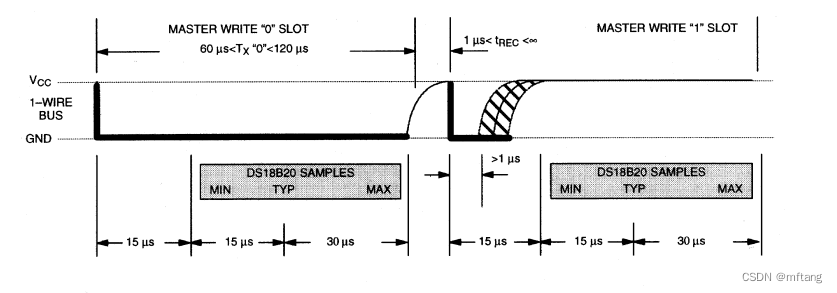

1.2.2 写数据指令

分析：

Master 首先发送一个写触发信号，Master IO: 1---->0, 该信号持续时间 T >= 15us, 然后DS18B20 IO开始采样master发送的信号。

1) Master发送0，则在master IO从1---->0后( 15us), 继续保持最大时间T< 45us

2) Master发送0，则在master IO从1---->0后（15us），IO值从0----->1,并保持此值，DS18B20采样到数据后，会自动释放该总线。

波形分析：

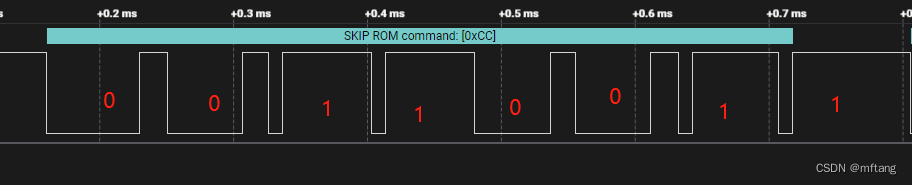

发送数据 0xcc，写数据顺序，高位在前，低位在后，其时序如下

时序分析

1）写 0 时序

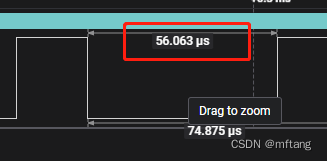

写数据0波形，首先Master 从1---->0, 触发写响应，在低电平保持时间56us 左右。

低电平保持时间：

2）写1时序

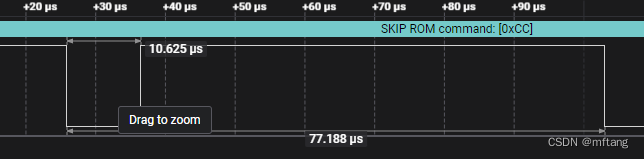

写数据1波形，首先Master 从1---->0, 触发写响应，在低电平持续15us后，IO电平0----->1, 并保持60us 左右。由通过波形可以看出，触发信号：1----->0, 其中低电平保持时间11us左右

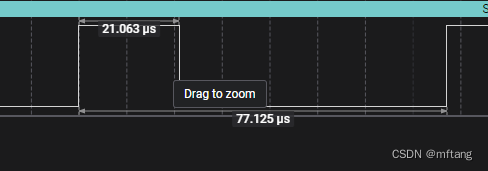

高电平保持时间：

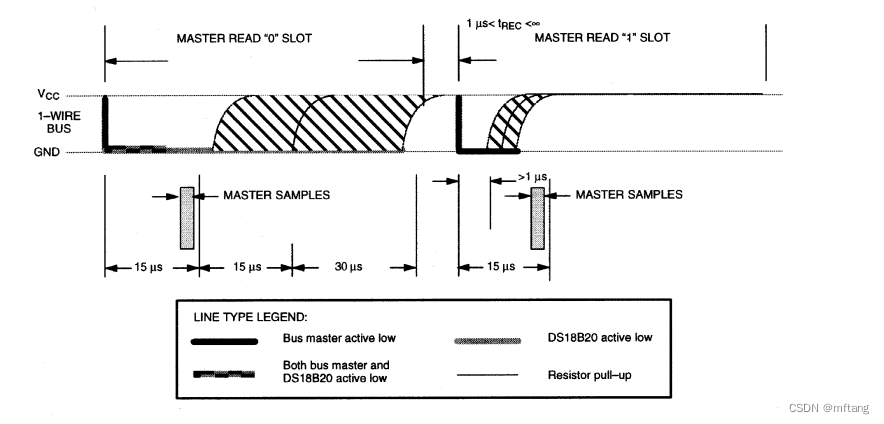

1.2.3 读数据指令

分析：

读数据： Master电平1------>0, 该电平持续 T < 15us, 然后释放总线，等待DS18B20发送数据。DS18B20在接收到读触发信号后发送数据电平。 Master 在释放总线等待15us以后开始采样数据。采样数据如果为高电平，则该数据位为1；采样数据位低电平，则该数据位0。

波形分析：

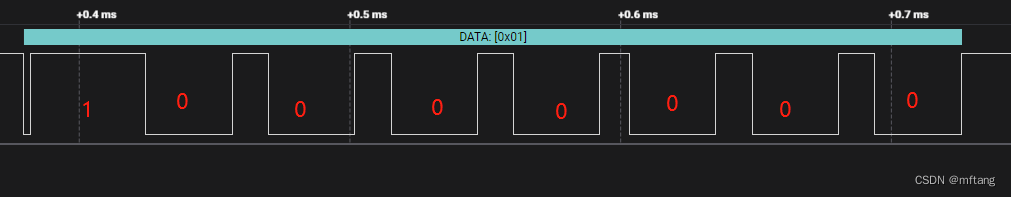

接收数据0x01。 master首先发送接收数据触发信号1------->0, 然后释放总线，DS18B20向Master发送数据信号。

时序分析：

1） 读0时
