DICOM体位信息说明

DICOM数据方向

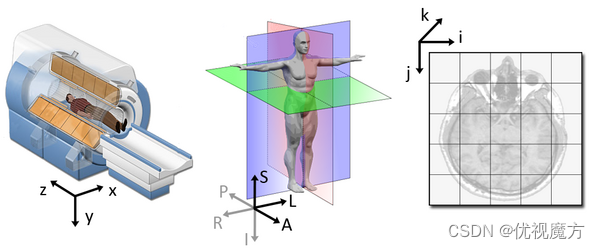

DICOM中定义了一个以病人为基础的坐标系①，该坐标系是笛卡尔空间直角坐标系。

DICOM中的跟图像相关的字段为：

[0010,2210]( Anatomical Orientation Type )  = BIPED    二足动物(默认)

                                                                       = QADRUPED  四足动物

以人举例，标准定义的方向是

+X 右肩膀到左肩膀

+Y 前胸到后背

+Z 足到头

由此可知，该坐标系是右手坐标系。

[7FE0,0010]( Pixel Data )，图像存储方式为从左到右，从上到下。它是行优先存储（第1行、第2行、第3行……），可以直接当作称为DICOM像素数组②。

PixelData的尺寸由Rows和Columns定义：

[0028,0010]( Rows )     = 行数，即图像的高度，ImageHeight

[0028,0011]( Columns )   = 列数，即图像的宽度，ImageWidth

[0028,0030]( Pixel Spacing ) 像素间距，单位是毫米(mm)

例如PixelSpacing=0.625\0.815，表示水平像素间距为0.625mm,垂直间距为0.815mm。

[0020,0032]( Image Position )3个浮点数，标记了左上角像素点（第1个像素点，即第0行第0列的像素）在空间中的位置。

[0020,0037]( Image Orientation )3个浮点数为1组，共2组。分别标记了第一行与坐标轴的余弦值和第一列与坐标轴的余弦值。

[0028,0004]( Photometric Interpretation )略

[0028,0100]( Bits Allocated )略

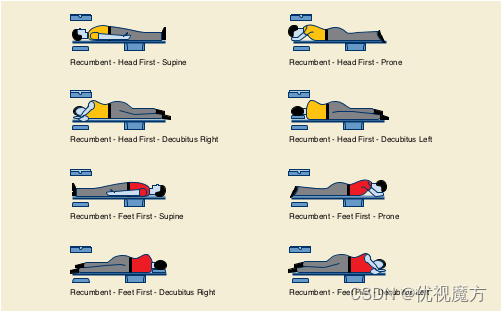

[0018,5100]( Patient Position )标记了患者的体位。

                HFP      Head First-Prone                                       头先，俯卧

              HFS      Head First-Supine                                        头先，仰卧

              HFDR   Head First-Decubitus Right                          头先，右侧卧

              HFDL    Head First-Decubitus Left                            头先，左侧卧

              FFDR    Feet First-Decubitus Right                           脚先，右侧卧

              FFDL    Feet First-Decubitus Left                              脚先，左侧卧

              FFP       Feet First-Prone                                           脚先，俯卧

              FFS       Feet First-Supine                                         脚先，仰卧

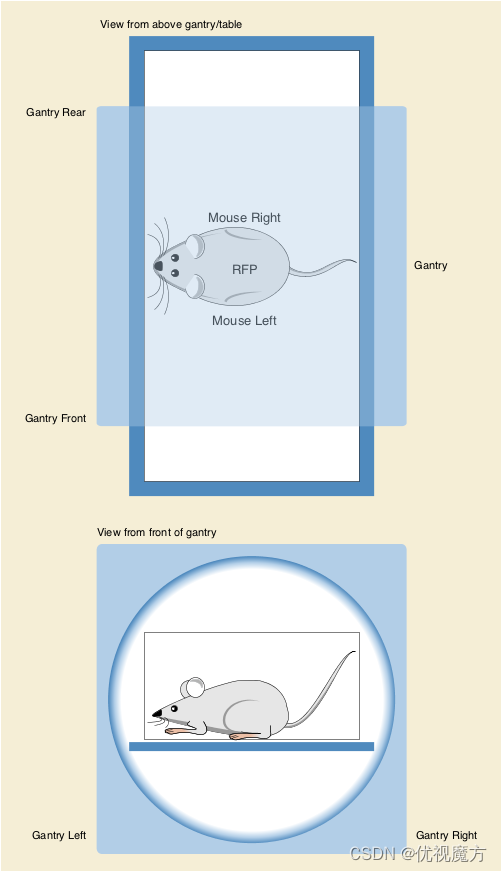

              LFP       Left First-Prone                                            左臂先，俯卧

              LFS       Left First-Supine                                          左臂先，仰卧

              RFP      Right First-Prone                                          右臂先，俯卧

              RFS      Right First-Supine                                        右臂先，仰卧

              AFDR   Anterior First-Decubitus Right                      胸先，右侧卧

              AFDL    Anterior First-Decubitus Left                        胸先，左侧卧

              PFDR   Posterior First-Decubitus Right                    背先，右侧卧

              PFDL    Posterior First-Decubitus Left                      背先，左侧卧

特别说明：患者体位不太精确，而且操作者有可能会出现输入错误体位。
