COMSOL进行PID控制器的优化分析

关注公众号→【COMSOL仿真交流】←更多精彩内容

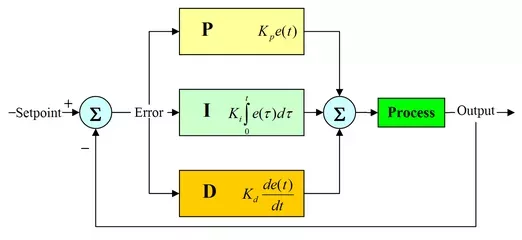

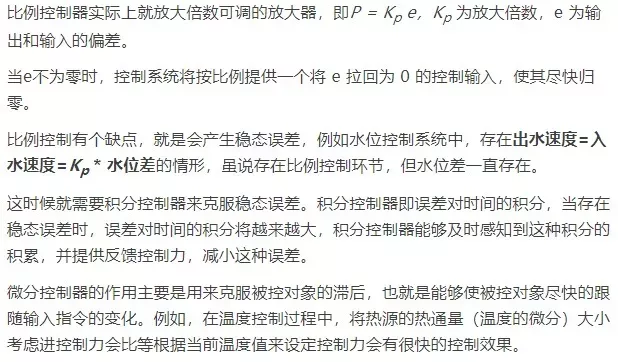

PID控制器PID控制器的控制量由误差的比例（P），积分（I）、微分（D）的线性组合组成。

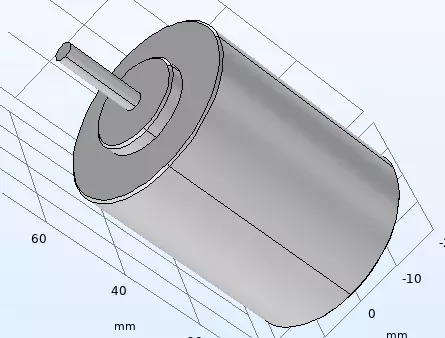

在COMSOL中进行PID控制器的仿真PID控制器的在使用过程中，最难的，也是唯一需要确定的就是比例常数，积分常数和微分常数，往往不同的参数对控制性能有着巨大的影响，而且，随着工作状态的变化，控制参数往往需要跟踪调整。借助有限元仿真分析软件，控制工程师能够提前优化PID控制器的性能。1PID伺服电机模型伺服电机一般内置PID控制器，本例中，我们选取直线伺服电机作为研究对象。电机几何模型如下图所示，电机动子部分和定子部分设置了接触对，采用多体动力学模块分析，静子和动子之间设置圆柱关节。圆柱关节设置为弹性关节，并设置弹性系数和阻尼系数。
