cpufreq framework提供机制（cpufreq driver）与策略（cpufreq governor），此外提供了cpufreq core来对机制和策略进行管理。
主要代码路径：
driver/cpufreq/cpufreq.c
include/linux/cpufreq.h
drivers/cpufreq/cpufreq_userspace.c

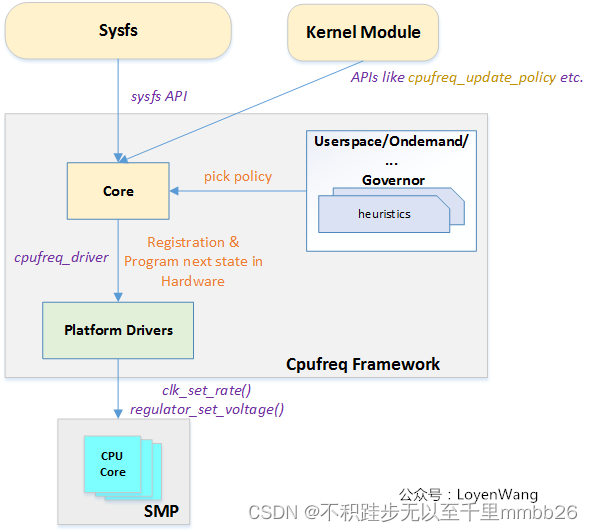

框架图：
在这里插入图片描述

看起来与cpuidle framework的图很像，但是有些差别如下：

用户层与cpufreq framework的交互，主要是通过sysfs，这个可以在/sys下看到很多文件，而Kernel Module也可以使用某些接口来回调它；
系统只允许有一个Platform Drivers，为全局变量cpufreq_driver，cpufreq core通过它去回调驱动；
驱动与硬件的交互，通过如set_clk_rate/regulator_set_voltage等接口去设置CPU的时钟和电压，而不再是cpu_ops；
有一个全局的governor链表cpufreq_governor_list，可以通过查找链表来选择合适的governor；

CPUfreq框架大体可以分为下面几个模块：

1）驱动层：提供不同类型CPU的调节频率的驱动能力

2） Governor：提供动态调频的算法

3）核心层：计算机领域的任何问题都可以通过增加一个间接的中间层来解决，CPUfreq核心层其实就是一个中间层，向下提供不同类型CPU驱动的框架接口(注册cpufreq_driver驱动)，向上提供不同调频governor的算法接口(注册cpufreq_governor)。同时统一提供对外的API跟sysfs调试接口。我们在进行一些性能功耗的基础调试的时候，会用到了一些sysfs debug的的接口，比如
深入浅出CPUFreq
通过主动提升频率来初步的进行问题的界定与排查。

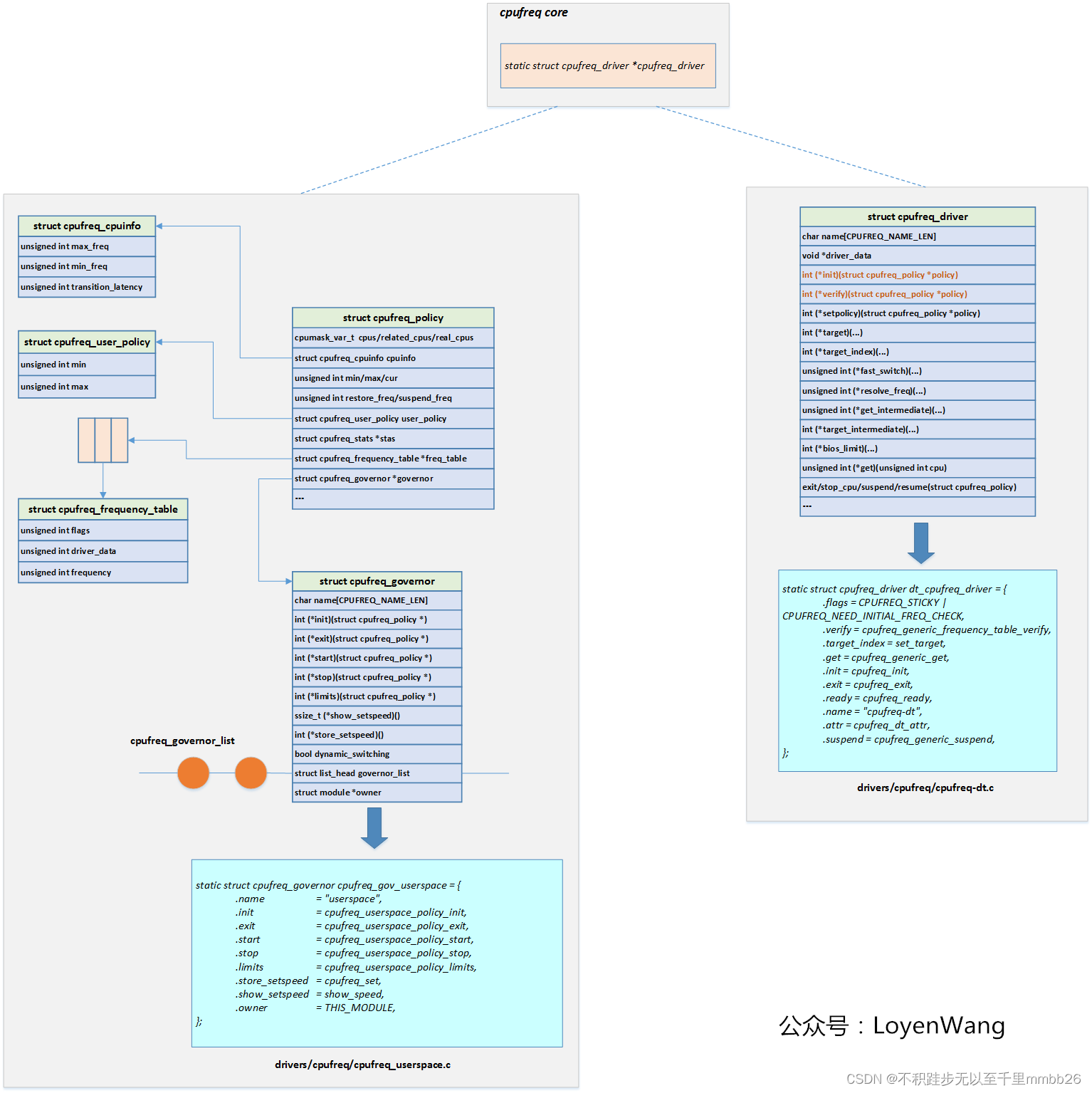

核心的数据结构有三个：
struct cpufreq_policy：用于描述不同的policy，涉及到频率表、cpuinfo等各种信息，并且每个policy都会指向某个governor；
struct cpufreq_governor：用于对policy的管理；
struct cpufreq_driver：用于描述具体的驱动程序；
如下图：
在这里插入图片描述
cpufreq core是cpufreq framework的核心模块，和kernel其它framework类似，它主要实现三类功能：

对上，以sysfs的形式向用户空间提供统一的接口，以notifier的形式向其它driver提供频率变化的通知；

对下，提供CPU core频率和电压控制的驱动框架，方便底层driver的开发；同时，提供governor框架，用于实现不同的频率调整机制；

内部，封装各种逻辑，实现所需功能。这些逻辑主要围绕struct cpufreq_driver、struct cpufreq_policy和struct cpufreq_governor三个数据结构进行。

1）struct cpufreq_driver

struct cpufreq_driver用于抽象cpufreq驱动，是平台驱动工程师关注最多的结构，其定义如下：

 /* include/linux/cpufreq.h */
 struct cpufreq_driver {
     char            name[CPUFREQ_NAME_LEN];
     u8            flags;
     void            *driver_data;

     /* needed by all drivers */
     int    (*init)        (struct cpufreq_policy *policy);
     int    (*verify)    (struct cpufreq_policy *policy);

     /* define one out of two */
     int    (*setpolicy)    (struct cpufreq_policy *policy);

     /*
      * On failure, should always restore frequency to policy->restore_freq
      * (i.e. old freq).
      */
     int    (*target)    (struct cpufreq_policy *policy,    /* Deprecated */
                  unsigned int target_freq,
                  unsigned int relation);
     int    (*target_index)    (struct cpufreq_policy *policy,
                  unsigned int index);
     /*
      * Only for drivers with target_index() and CPUFREQ_ASYNC_NOTIFICATION
      * unset.
      *
      * get_intermediate should return a stable intermediate frequency
      * platform wants to switch to and target_intermediate() should set CPU
      * to to that frequency, before jumping to the frequency corresponding
      * to 'index'. Core will take care of sending notifications and driver
      * doesn't have to handle them in target_intermediate() or
      * target_index().
      *
      * Drivers can return '0' from get_intermediate() in case they don't
      * wish to switch to intermediate frequency for some target frequency.
      * In that case core will directly call ->target_index().
      */
     unsigned int (*get_intermediate)(struct cpufreq_policy *policy,
                      unsigned int index);
     int    (*target_intermediate)(struct cpufreq_policy *policy,
                        unsigned int index);

     /* should be defined, if possible */
     unsigned int    (*get)    (unsigned int cpu);

     /* optional */
     int    (*bios_limit)    (int cpu, unsigned int *limit);

     int    (*exit)        (struct cpufreq_policy *policy);
     void    (*stop_cpu)    (struct cpufreq_policy *policy);
     int    (*suspend)    (struct cpufreq_policy *policy);
     int    (*resume)    (struct cpufreq_policy *policy);
     struct freq_attr    **attr;

     /* platform specific boost support code */
     bool                    boost_supported;
     bool                    boost_enabled;
     int     (*set_boost)    (int state);
 };

介绍该结构之前，我们先思考一个问题：由设备模型可知，driver是用来驱动设备的，那么struct cpufreq_driver所对应的设备是什么？也许从该结构中回调函数的参数可以猜到，是struct cpufreq_policy。

name，该driver的名字，需要唯一，因为cpufreq framework允许同时注册多个driver，用户可以根据实际情况选择使用哪个driver。driver的标识，就是name。

init，driver的入口，由cpufreq core在设备枚举的时候调用，driver需要根据硬件情况，填充policy的内容。

verify，验证policy中的内容是否符合硬件要求。它和init接口都是必须实现的接口。

setpolicy，driver需要提供这个接口，用于设置CPU core动态频率调整的范围（即policy）。

target、target_index，driver需要实现这两个接口中的一个（target为旧接口，不推荐使用），用于设置CPU core为指定频率（同时修改为对应的电压）。

后面的接口都是可选的。

有关struct cpufreq_driver的API包括：

 int cpufreq_register_driver(struct cpufreq_driver *driver_data);
 int cpufreq_unregister_driver(struct cpufreq_driver *driver_data);

 const char *cpufreq_get_current_driver(void);
 void *cpufreq_get_driver_data(void);

分别为driver的注册、注销。获取当前所使用的driver名称，以及该driver的私有数据结构（driver_data字段）。

2）struct cpufreq_policy

struct cpufreq_policy是比较抽象的一个数据结构，我们需要借助cpufreq core中的一些实现逻辑，去分析、理解它。

前面我们提到过一个问题，cpufreq driver对应的设备是什么？kernel是这样抽象cpufreq的：
在这里插入图片描述

cpufreq model抽象出一个CPU bus（对应的sysfs目录为/sys/devices/system/cpu/，所有的CPU device都挂在这个bus上。cpufreq是CPU device的一类特定功能，被抽象为一个subsys interface。

当CPU device和CPU driver匹配时，bus core会调用subsys interface的add_dev回调函数，相当于为该特定功能添加一个“device”，进而和该特定功能的“driver”（这里为cpufreq driver）匹配，执行driver的初始化（probe，或者其它）接口。

那么该“特定功能”应该用什么样的“device”表示呢？应具体功能具体对待。kernel使用cpufreq policy（即“调频策略”）来抽象cpufreq。所谓的调频策略，即频率调整的范围，它从一定程度上，代表了cpufreq的属性。这就是struct cpufreq_policy结构的现实意义：

 struct cpufreq_policy {
     /* CPUs sharing clock, require sw coordination */
     cpumask_var_t        cpus;    /* Online CPUs only */
     cpumask_var_t        related_cpus; /* Online + Offline CPUs */

     unsigned int        shared_type; /* ACPI: ANY or ALL affected CPUs
                         should set cpufreq */
     unsigned int        cpu;    /* cpu nr of CPU managing this policy */
     unsigned int        last_cpu; /* cpu nr of previous CPU that managed
                        * this policy */
     struct clk        *clk;
     struct cpufreq_cpuinfo    cpuinfo;/* see above */

     unsigned int        min;    /* in kHz */
     unsigned int        max;    /* in kHz */
     unsigned int        cur;    /* in kHz, only needed if cpufreq
                      * governors are used */
     unsigned int        restore_freq; /* = policy->cur before transition */
     unsigned int        suspend_freq; /* freq to set during suspend */

     unsigned int        policy; /* see above */
     struct cpufreq_governor    *governor; /* see below */
     void            *governor_data;
     bool            governor_enabled; /* governor start/stop flag */

     struct work_struct    update; /* if update_policy() needs to be
                      * called, but you're in IRQ context */

     struct cpufreq_real_policy    user_policy;
     struct cpufreq_frequency_table    *freq_table;

     struct list_head        policy_list;
     struct kobject        kobj;
     struct completion    kobj_unregister;

     /*
      * The rules for this semaphore:
      * - Any routine that wants to read from the policy structure will
      *   do a down_read on this semaphore.
      * - Any routine that will write to the policy structure and/or may take away
      *   the policy altogether (eg. CPU hotplug), will hold this lock in write
      *   mode before doing so.
      *
      * Additional rules:
      * - Lock should not be held across
      *     __cpufreq_governor(data, CPUFREQ_GOV_POLICY_EXIT);
      */
     struct rw_semaphore    rwsem;

     /* Synchronization for frequency transitions */
     bool            transition_ongoing; /* Tracks transition status */
     spinlock_t        transition_lock;
     wait_queue_head_t    transition_wait;
     struct task_struct    *transition_task; /* Task which is doing the transition */

     /* For cpufreq driver's internal use */
     void            *driver_data;
 };

该结构看着很复杂，现在只需要关心几个事情：

min/max frequency，调频范围，对于可以自动调频的CPU而言，只需要这两个参数就够了。

current frequency和governor，对于不能自动调频的CPU，需要governor设置具体的频率值。下面介绍一下governor。

struct cpufreq_policy不会直接对外提供API。

3） cpufreq governors

对于不能自动调频的CPU core，必须由软件设定具体的频率值。根据使用场景的不同，会有不同的调整方案，这是由governor模块负责的，如下：

 struct cpufreq_governor {
     char    name[CPUFREQ_NAME_LEN];
     int    initialized;
     int    (*governor)    (struct cpufreq_policy *policy,
                  unsigned int event);
     ssize_t    (*show_setspeed)    (struct cpufreq_policy *policy,
                      char *buf);
     int    (*store_setspeed)    (struct cpufreq_policy *policy,
                      unsigned int freq);
     unsigned int max_transition_latency; /* HW must be able to switch to
             next freq faster than this value in nano secs or we
             will fallback to performance governor */
     struct list_head    governor_list;
     struct module        *owner;
 };

name，该governor的名称。

governor，用于governor状态切换的回调函数。

show_setspeed、store_setspeed，用于提供sysfs “setspeed” attribute文件的回调函数。

max_transition_latency，该governor所能容忍的最大频率切换延迟。

cpufreq governors主要向具体的governor模块提供governor的注册和注销接口。

4）通过sysfs向用户空间提供的接口
