西门子 PROFINET 智能设备通讯

1.支持系列

S7-1500	全系列
S7-1200	V4.0 以上版本
200SAMRT	V2.6 以上版本

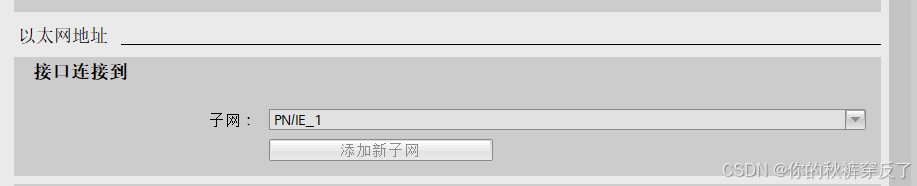

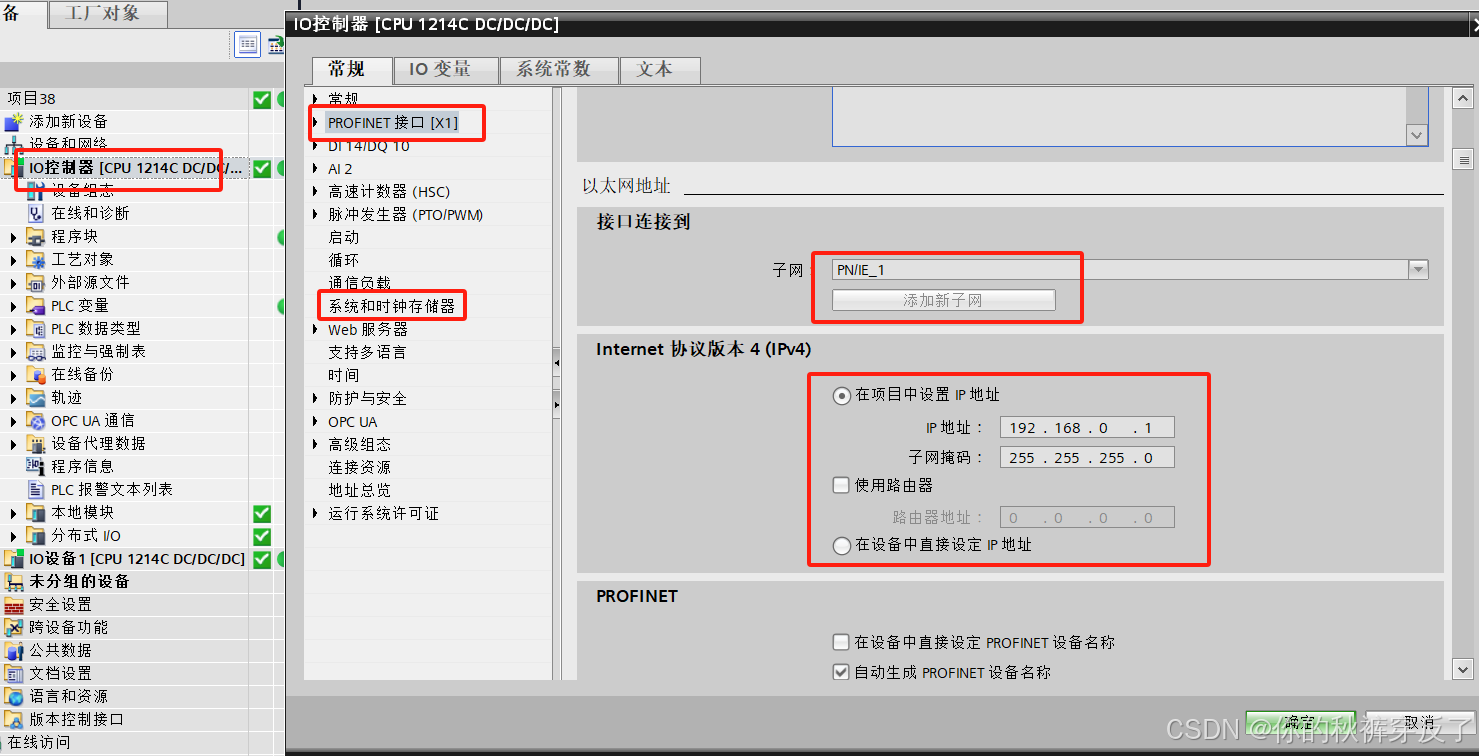

2.IO控制器操作。组1200CPU,命名“IO控制器”，开时钟。添加新子网

3.IO设备操作。组1200CPU,命名“IO设备1”。开时钟，子网选择。操作设备“勾选IO设备”。

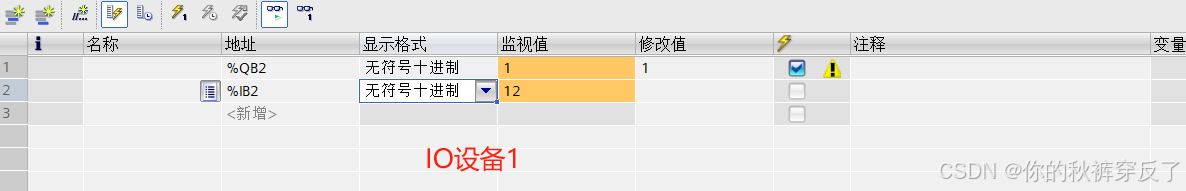

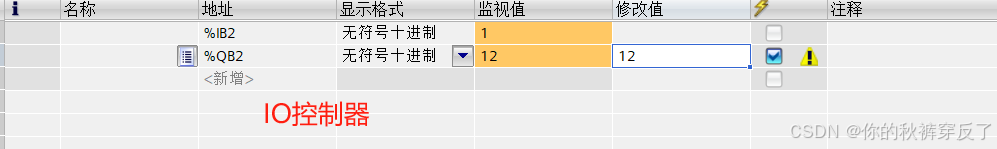

4.数据监控，通讯成功

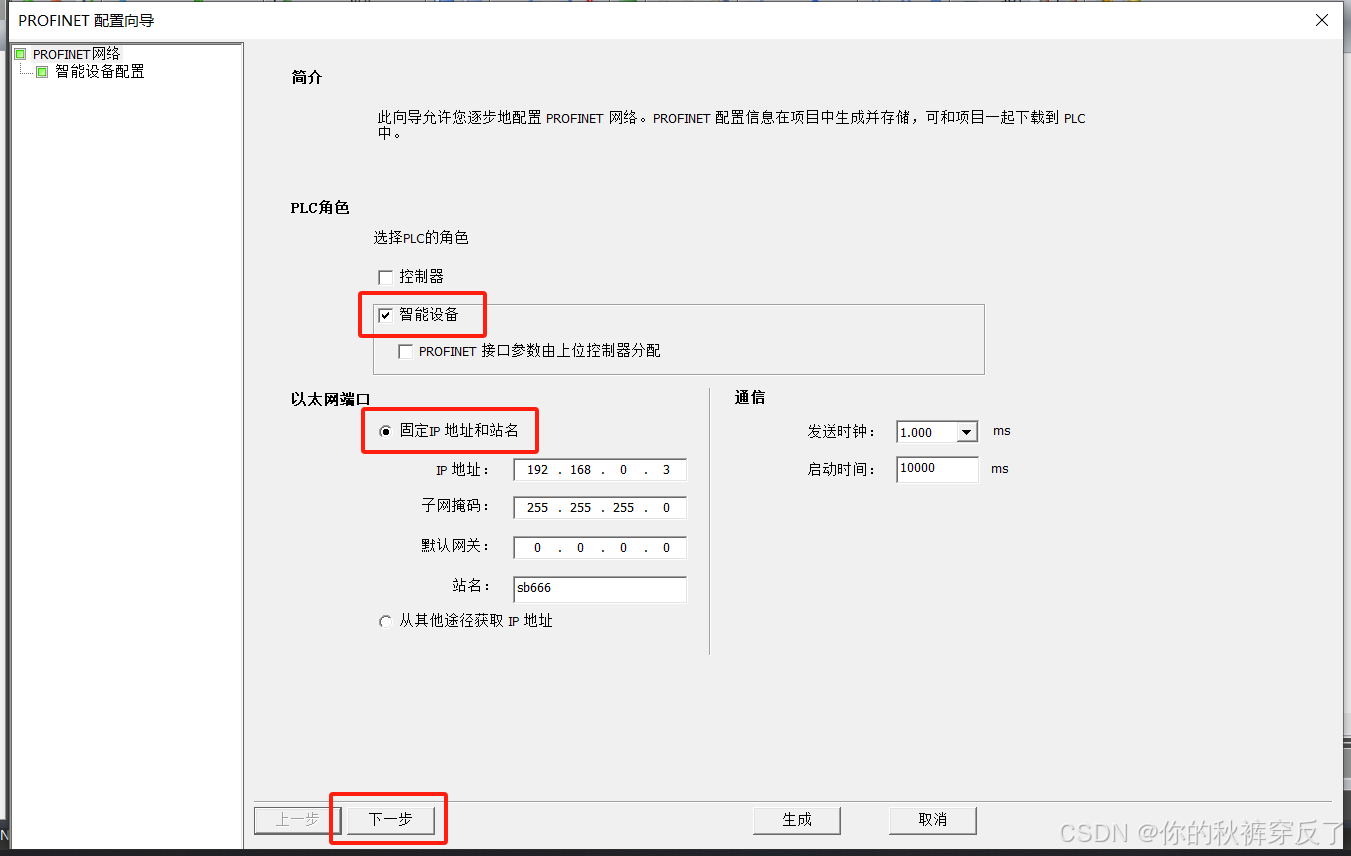

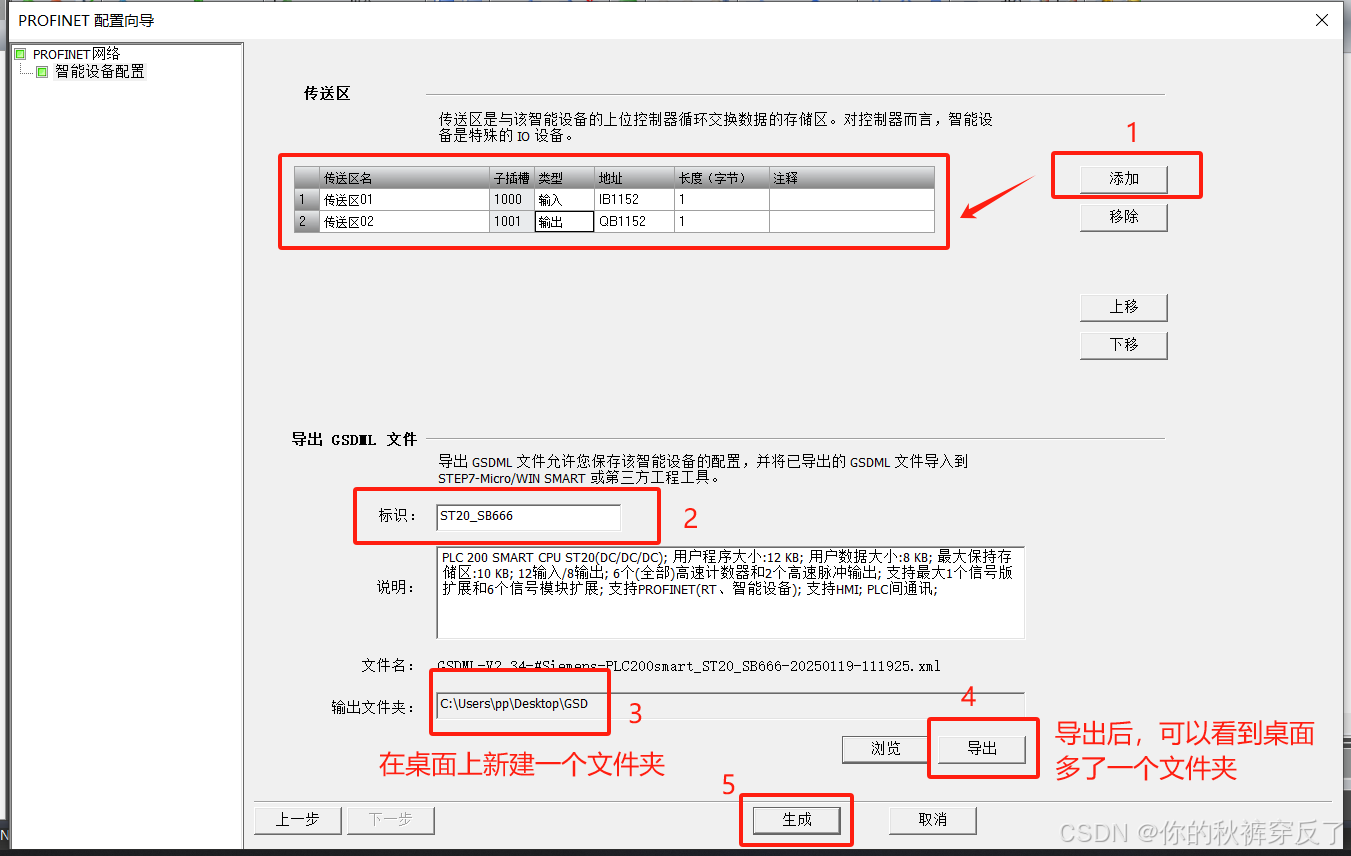

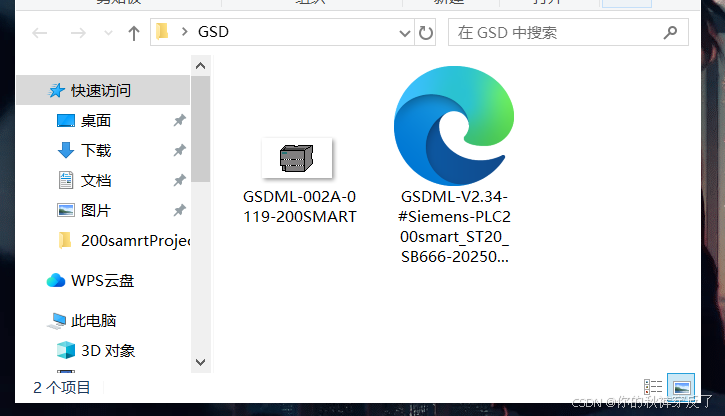

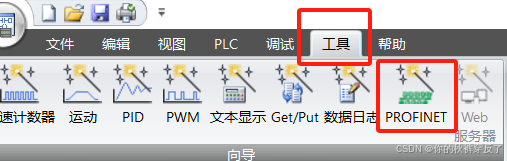

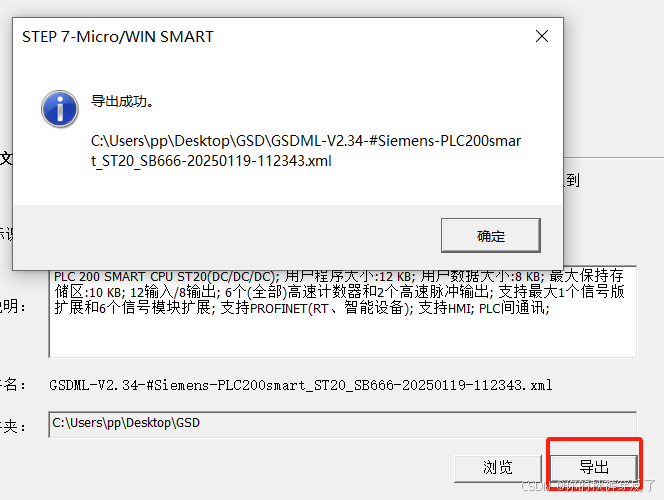

5.将S7-200SAMRT设置为IO设备。随便写一段程序，然后生成GSD文件。

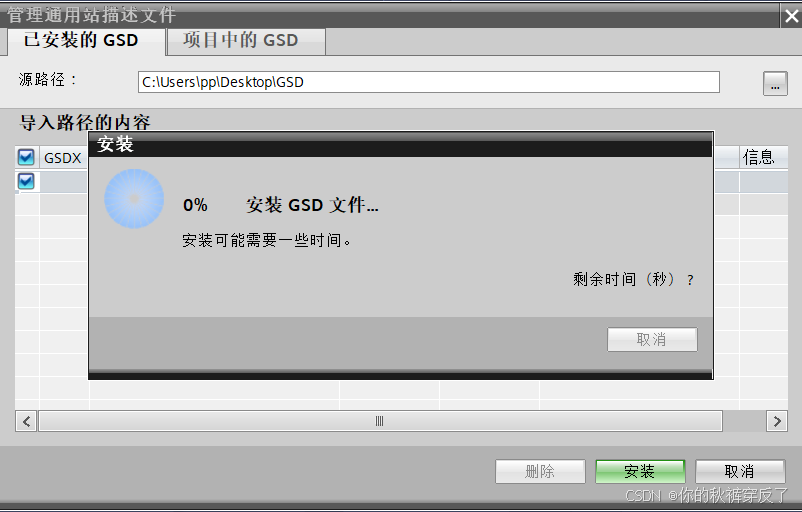

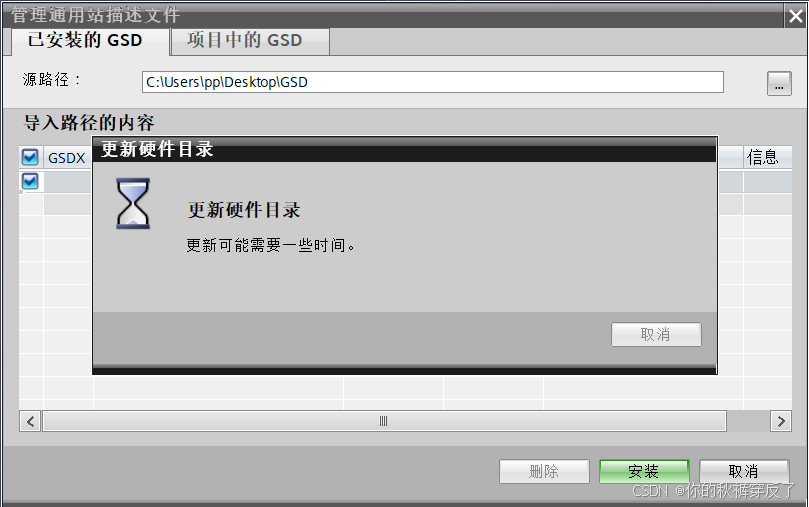

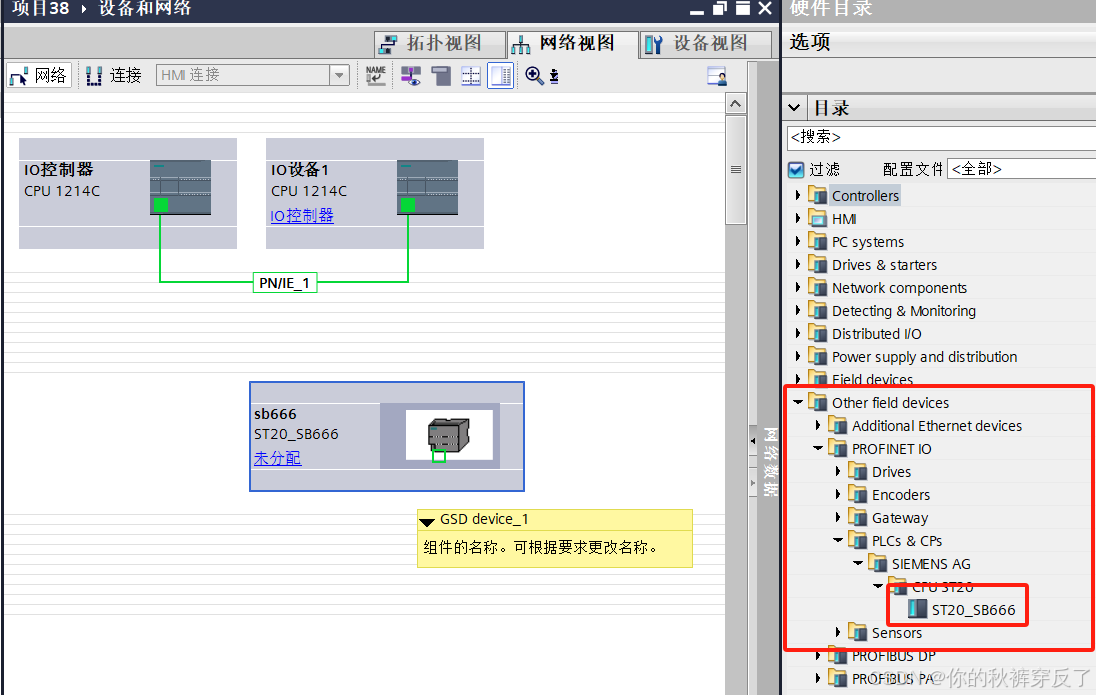

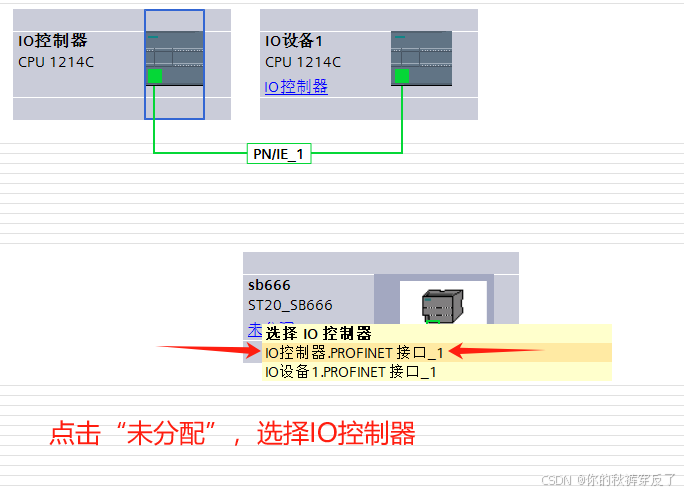

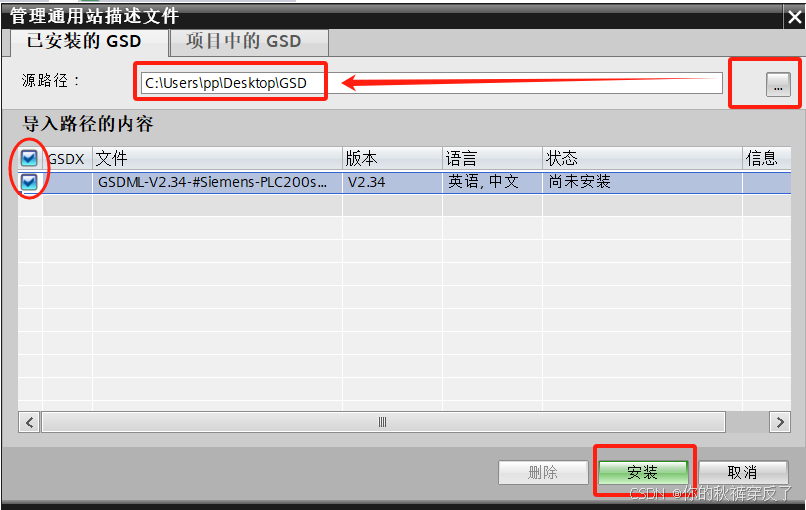

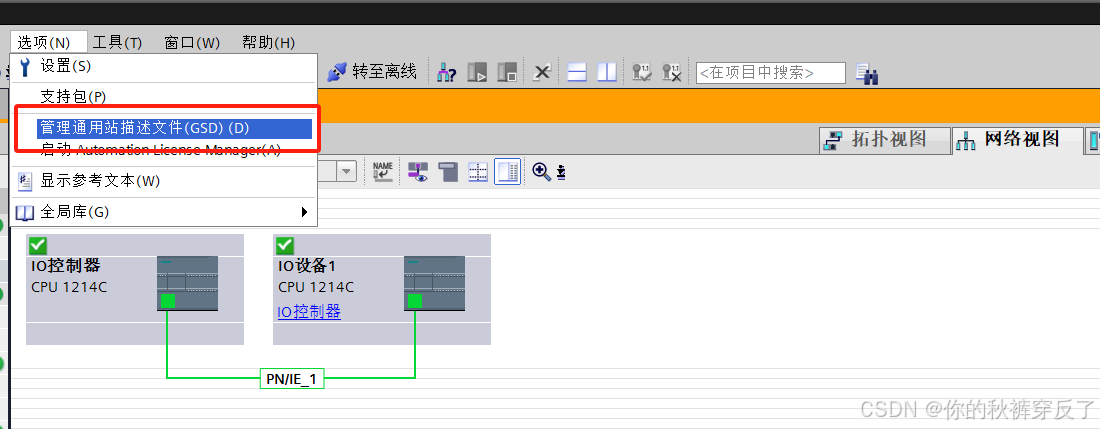

6.回到博途软件，打开网络视图。安装刚刚的GSD文件。

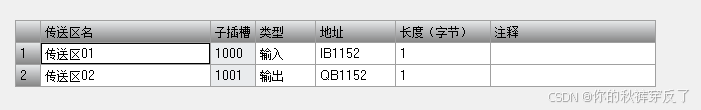

7.200samrt 和 1200 的通讯地址。双击网络视图里的200samrt,打开设备视图。



200samrt	1200
IB1152   接收	QB64   发送
QB1152 发送	IB68   接收

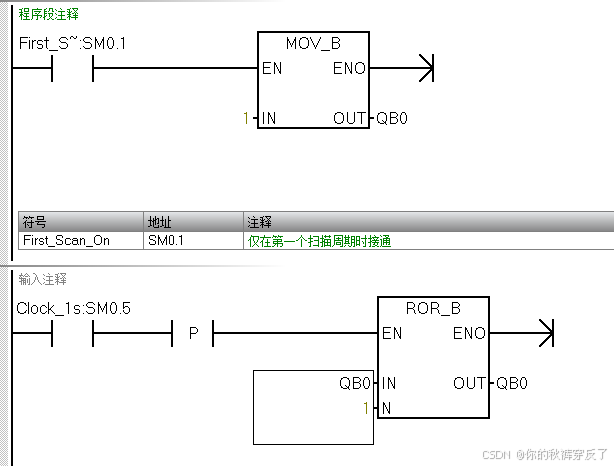

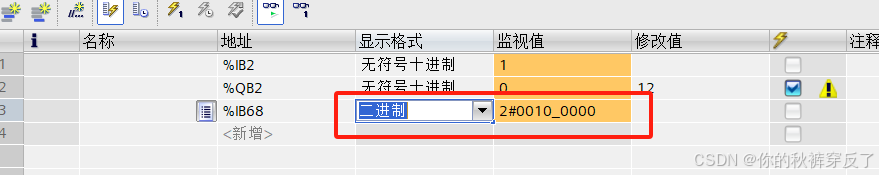

8.监控数据。在上面的程序中，我们做了一个qb0循环右移。把QB0传到QB1152.然后，可以在IO控制器里监控IB68
