一、同一工程下设定智能IO设备通讯

工具：博途V16、CPU1215C 2个、以太网连接

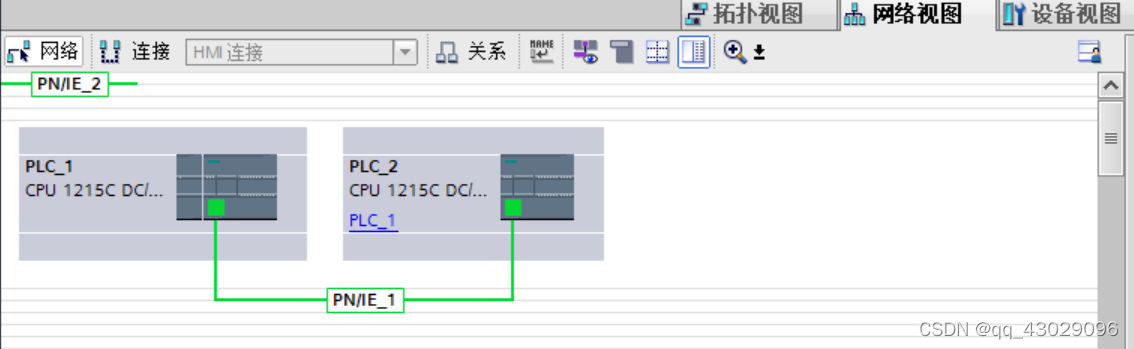

step1：添加设备，网络视图如下：

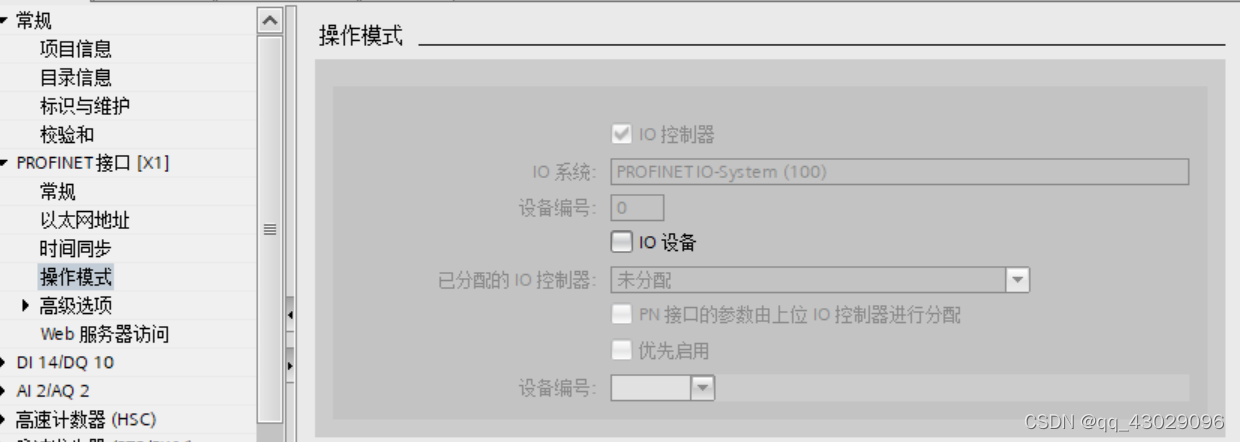

step2、允许远程访问

step3、主站作为IO控制器

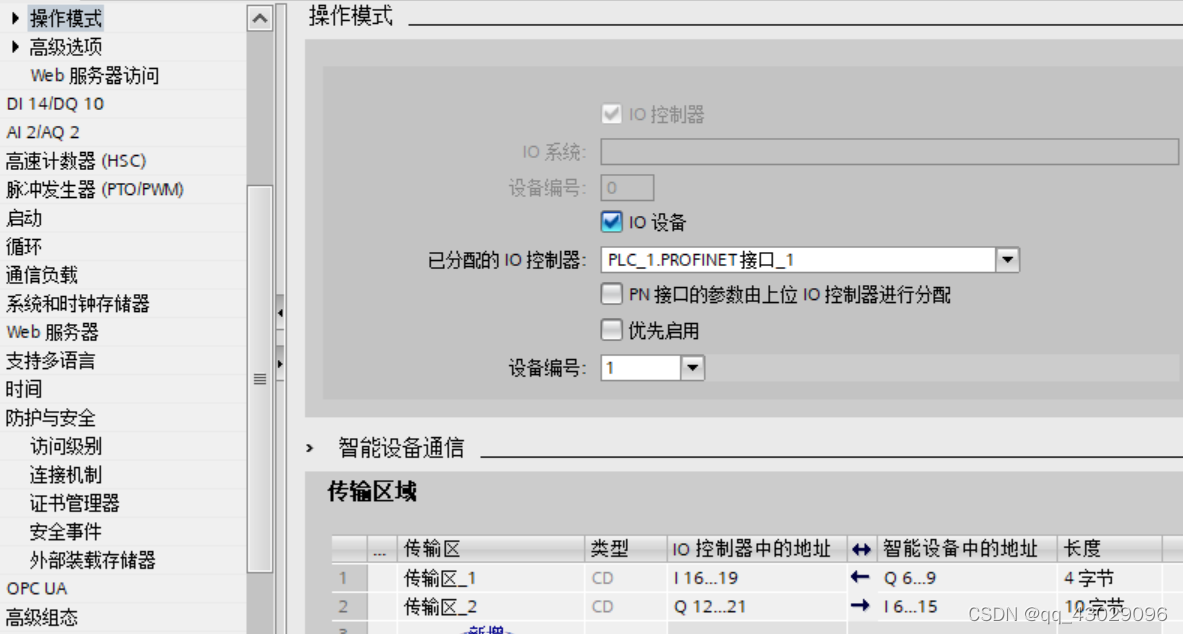

 step4、从站设定为IO设备，并设定传输区

最低0.47元/天 解锁文章
