倾斜摄影输出的文件格式为OSGB？建模软件可以输出那几种格式

在倾斜摄影三维数据中，OSGB数据居多。航拍的影像经过建模软件处理产出之时，有很多成果的数据需要我们去选择输出，对于不同的项目需求，我们需要选择合适的输出数据格式。他们之间有什么区别？分别是应用在哪些个领域？今天分别以OSGB，OBJ，FBX，STL等格式作说明介绍。

1.OSGB

目前市面上生产的倾斜模型，尤其Smart3D处理的倾斜摄影三维模型数据的组织方式一般是二进制存贮的、带有嵌入式链接纹理数据（.jpg）的OSGB格式。Open Scene Gragh Binary是OSGB的全称，这里的Binary是二进制的意思。

此类数据文件碎、数量多、高级别金字塔文件大等特点难以形成高效、标准的网络发布方案，从而无法实现不同地域、不同部门之间数据共享。



2.OBJ

OBJ文件是Alias|Wavefront公司为它的一套基于工作站的3D建模和动画软件"AdvancedVisualizer"开发的一种标准3D模型文件格式，很适合用于3D软件模型之间的互导，也可以通过Maya读写。比如Smart3D里面生成的模型需要修饰，可以输出OBJ格式，之后就可以导入到3dsMax进行处理；或者在3dsMax中建了一个模型，想把它调到Maya里面渲染或动画，导出OBJ文件就是一种很好的选择。



OBJ文件一般包括三个子文件，分别是.obj、.mtl、.jpg，除了模型文件，还需要.jpg纹理文件。

目前几乎所有知名的3D软件都支持OBJ文件的读写，不过其中很多需要通过插件才能实现。另外OBJ文件还是一种文本文件，可以直接用写字板打开进行查看和编辑修改。

3.FBX

FBX是FilmBoX这套软件所使用的格式，后改称Motionbuilder。因为Motionbuilder扮演的是动作制作的平台，FBX最大的用途是用在诸如在3dsMax、Maya、softimage等软件间进行模型、材质、动作和摄影机信息的互导，这样就可以发挥Max和Maya等软件的优势。





4.STL

STL文件格式（stereolithography，光固化立体造型术的缩写）是由3D SYSTEMS 公司于1988 年制定的一个接口协议，是一种为快速原型制造技术服务的三维图形文件格式。

STL文件是在计算机图形应用系统中，用于表示三角形网格的一种文件格式。 它的文件格式非常简单， 应用很广泛。STL是最多快速原型系统所应用的标准文件类型。

格式简单，只能描述三维物体的几何信息，不支持颜色材质等信息，是计算机图形学处理CG，数字几何处理如CAD，数字几何工业应用，如三维打印机支持的最常见文件格式。

5.3DS

3DS是3dsMax建模软件的衍生文件格式，做完MAX的场景文件后可导出成3DS格式，可与其他建模软件兼容，也可用于渲染。



优点就是，不必拘泥于软件版本。比如某3D MAX文件是使用3D MAX2015制作的，那么这个文件无法在3D MAX2014以及更低的版本中打开。而如果想用低版本的文件打开，那么只能选择保存为3DS文件，这样即便是3D MAX08、09版本都是可以打开的。

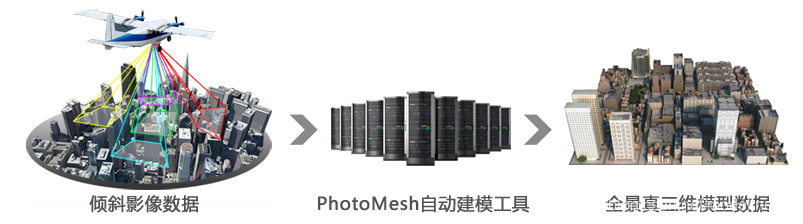

倾斜摄影技术是国际摄影测量领域近十几年发展起来的一项高新技术，该技术通过从一个垂直、四个倾斜、五个不同的视角同步采集影像，获取到丰富的建筑物顶面及侧视的高分辨率纹理。中维空间通过无人机倾斜摄影，可以高精度地获取物方纹理信息，通过先进的定位、融合、建模等技术，生成真实的三维城市模型；同时有效提升模型的生产效率，采用人工建模方式一两年才能完成的一个中小城市建模工作，通过倾斜摄影建模方式只需要三至五个月时间即可完成，大大降低了三维模型数据采集的经济代价和时间代价。
