引言

1814年，德国物理学家夫琅禾费为了研究太阳暗线设计制造出了首台由阿贝准直透镜、平行光管和三棱镜组成的分光计。后来经过人们不断的改进，分光计日臻完善，在光学技术研究领域的应用也越来越广泛。很多光学仪器（如光栅光谱仪、分光光度计、棱镜光谱仪、单色仪等）都是以分光计的光学结构为基础设计和制造的。

分光计是精确测定光线偏转角的仪器，也称测角仪。通过角度的测量，可以测定光波波长、折射率、色散率、光栅常数等物理量。本实验介绍用精度为1’的分光计来测量棱镜的顶角和最小偏向角，再通过计算得到棱镜的折射率。

1. 实验目的
2. 了解分光计的结构、作用和工作原理
3. 学会分光计的调整和使用方法
4. 用分光计测量棱镜的折射率

二、实验仪器

JJY1型分光计、平面反射镜、汞灯、三棱镜。

三、实验原理

一、分光计的构造

1.平行光管

平行光管的作用是产生平行光。它的一端装有抵消色差的复合透镜,另一端装有宽度可调的狭缝及其套管。改变狭缝和透镜的距离,使狭缝恰好位于透镜的主焦面时,就能使照在狭缝上的光经过透镜后成为平行光。

2.望远镜

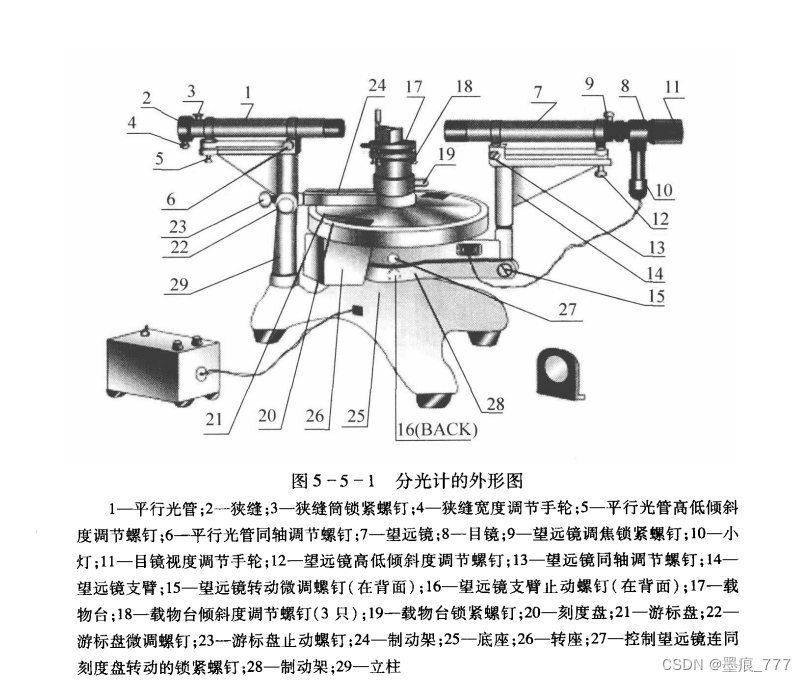

本实验采用的是阿贝式自准直望远镜。它与一般望远镜一样具有目镜分划板及物镜三部分,如图5-5-2a 所示。分划板上刻画的是“丰”形的准线,粘有一块 45°全反射小棱镜,小棱镜紧贴分划板的一面涂有一层不透明薄膜,薄膜上刻了一个小十字窗口。打开小灯的电源开关
