2.9草图的几何约束_哔哩哔哩_bilibili

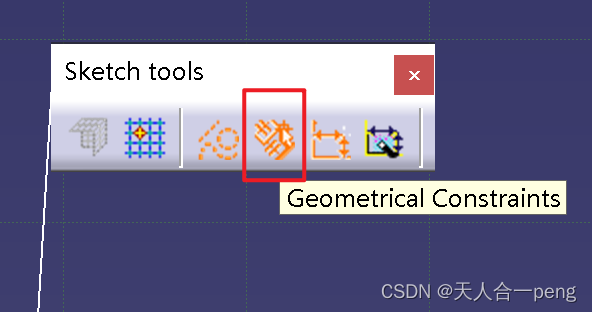

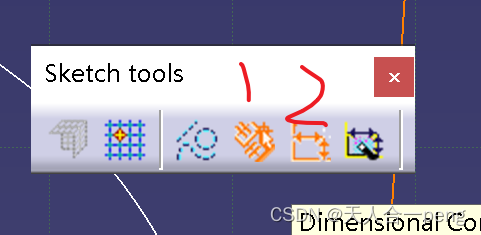

在使用草图约束时要把草绘工具中的几个约束打开

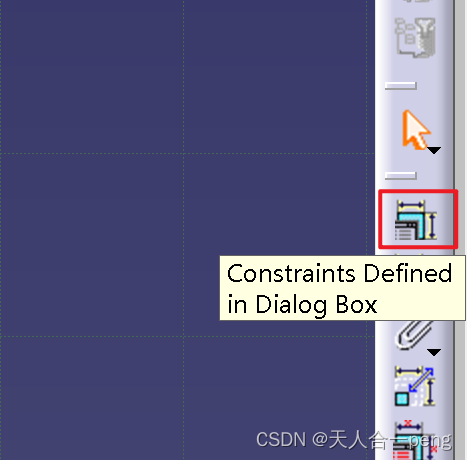

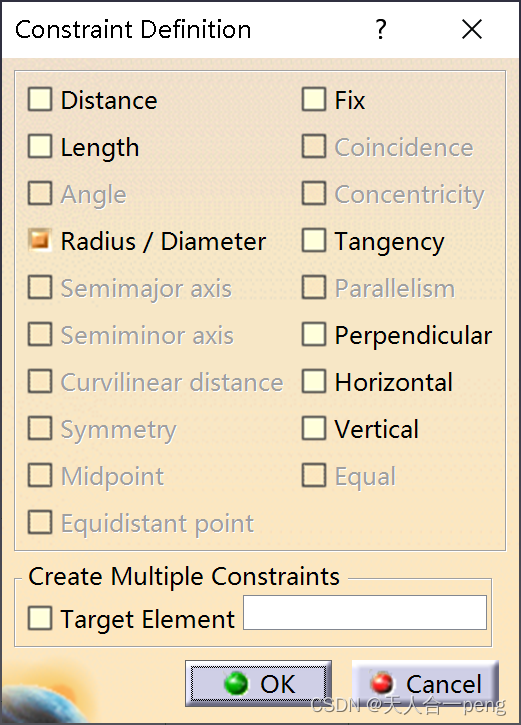

先选中要约束的元素，再单击

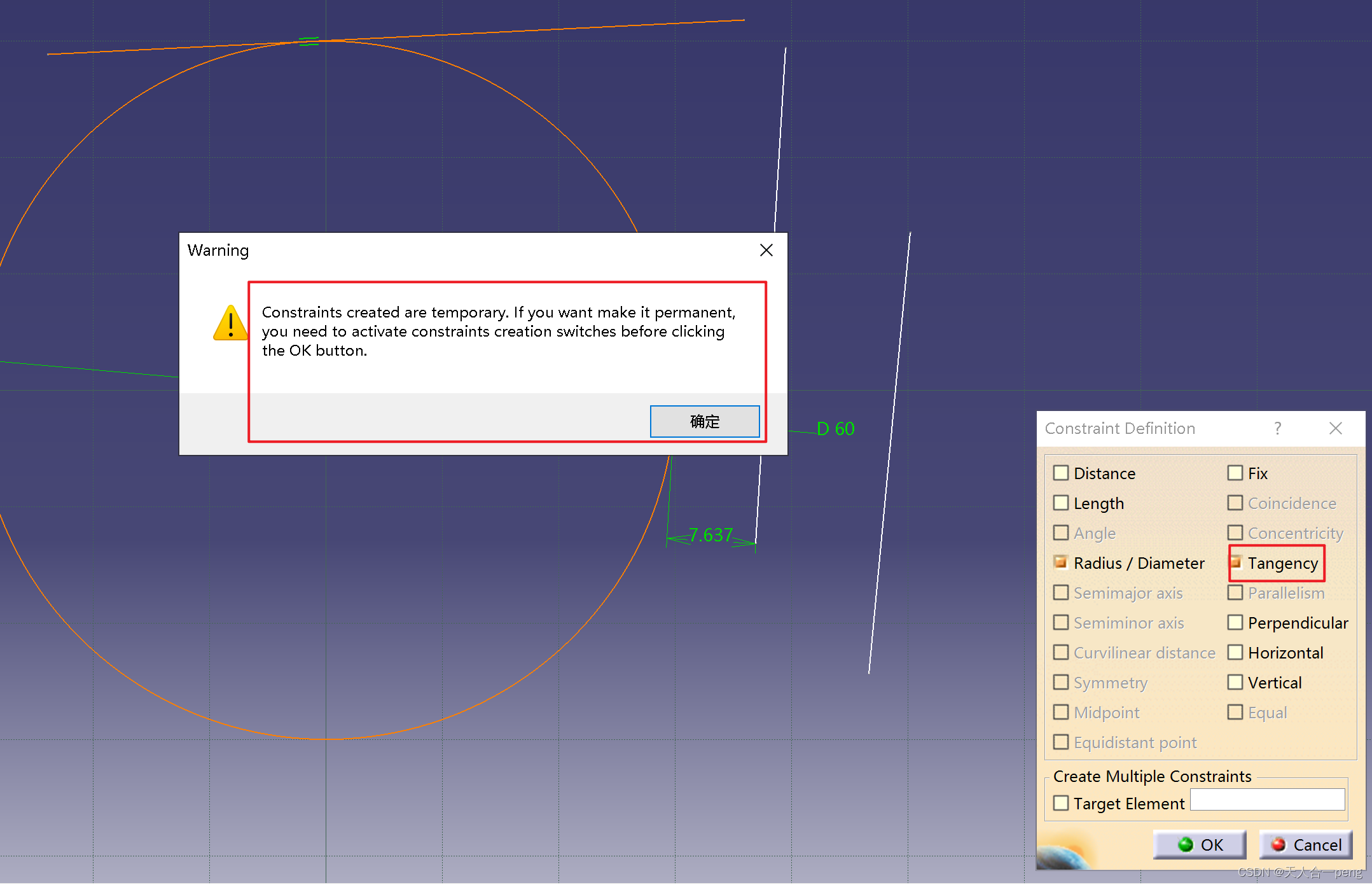

如何不勾选几何约束则其建立的约束是临时的

 尺寸约束和几何约束是一样的效果



接触约束，快速实现两个元素的相切，重合等约束

先选的元素是基准

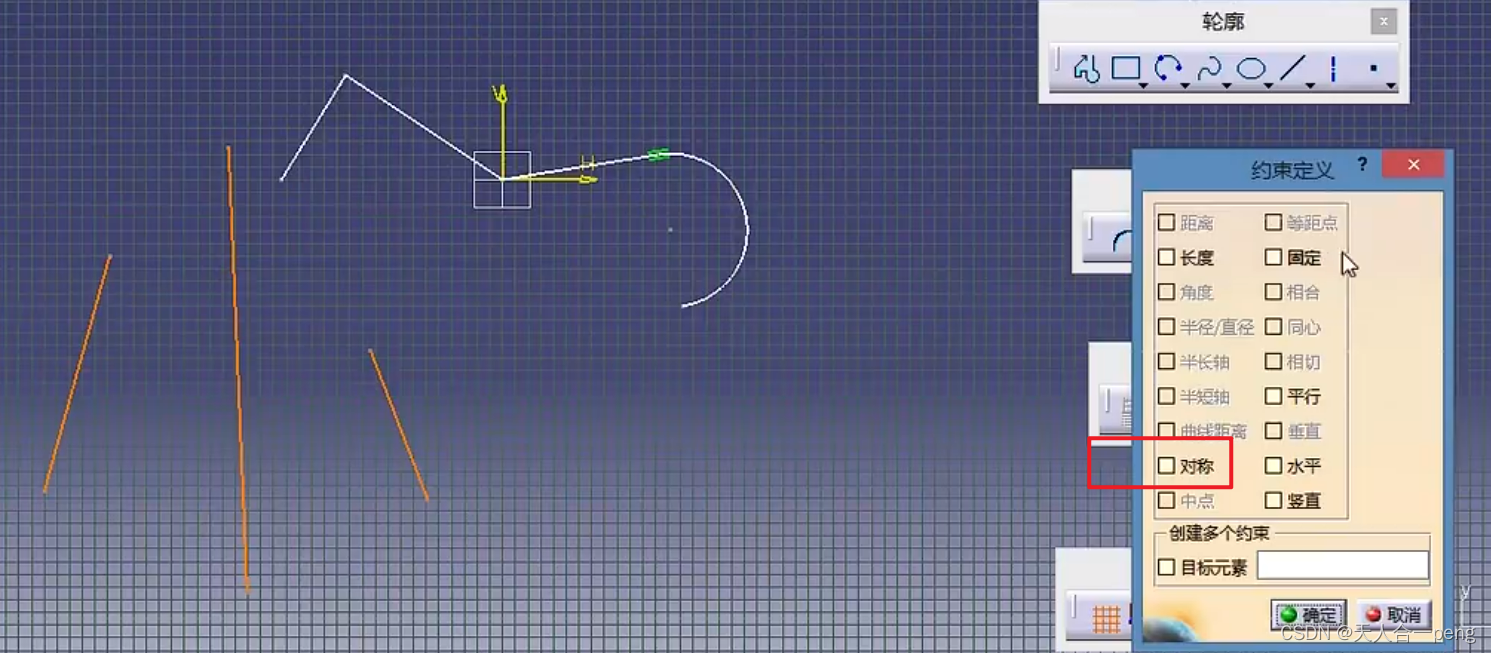

对称是先选两个需要对称的元素，再选对称直线
