creo扫描混合编辑起点

最新推荐文章于 2024-11-02 17:06:02 发布
最新推荐文章于 2024-11-02 17:06:02 发布
阅读量4.1k 收藏 2
点赞数
分类专栏： 机械制造机械原理CAD 文章标签： creo
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/moonlightpeng/article/details/128622035
版权

每个截面的起点都可以编辑

选中截面后自动会显示起点和方向

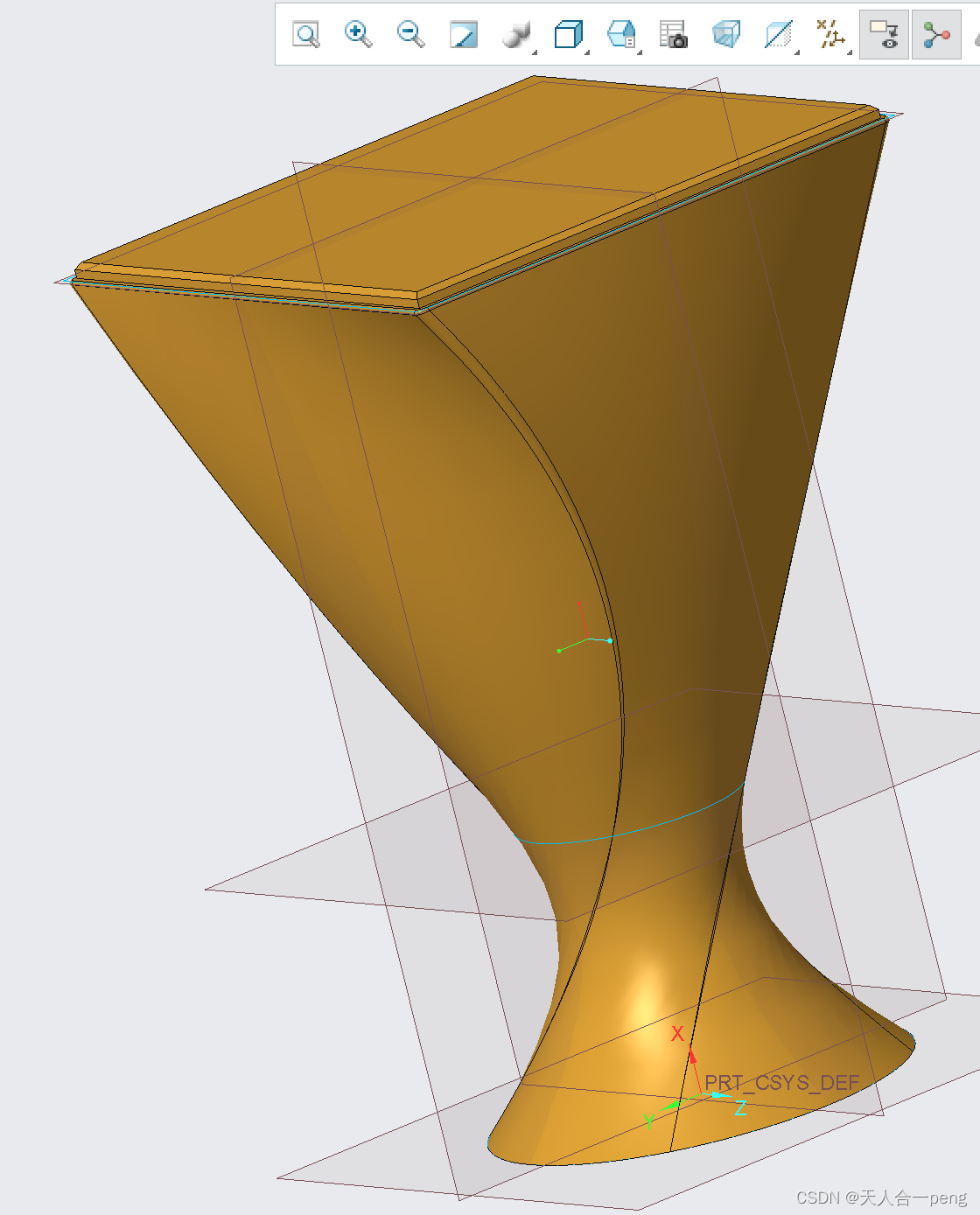

起点的改变直接可以通过长按拖动点至你希望的点即可

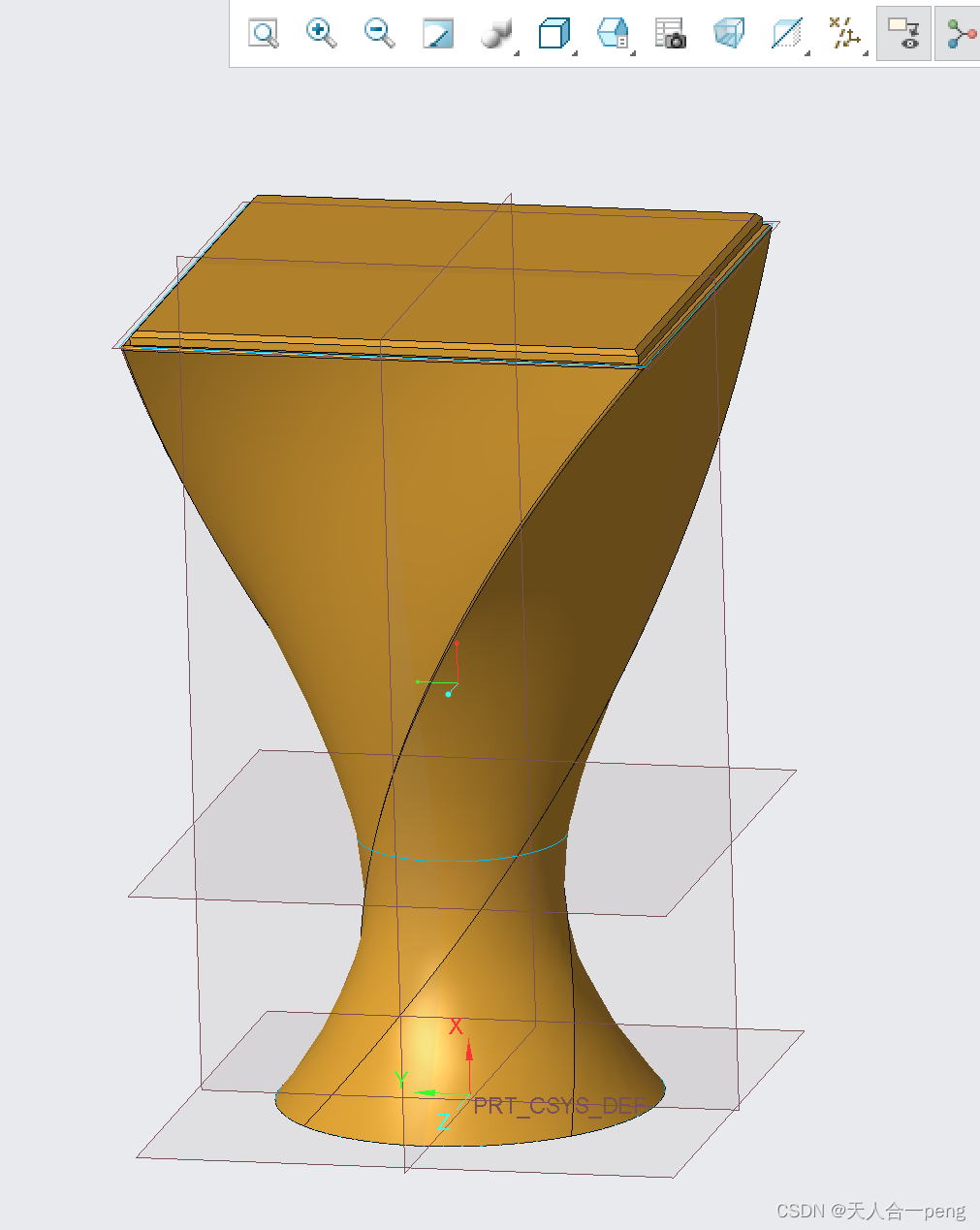

 每个截面曲线上的点都可以修改





CREO：CREO软件之零件【模型】扫描之扫描、螺旋扫描、可变剖面扫描、扫描混合、混合、边界混合、可变剖面扫描的简介及其使用方法(图文教程)之详细攻略
