[系统分析与设计]作业2

系统分析与设计 第二周作业

简答题

1.用简短的语言给出对分析、设计的理解。

分析

强调对问题的调查和需求，而不是解决方案。

• 发现构成问题的关键，并把它抽象出来。
• 不局限于某些固定的编程语言，而是从整个领域出发。
• 分析的是问题概念模型的抽象，行为和交互本身，而不是软件。

设计

• 在体系框架结构中构建系统。

• 将分析抽象映射到软件设计类层次结构中。

• 将对象及其行为组装到协作中。

• 不要在问题范围里发现或实现抽象软件，而要着手于实现。

• 在层次结构中组织类。

2.用一句话描述面向对象的分析与设计的优势

分析师不必是语言专家：面向对象的分析与设计，由于为设计和编码活动设置了问题域的“词汇表”，因此分析师可以使用同样的公用符号来通信。

3.简述 UML（统一建模语言）的作用。考试考哪些图？

UML的作用

UML是可视化分析和设计结果的标准图表语言。UML有三个应用方面：

• 作为草图：可以作为非正式图标画在草图上，用于解决问题中的困难，利用了图标的便利性。

• 作为蓝图：

  • 相对详细的设计图：

    可以可视化和更好地理解UML图中的现有代码，或者进行代码生成；

  • 逆向工程：UML工具将读取源文件或二进制文件并生成(通常)UML包、类和序列图，帮助读者理解全局元素、结构和协作。

  • 在编程之前，一些详细的图表可以为代码生成提供指导，可以手动生成，也可以使用工具自动生成。

• 作为编程语言：用UML完成软件系统的可执行规范。可执行代码将自动生成，目前正处于开发阶段。

UML的种类

• 用例图：从用户角度展示用例和参与者之间的关系
• 静态图：系统静态结构
  • 类图：概念及关系
  • 对象图：某种状态或时间段内，系统中活跃的对象及其关系
  • 包图：描述系统的分解结构
• 行为图：系统的动态行为
  • 交互图：描述对象间的消息传递
    • 顺序图：强调对象间消息发送的时序
    • 合作图：强调对象间的动态协作关系
  • 状态图：对象的动态行为。状态-事件-状态迁移-响应动作
  • 活动图：描述系统为完成某功能而执行的操作序列
• 实现图：描述系统的组成和分布状况
  • 构件图：组成部件及其关系
  • 部署图：物理体系结构及与软件单元的对应关系

考试可能会考察用例图、活动图、系统顺序图、UML类图等几方面。

4.从软件本质的角度，解释软件范围（需求）控制的可行性

软件内在本质是软件危机的根源，产品设计与开发者有更大的话语权。明显的，由于软件本身的复杂性、不可见性、不一致性、可变性，软件范围多数情况下对于客户和开发者都是模糊的，这形成软件产品与其他产品不同的开发过程，因此，范围管理是软件项目管理的重中之重。

项目管理实践

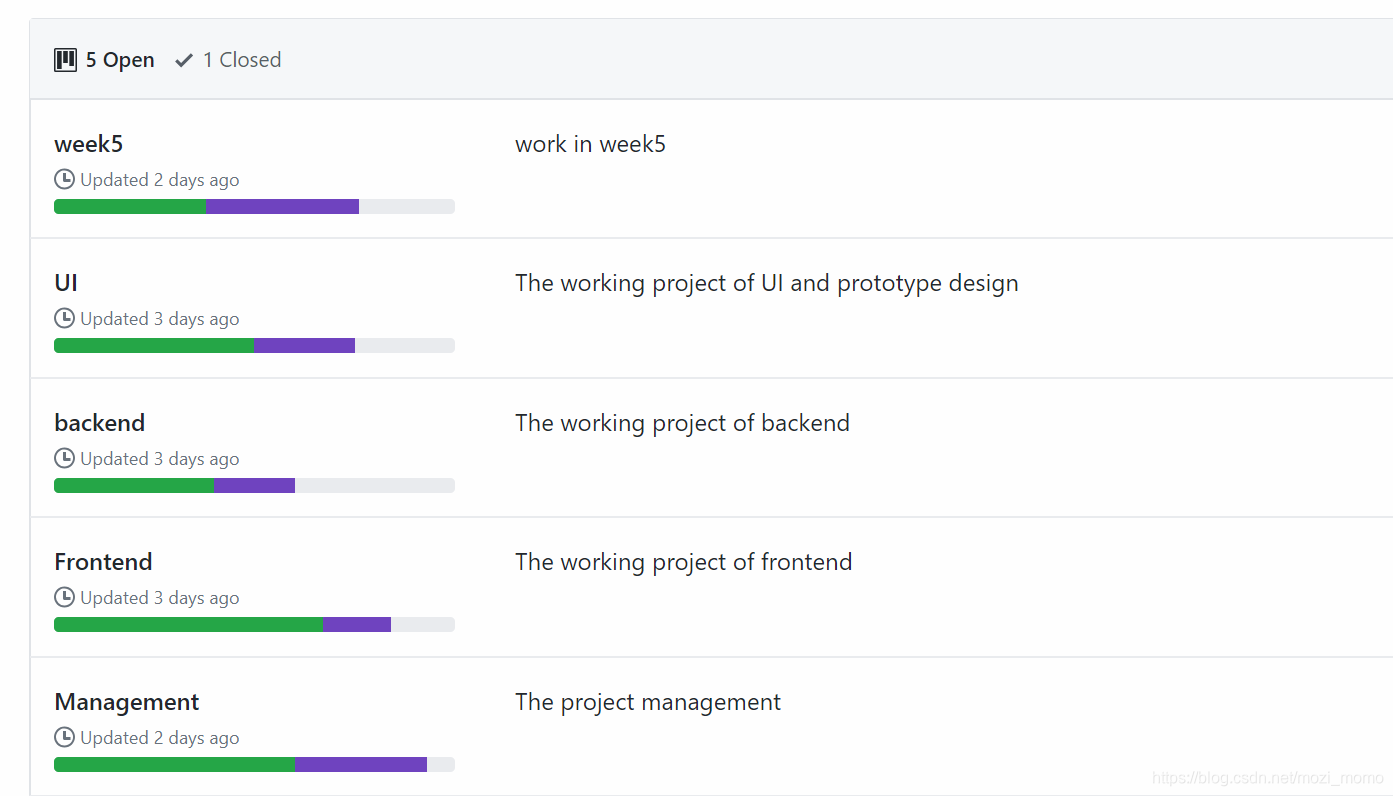

• 看板总预览：
  • 分为UI 前端 后端 产品和每周进度五个projects

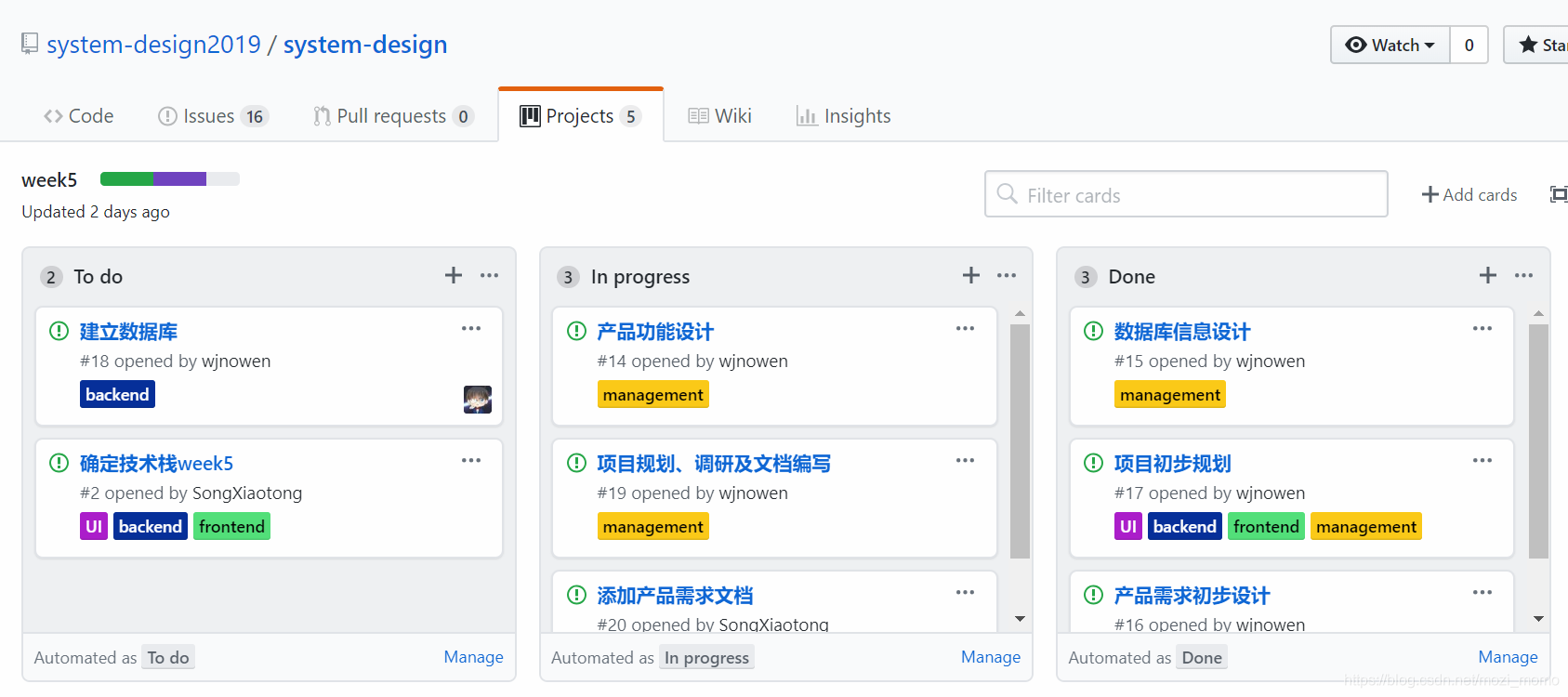

• week5内（本周）进度：

• 我所负责的UI部分：

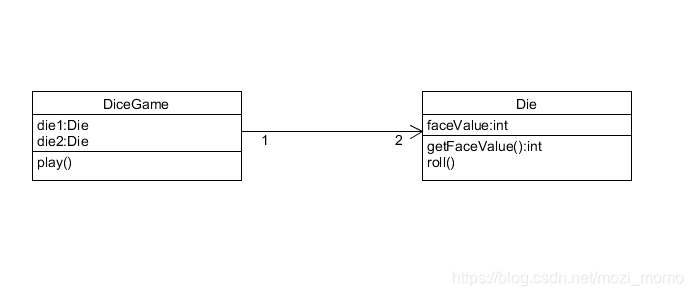

UML绘图工具练习

参考图：《UML和模式应用》第7页 图1-5
