SECS/GEM如何开发

介绍

  金南瓜SECS/GEM是最适应于全自动智能设备的选择。 SECS/GEM具有怪兽级的强劲性能，全面升级的高适应性，易用友好的SECS工具，利于快速开发部署。

       SECS/GEM兼容运行在独自工控机，或与设备软件集成在一台工控机，让用户灵活应对各种使用场景。

         支持VB、C/C++、C#、Labview、各种PLC（opc、fins、mc、modbus等）、终端传感器等



清单

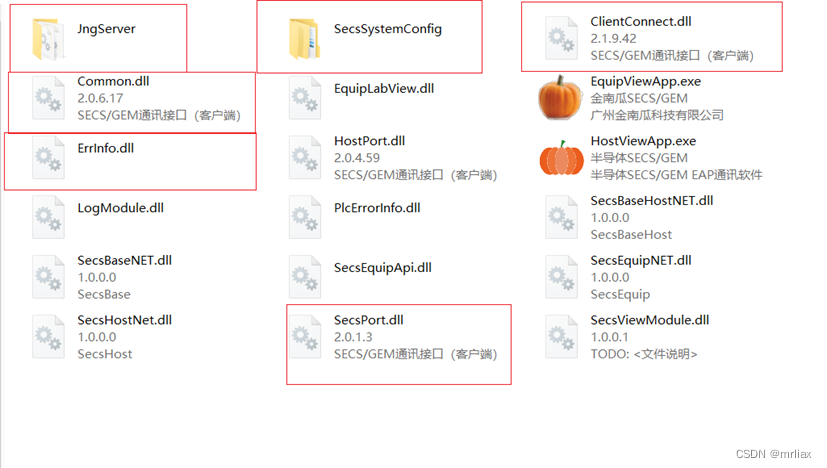

全部软件目录清单

2.1软件清单

1       SECS/GEM用户

提供EquipViewApp.exe和HostViewApp.exe俩款demo软件，分别对应的场景是设备端和主机EAP端模拟。

2.     PLC SECS/GEM用户

提供EquipViewApp.exe、 PlcSecsControlView.exe和HostViewApp.exe软件，分别对应的场景是设备端、PLC连接器和主机EAP端模拟。

3.     GEM300用户

额外提供EquipViewApp300.exe和HostViewApp300.exe测试软件，分别对应的GEM300设备端和主机EAP端模拟。

2.2 模拟软件展示

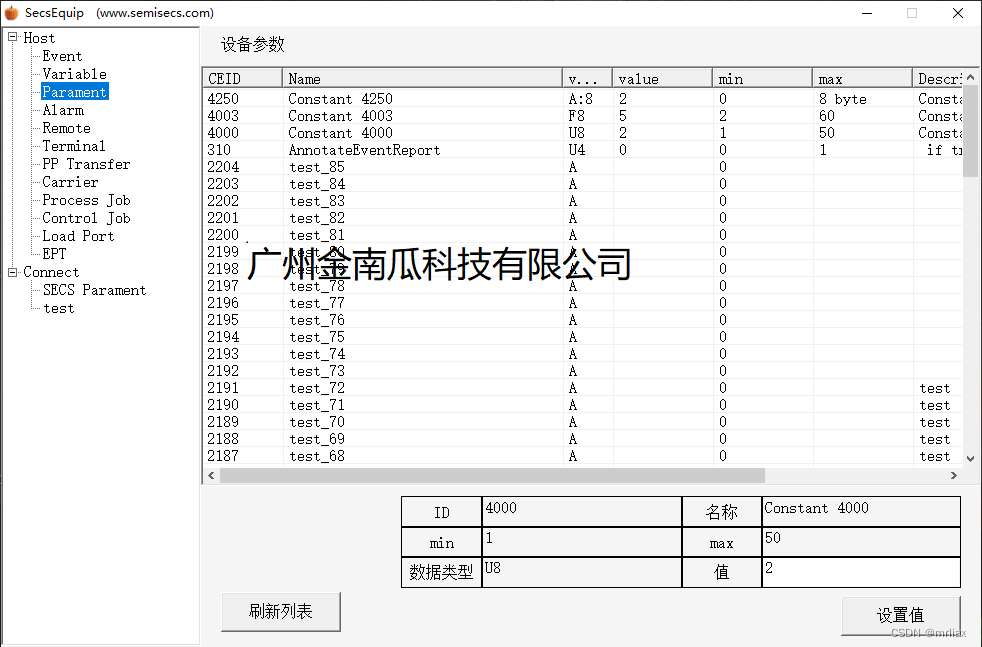

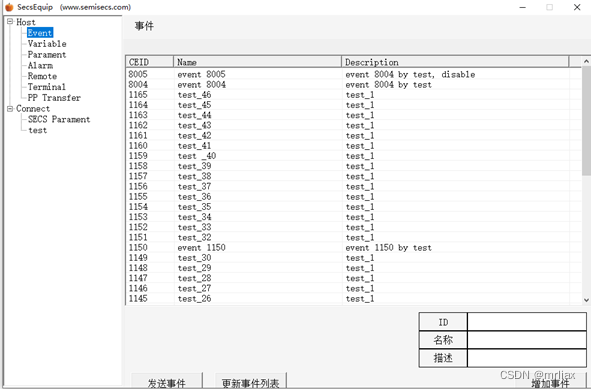

1.     设备端模拟软件EquipViewApp



2.     主机端模拟软件 HostViewApp

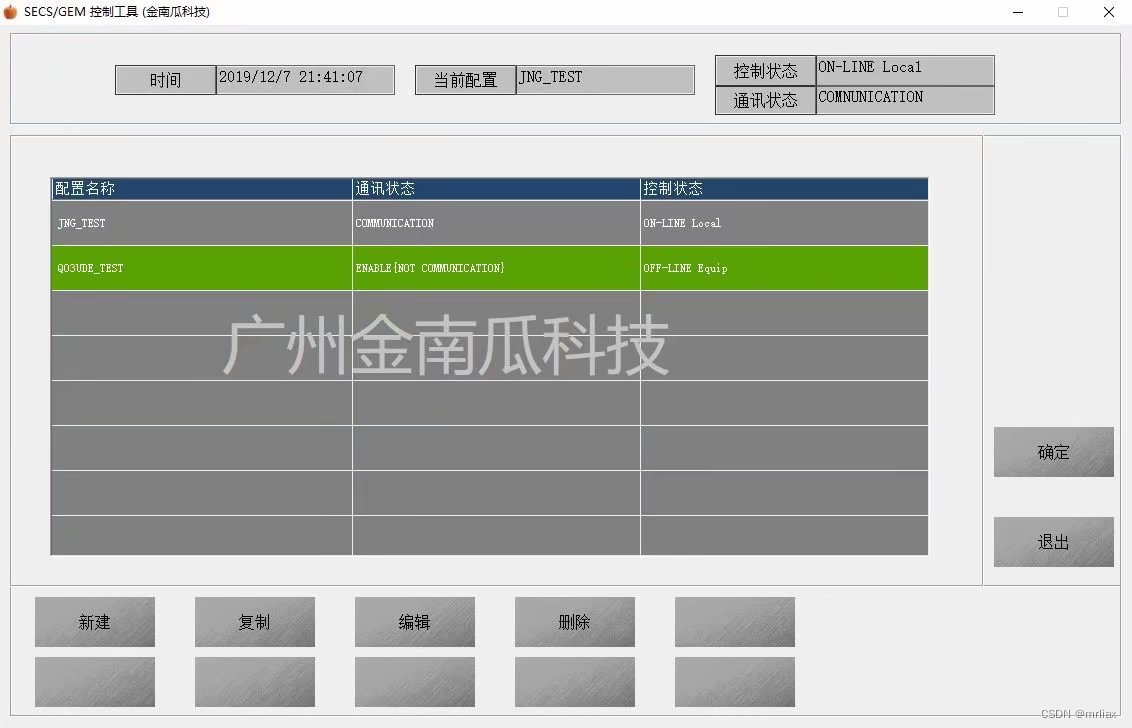

3.     PLC控制软件 PlcSecsControlView

4.     GEM300模拟软件EquipViewApp300

5. 其他软件

1. 后台服务进程JNG_Server.exe

2.3 其他文件介绍

1. SecsConfig 文件夹中主要的文件
   1. licenses.ini 为运行许可，可选用加密狗或licenses.ini方式授权
   2. 配置文件：
      1. Alarm.csv 为警报信息表（ALID）
      2. EC.csv 为设备常量表（ECID）
      3. Event.csv 为事件表（CEID）
      4. SV.csv 为变量表（SVID/VID）
      5. EventReport.csv 为event—report关联link表
      6. ReportVid.csv为report—vid关联link表
      7. FormatPP.csv 为格式化（序列化）recipe的表（特殊场景使用到）

1. PlcSecsData文件夹为PLC的配置档，保存客户与PLC通讯的各类数据。

3. 开发环境

1. 编程语言

主流语言 C、C++、C#、Labview

2 运行环境

                  Windows XP SP3

windows 7

windows 10

3 支持开发工具

LabVIEW、VC6.0、QT、Visual Studio 2008及以上、C++ Builder 6

4 硬件环境

硬件：

         PC工控机，只要是电脑都能运行，无配置要求。

接口：

RJ45或者光纤以太网网口 1个

5 运行许可

运行许可与设备主机MAC地址绑定

更换硬盘、内存条、光驱及操作系统等不影响许可证问题。

第三章   开发指导

5 软件交互流程

SDK与设备软件交互关系图

5.1 初始化SDK模块

1. 初始化SDK dll模块

2. 设置各类参数、回调函数等

3. 设置控制模式（OFFLINE或ONLINE）

4. 启用通讯

初始化流程

5.2 SDK与设备之间交互

1. 通讯状态发生改变时，通过回调函数反馈给设备

2. 设备发生事件时，调用EventPos API通知SDK

3. 设备发生Alarm时，调用AlarmSet API通知SDK

4. 服务器发送远程命令给设备，SDK通过远程命令回调函数实时通知设备
