天线模型与常见的天线类型

        无论是在雷达通信还是电子战中，天线都是一个重要的组成部分，它将无线电波转换为电信号，或将电信号转换为无线电波。天线的性能是通过其方向图来描述的，它展示天线在各个方向上发送或接收信号的强度。

天线模型

        天线的半功率波束宽度是描述天线主瓣的宽度的一种方式。主瓣是天线发射功率最大的方向。垂直和水平半功率波束宽度是主瓣在垂直和水平方向上的宽度。为了进行天线的计算，通常会采用一些简化或模型。将垂直和水平半功率波束宽度分别使用矩形模型，可得到一个天线的矩形模型。实际上，由于天线的发射和接收特性在不同的方向上会有所不同，所以当我们将垂直和水平半功率波束宽度组合起来考虑时，结果更像是一个实心角。这意味着天线方向图的形状实际上更接近于一个椭圆，而非矩形。这个椭圆形模型更准确地反映了天线的性能，因为它考虑了在所有方向上的信号强度，而不仅仅是在主瓣的方向上。因此，这种模型更适用于设计和优化天线，以满足特定的应用需求。

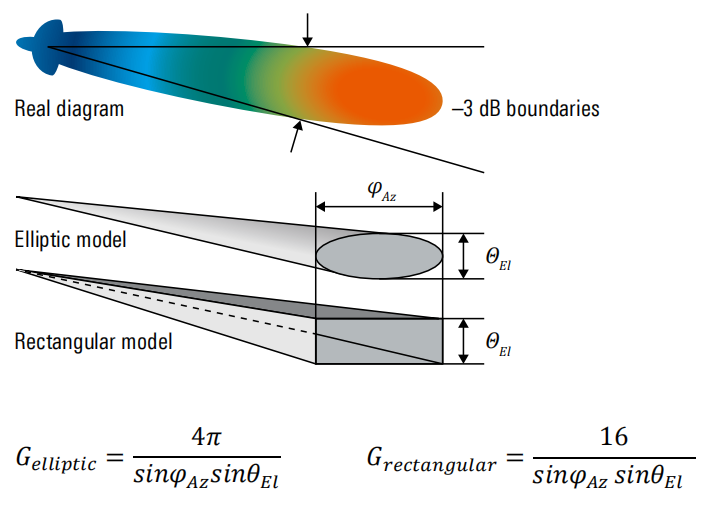

        图中两种模型之间的差异对应着16和4π之间的差异，约为78%。为了纠正这些相对于真实天线的偏差，可使用天线效率因子ka来进行估计。不同波长和天线尺寸下的天线模型的边界并没有统一的定义，根据波长λ和天线尺寸的大小，天线的辐射场分为三个区域，分别是电抗性近场，辐射近场（又称为“菲涅耳区Fresnel”），以及辐射远场（又称为“夫琅和费区Fraunhofer”）。
