三菱PLC连接测试步骤：

三菱Q系列PLC测试步骤：

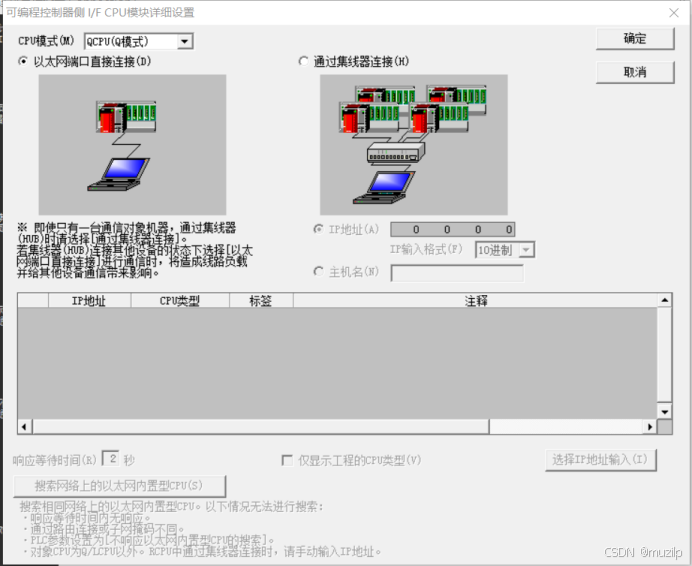

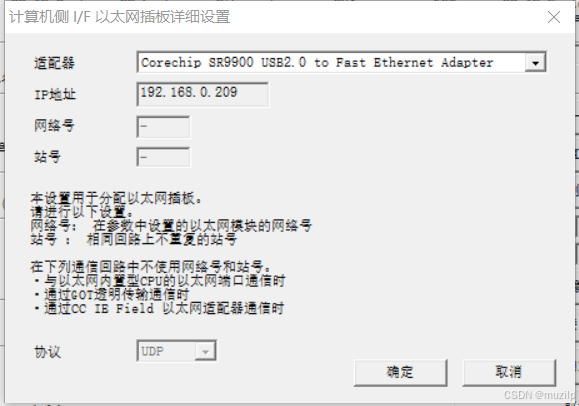

1、连接PLC步骤先设置

2、

3、

4、设置完提示三菱 可编程逻辑控制器用户认证功能未启用。
5、在线-用户认证-先认证启用，设置用户名为XX，密码为XXXXXX,再在线-用户认证-登录，输入用户名密码，就可以下载程序了。
6、程序运行报错，ERR、BAT等来回闪烁。
7、 CPU模块输入220V电源让柜厂增加一个熔断进行保护。PLC 电源模块DC24V输入增加带保险的端子进行保护。
8、CPU清除故障上电后CPU没报故障。OK

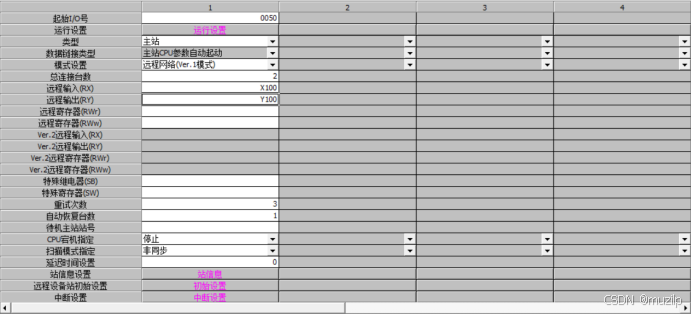

9、cclink网络设置。

10、远程IO模块地址分别拨为1、2 主站模块地址不动。

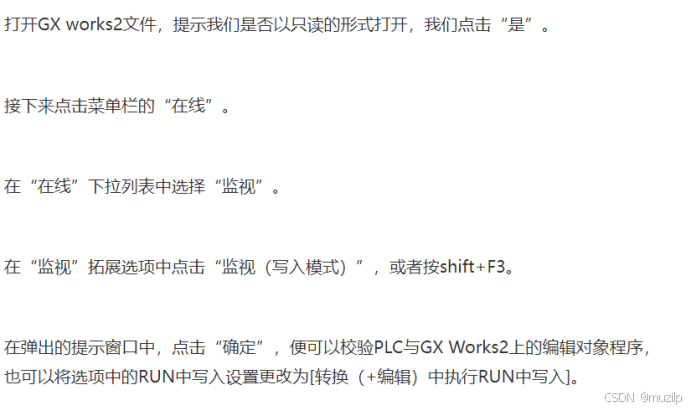

11、MAIN程序打开时只读模式。

12、解决只读模式以后，对程序进行修改，把M0-M4中间状态位分别切换为常闭，观察PLC模块输出。Y30-Y33\Y120-Y123都正常。
