前言
本文内容大部分来自b站的博主易木木响叮当的视频
还有就是参考曾攀老师《有限元基础教程》这本书
一、1D 三连杆结构的有限元分析过程
二、编程示例
matlab代码：
function k=Bar1D2Node_Stiffness(E,A,L)
%计算单元的刚度矩阵
%输入弹性模量E，横截面积A和长度L
%输出单元刚度矩阵k(2X2)
%---------------------------------------
k=[E*A/L -E*A/L; -E*A/L E*A/L];
end
function z=Bar1D2Node_Assembly(KK,k,i,j)
%该函数进行单元刚度矩阵的组装
%输入单元刚度矩阵k，单元的节点编号i、j
%输出整体刚度矩阵KK
%-----------------------------------
DOF(1)=i;
DOF(2)=j;
for n1=1:2
for n2=1:2
KK(DOF(n1),DOF(n2))= KK(DOF(n1),DOF(n2))+k(n1,n2);
end
end
z=KK;
end
主函数：
format long
% 典型例题[2.3(1)]P17
%弹性模量
E1 = 2*10^5;E2 = E1;E3 = E1;
%面积
A3 = 0.06;A2 = 0.5*A3;A1 = A3/3;
%长度
L1 = 0.1;L2 = L1;L3 =L1;
k1 = Bar1D2Node_Stiffness(E1,A1,L1);
k2 = Bar1D2Node_Stiffness(E2,A2,L2);
k3 = Bar1D2Node_Stiffness(E3,A3,L3);
KK = zeros(4,4);
KK = Bar1D2Node_Assembly(KK,k1,1,2);
KK = Bar1D2Node_Assembly(KK,k2,2,3);
KK = Bar1D2Node_Assembly(KK,k3,3,4);
% 直接法求解整体刚度矩阵
k = KK([1:3],[1:3]);%u4 = 0;应用化1置0
p = [-100;0;50];
% 高斯消去法求解线性方程组
u = k\p
| 对代码中单元刚度矩阵组装函数的理解 |
| 将其写成C++程序为: |
注意：这个C++程序需要将Eigen库添加到VS中才可以直接用
#include <iostream>
#include <Eigen/Dense>
using namespace Eigen;
using namespace std;
MatrixXf Bar1D2Node_Stiffness(float E, float A, float L)
{
//计算单元刚度矩阵，输入弹性模量E，横截面积A和长度L
//输出单元刚度矩阵k(2X2)
MatrixXf k(2, 2); //单元刚度矩阵的大小
k << E * A / L, -E * A / L, -E * A / L, E* A / L;
return k;
}
MatrixXf Bar1D2Node_Assembly(MatrixXf KK, MatrixXf k, int i, float j)
{
//单元刚度矩阵的组装
//输入单元刚度矩阵k，单元的节点编号i、j
//输出整体刚度矩阵KK
Vector2i Dof; //定义一个2*1的向量
Dof << i, j;
for (int n1 = 0; n1 < 2; n1++)
{
for (int n2 = 0; n2 < 2; n2++)
{
KK(Dof(n1) - 1, Dof(n2) - 1) = KK(Dof(n1) - 1, Dof(n2) - 1) + k(n1, n2);
//注意：c++中数组和矩阵都是从0开始编号的
}
}
return KK;
}
int main()
{
//弹性模量
float E1 = 2e5; float E2 = E1; float E3 = E1;
//面积
float A3 = 0.06; float A2 = A3 / 2; float A1 = A3 / 3;
//长度
float L1 = 0.1; float L2 = L1; float L3 = L1;
//分别计算三个单元的单刚
MatrixXf k1(2, 2); MatrixXf k2(2, 2); MatrixXf k3(2, 2);//将三个单刚初始化
k1 = Bar1D2Node_Stiffness(E1, A1, L1);
k2 = Bar1D2Node_Stiffness(E2, A2, L2);
k3 = Bar1D2Node_Stiffness(E3, A3, L3);
//组装刚度矩阵
MatrixXf KK(4, 4); //总刚的大小
KK.setZero(4, 4);
KK = Bar1D2Node_Assembly(KK, k1, 1, 2);
KK = Bar1D2Node_Assembly(KK, k2, 2, 3);
KK = Bar1D2Node_Assembly(KK, k3, 3, 4);
//求解节点位移
MatrixXf kk(3, 3);
kk = KK.block<3, 3>(0, 0); //%节点位移u4 = 0;应用化1置0
Vector3f P(-100, 0, 50); //节点力
Vector3f x(0, 0, 0);
x = kk.lu().solve(P); //LU分解求解线性方程组kk * x = P
system("pause");
return 0;
}
程序写的很粗糙，希望之后能够写的有美感
三、二维杆单元

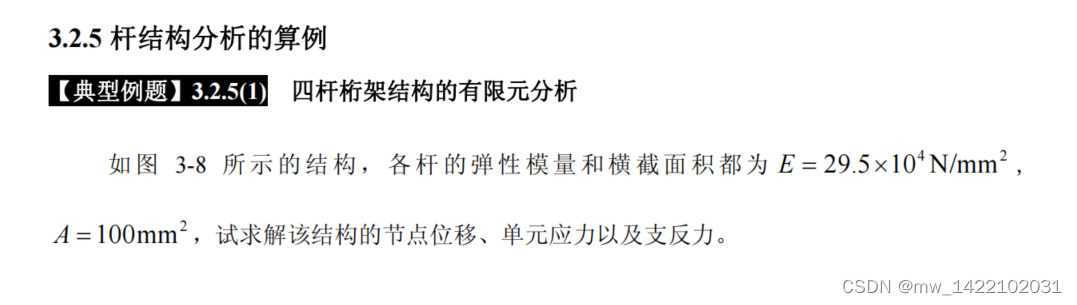

3.1 例题以及基础理论
| 《有限元基础教程》 39页  |
3.2 编程示例
| 单元刚度矩阵函数 |
function k=Bar2D2Node_Stiffness(E,A,x1,y1,x2,y2,alpha)
%该函数计算单元的刚度矩阵
%输入弹性模量E，横截面积A
%输入第一个节点坐标（x1,y1），第二个节点坐标（x2,y2），角度alpha（单位是度）
%输出单元刚度矩阵k(4X4)。
L=sqrt((x2-x1)*(x2-x1)+(y2-y1)*(y2-y1));%杆的长度
x=alpha*pi/180;
C=cos(x);
S=sin(x);
k=E*A/L*[C*C C*S -C*C -C*S
C*S S*S -C*S -S*S
-C*C -C*S C*C C*S
-C*S -S*S C*S S*S];
end
| 单元刚度的组装函数 |
function z = Bar2D2Node_Assembly(KK,k,i,j)
%该函数进行单元刚度矩阵的组装
%输入单元刚度矩阵k，单元的节点编号i、j
%输出整体刚度矩阵KK
DOF(1)=2*i-1;
DOF(2)=2*i;
DOF(3)=2*j-1;
DOF(4)=2*j;
for n1=1:4
for n2=1:4
KK(DOF(n1),DOF(n2))= KK(DOF(n1),DOF(n2))+k(n1,n2);
end
end
z=KK;
end
| 主程序 |
% 有限元分析及应用简例4.3
%平面杆单元的有限元分析
%给出基础物理量
E=2.95e11;A=0.0001;
%给出节点坐标
x1=0;y1=0;x2=0.4;y2=0;x3=0.4;y3=0.3;x4=0;y4=0.3;
%给出平面杆的角度，用于求单刚
alpha1=0;alpha2=90;alpha3=atan(0.75)*180/pi;
%求每个单元的刚度矩阵
k1=Bar2D2Node_Stiffness (E,A,x1,y1,x2,y2,alpha1)
k2=Bar2D2Node_Stiffness (E,A,x2,y2,x3,y3,alpha2)
k3=Bar2D2Node_Stiffness (E,A,x1,y1,x3,y3,alpha3)
k4=Bar2D2Node_Stiffness (E,A,x4,y4,x3,y3,alpha1)
%建立整体刚度方程
%由于该结构共有4个节点，因此，结构总的刚度矩阵为KK(8×8)，先对K清零，
%然后四次调用函数Bar2D2Node _Assembly进行刚度矩阵的组装。
KK=zeros(8,8);
KK=Bar2D2Node_Assembly (KK,k1,1,2);
KK=Bar2D2Node_Assembly (KK,k2,2,3);
KK=Bar2D2Node_Assembly (KK,k3,1,3);
KK=Bar2D2Node_Assembly (KK,k4,4,3)
%边界条件的处理及刚度方程求解
k=KK([3,5,6],[3,5,6])
p=[20000;0;-25000]
u=k\p
四、平面3节点三角单元分析的算例
4.1案例分析
4.2 matlab程序
单元刚度矩阵
function k=Triangle2D3Node_Stiffness(E,NU,t,xi,yi,xj,yj,xm,ym,ID)
%该函数计算单元的刚度矩阵
%输入弹性模量E，泊松比NU，厚度t
%输入三个节点i、j、m的坐标xi,yi,xj,yj,xm,ym
%输入平面问题性质指示参数ID(1为平面应力问题，2为平面应变)
%输出单元刚度矩阵k(6X6)
%---------------------------------------------------------------
A = (xi*(yj-ym) + xj*(ym-yi) + xm*(yi-yj))/2;
bi = yj-ym;
bj = ym-yi;
bm = yi-yj;
ci = xm-xj;
cj = xi-xm;
cm = xj-xi;
B = [bi 0 bj 0 bm 0 ;
0 ci 0 cj 0 cm ;
ci bi cj bj cm bm]/(2*A);
if ID == 1 %平面应力的弹性矩阵
D = (E/(1-NU*NU))*[1 NU 0 ; NU 1 0 ; 0 0 (1-NU)/2];
elseif ID == 2 %平面应变的弹性矩阵
D = (E/(1+NU)/(1-2*NU))*[1-NU NU 0 ; NU 1-NU 0 ; 0 0 (1-2*NU)/2];
end
k= t*A*B'*D*B;
单元刚度矩阵的组装
function z = Triangle2D3Node_Assembly(KK,k,i,j,m)
%该函数进行单元刚度矩阵的组装
%输入单元刚度矩阵k
%输入单元的节点编号I、j、m
%输出整体刚度矩阵KK
%---------------------------------------------------------------
DOF(1)=2*i-1;
DOF(2)=2*i;
DOF(3)=2*j-1;
DOF(4)=2*j;
DOF(5)=2*m-1;
DOF(6)=2*m;
for n1=1:6
for n2=1:6
KK(DOF(n1),DOF(n2))= KK(DOF(n1),DOF(n2))+k(n1,n2);
end
end
z=KK;
function stress=Triangle2D3Node_ElementStress(E,NU,xi,yi,xj,yj,xm,ym,u,ID)
%该函数计算单元的应力
%输入弹性模量E，泊松比NU，厚度t
%输入三个节点i、j、m的坐标xi,yi,xj,yj,xm,ym
%输入平面问题性质指示参数ID(1为平面应力，2为平面应变)，单元的位移列阵u(6X1)
%输出单元的应力stress(3X1)，由于它为常应力单元，则单元的应力分量为Sx,Sy,Sz
%---------------------------------------------------------------
A = (xi*(yj-ym) + xj*(ym-yi) + xm*(yi-yj))/2;
bi = yj-ym;
bj = ym-yi;
bm = yi-yj;
ci = xm-xj;
cj = xi-xm;
cm = xj-xi;
B = [bi 0 bj 0 bm 0 ;
0 ci 0 cj 0 cm ;
ci bi cj bj cm bm]/(2*A);
if ID == 1
D = (E/(1-NU*NU))*[1 NU 0 ; NU 1 0 ; 0 0 (1-NU)/2];
elseif ID == 2
D = (E/(1+NU)/(1-2*NU))*[1-NU NU 0 ; NU 1-NU 0 ; 0 0 (1-2*NU)/2];
end
stress = D*B*u;
%【MATLAB算例】4.7.1(2) 基于3节点三角形单元的矩形薄板分析(Triangle2D3Node) 143页
%（1）结构的离散化与编号
%（2）计算各单元的刚度矩阵(以国际单位)
E=1e7;
NU=1/3; %泊松比
t=0.1;
ID=1; %输入平面问题性质指示参数ID(1为平面应力问题，2为平面应变)，会给出不同的弹性矩阵D
k1=Triangle2D3Node_Stiffness(E,NU,t,2,0,0,1,0,0,ID);
k2=Triangle2D3Node_Stiffness(E,NU,t,0,1,2,0,2,1,ID);
%（3） 建立整体刚度方程
KK = zeros(8,8);
KK=Triangle2D3Node_Assembly(KK,k1,2,3,4);
KK=Triangle2D3Node_Assembly(KK,k2,3,2,1);
%（4） 边界条件的处理及刚度方程求解
k=KK(1:4,1:4) ;
p=[0;-5000;0;-5000];
u=k\p; %节点位移的前四个分量u1，v1，u2，v2
%（5）支反力的计算
U=[u;0;0;0;0];
P=KK*U
%（6）各单元的应力计算
u1=[U(3);U(4);U(5);U(6);U(7);U(8)] %第一个单元的应力u2，v2，u3，v3，u4，v4
stress1=Triangle2D3Node_ElementStress(E,NU,2,0,0,1,0,0,u1,ID)
u2=[U(5);U(6);U(3);U(4);U(1);U(2)] %第二个单元的应力u1，v1，u2，v2，u3，v3
stress2=Triangle2D3Node_ElementStress(E,NU,0,1,2,0,2,1,u2,ID)
4.3 对应的C++程序
#include <iostream>
#include <Eigen/Dense>
using namespace Eigen;
using namespace std;
MatrixXf Tri2D3Node_Stiffness(float E, float mu, float t, float xi, float yi, float xj, float yj, float xm, float ym, int Id)
{
//计算单元刚度矩阵，输入弹性模量E，泊松比NU，厚度t
// 输入三个节点i、j、m的坐标xi,yi,xj,yj,xm,ym
//输入平面问题性质指示参数ID(1为平面应力问题，2为平面应变)
//输出单元刚度矩阵k(6X6)
float A, bi, bj, bm, ci, cj, cm;
A = (xi * (yj - ym) + xj * (ym - yi) + xm * (yi - yj)) / 2;
bi = yj - ym;
bj = ym - yi;
bm = yi - yj;
ci = xm - xj;
cj = xi - xm;
cm = xj - xi;
MatrixXf B(3, 6);
B << bi, 0, bj, 0, bm, 0,
0, ci, 0, cj, 0, cm,
ci, bi, cj, bj, cm, bm;
B = B / (2 * A);
MatrixXf D(3, 3); // 弹性矩阵
if (Id == 1)
{
D << 1, mu, 0,
mu, 1, 0,
0, 0, (1 - mu) / 2;
D = (E / (1 - mu * mu)) * D;
}
else if (Id == 2)
{
D << 1 - mu, mu, 0,
mu, 1 - mu, 0,
0, 0, (1 - 2 * mu) / 2;
D = (E / (1 + mu) / (1 - 2 * mu)) * D;
}
//B 矩阵转置：B.transpose()
MatrixXf k(6, 6); //单元刚度矩阵的大小
k = t * A * B.transpose() * D * B;
return k;
}
MatrixXf Tri2D3Node_Assembly(MatrixXf KK, MatrixXf k, int i, int j, int m)
{
//单元刚度矩阵的组装
//输入单元刚度矩阵k，单元的节点编号i、j
//输出整体刚度矩阵KK
VectorXi Dof(6); //定义一个6*1的向量
Dof << 2 * i - 1, 2 * i, 2 * j - 1, 2 * j, 2 * m - 1, 2 * m;
for (int n1 = 0; n1 < 6; n1++)
{
for (int n2 = 0; n2 < 6; n2++)
{
KK(Dof(n1) - 1, Dof(n2) - 1) = KK(Dof(n1) - 1, Dof(n2) - 1) + k(n1, n2);
//注意：c++中数组和矩阵都是从0开始编号的
}
}
return KK;
}
int main()
{
//初始物理量
float E = 1e7; //弹性模量
float mu = 1.0 / 3; //注意： 不能写成float mu = 1 / 3，这种情况输出结果为0
float t = 0.1; //厚度
int Id = 1; //输入平面问题性质指示参数ID(1为平面应力问题，2为平面应变)，会给出不同的弹性矩阵D
MatrixXf k1(6, 6), k2(6, 6); //单元刚度矩阵6*6
k1 = Tri2D3Node_Stiffness(E, mu, t, 2, 0, 0, 1, 0, 0, Id);
k2 = Tri2D3Node_Stiffness(E, mu, t, 0, 1, 2, 0, 2, 1, Id);
cout << "k1:" << endl << k1 << endl;
cout << "k2:" << endl << k2 << endl;
//组装刚度矩阵
MatrixXf KK(8, 8); //总刚的大小
KK.setZero(8, 8); //0矩阵
KK = Tri2D3Node_Assembly(KK, k1, 2, 3, 4);
KK = Tri2D3Node_Assembly(KK, k2, 3, 2, 1);
cout << "总体刚度矩阵 KK = " << endl << KK << endl;
//计算节点向量 应用化1置0方法
MatrixXf kk(4, 4);
kk = KK.block<4, 4>(0, 0); //节点位移u3,v3,u4,v4 = 0;应用化1置0可以把总刚矩阵简化为kk进行计算
cout << "kk:" << endl << kk << endl;
Vector4f p(0, -5000, 0, -5000); //节点力
Vector4f u(0, 0, 0, 0);
u = kk.lu().solve(p); //LU分解求解线性方程组kk * x = P
cout << "节点位移 u = " << endl << u << endl;
//支反力的计算
VectorXf U(8);
U << u, 0, 0, 0, 0; //总体节点位移
VectorXf P(8);
P = KK * U;
cout << "节点位移 U = " << endl << U << endl;
cout << "支反力 P = " << endl << P << endl;
system("pause");
return 0;
}
总结
一维数组名称的用途：
| 二维数组定义的四种方式: |
