模电仿真- 待完成

https://www.falstad.com/circuit/circuitjs.html

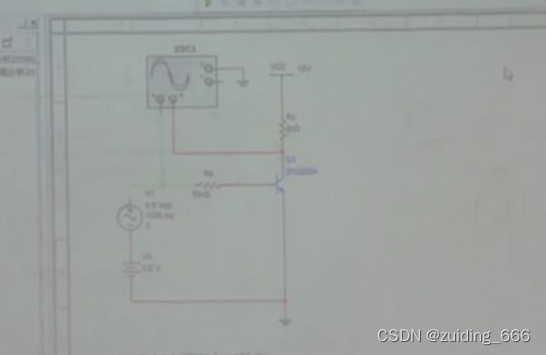

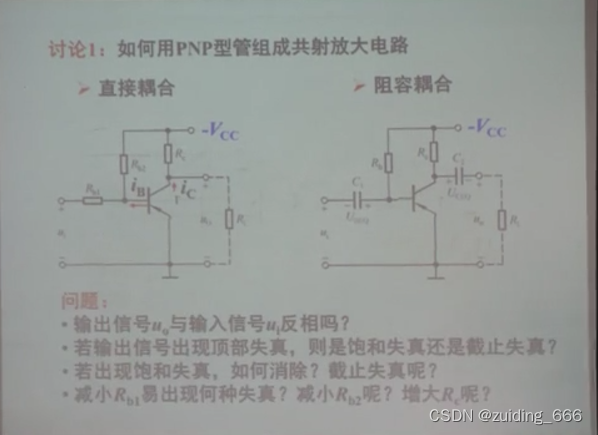

• 2.3第六课时，设计一个共射放大的典型原理电路，通过改变VBB无、过小、过大三个状态来模拟输出失真。

• 仿真去验证下面问题

• 反相比例运算电路
• 同相比例运算电路
• 反相求和
• 同相求和
• 用两个运放实现差分信号的比例放大
• 用单个运放实现差分信号的比例放大
• 仪用放大器

• 积分电路
• 微分电路
• 双积分A/D转换器
• 用四个运放实现对数放大器
• 利用对数和指数运算电路实现乘法电路
• 仿真 二极管限幅电路 二极管限幅电路_百度百科 (baidu.com)
• 窗口比较器URL URH调换位置经过或门看输出是否是一条直线？ 在这个基础上输出改成二极管与门看是否是个凸？
• 窗口比较器输出加个反相器看是否高电平是0，低电平是负电平？
• 窗口比较器加个稳压管看输出特性里的低电平是否从0变成负电压？
• 仿真下面电路

• 做三极管状态切换实验一文看懂三极管的截止、饱和 (baidu.com)

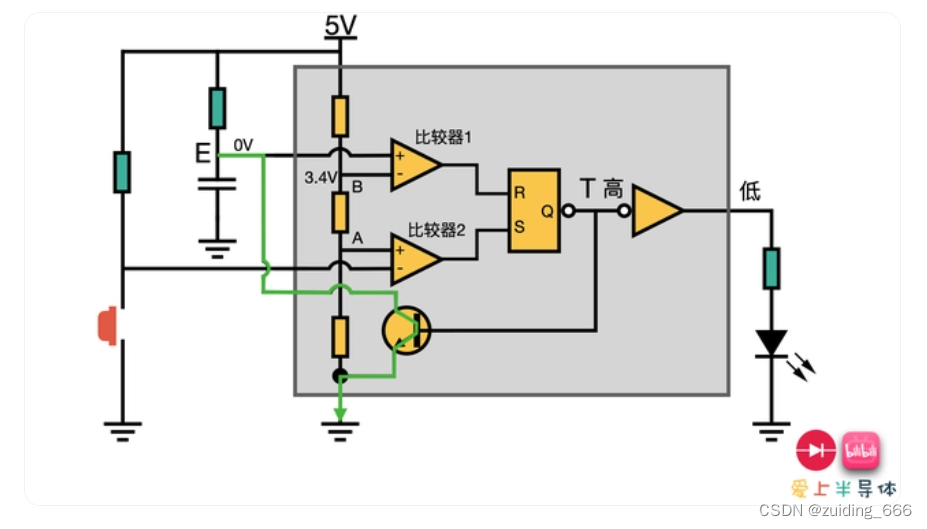

• 做Led控制实验 不用单片机，用555实现定时器的功能，超级简单 (baidu.com)

• 仿真矩形波发生电路(用通用运放LM324 或358都可以实现)

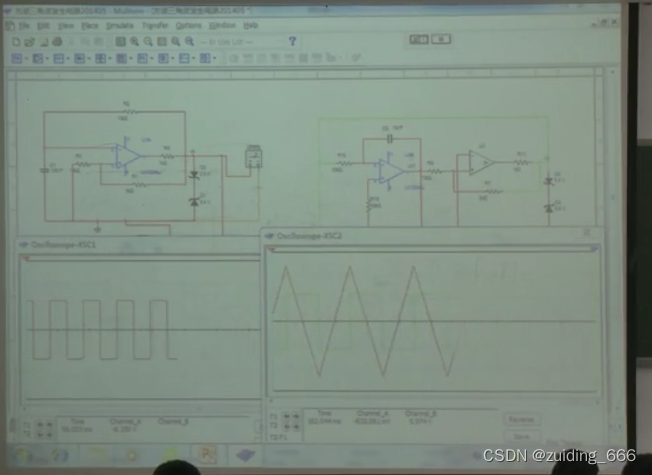

• 用同相滞回比较器+反相积分电路仿真三角波发生电路。
  • 分别调节三角波幅值和周期，
  • 改变比较器阈值使三角波沿纵轴移动。
• 用反相滞回比较器+ 反相积分电路+ 反相器(负一的反相比例) 实现三角波发生电路。
• 用反相输入滞回比较器+ 同相积分电路试下能不能成三角波发生电路？
• 仿真锯齿波发生电路
• 三角波变锯齿波（用晶体管和JFET分别做开关仿真下）
• 三角波变正弦波

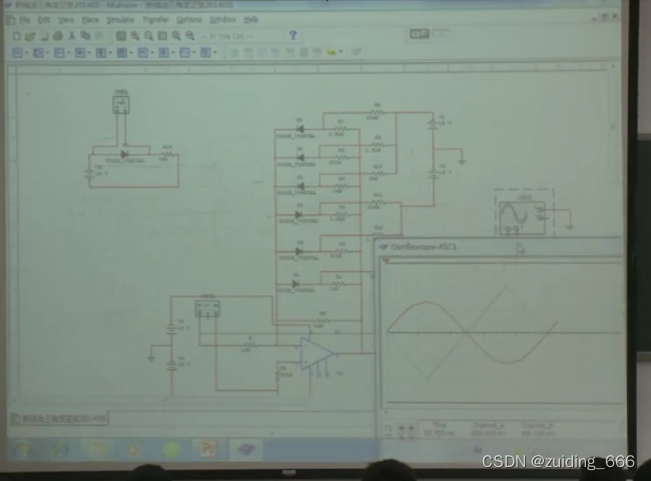

• 仿真下用多个二极管开关构成的三角波到正弦波波形变换电路

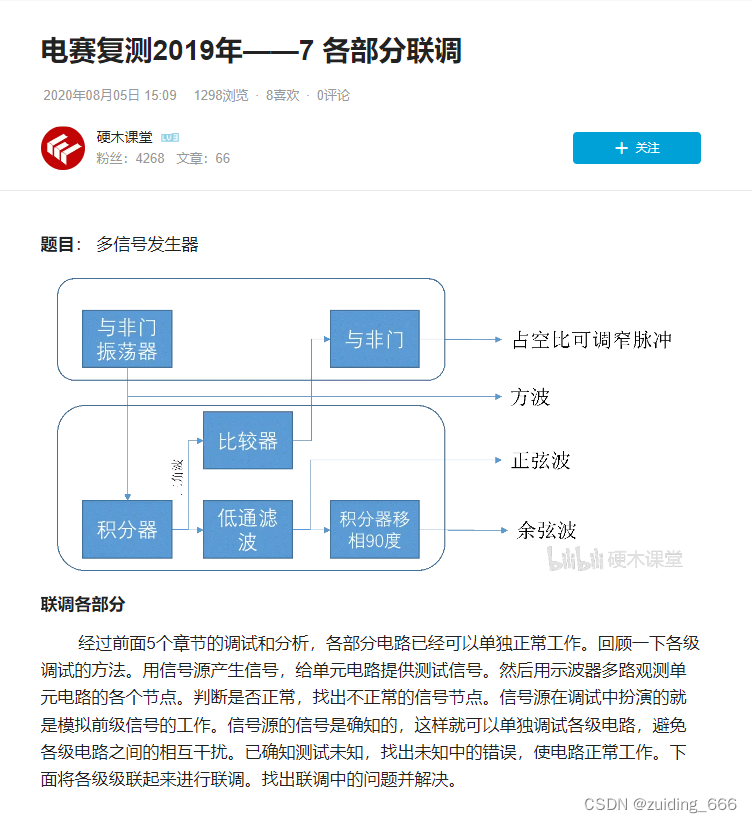

• 电赛复测2019年——7 各部分联调 - 哔哩哔哩

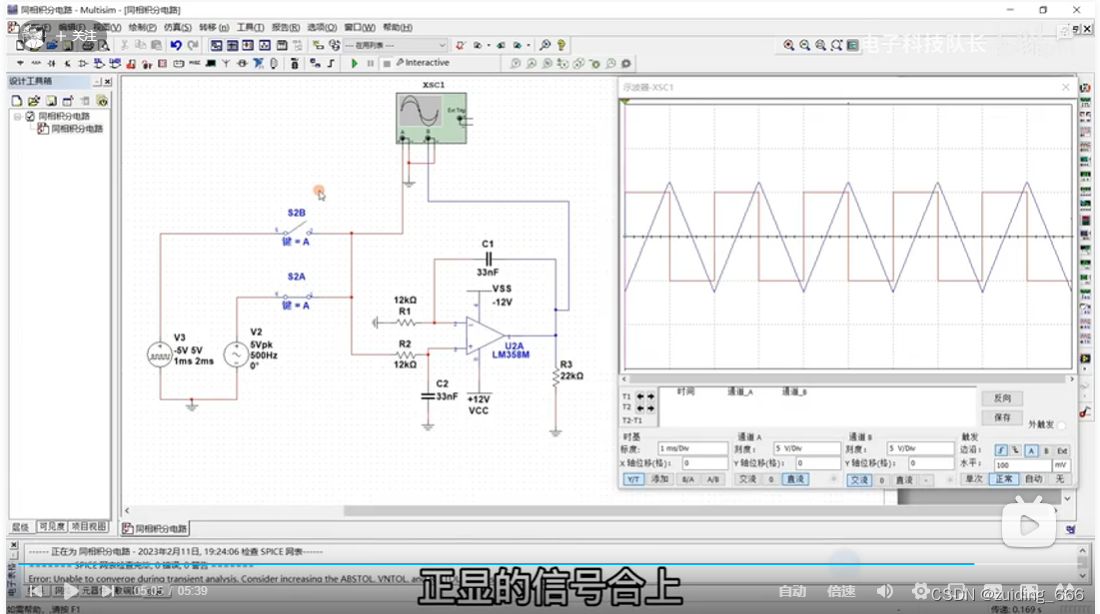

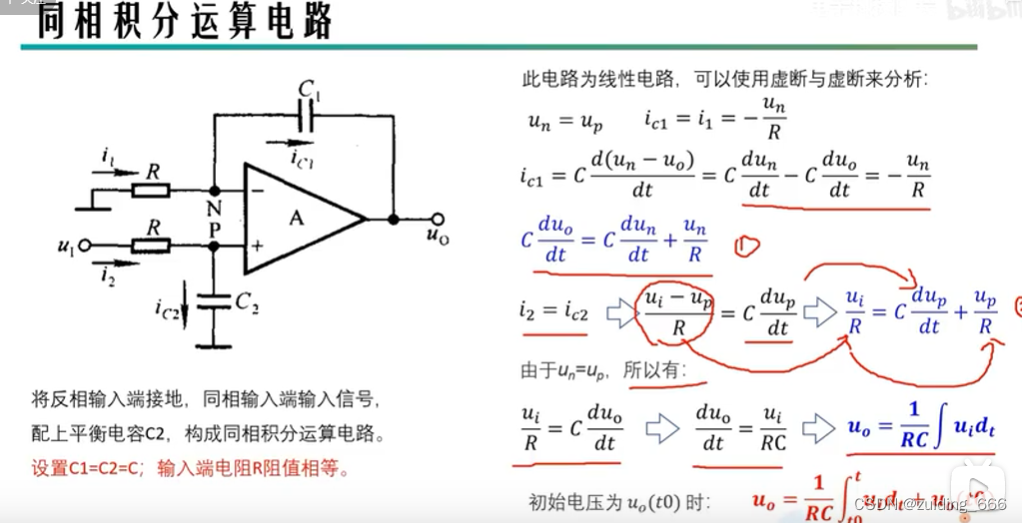

• 仿真同相积分电路 同相积分运算电路，详细讲解同相位积分运算电路实现方法，运放基本应用及公式推导_哔哩哔哩_bilibili

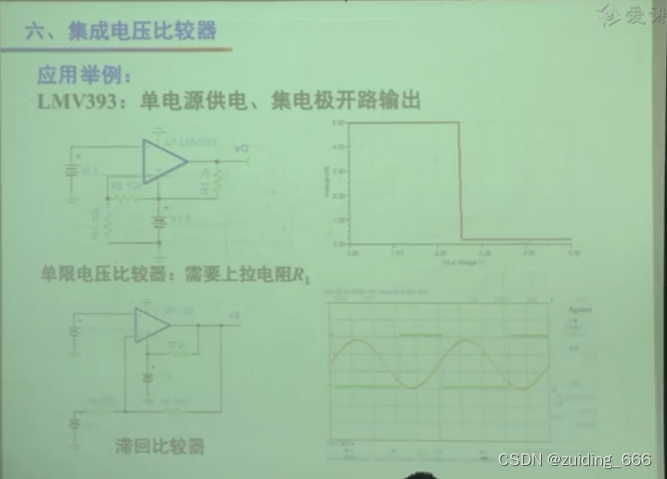

• 三角变方波，比较器阈值电压该怎么设？设不同的值对产生的方波影响是什么？怎样能产生下面这种波形？



• 仿真豪兰德电流源电路，主要通过改变正负反馈系数来模拟振荡和不震荡两种情况。在Ui处要模拟加一点点干扰信号。

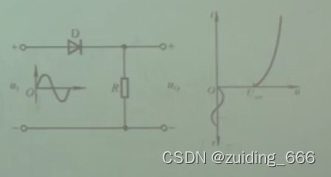

• 仿真二极管的I-V特性曲线，输入一个正弦波，通过控制Ui小于开启电压，微微大于开启电压，远大于开启电压来观察输出Uo的波形。
  • Ui微微大于开启电压时，保持Ui不变，改变电阻R(先不断变大)观察Uo波形和改变电阻前对比的变化, 再不断减小R观察Uo波形的变化。(自己分析的结果是，R变大后的Uo会比之前更接近正弦， R变小后的Uo比之前更接近尖点波)

• 文式桥振荡电路仿真

RC振荡电路——文氏桥振荡电路（OP07仿真）_文氏桥式rc振荡电路-CSDN博客
