第4讲、电阻、电容、电感、二极管等器件的原理图Symbol绘制

本讲的主要内容是如何使用OrCAD绘制电阻、电容、电感、二极管等分立器件的原理图Symbol。

在上一讲中我们完成了DragonFly四轴飞行器原理图工程的创建以及原理图库的创建，但是软件附带的库中的器件太少，很多我们需要的找不到，而且很多能找到的也不太符合我们的要求，所以我们需要自己画这个项目中的原理图Symbol。我今天带着大家学习一下如何使用OrCAD绘制电阻、电容、电感、二极管等器件的原理图Symbol。

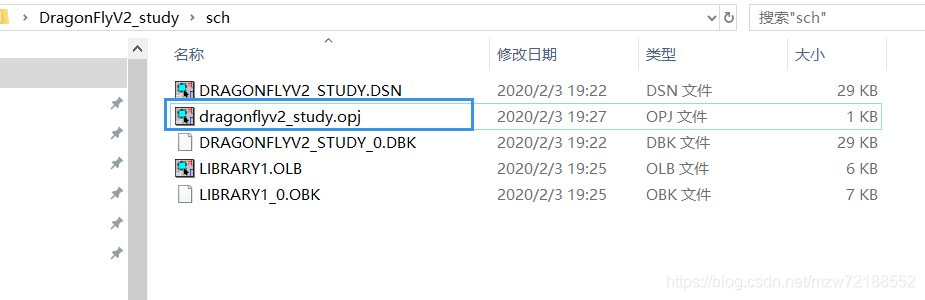

首先打开上一讲中创建好的文件夹，找到名称及后缀为“dragonflyv2_study.opj”的文件，如图1所示，双击打开。打开之后如图2所示，然后进行后续操作。

图1：dragonflyv2_study原理图工程文件

电阻Symbol的绘制：

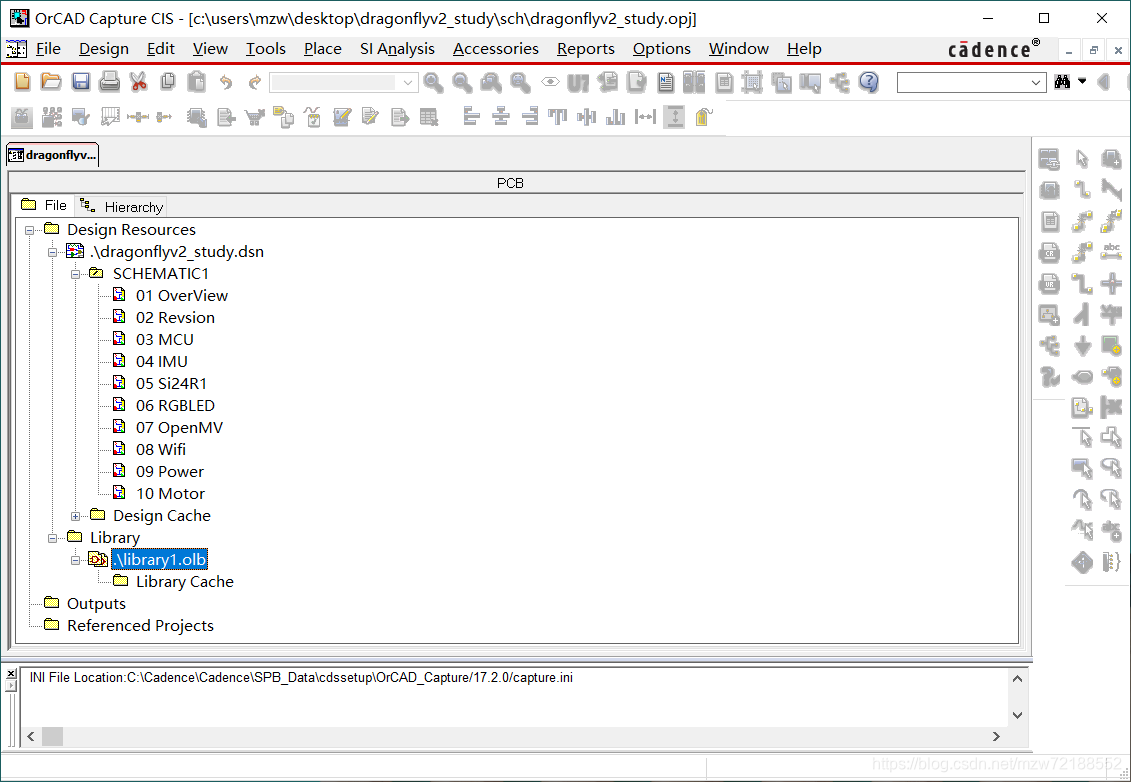

在图2所示，选中library1.olb”并右键，选择“New Part

图2
