元器件的绘制

创建工程（AD19）

【文件】-【新的】-【项目】-【PCB工程】
【文件】-【新的】-【库】-【原理图库】

电阻电容电感类元件创建

设置栅格大小

【视图】-【栅格】-【设置捕捉栅格】
其值设为10mil

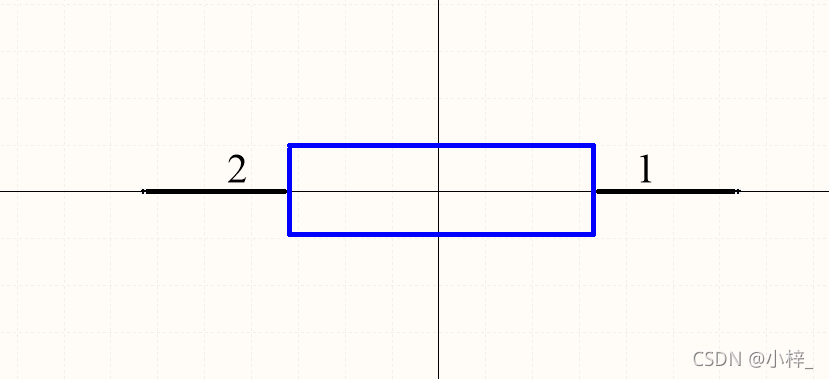

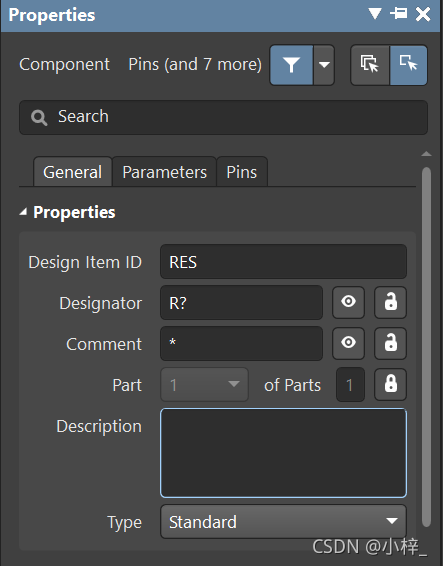

电阻

在这里插入图片描述
在这里插入图片描述

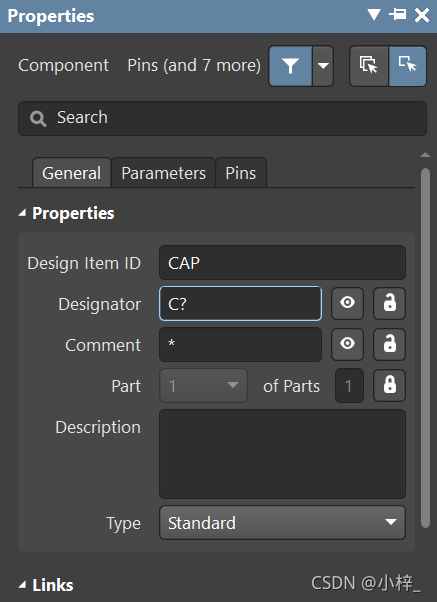

电容

在这里插入图片描述
在这里插入图片描述

电感

在这里插入图片描述
在这里插入图片描述

管脚

改变管脚长度
在这里插入图片描述

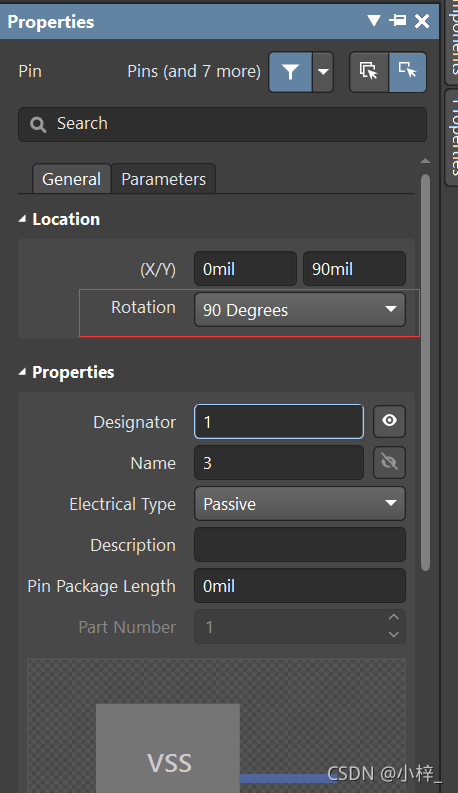

旋转管脚
在这里插入图片描述
鼠标左键选中管脚
【shift键】可复制管脚。
【x键】【y键】可分别实现对管脚的左右、上下对称旋转。
在元件上加管脚时，管脚上有四个点的一端（有电气属性）应朝外。

LED灯按键类元件创建

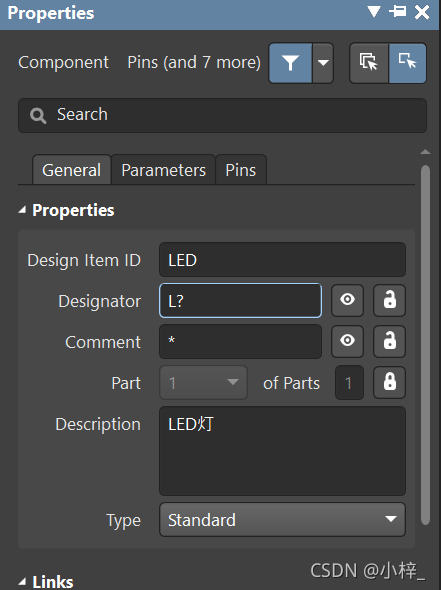

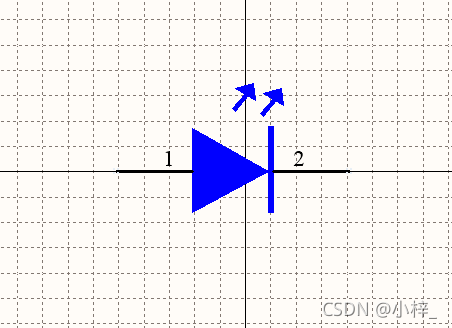

LED灯

绘制时选用多边形工具
【shift键】+【空格】：调整多边形角度
在这里插入图片描述
在这里插入图片描述

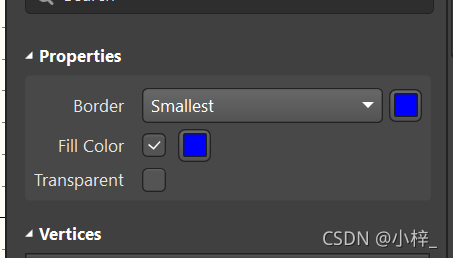

绘制实心三角形：
在这里插入图片描述

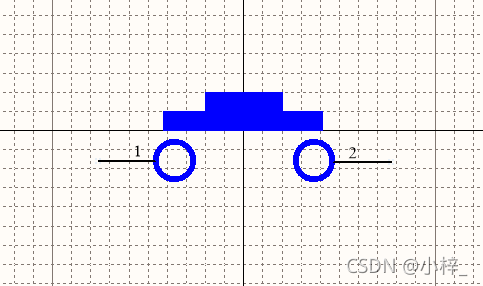

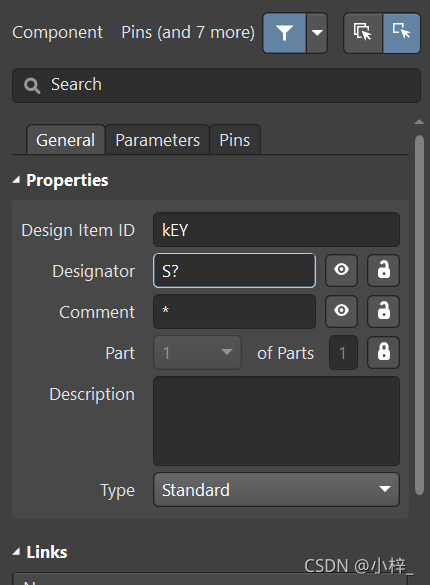

按键

在这里插入图片描述
在这里插入图片描述

IC芯片类元件创建

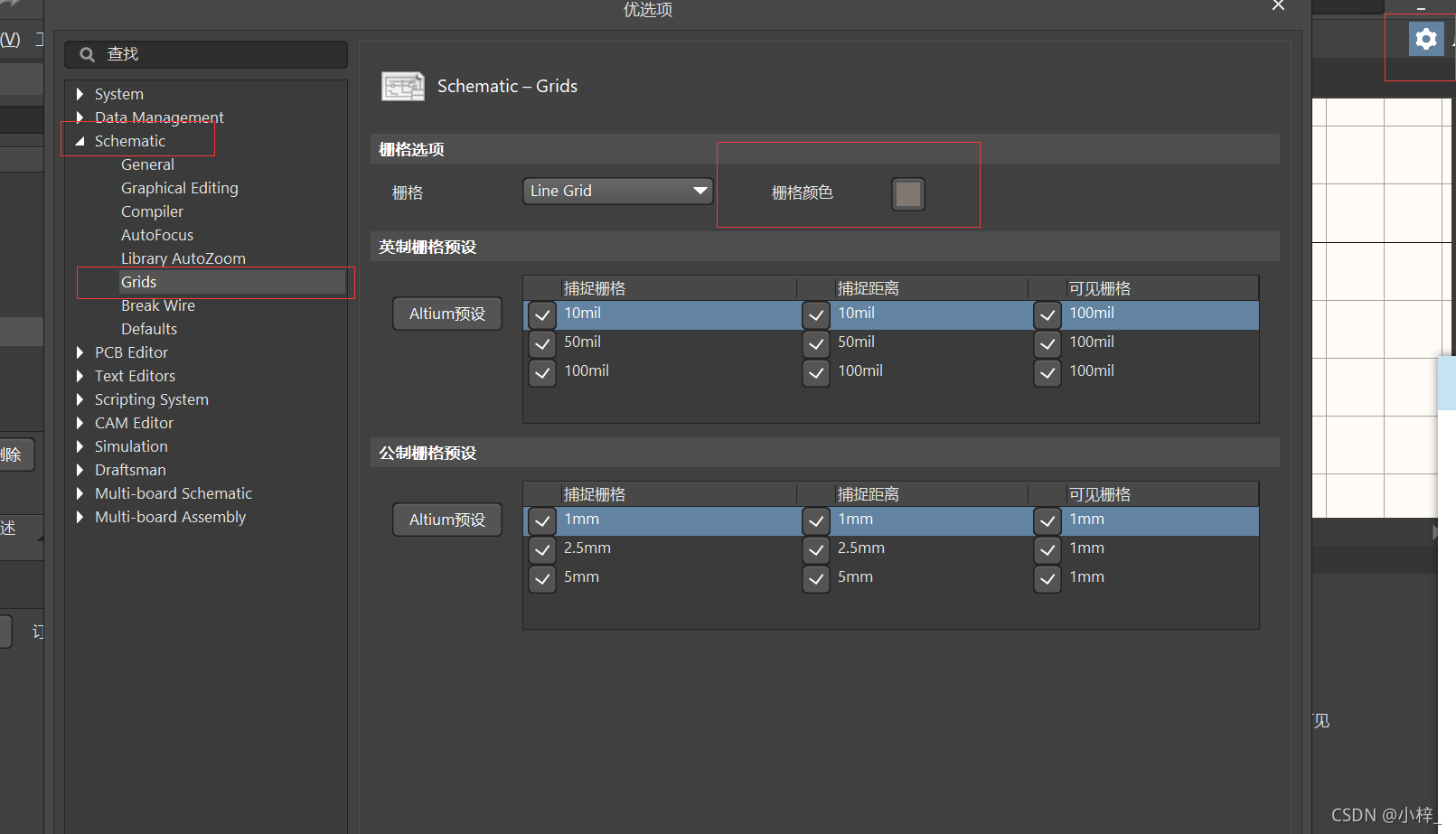

改变栅格颜色

在这里插入图片描述

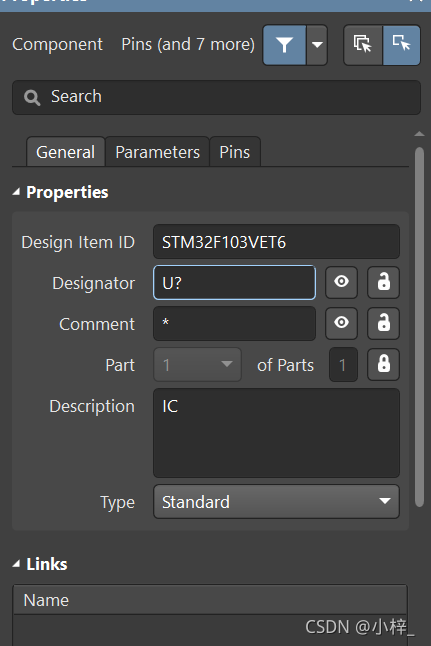

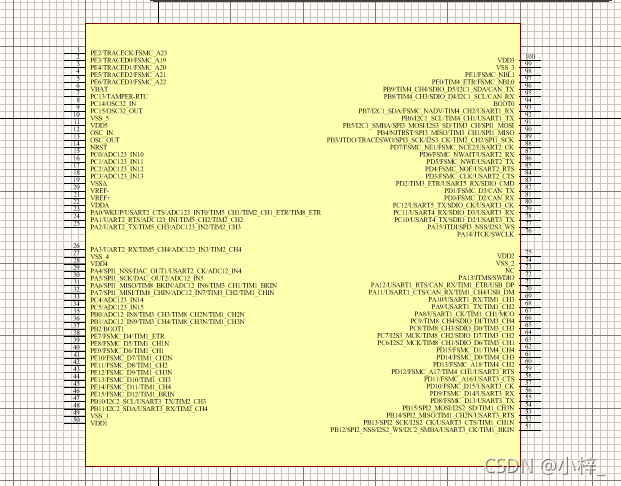

IC类芯片绘制（以STM32F103VET6为例）

选用矩形工具绘制，绘制好之后添加管脚即可。
在这里插入图片描述
在这里插入图片描述

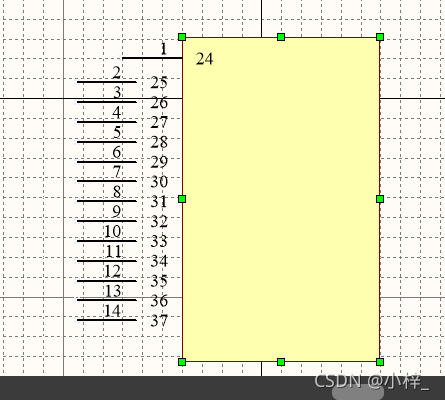

阵列式粘贴

由于芯片类元件上加的管脚比较多，所以在具体操作时对其进行批量操作：

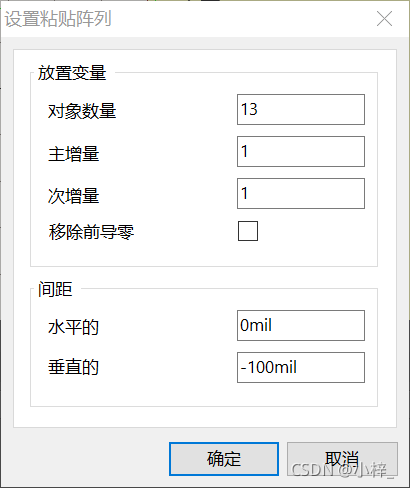

首先选中第一根管脚，将管脚号改成1，按【ctrl】+【C】进行复制。在进行【编辑】-【阵列式粘贴】，在接下来的页面中修改你所需要复制的管脚数并修改复制方向。
在这里插入图片描述
如果是从上往下复制，垂直的间距前应加负号。若是从右往左复制，垂直间距改为0，水平间距前加负号。
最终效果如下：
在这里插入图片描述

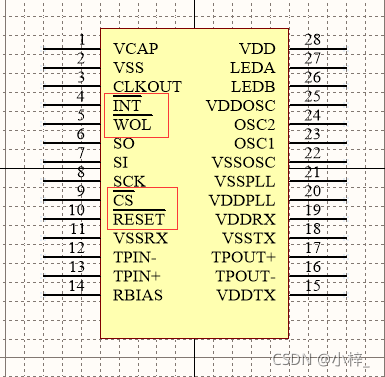

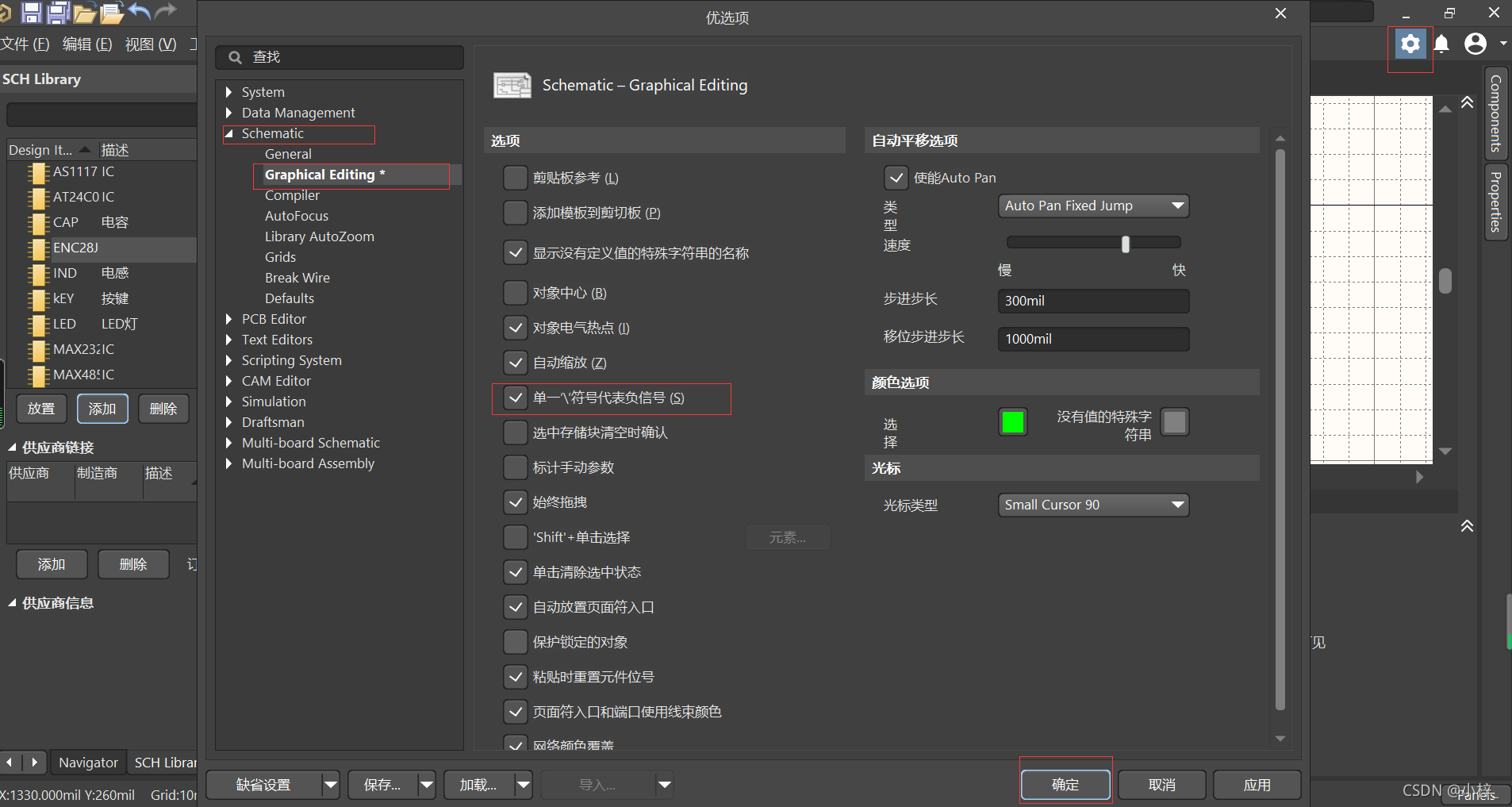

负信号

在添加管脚名称时可能会遇到以下情况：
在这里插入图片描述
解决方法如下：
在这里插入图片描述
输入管脚名称时要在每个字母前加“\”，像这样:“\I\N\T”.

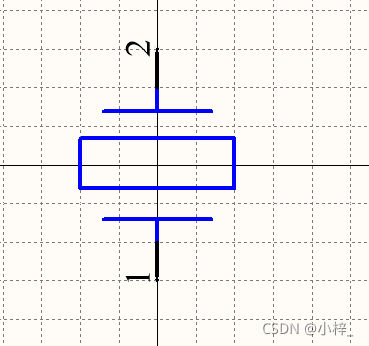

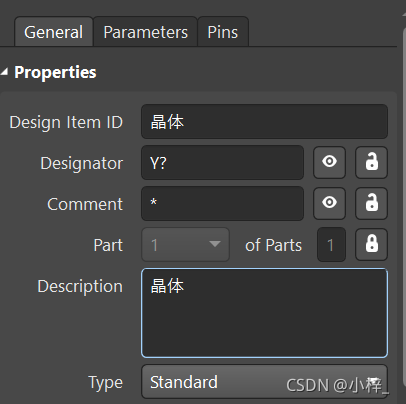

晶体类元件创建

在这里插入图片描述
在这里插入图片描述

接插件座子元件创建

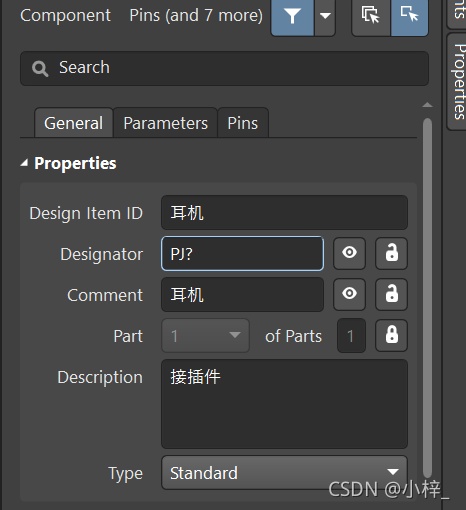

耳机

在这里插入图片描述
在这里插入图片描述

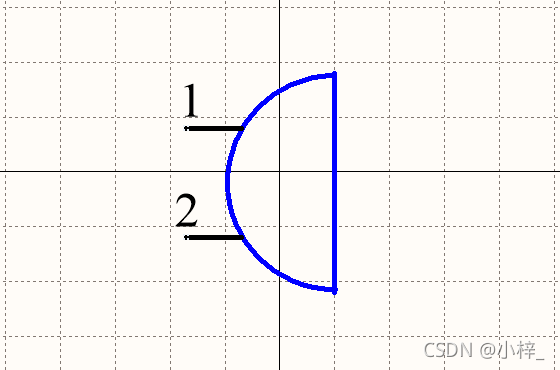

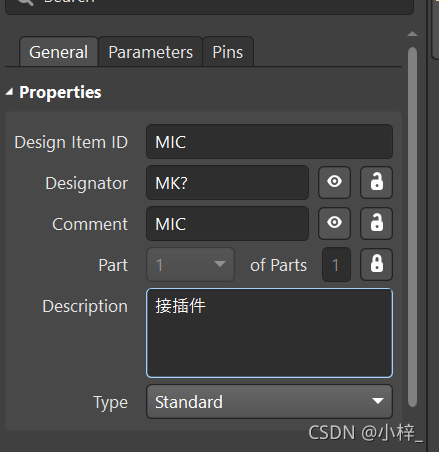

麦克风

在这里插入图片描述
在这里插入图片描述

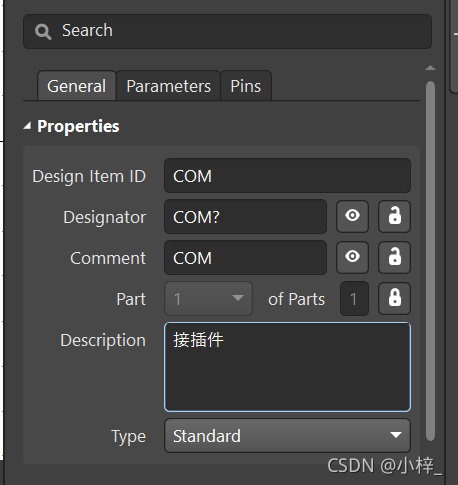

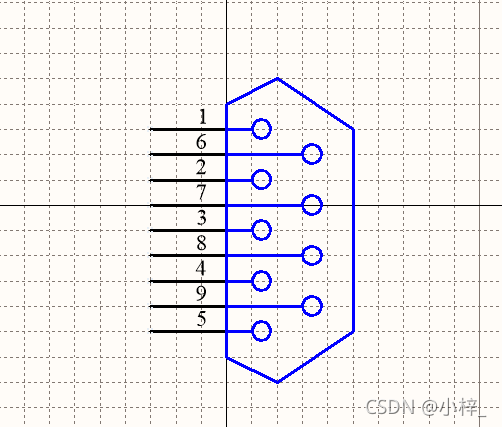

COM口

在这里插入图片描述
在这里插入图片描述

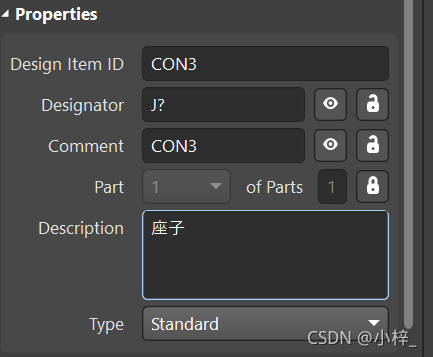

这里的Designator也可描述为：J?

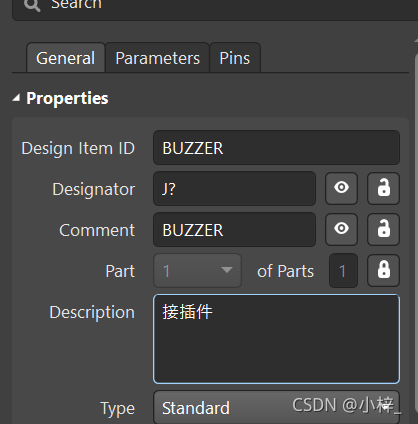

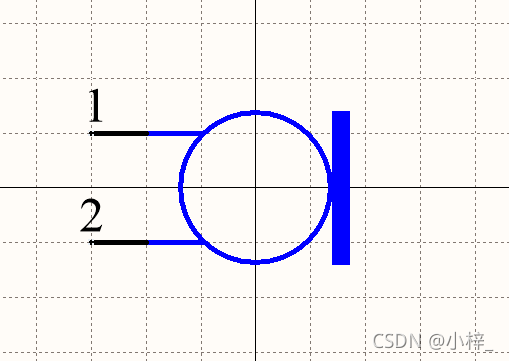

蜂鸣器

在这里插入图片描述
在这里插入图片描述

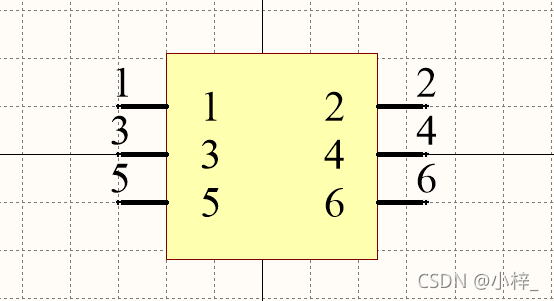

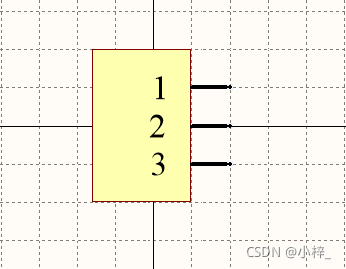

其他座子

电源接口

在这里插入图片描述
在这里插入图片描述

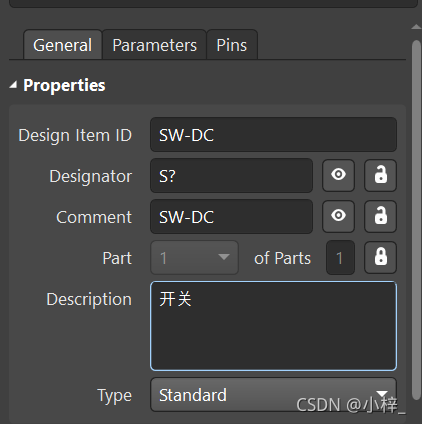

开关

在这里插入图片描述
在这里插入图片描述

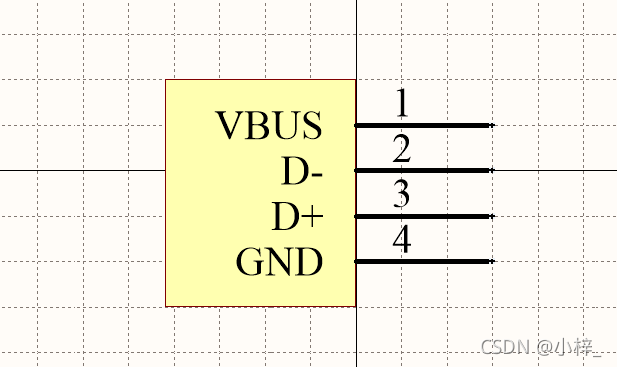

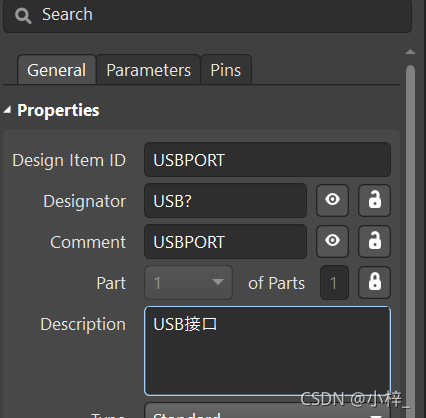

USB接口

在这里插入图片描述
在这里插入图片描述

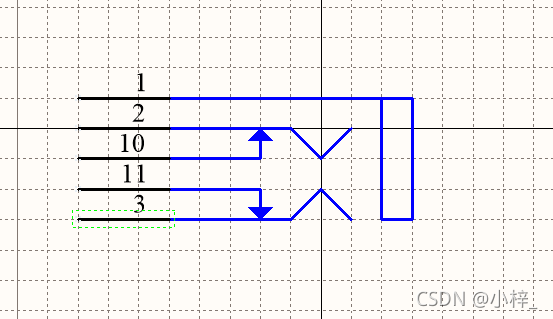

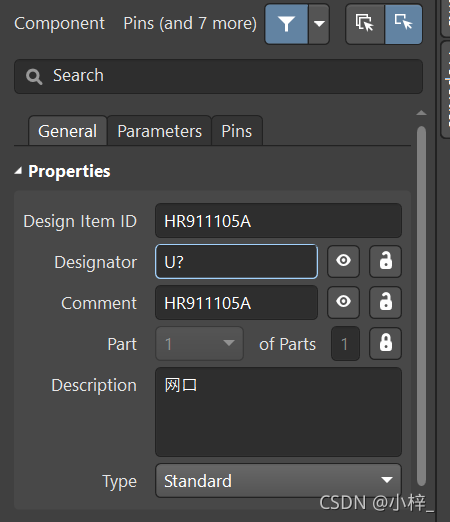

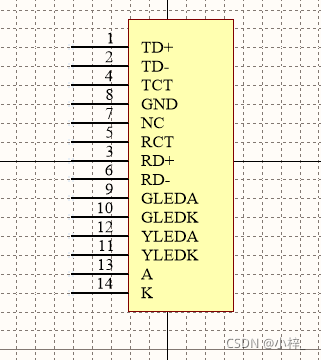

网口

在这里插入图片描述
在这里插入图片描述

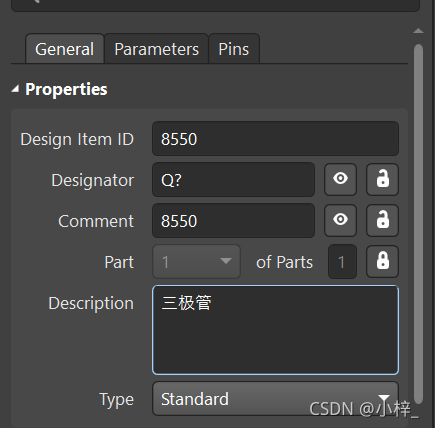

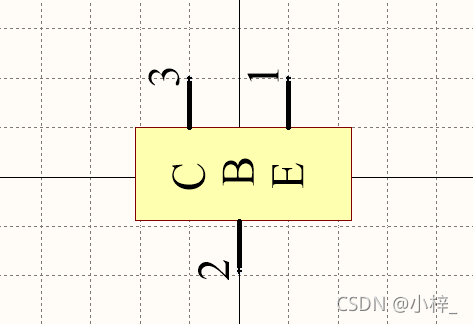

三极管

在这里插入图片描述
在这里插入图片描述

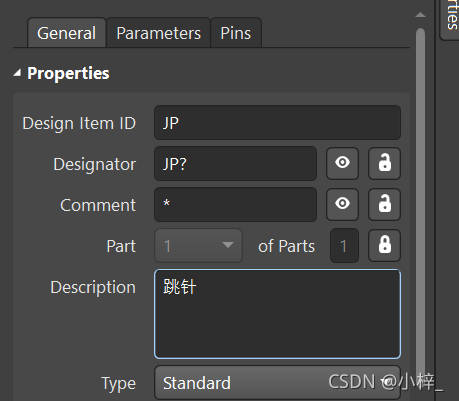

跳线帽

在这里插入图片描述
在这里插入图片描述

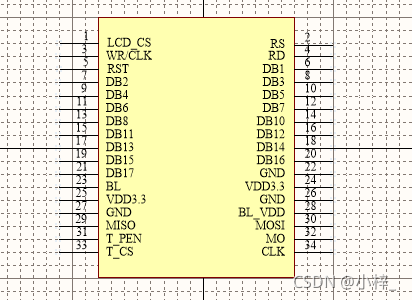

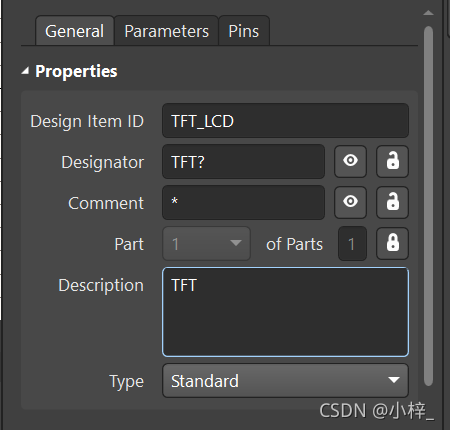

TFT-LCD

在这里插入图片描述
在这里插入图片描述

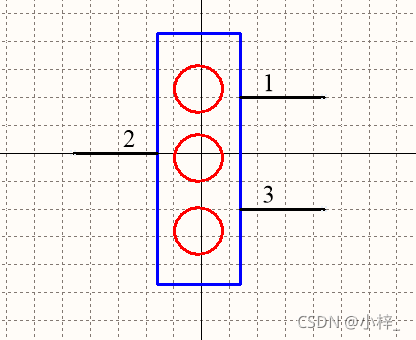

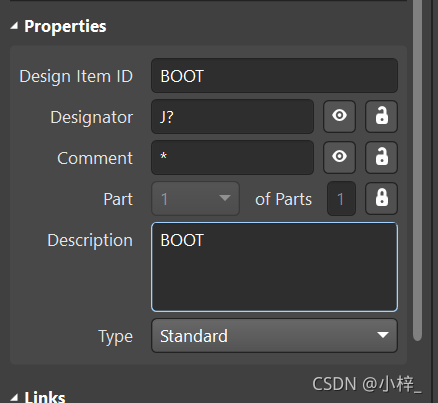

BOOT

在这里插入图片描述
在这里插入图片描述

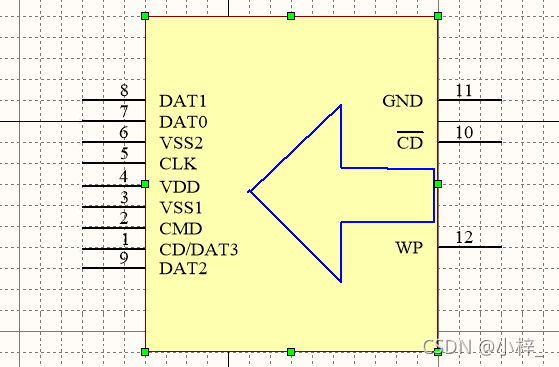

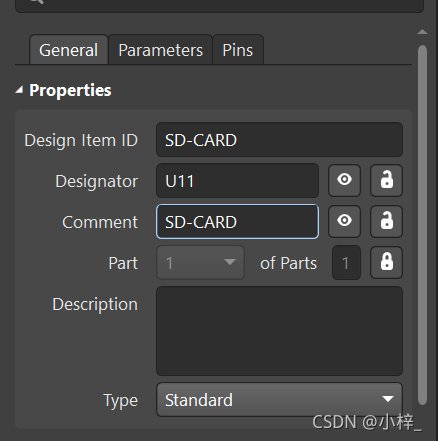

SD

在这里插入图片描述
在这里插入图片描述

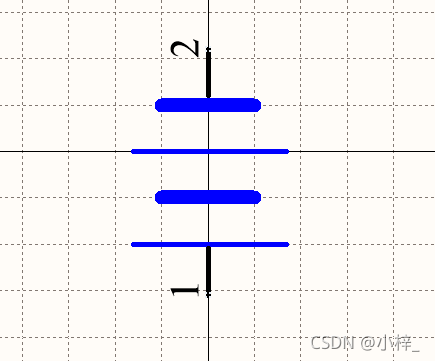

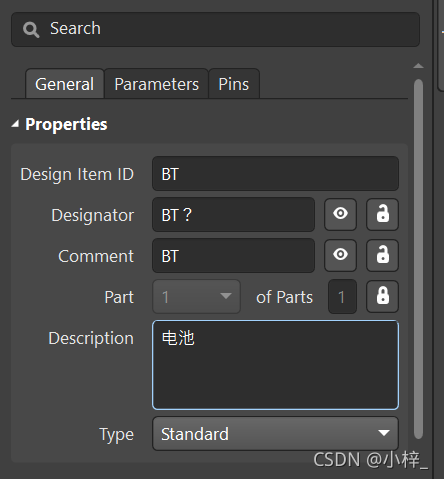

BT电源

在这里插入图片描述
在这里插入图片描述
