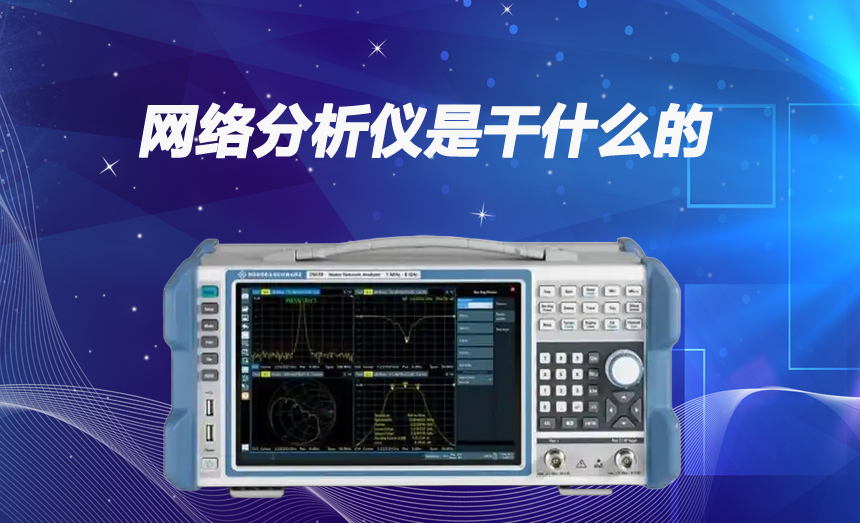

网络分析仪是干什么的？一文详解功能、应用与选型指南（附主流品牌对比）

网络分析仪（Network Analyzer，简称“网分测试仪”）是电子测量领域的关键设备，主要用于测试和分析高频、射频（RF）和微波器件的性能，通过测量网络参数（如S参数、阻抗、反射系数等），帮助工程师优化电路设计、验证器件性能。以下是它的核心功能和应用场景详解：

---

一、网分测试仪的核心功能

1. S参数测量

   • S参数（散射参数）：反映信号在器件输入/输出端口的传输和反射特性，例如：

     • S11：输入端口反射系数（匹配程度）。

     • S21：正向传输系数（增益/损耗）。

   • 意义：量化器件的插入损耗、回波损耗、隔离度等关键指标。

2. 阻抗分析

   • 测量电路或元件的阻抗特性（如电容、电感、天线阻抗），用于匹配网络设计。

3. 频率响应测试

   • 分析器件在不同频率下的传输特性（如滤波器的通带、阻带范围）。

4. 时域反射（TDR）

   • 检测电缆或传输线的阻抗不连续点（如断点、短路）。

---

二、典型应用场景

1. 射频/微波器件开发

   • 滤波器：验证通带、阻带、带外抑制性能。

   • 放大器：测量增益、线性度（如1dB压缩点）、稳定性。

   • 天线：分析驻波比（VSWR）、辐射效率、阻抗匹配。

2. 通信系统调试

   • 基站射频模块、卫星通信链路中的器件性能验证。

   • 5G/6G高频段器件的信号完整性测试。

3. 半导体行业

   • 芯片封装互连、高速PCB传输线的阻抗匹配与损耗测试。

4. 科研与教育

   • 微波电路设计、电磁兼容（EMC）研究、雷达系统仿真。

---

三、网分测试仪的分类

1. 矢量网络分析仪（VNA）

   • 特点：同时测量信号的幅度和相位，精度高，支持全S参数分析。

   • 适用：高频复杂系统（如毫米波电路、相控阵天线）。

   • 代表型号：Keysight PNA系列、R&S ZNA系列。

2. 标量网络分析仪（SNA）

   • 特点：仅测量幅度（无相位信息），成本较低。

   • 适用：基础频响测试（如功放增益、滤波器损耗）。

   • 代表型号：Keysight ENA系列经济款。

---

四、使用注意事项

1. 校准（Calibration）

   • 必须使用校准件（开路、短路、负载、直通）消除系统误差，确保测量精度。

2. 动态范围

   • 高动态范围（如130dB以上）可准确测量极弱信号（如隔离器的隔离度）。

3. 频率范围

   • 根据被测器件频率选择仪器（如6GHz以下通用，110GHz需毫米波扩展）。

---

五、选型建议

• 预算充足：选矢量网络分析仪（Keysight PNA-X、R&S ZVB）。

• 基础需求：标量网络分析仪或便携式VNA（如NanoVNA）。

• 毫米波测试：需搭配波导模块或扩频器（如Keysight N5290系列）。

---

总结

网分测试仪是射频工程师的“眼睛”，从天线设计到芯片封装，几乎所有高频电子系统的研发与生产都依赖其精准测量。选择时需根据频率范围、精度需求和预算权衡，同时注重校准与操作规范。
