网络分析仪的工作原理及其应用

1. 引言

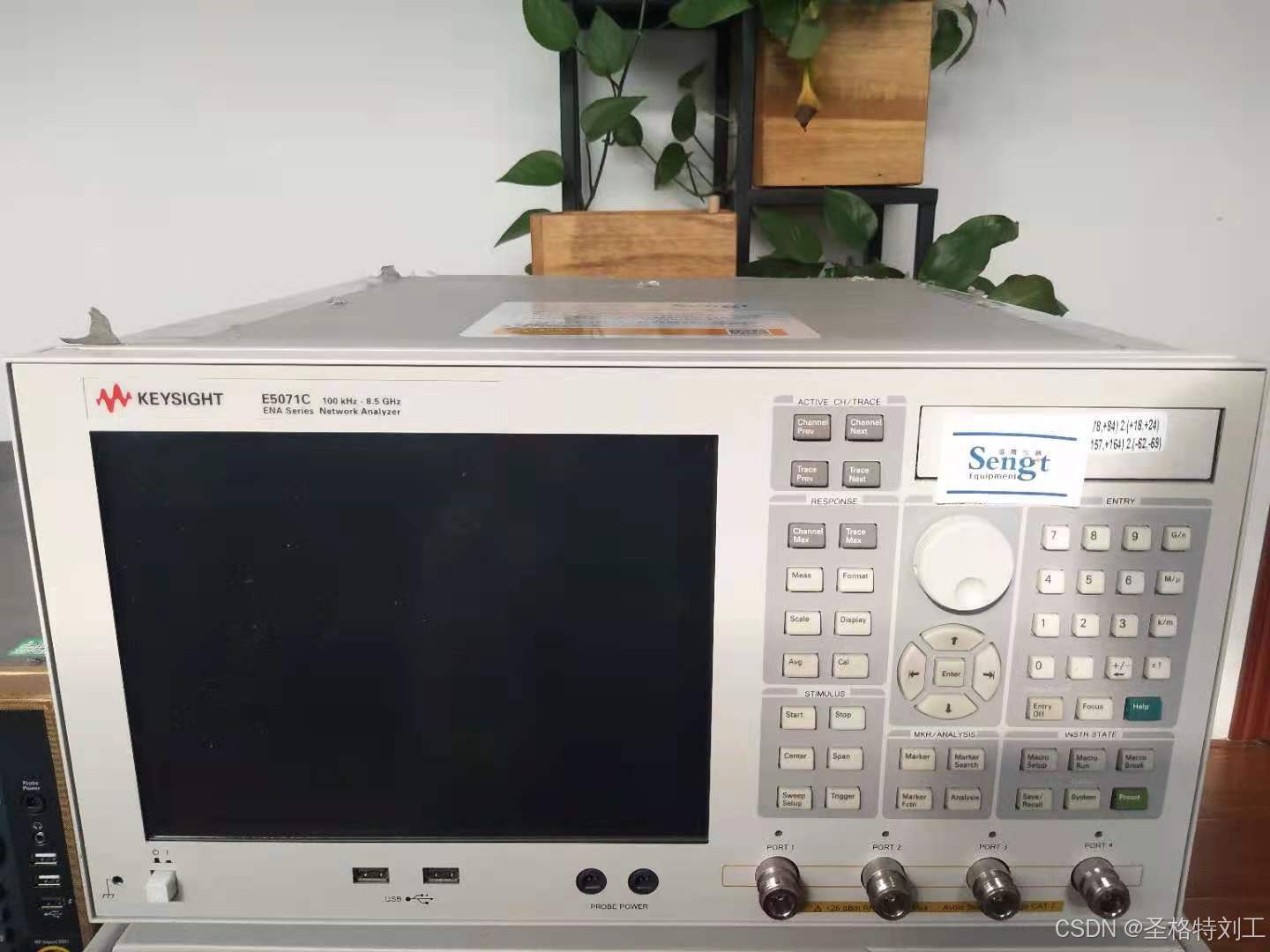

在现代电子测试与测量领域，网络分析仪（Network Analyzer） 是不可或缺的重要设备。它广泛应用于射频（RF）和微波领域，用于测量元器件、线路和系统的网络参数。网络分析仪主要用于评估电路的传输特性、反射特性及阻抗匹配等关键参数。本文将详细介绍网络分析仪的工作原理，并探讨其在实际应用中的重要性。



2. 网络分析仪的基本原理

网络分析仪的核心功能是测量电路的 散射参数（S参数），即当信号通过网络时，其入射、反射和传输的行为。网络分析仪的基本结构包括：

• 信号源：产生已知频率和功率的测试信号。
• 分离器（Directional Coupler）：用于分离入射信号和反射信号。
• 接收机（Receiver）：用于测量信号的幅度和相位信息。
• 处理单元：计算并显示S参数数据。

2.1 S参数解析

S参数（Scattering Parameters）描述了射频电路的输入、输出及反射特性，常见的S参数包括：

• S11（回波损耗）：表示输入端口的反射情况，即有多少信号被反射回输入端。
• S21（增益/损耗）：表示信号从输入端口传输到输出端口的情况，即网络的传输特性。
• S12 和 S22：用于描述其他端口间的信号传输和反射情况。

通过测量这些参数，工程师可以优化电路设计，确保匹配良好，减少信号损耗，提高系统性能。

2.2 工作方式

网络分析仪的测量方式主要分为 矢量网络分析仪（VNA） 和 标量网络分析仪（SNA）：

• VNA（Vector Network Analyzer）：能够测量信号的幅度和相位信息，适用于高精度测量，如天线、滤波器和放大器的特性分析。
• SNA（Scalar Network Analyzer）：仅测量信号的幅度信息，适用于测量传输损耗等简单参数。

3. 典型应用场景

3.1 射频与微波电路测量

在射频和微波系统设计中，网络分析仪用于测量 滤波器、放大器、天线、耦合器和匹配网络 的性能。例如，工程师可以使用VNA优化滤波器的带宽、通带衰减和回波损耗。

3.2 材料特性分析

网络分析仪也可用于测量材料的介电常数和导磁率，帮助研究人员开发高频电子材料，如用于5G和毫米波通信的介质基板。

3.3 PCB 设计与测试

在印刷电路板（PCB）设计中，网络分析仪帮助工程师分析信号完整性，确保高速信号的阻抗匹配，减少信号反射和串扰，提高电路的可靠性。

3.4 无线通信与雷达系统

无线通信和雷达系统涉及复杂的射频信号处理，网络分析仪可用于测量天线匹配、信号路径损耗及调制特性，以优化系统性能。

4. 结论

网络分析仪作为射频和微波测试领域的重要工具，能够提供高精度的电路性能测量，广泛应用于电子、通信、材料研究和信号完整性分析等领域。掌握网络分析仪的工作原理和使用方法，对于工程师优化设计、提高系统性能至关重要。

随着5G、毫米波雷达和高频电路的快速发展，网络分析仪的需求也在不断增长。未来，随着测试技术的进步，网络分析仪将在更高频率、更宽带宽和更高精度的测量中发挥更大的作用。
