链条输送机机械结构设计

目录
摘 要 1
Abstract 2
目录 3
1 绪 论 4
1.1链条输送机的发展及行业现状 4
1.2 链条输送机的作用及特点 5
1.3 链条输送机的主要组成部分 5
2 方案的选定 7
2.1 链条输送机的种类 7
2.2 承托式链条输送机的特点 7
2.3布置形式 8
3 链条输送机的设计 9
3.1 原始数据 9
3.2 参数的选择与确定 9
3.3 各个参数的设计计算 10
3.4 输送链的选择及其尺寸 19

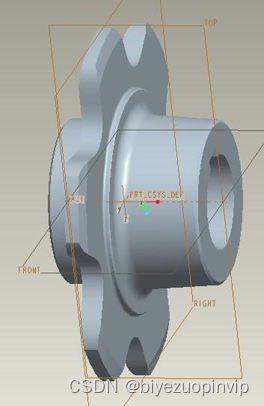

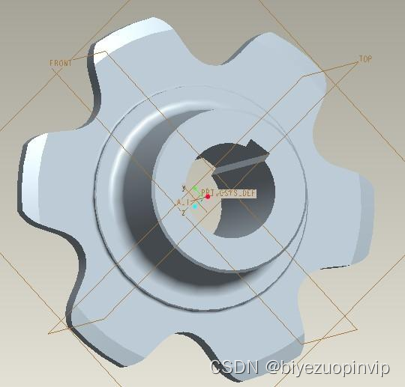

3.5 链轮的设计 19
3.5.1 链轮各直径的设计计算 20
3.5.2 链轮齿廓参数计算 20
3.5.3 链轮轴向齿廓形状参数计算 21

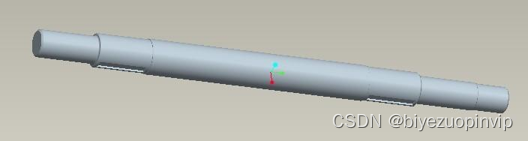

3.6 驱动链轮轴的设计 21
3.6.1 驱动链轮轴的初步设计 21
3.6.2轴的结构设计 24
3.6.3轴的强度较核 25
3.7带轮的传动设计 29
3.7.1带轮型号的选择 29
3.7.2大小带轮的尺寸确定 29
3.7.3 V带传动的中心距的确定及小带轮的包角验算 30
2.7.4 V带传动的皮带根数的确定 31

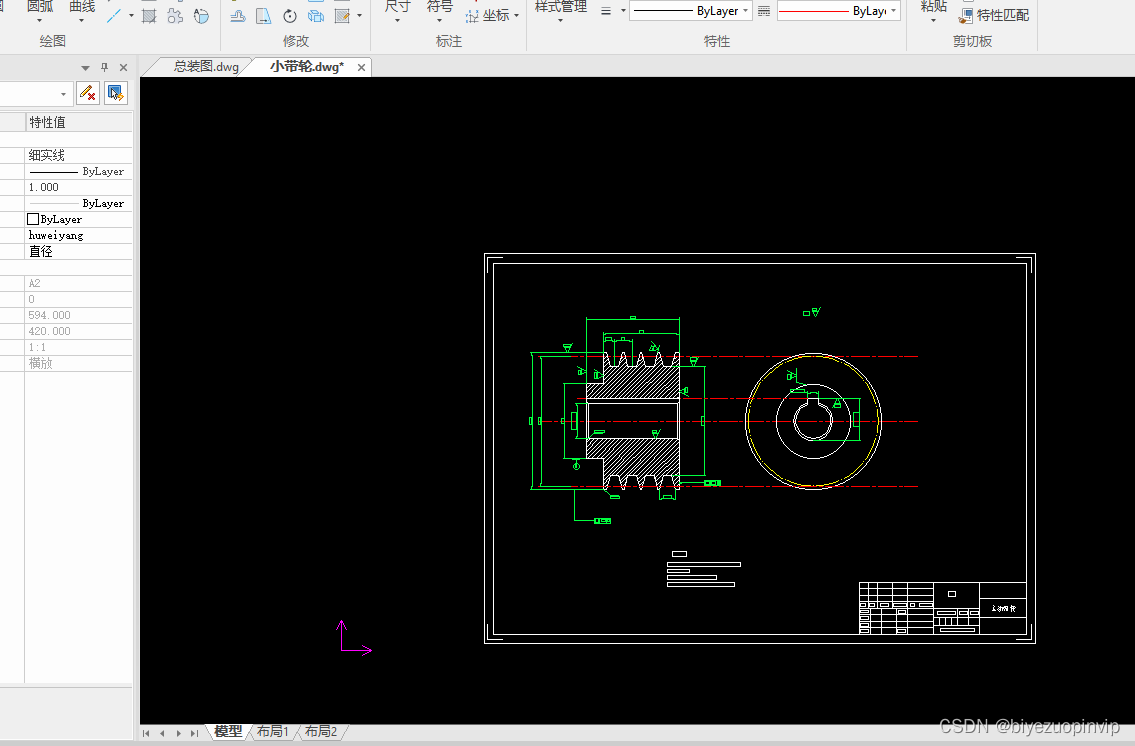

3.7.5小、大带轮的结构 31
3.8电动机的选配 32
3.9 滚动轴承的选择与计算 32
3.10联轴器的选择 33
3.11主要部件结构设计 33
4 板式输送机的安装与调整 34
4.1安装技术要求 34
4.2输送机的调整 35
5 总结 36
6 谢辞 37
7 参考文献 38

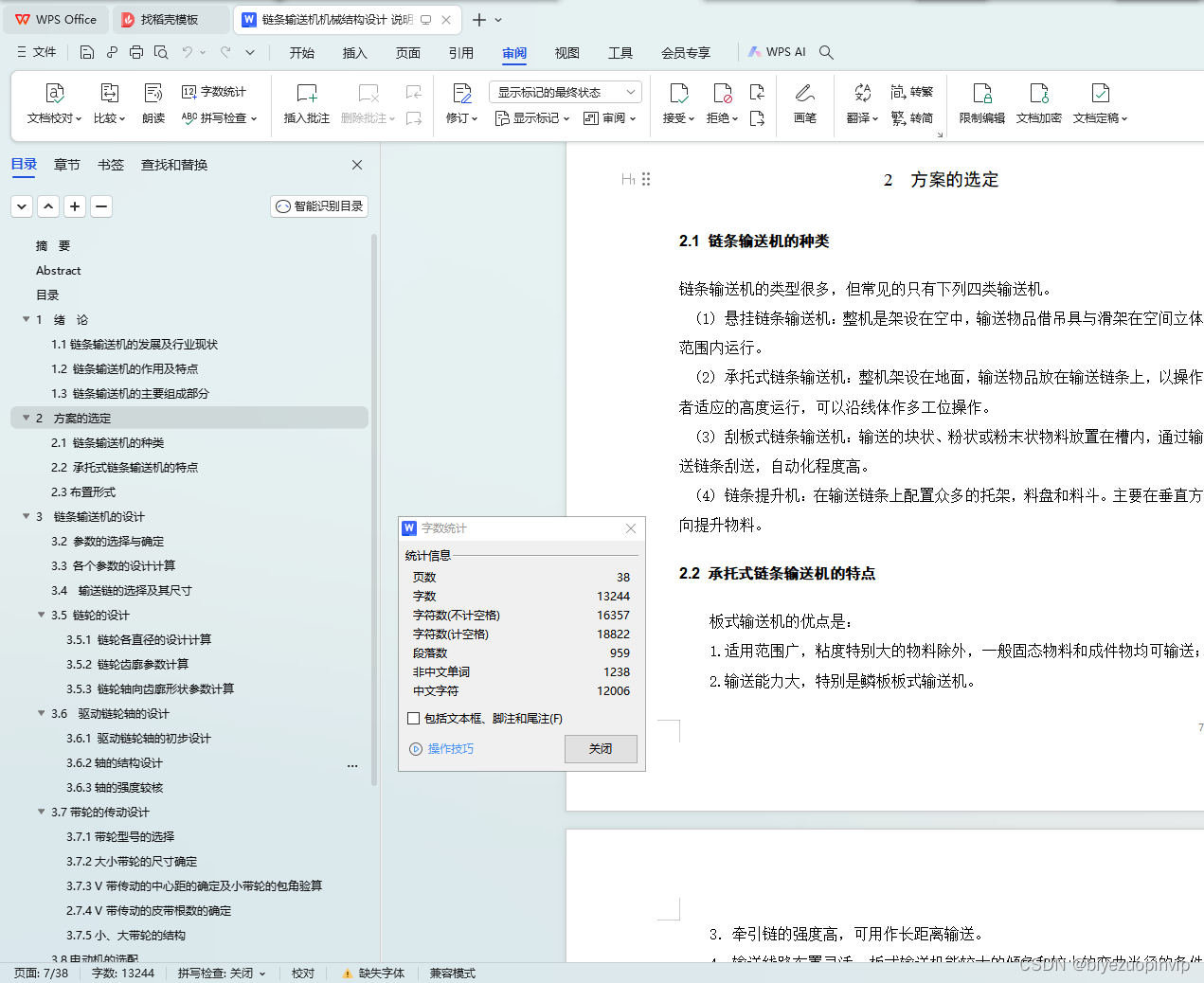

2 方案的选定
2.1 链条输送机的种类
链条输送机的类型很多，但常见的只有下列四类输送机。
(1) 悬挂链条输送机：整机是架设在空中，输送物品借吊具与滑架在空间立体范围内运行。
(2) 承托式链条输送机：整机架设在地面，输送物品放在输送链条上，以操作者适应的高度运行，可以沿线体作多工位操作。
(3) 刮板式链条输送机：输送的块状、粉状或粉末状物料放置在槽内，通过输送链条刮送，自动化程度高。
(4) 链条提升机：在输送链条上配置众多的托架，料盘和料斗。主要在垂直方向提升物料。
2.2 承托式链条输送机的特点
板式输送机的优点是：
1.适用范围广，粘度特别大的物料除外，一般固态物料和成件物均可输送；
2.输送能力大，特别是鳞板板式输送机。
3．牵引链的强度高，可用作长距离输送。
4．输送线路布置灵活。板式输送机能较大的倾角和较小的弯曲半径的条件输送，布置的灵活性大。
5.运行平稳可靠。
板式输送机的缺点是：
1.板式输送机的所有部件都是金属材料制造而成，而且其底板和牵引链重量大，故金属材料消耗多；机体笨重，且空载功率大；
2.底板和牵引链的磨便，而且噪音较大；损快，润滑和维修不便；
3.结构较复杂，制造工作量大，加之自重大，因而造价高。
板式输送机的结构形式多样，按底板的结构形式分为鳞板式和平板式。考虑到输送物品的状态，本设计选用鳞板输送机。
2.3布置形式
板式输送机的布置形式可分为：水平型、倾斜型、水平倾斜型、倾斜水平型、综合型。选择和确定板式输送机的布置形式，要考虑一下几点：
（1）必须满足工艺要求。即应能符合工艺提出的运输路线、输送量和需要在其上面完成的工艺作业等要求。
（2）满足工艺要求的前提下，力求最简单的布置形式。布置形式越简单，输送机线路的转折越少，其运行阻力就越小，因而可降低制造成本，提高经济性。
（3）布置时，应充分考虑输送机与各有关工种的关系。故应综合各方面的情况，达到整体布置的合理性和经济性。
综合考虑，本设计选用水平型板式输送机。
