电梯曳引系统设计

目 录
摘要 I
Abstract II
1 绪论 1
1.1 课题设计的背景 1
1.2 课题设计意义 1
1.3课题设计任务 1
2 电梯总体设计 3
2.1 电梯的工作原理 3
2.2 电梯的结构组成 4
3电梯曳引系统 6
3.1曳引机 6
3.2 曳引钢丝绳 7
3.3 受力分析和计算 7
3.3.1 确定配重质量 7
3.3.2确定钢丝绳直径与数目 7
3.3.3选择并验证绳槽 8
3.3.4 驱动电动机的选择 9
3.3.5功率计算 10
3.4 曳引系统故障分析和探讨 10
4制动控制系统设计 11
4.1制动控制系统组成及功能原理设计 11
4.2电梯制动控制系统 11
4.3制动控制系统故障及分析 14
5安全保护系统 16
5.1 安全保护系统组成 16
5.2机械安全保护装置 16
5.2.1 限速器 16
5.2.2 安全钳系统 19
5.2.3 缓冲装置 21
5.3 电气安全保护装置 21
5.3.1防超越行程的保护 21
5.3.2报警和救援装置 22
5.3.3停止开关和检修运行装置 22

6.1电梯的结构及外观设计 24
6.2电梯三维建模 24
6.3电梯升降运动的动画仿真 29
致谢 34
参考文献 35

2 电梯总体设计
2.1 电梯的工作原理

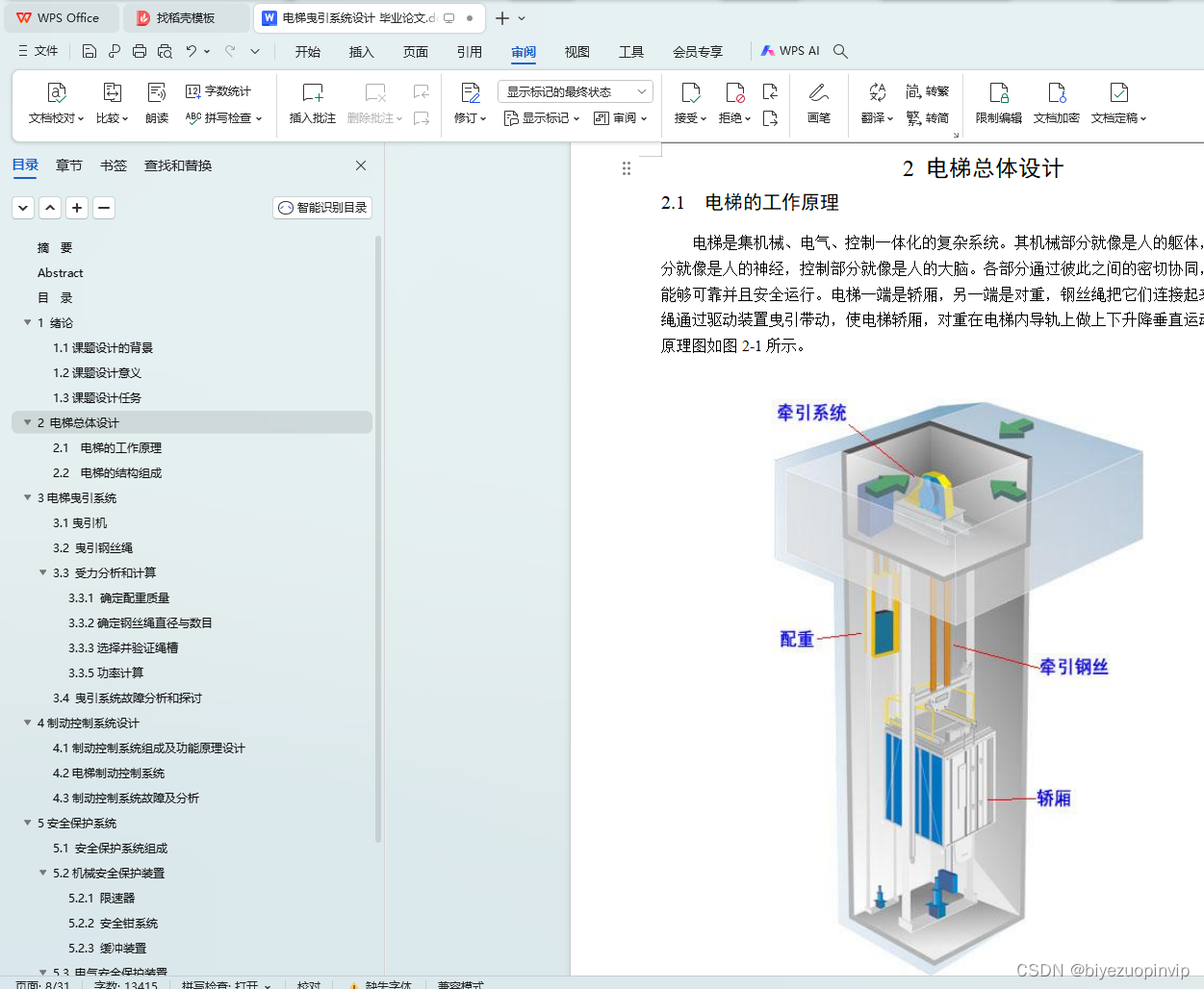

电梯是集机械、电气、控制一体化的复杂系统。其机械部分就像是人的躯体，电气部分就像是人的神经，控制部分就像是人的大脑。各部分通过彼此之间的密切协同，使电梯能够可靠并且安全运行。电梯一端是轿厢，另一端是对重，钢丝绳把它们连接起来，钢丝绳通过驱动装置曳引带动，使电梯轿厢，对重在电梯内导轨上做上下升降垂直运动。电梯原理图如图2-1所示。

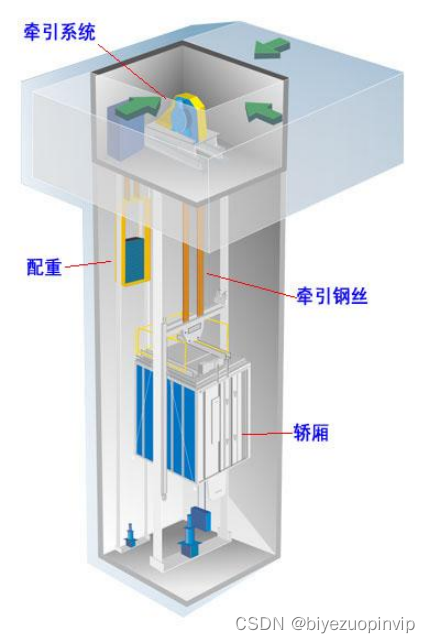

图2-1 电梯原理图
2.2 电梯的结构组成
现代电梯在宏观上主要由机房、井道、轿厢、层站组成。结构图如图2-2：
按照空间来分就是由机房部分、井道及地坑部分、轿厢部分、层站部分组成；
按照八大系统来分，有如下的八大系统组成：
a）曳引系统
曳引系统的组成主要由曳引钢丝绳、曳引机、反绳轮和导向轮，它的功能是为电梯驱动提供动力，驱使电梯运。
b）导向系统
导向系统的组成主要是由导靴、导轨和导轨架，它的主要作用是限制轿厢和对重水平方向的活动自由度，只能使轿厢和对重沿着导轨作上下垂直运动，不能水平运动。
c）轿厢
轿厢的组成主要是由轿厢体和轿厢架，它是作为运送乘客和货物的载体。
d）门系统
门系统的组成主要是由层门，轿厢门，门锁装置和开门机，它的主要功能是用来封住层站和轿厢的入口，保护乘客的生命安全，防止乘客发生剪切现象。
e）重量平衡系统
系统的组成主要由重量补偿装置和对重，它的功能是用来平衡轿厢的重量，能够保证轿厢与对中间的重量差值在允许的范围之内，不影响电梯的正常传动。
f）电力拖动系统
电力拖动系统主要组成是由供电系统，曳引电动机，速度反馈装置和电动机调速装置，它的功能是用来为电梯的运行提供动力，对电梯的启动、平稳运行、制动进行控制，给乘客营造一个舒适的环境。
g）电气控制系统
电气控制系统主要组成是由位置显示装置，召唤盒，控制屏，选层器和平层器等组成，它的功能是对电梯的运行进行实行操纵和控制。
h）安全保护系统
该系统主要由机械系统；如电梯限速器、缓冲器、安全钳、门的光幕、电梯安全窗、层门门锁，电气系统；如电梯超载装置和限门的电气开关等组成。通过机械和电气的共同作用来保证电梯的安全使用，提高电梯的安全系数，降低每年电梯事故发生率。
