韭菜联合收获机（收割机）设计

目 录
摘 要 I
ABSTRACT II
第1章 绪 论 1
1.1 研究目的及意义 1
1.2 国内外研究现状 1
1.2.1国外韭菜联合收获机的发展现状 1
1.2.2国内韭菜收获机的现状 2
1.3 本文研究的内容 2
第2章 总体方案的设计 3
2.1茎杆物理机械性质及其与切割的关系 3
2.1.1茎秆刚度对切割的影响 3
2.1.2茎秆的纤维方向性与切割的关系 4
2.1.3滑切与切割阻力的关系 4
2.2韭菜切割器技术要求 5
2.2.1不漏割、不堵刀 5
2.2.2结构简单、适应性强 5
2.2.3功率消耗少，振动小 5
2.2.4割茬低而整齐 5

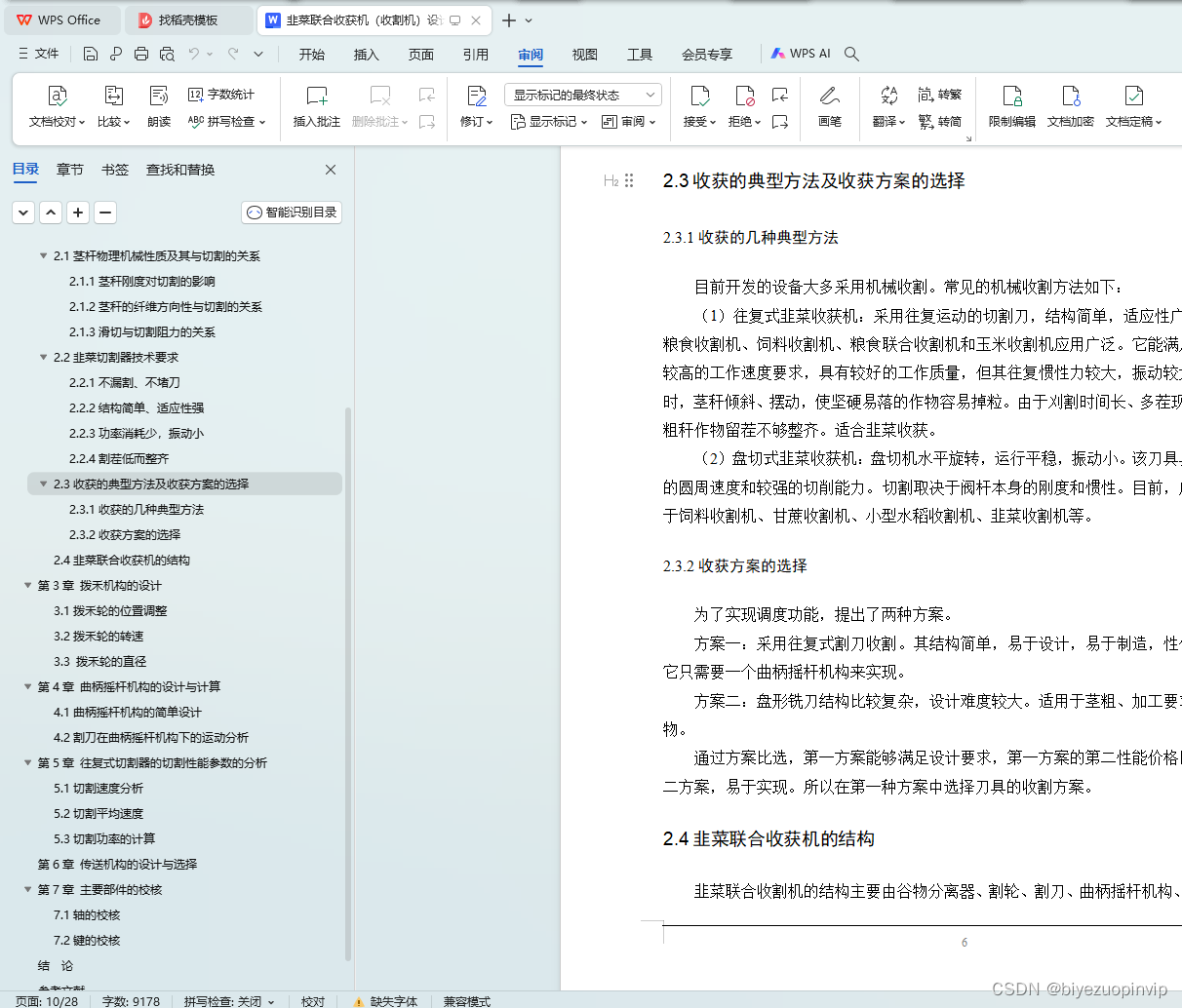

2.3收获的典型方法及收获方案的选择 6
2.3.1收获的几种典型方法 6
2.3.2收获方案的选择 6
2.4韭菜联合收获机的结构 6

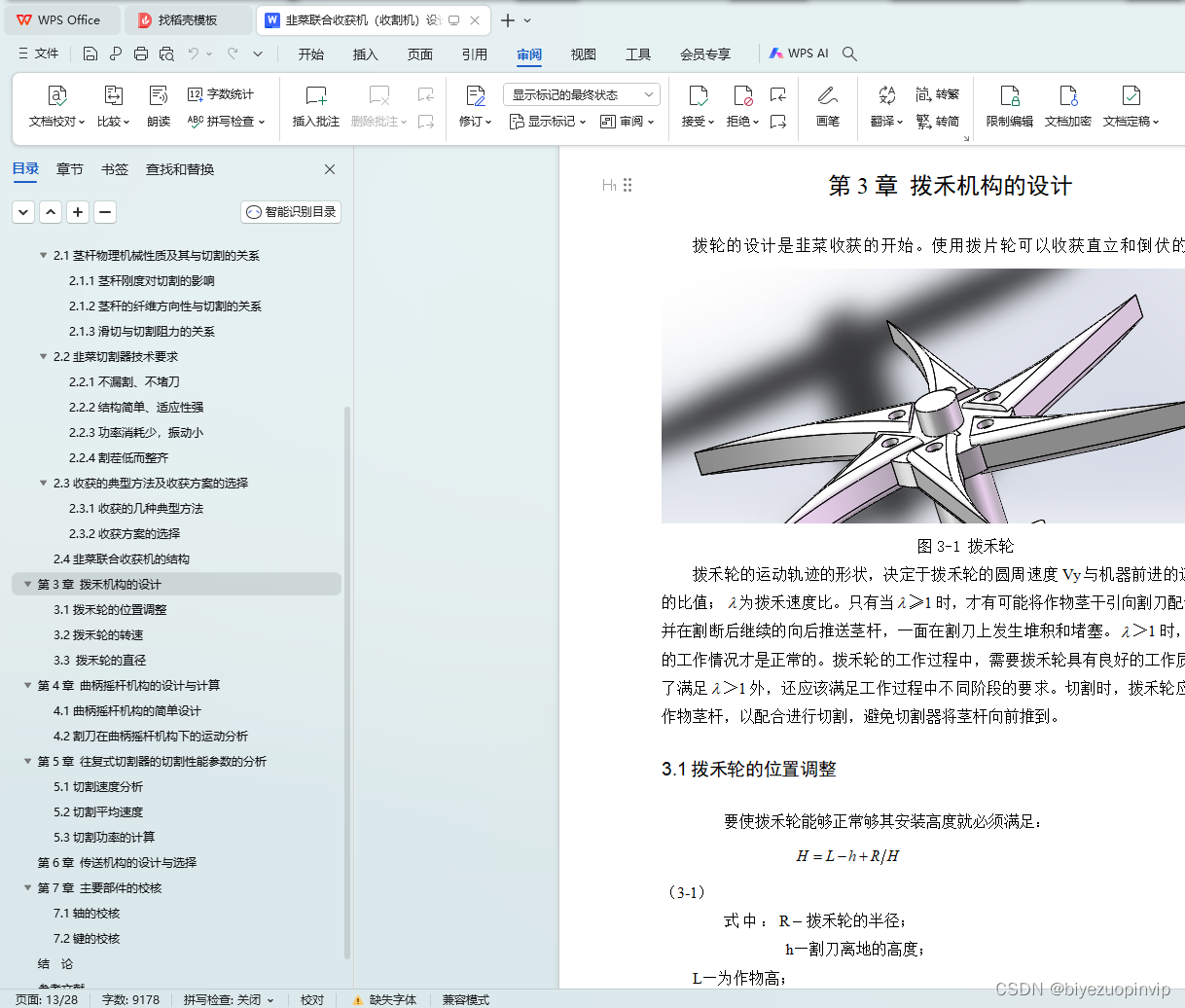

第3章 拨禾机构的设计 9
3.1拨禾轮的位置调整 9
3.2拨禾轮的转速 10
3.3 拨禾轮的直径 11

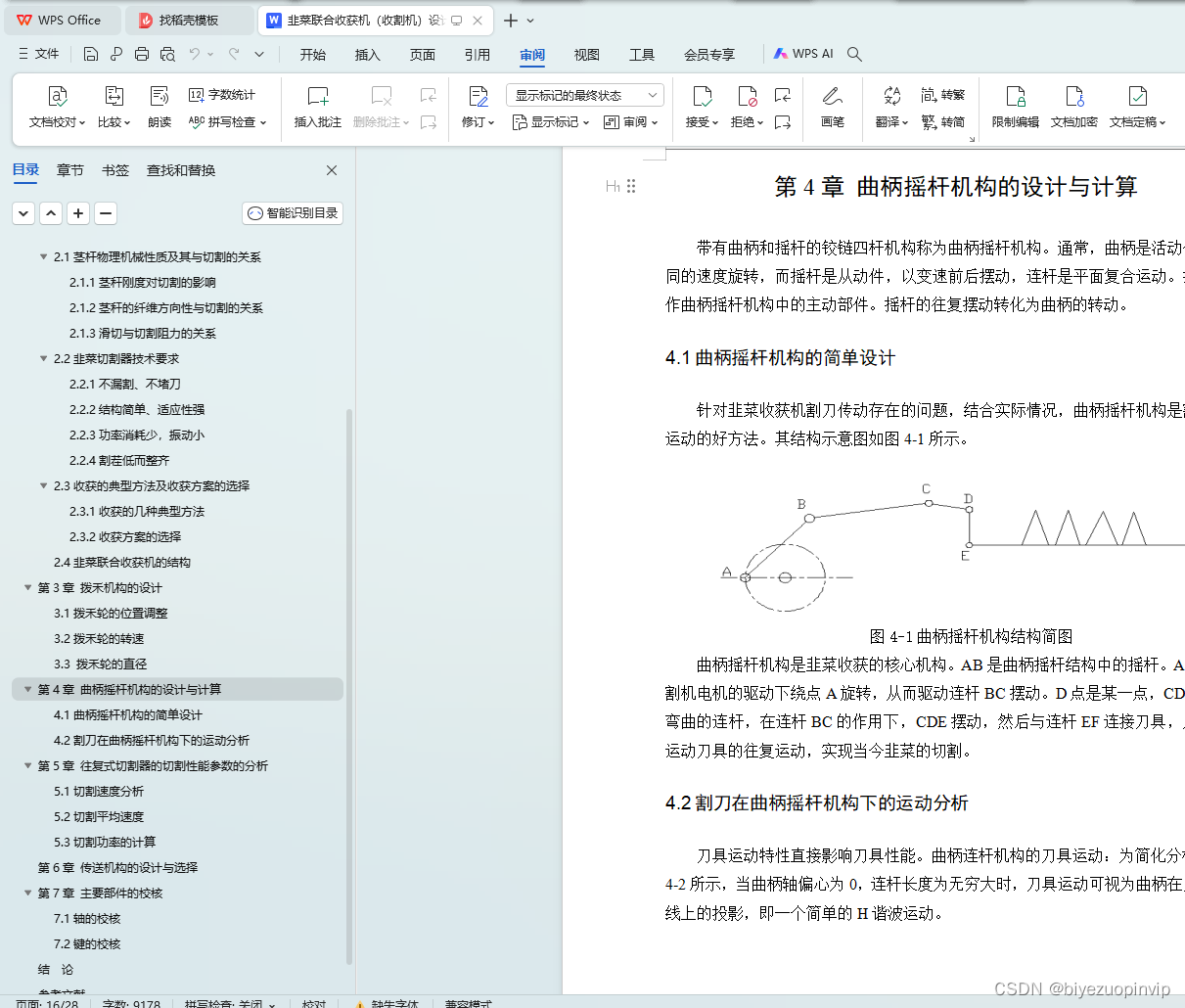

第4章 曲柄摇杆机构的设计与计算 12
4.1曲柄摇杆机构的简单设计 12
4.2割刀在曲柄摇杆机构下的运动分析 12

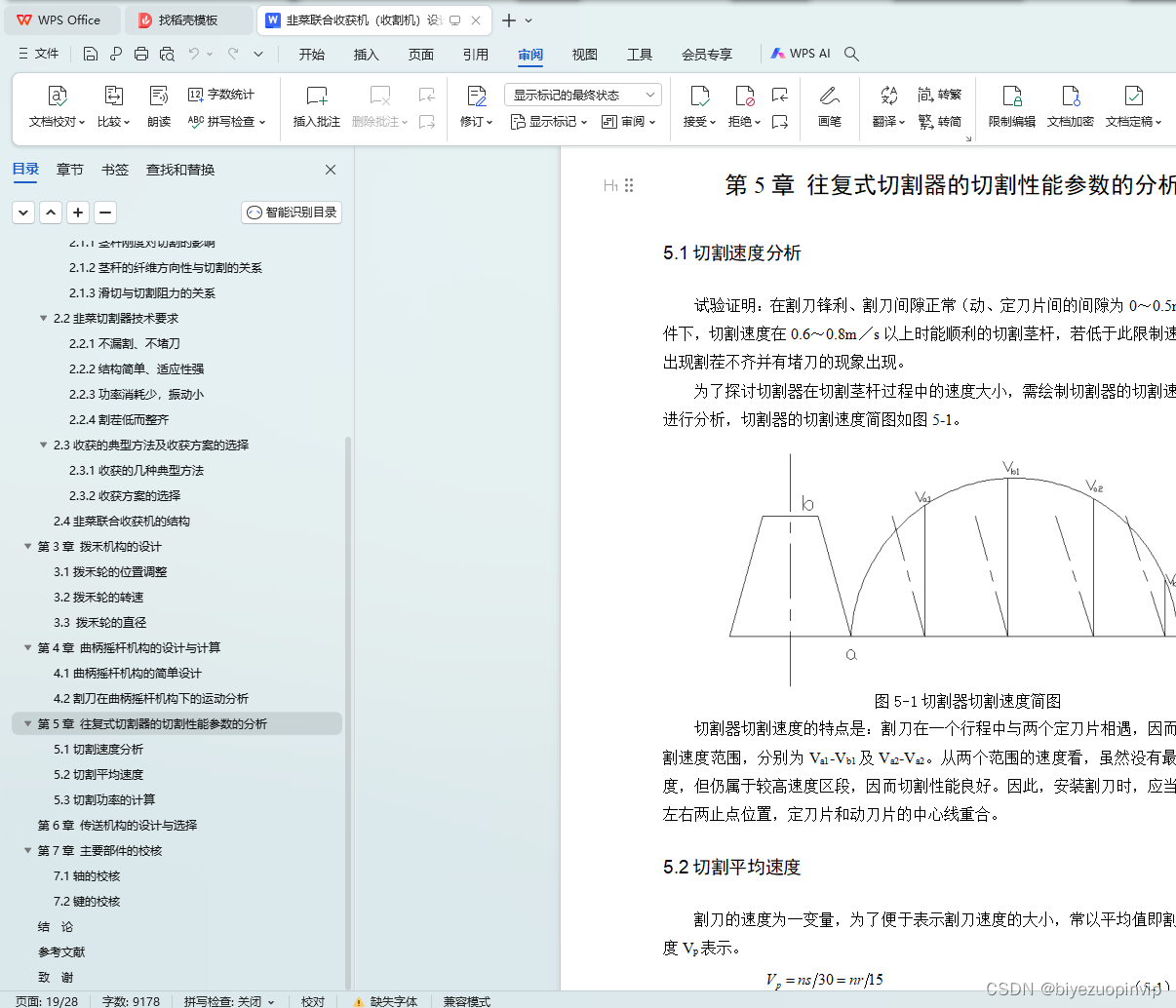

第5章 往复式切割器的切割性能参数的分析 15
5.1切割速度分析 15
5.2切割平均速度 15
5.3切割功率的计算 16

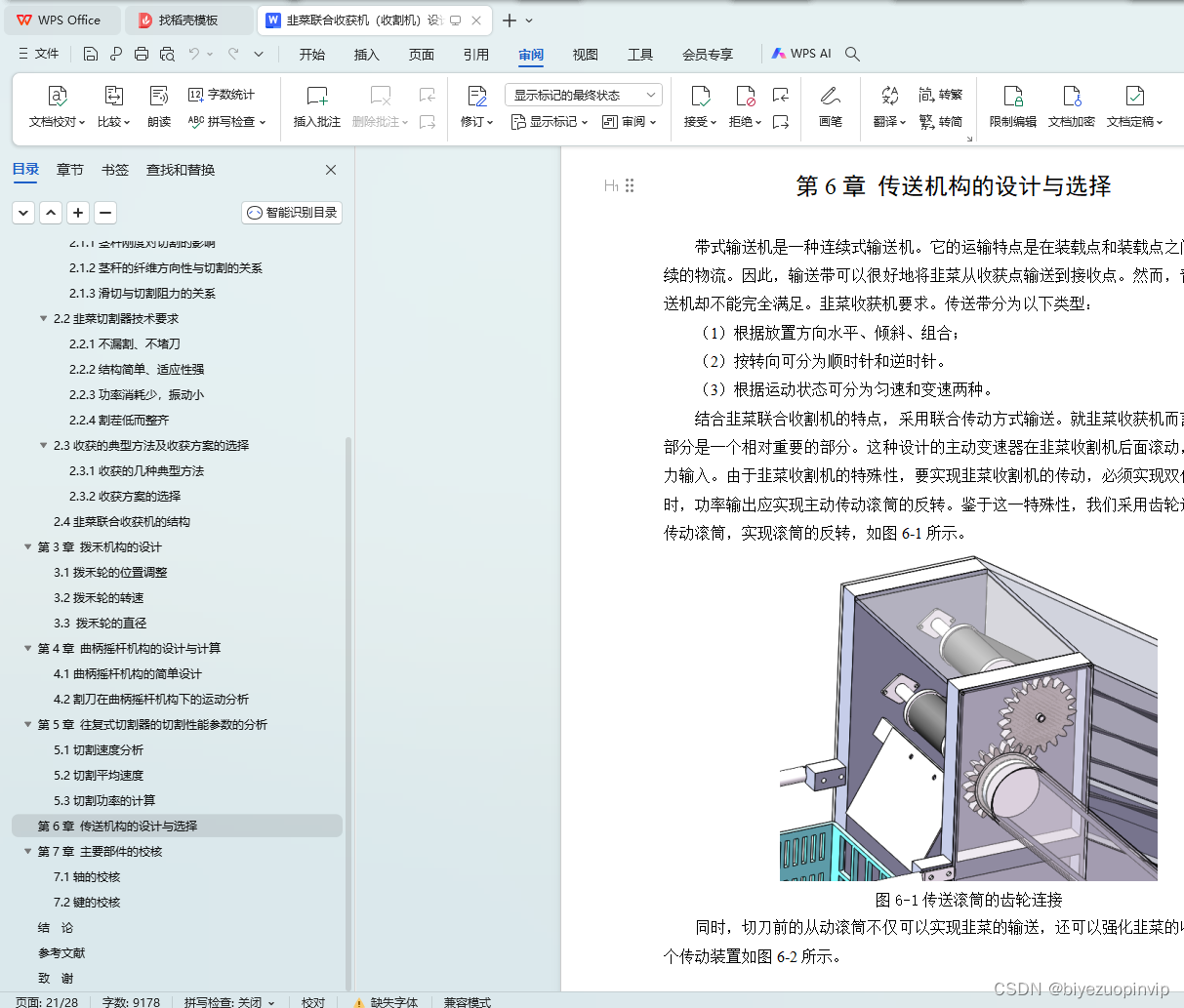

第6章 传送机构的设计与选择 17

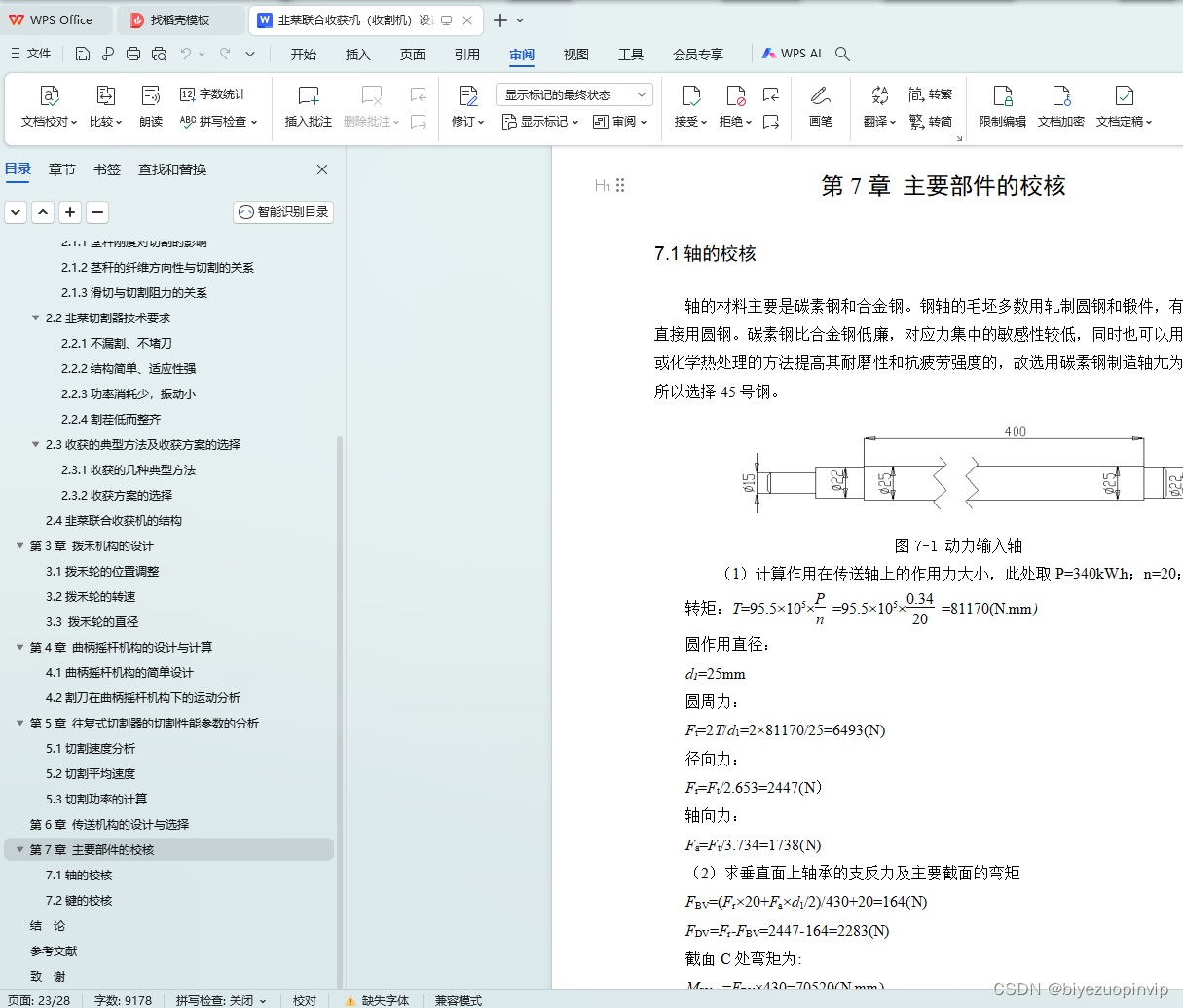

第7章 主要部件的校核 19
7.1轴的校核 19
7.2键的校核 20
结 论 22
参考文献 23
致 谢 24
1.2.2国内韭菜收获机的现状
目前，我国也有自己的韭菜收割机，但现阶段我国仍以进口国外韭菜收割机为主，在改进和研究的基础上，我国已经能够研制出自己的韭菜收割机并投入使用。但同时，在节约人力物力方面也存在技术问题。它只能切割，清洗和捆绑韭菜。由于技术、经济等方面的问题，一直未能在全国推广使用。
我国目前正处于韭菜收获机发展的初级阶段。现在很多菜农都是用人工收割机和小割刀收割，但自行式韭菜收割机并不多。韭菜联合收割机在全国的利用率不高。韭菜联合收割机的研制节省了劳动，提高了生产率和经济效益，具有非常广阔的市场和应用前景。韭菜联合收割机是我国根据市场需求自主开发的热门产品。是一种专业的韭菜收获设备。该机可实现韭菜的整体收获和接收。具有结构简单、操作方便、节省人力的特点。韭菜联合收割机在我国的发展前景是光明的。
近年来，我国一些企业自主研发和引进国外先进设备，以满足农民的需要和广阔市场的需要。各种韭菜收割机相继投入使用，给农民带来了方便。

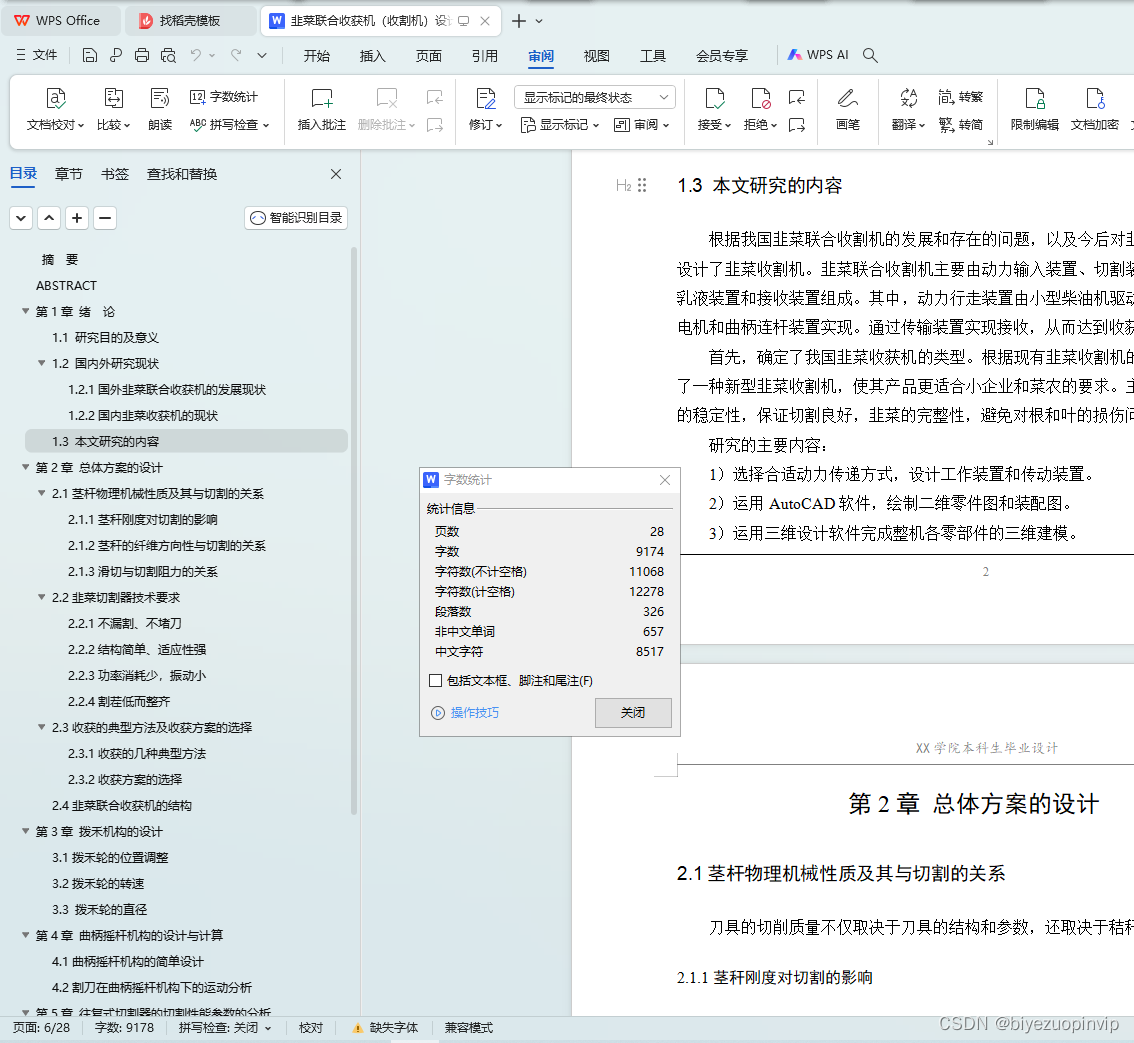

1.3 本文研究的内容
根据我国韭菜联合收割机的发展和存在的问题，以及今后对韭菜收割机的要求，设计了韭菜收割机。韭菜联合收割机主要由动力输入装置、切割装置、传动装置、微乳液装置和接收装置组成。其中，动力行走装置由小型柴油机驱动。切割装置由小型电机和曲柄连杆装置实现。通过传输装置实现接收，从而达到收获韭菜的目的。
首先，确定了我国韭菜收获机的类型。根据现有韭菜收割机的原理和结构，设计了一种新型韭菜收割机，使其产品更适合小企业和菜农的要求。主要是保证机械功能的稳定性，保证切割良好，韭菜的完整性，避免对根和叶的损伤问题。
研究的主要内容：
1）选择合适动力传递方式，设计工作装置和传动装置。
2）运用AutoCAD软件，绘制二维零件图和装配图。

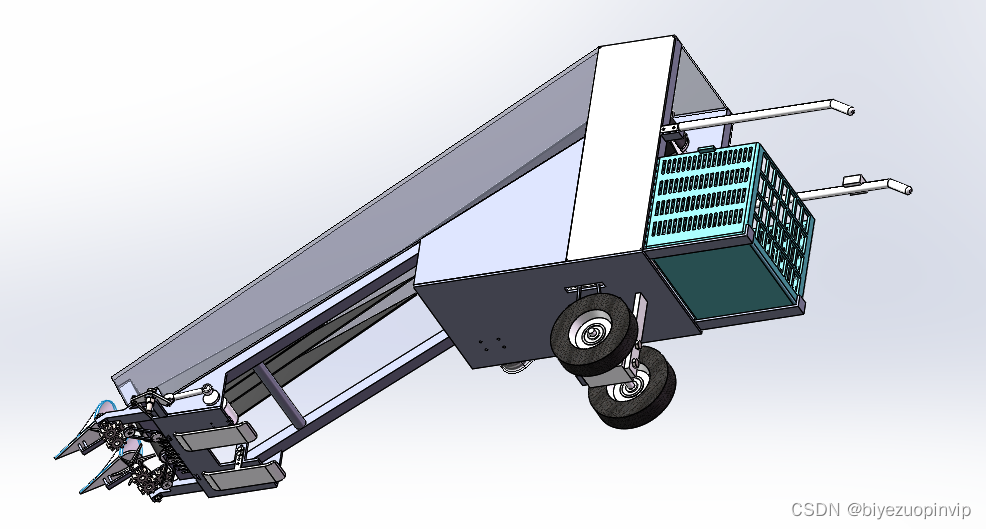

3）运用三维设计软件完成整机各零部件的三维建模。
