基于proe对盘型凸轮机构进行设计与运动仿真

目录
中文摘要 I
英文摘要 II
第1章 任务与课题条件 1
1.1任务 1
1.2课题条件 1
第2章 凸轮机构及pro/e简介 2
2.1凸轮机构简介 2
2.2 pro/e简介 7

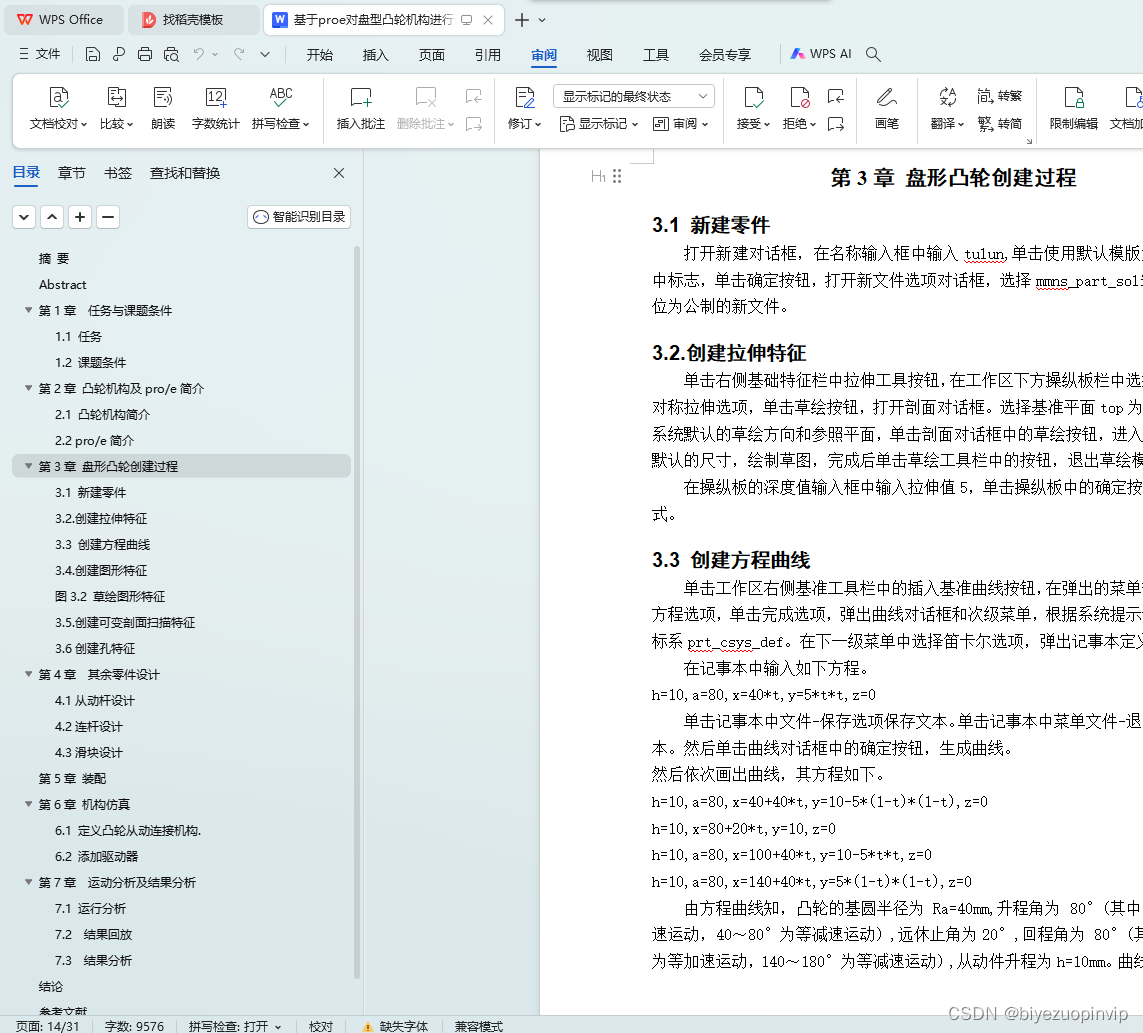

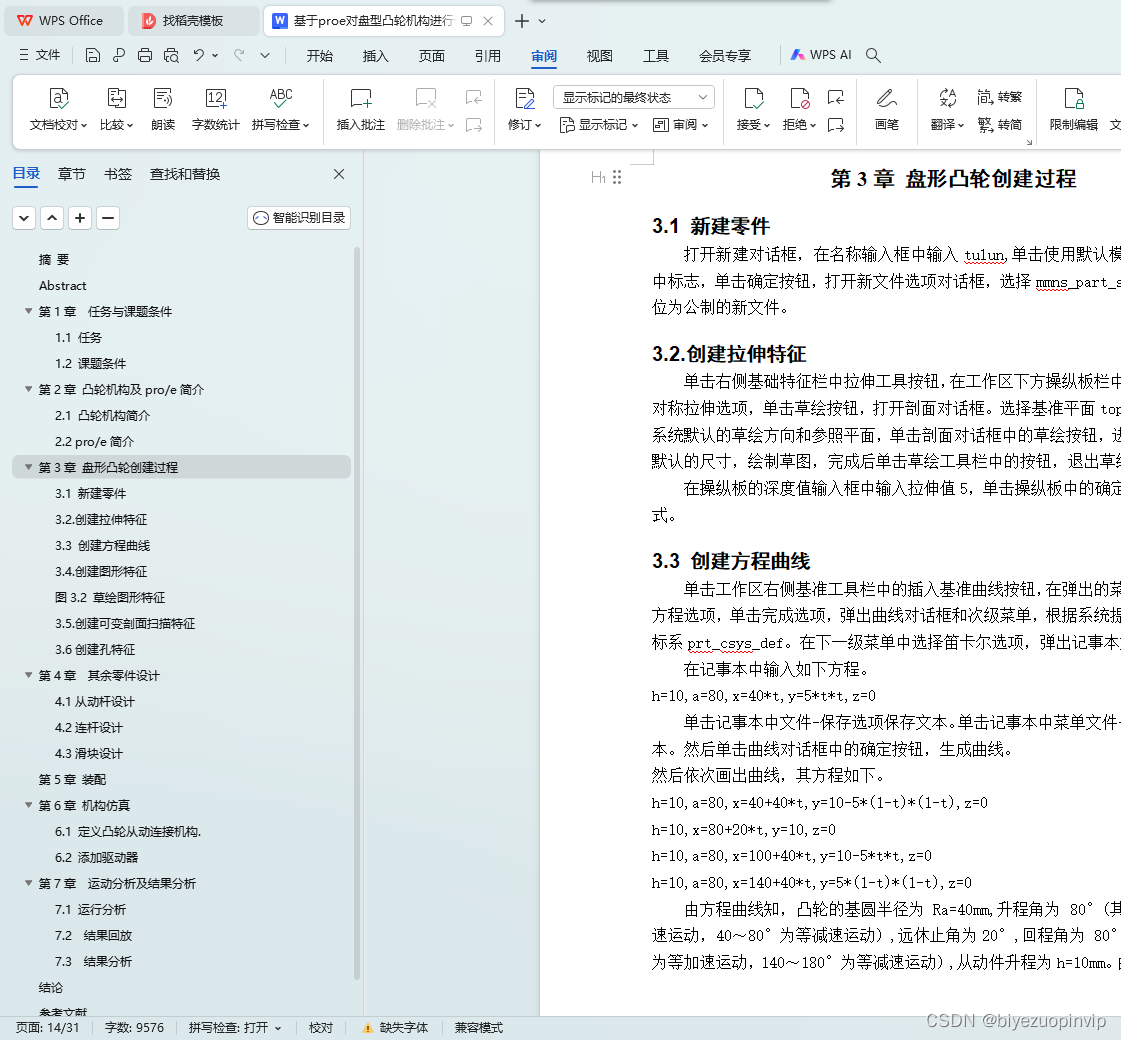

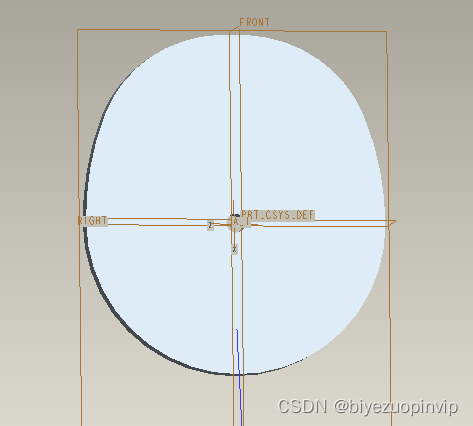

第3章 盘形凸轮创建过程 10
3.1新建零件 10
3.2创建拉伸特征 10
3.3创建方程曲线 10
3.4创建图形特征 11
3.5创建可变剖面扫描特征 12
3.6创建孔特征 12
第4章 其余零件设计 14

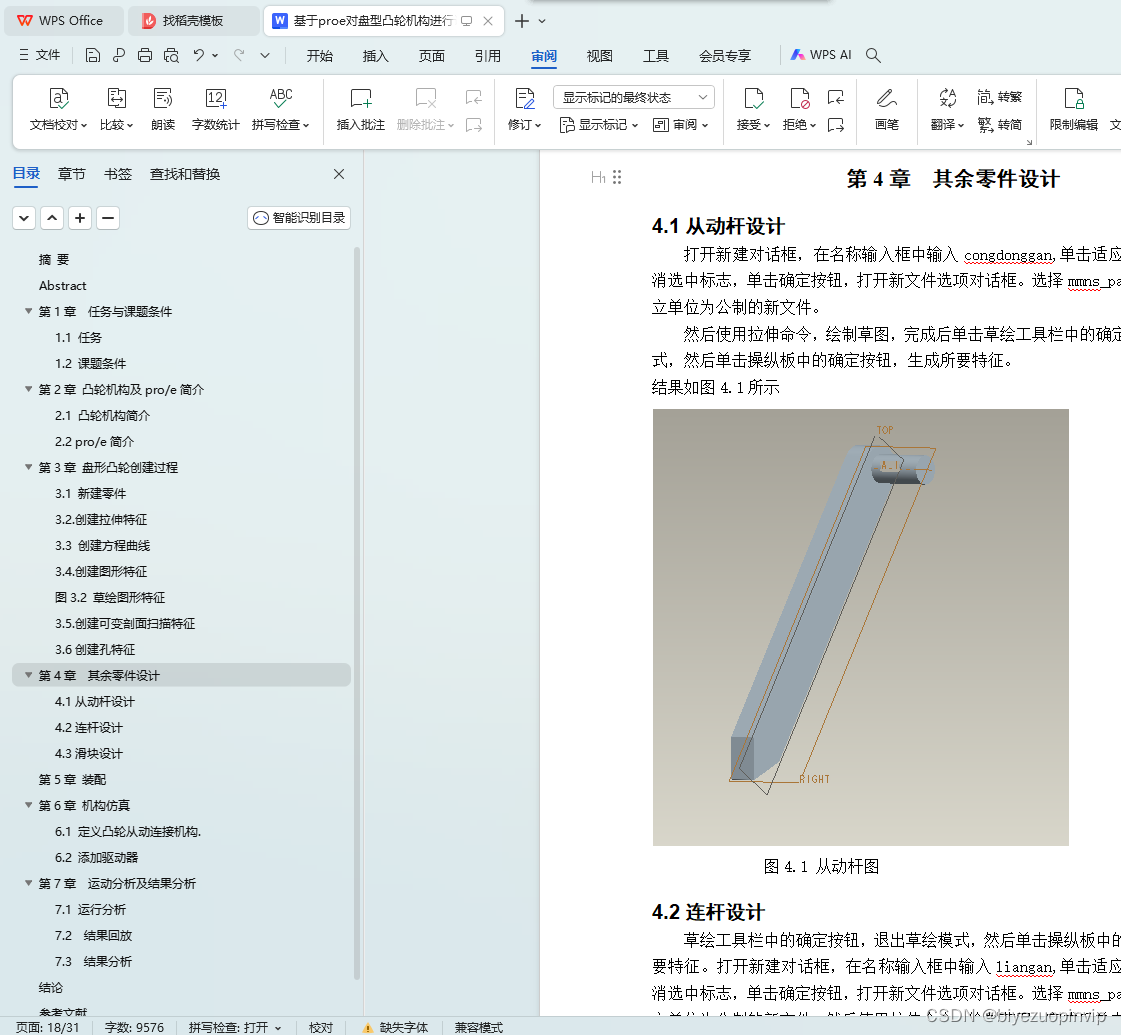

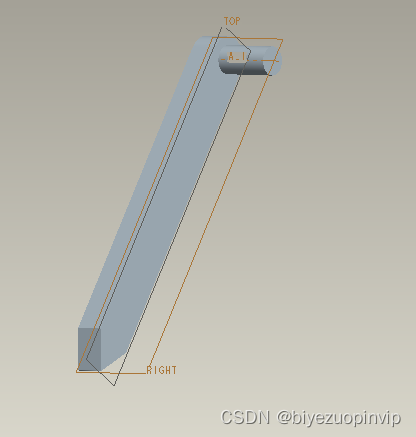

4.1从动杆设计 14
4.2连杆设计 14
4.3滑块设计 15

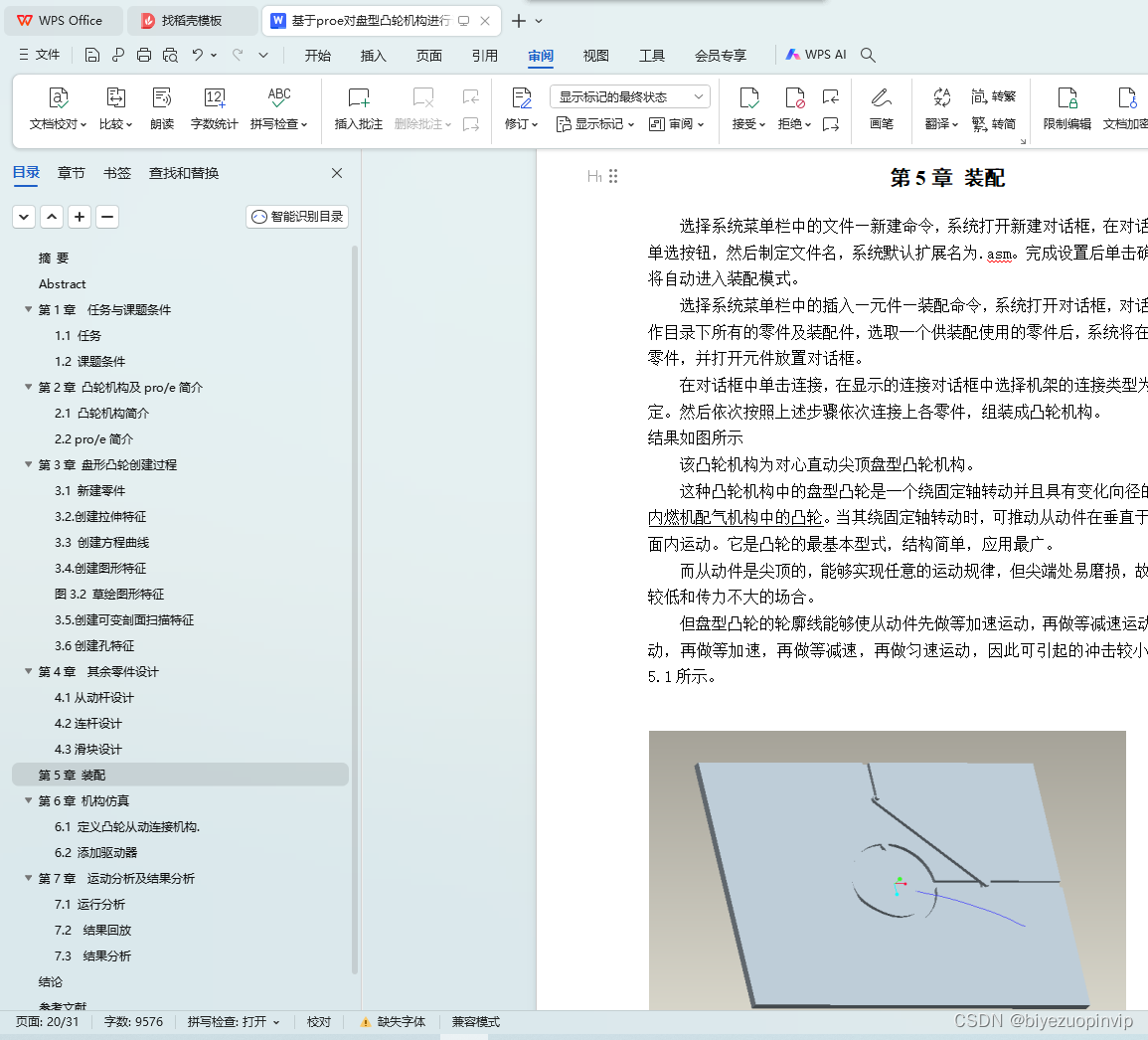

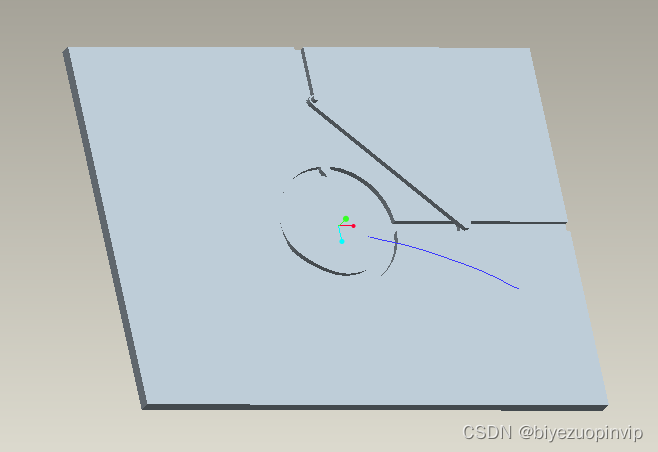

第5章 装配 16
第6章 机构仿真 17

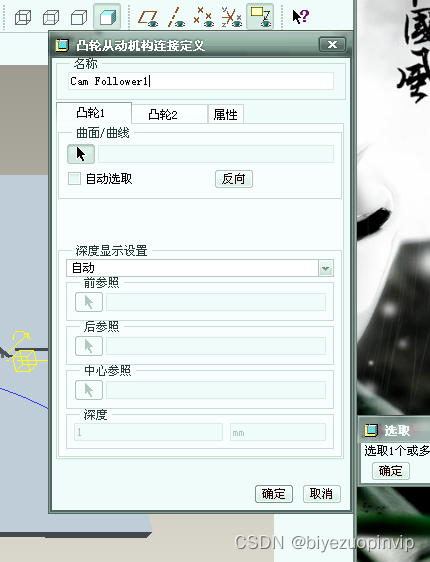

6.1定义凸轮从动连接机构. 17

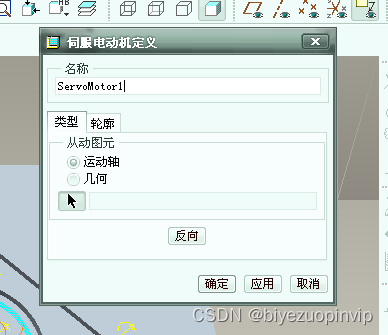

6.2添加驱动器 17

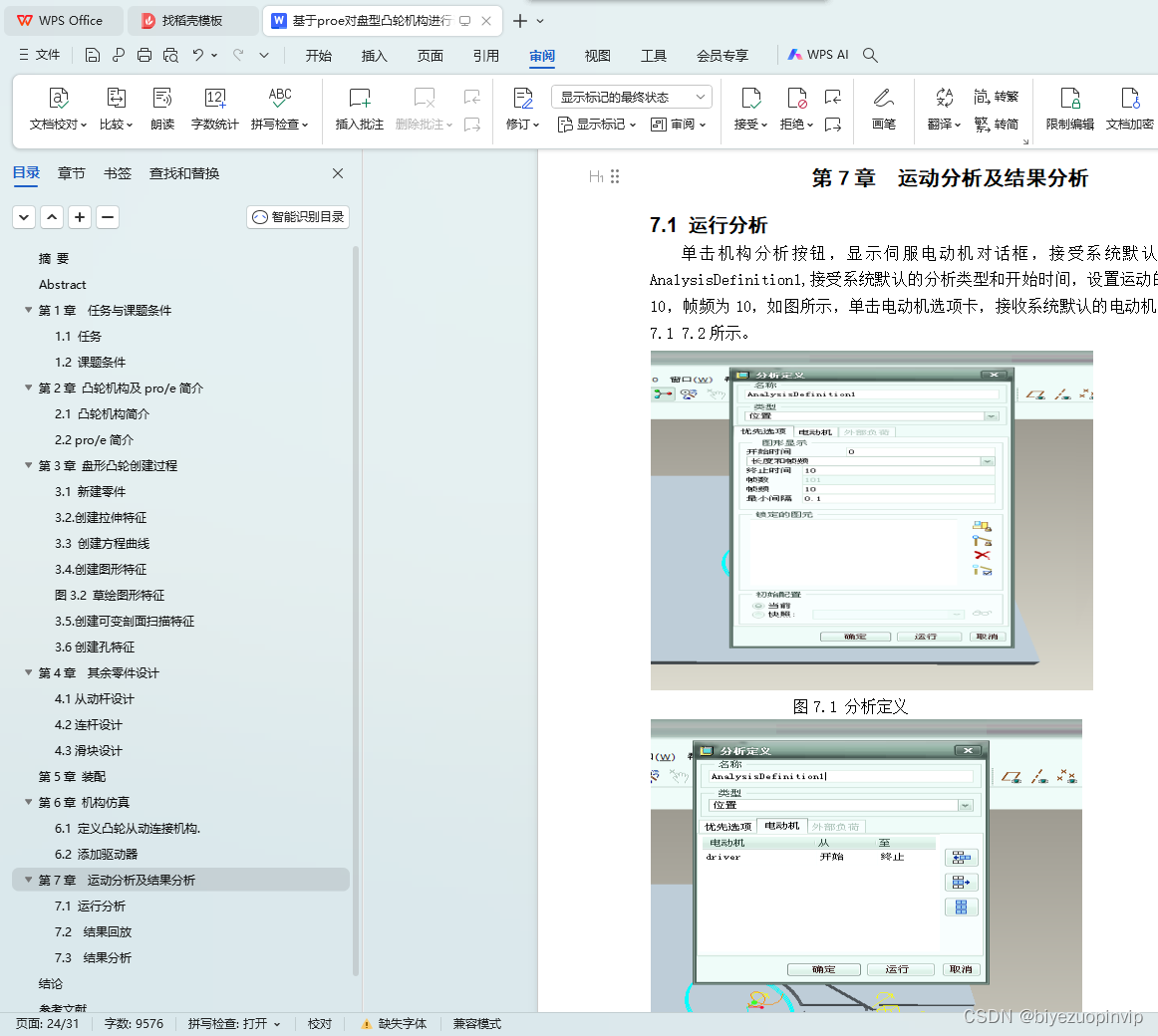

第7章 运动分析及结果分析 20

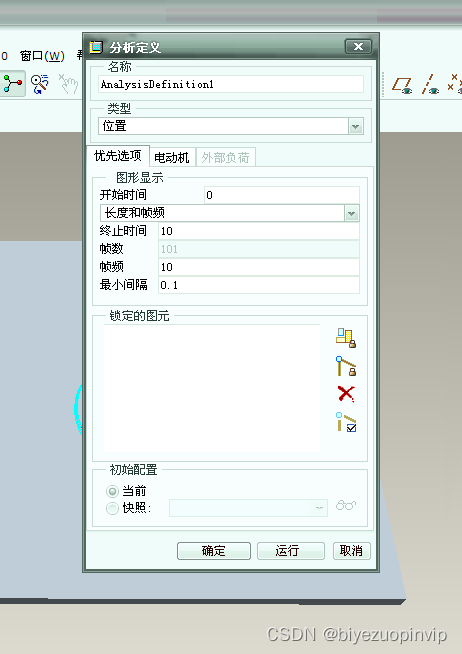

7.1运行分析 20

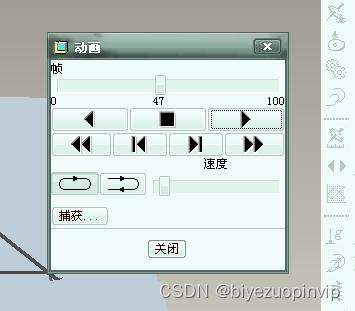

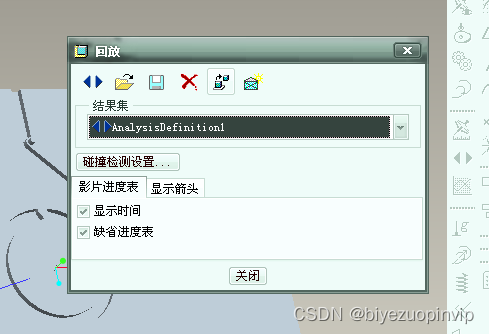

7.2结果回放 21

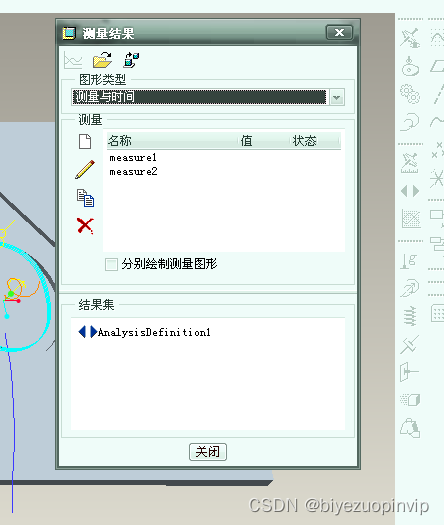

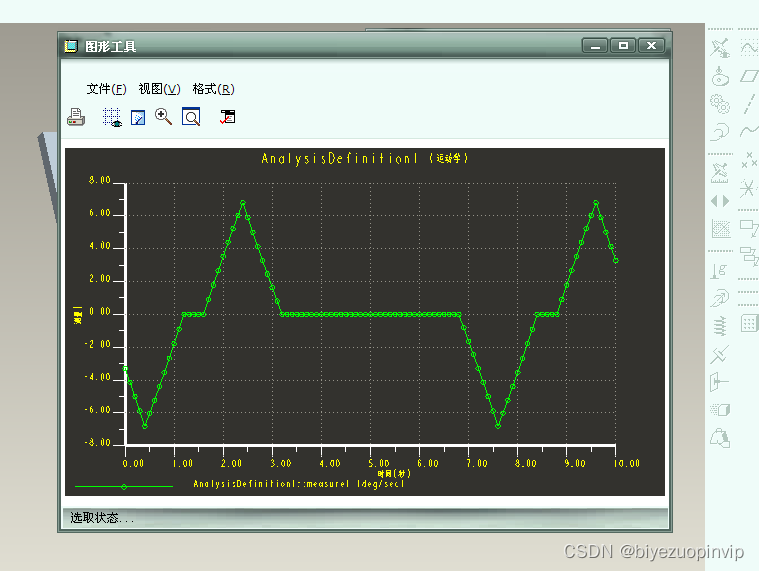

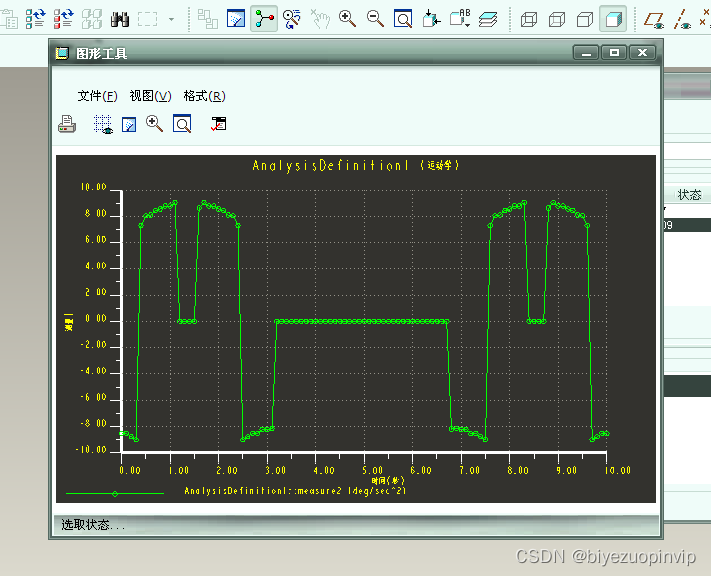

7.3结果分析 22
结论 25
参考文献 26
致 谢 27

第1章 任务与课题条件
1.1 任务
为了对凸轮机构进行更好的优化设计以及对凸轮机构以后的应用起指导作用，因此基于pro/e对盘型凸轮机构进行设计与运动仿真，并对速度和加速度进行分析，研究该盘型凸轮机构的运动情况，并对该凸轮机构以后的应用作出预测。因此下面将对对心直动尖顶盘型凸轮机构进行设计与运动仿真，从而力争达到课题任务。如图1.1所示

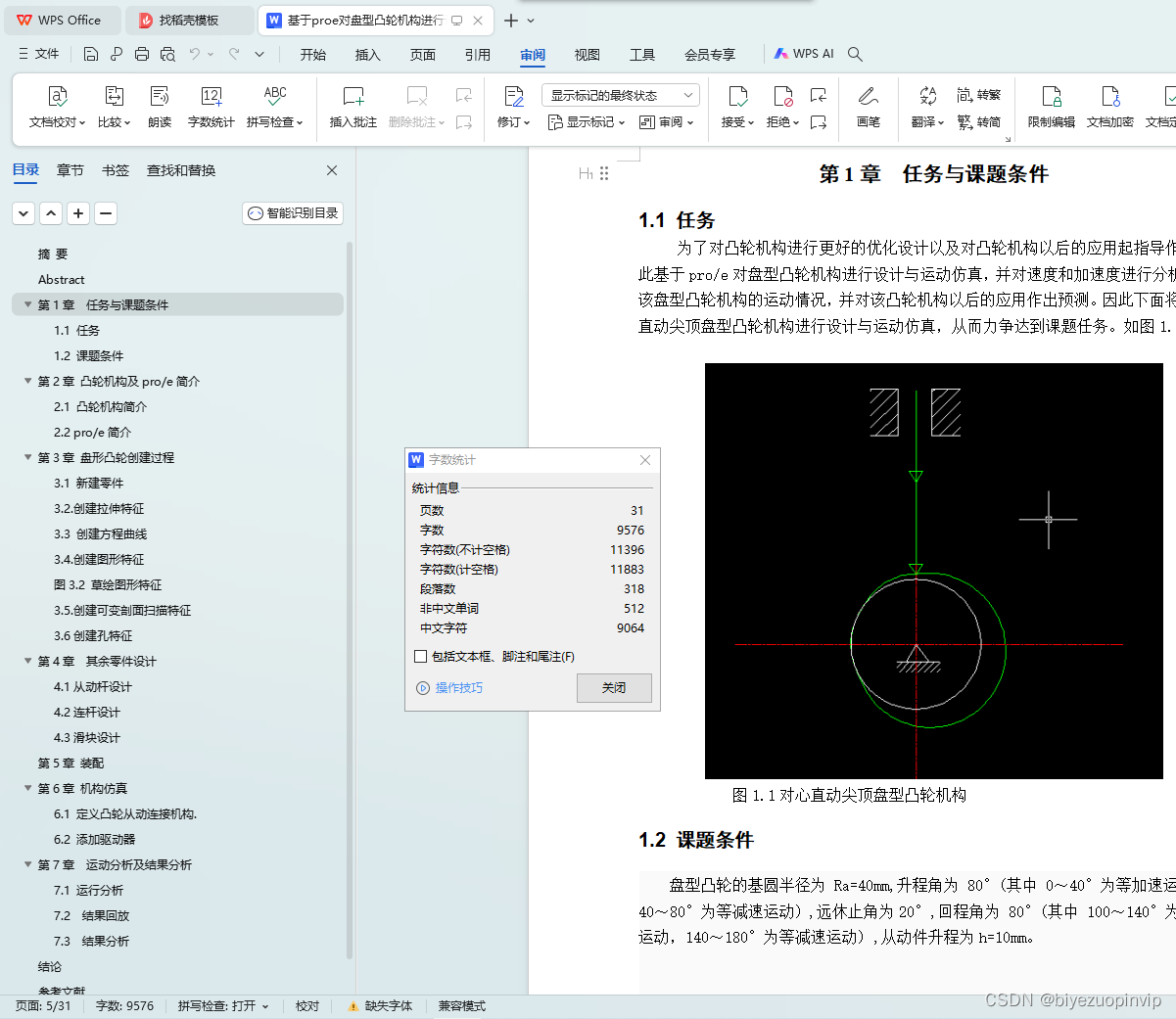

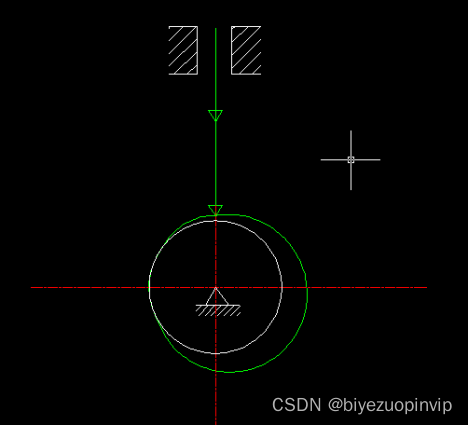

图1.1对心直动尖顶盘型凸轮机构
1.2 课题条件

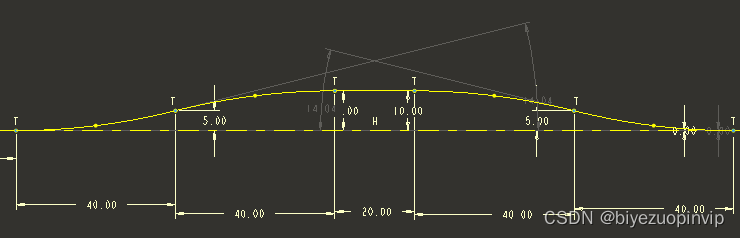

盘型凸轮的基圆半径为 Ra=40mm,升程角为 80°(其中 0～40°为等加速运动，40～80°为等减速运动) ,远休止角为20°,回程角为 80°(其中 100～140°为等加速运动，140～180°为等减速运动) ,从动件升程为h=10mm。

第2章 凸轮机构及pro/e简介

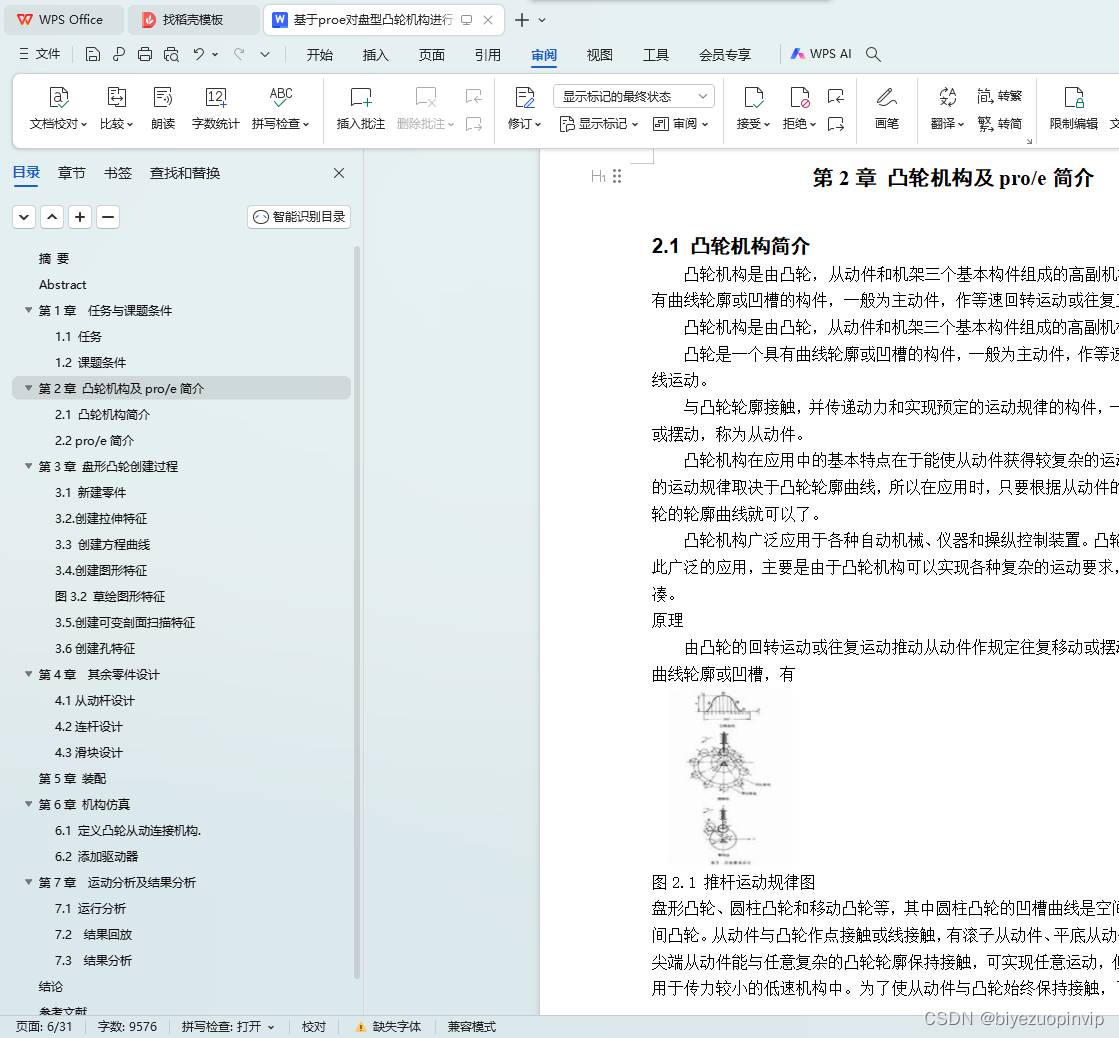

2.1 凸轮机构简介
凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构。 凸轮是一个具有曲线轮廓或凹槽的构件，一般为主动件，作等速回转运动或往复直线运动。
凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构。
凸轮是一个具有曲线轮廓或凹槽的构件，一般为主动件，作等速回转运动或往复直线运动。
　　与凸轮轮廓接触，并传递动力和实现预定的运动规律的构件，一般做往复直线运动或摆动，称为从动件。
　　凸轮机构在应用中的基本特点在于能使从动件获得较复杂的运动规律。因为从动件的运动规律取决于凸轮轮廓曲线，所以在应用时，只要根据从动件的运动规律来设计凸轮的轮廓曲线就可以了。
凸轮机构广泛应用于各种自动机械、仪器和操纵控制装置。凸轮机构之所以得到如此广泛的应用，主要是由于凸轮机构可以实现各种复杂的运动要求，而且结构简单、紧凑。
