风力发电增速齿轮箱设计

目 录
中文摘要 I
Abstract II
1 绪论 1
1.1课题背景及意义 1
1.2风电齿轮箱国内外现状 1
1.2.1风电齿轮箱国内外发展现状 1
1.1.2我国风电齿轮箱设计制造技术现状 2
2 总体方案的确定 3
2.1设计要求及参数选择 3
2.1.1设计要求 3
2.1.2参数选择 3
2.2方案选择 3
2.2.1方案论述 3
2.2.2方案确定 5
3 齿轮设计与校核 6
3.1第一级行星轮系传动设计与校核 6
3.1.1齿轮基本参数计算 6
3.1.2行星轮齿装配条件验算 6
3.1.3行星传动齿轮强度校核 7
3.2第二级平行轴圆柱斜齿轮设计与校核 11
3.2.1基本参数计算 11
3.2.2齿轮强度校核 11

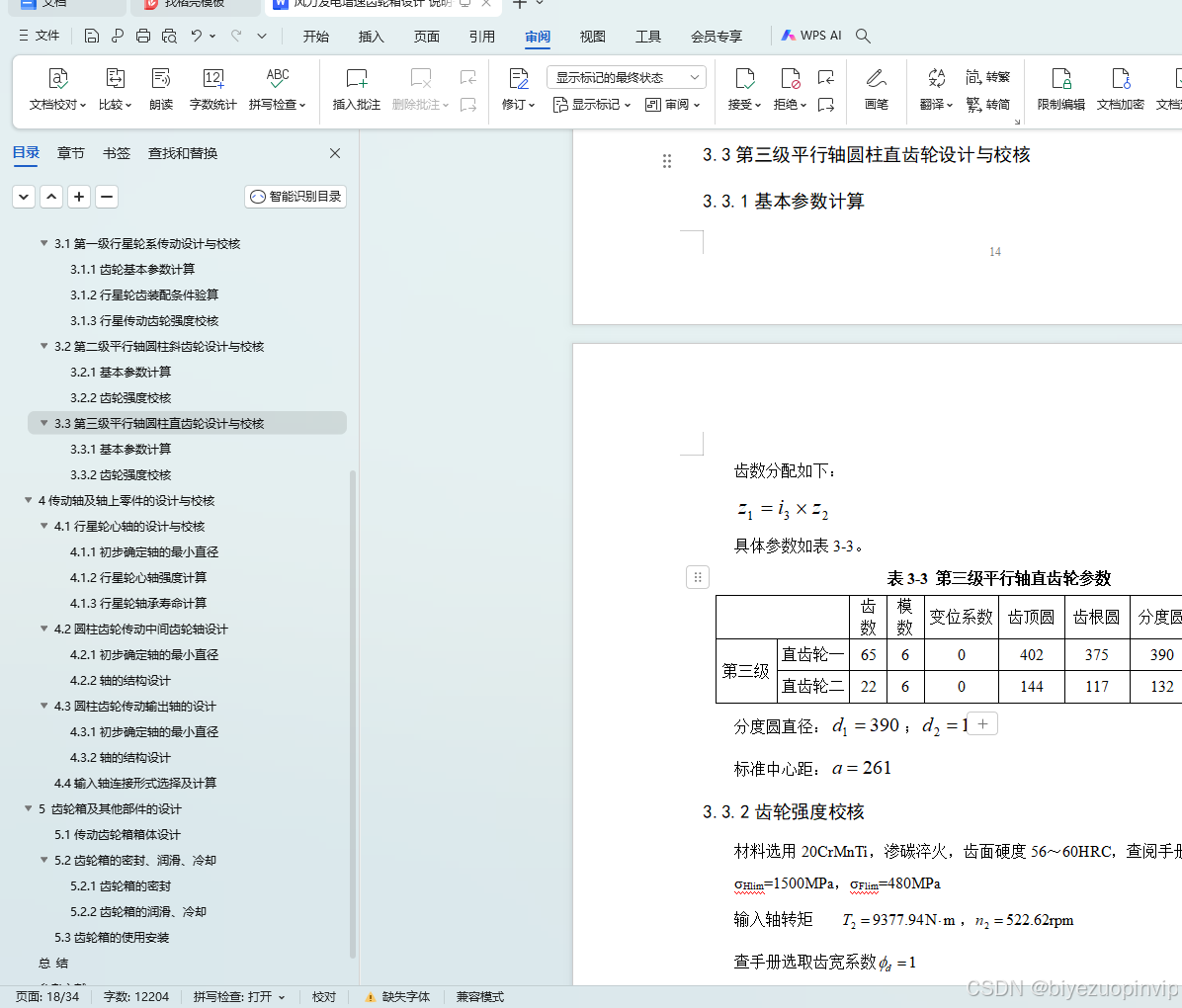

3.3第三级平行轴圆柱直齿轮设计与校核 14
3.3.1基本参数计算 14
3.3.2齿轮强度校核 15

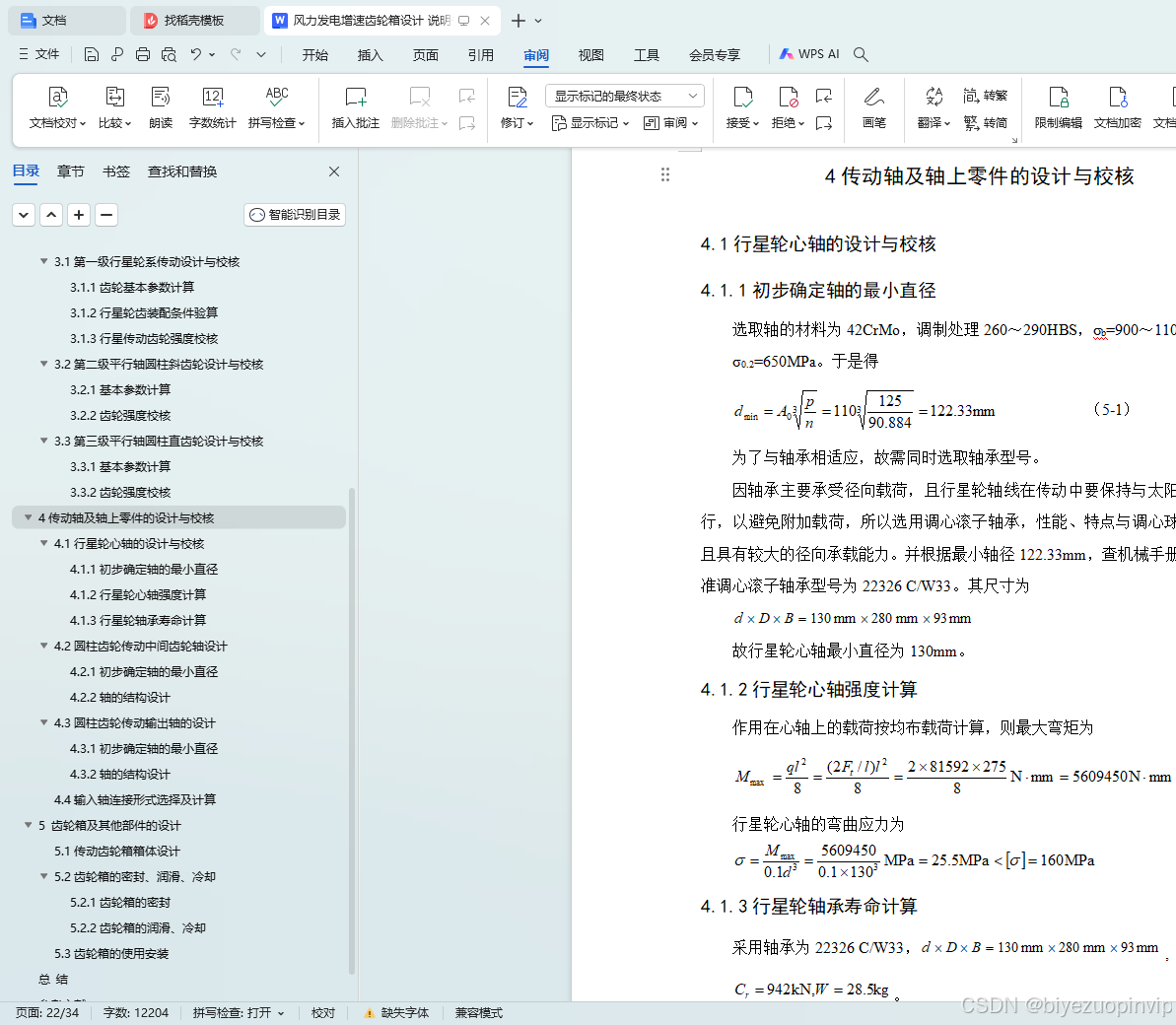

4传动轴及轴上零件的设计与校核 18
4.1行星轮心轴的设计与校核 18
4.1.1初步确定轴的最小直径 18
4.1.2行星轮心轴强度计算 18
4.1.3行星轮轴承寿命计算 18

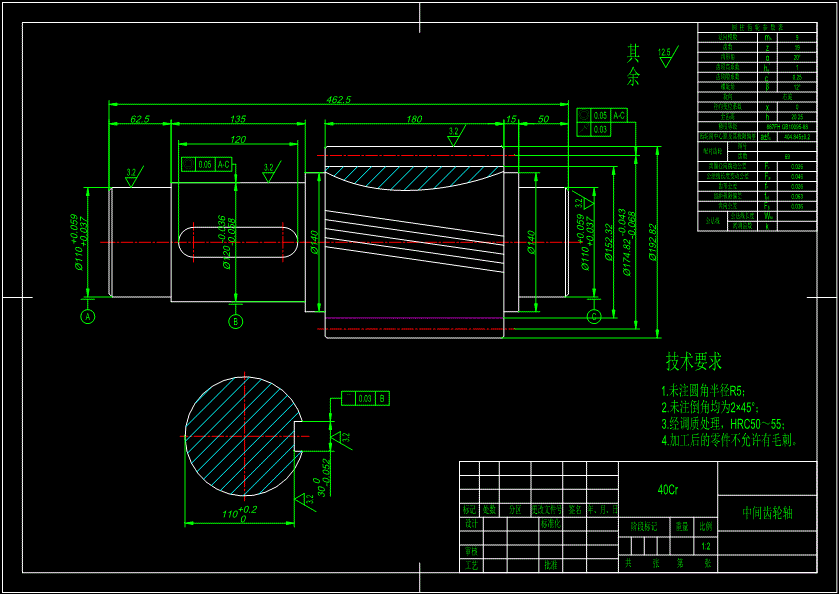

4.2圆柱齿轮传动中间齿轮轴设计 19
4.2.1初步确定轴的最小直径 19
4.2.2轴的结构设计 19

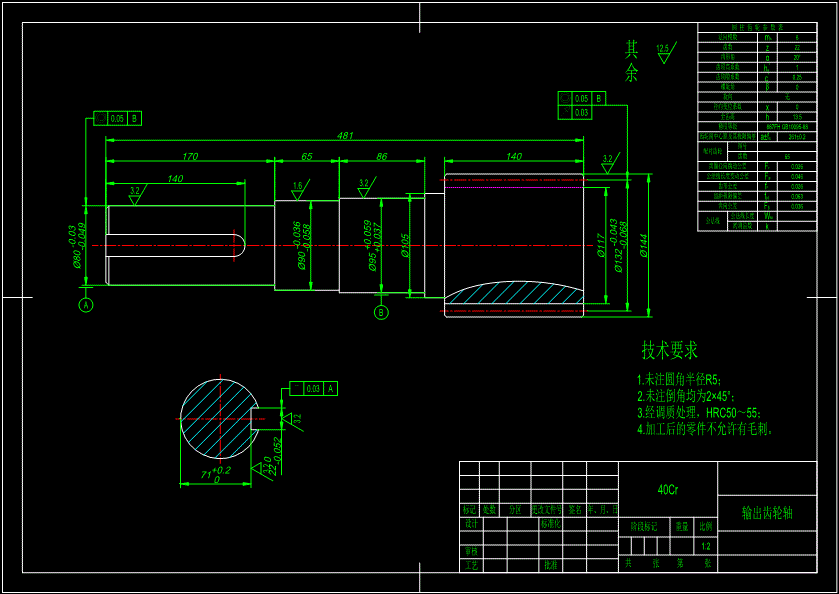

4.3圆柱齿轮传动输出轴的设计 21
4.3.1初步确定轴的最小直径 21
4.3.2轴的结构设计 21
4.4输入轴连接形式选择及计算 23
5 齿轮箱及其他部件的设计 25

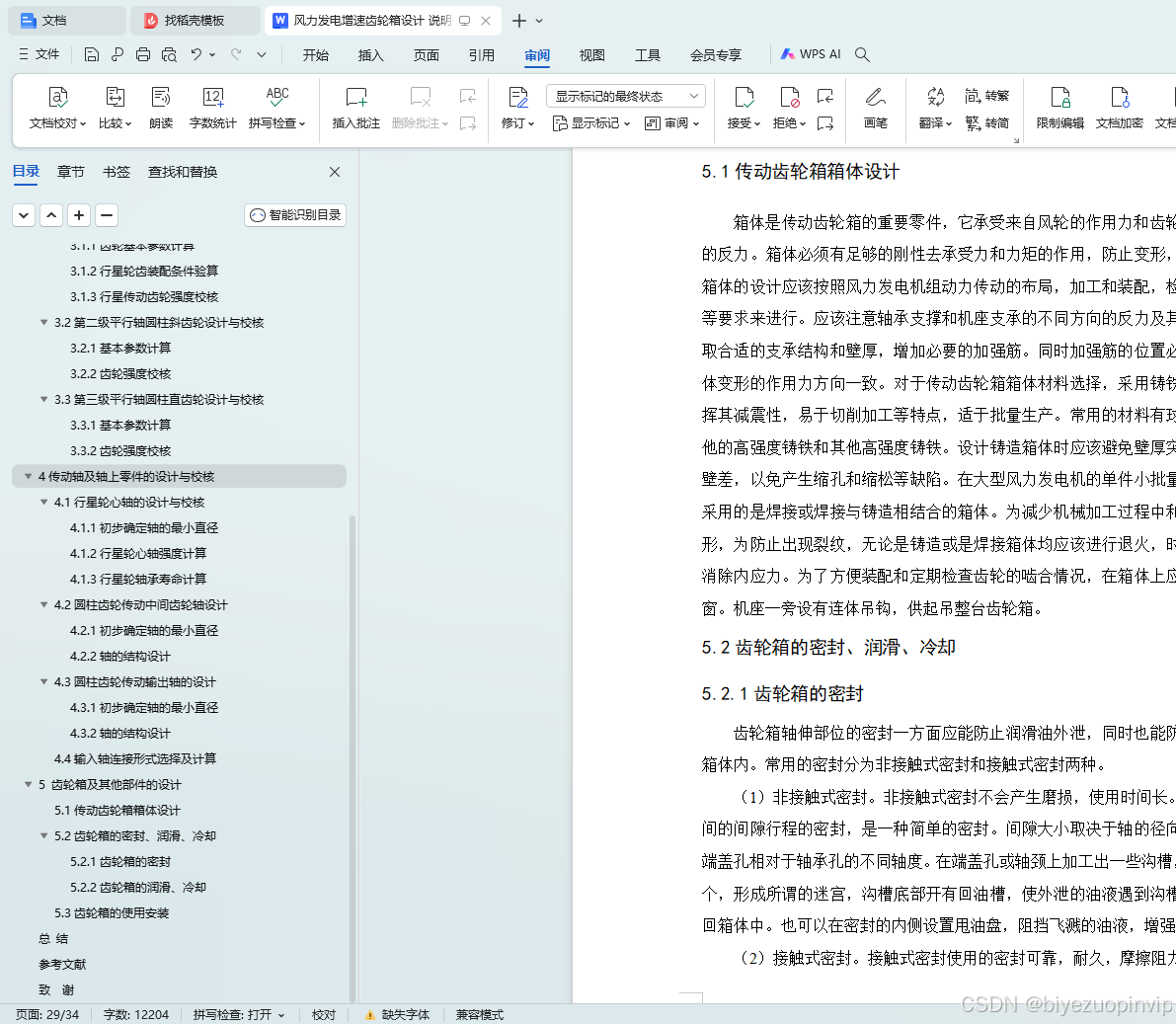

5.1传动齿轮箱箱体设计 25
5.2齿轮箱的密封、润滑、冷却 25
5.2.1齿轮箱的密封 25
5.2.2齿轮箱的润滑、冷却 26
5.3齿轮箱的使用安装 27
总 结 28
参考文献 29
致 谢 30
2 总体方案的确定
2.1设计要求及参数选择
2.1.1设计要求
综合所学知识，如《机械制图》、《机械设计基础》、《工程力学》、《机电一体化设计》等相关知识，独立设计风电增速箱结构设计。主要包含以下内容：
（1）搜集资料，查阅相关文献，拟定增速箱总体方案（不少于3种）；
（2）确定增速齿轮箱的整体方案；
（3）依据增速箱主要各零件的基本参数和机构形式，进行相关的尺寸计算和校核的计算；
（4）绘制总体装配图、拆画主要零部件零件图；

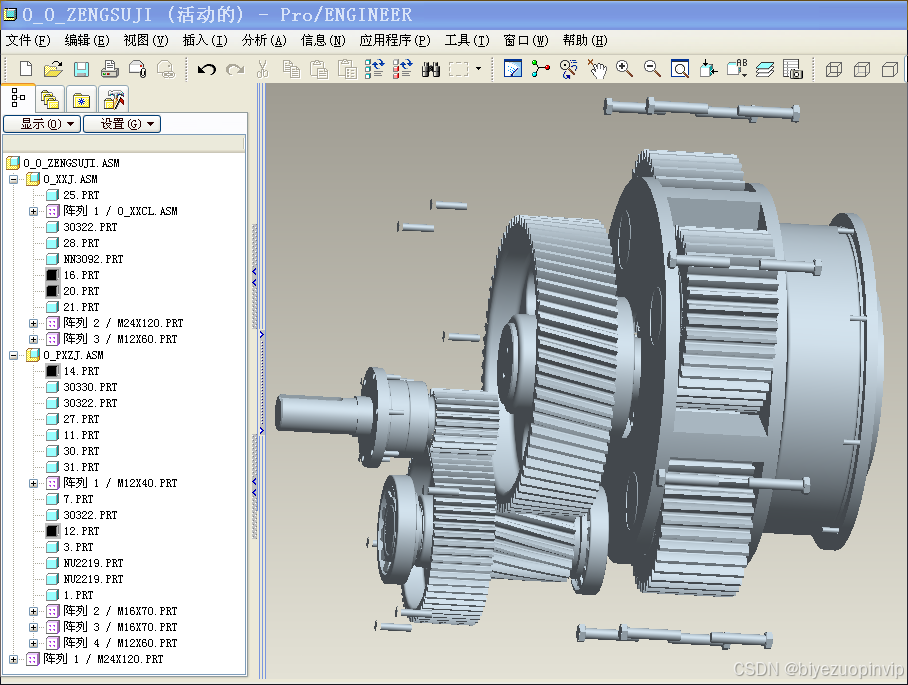

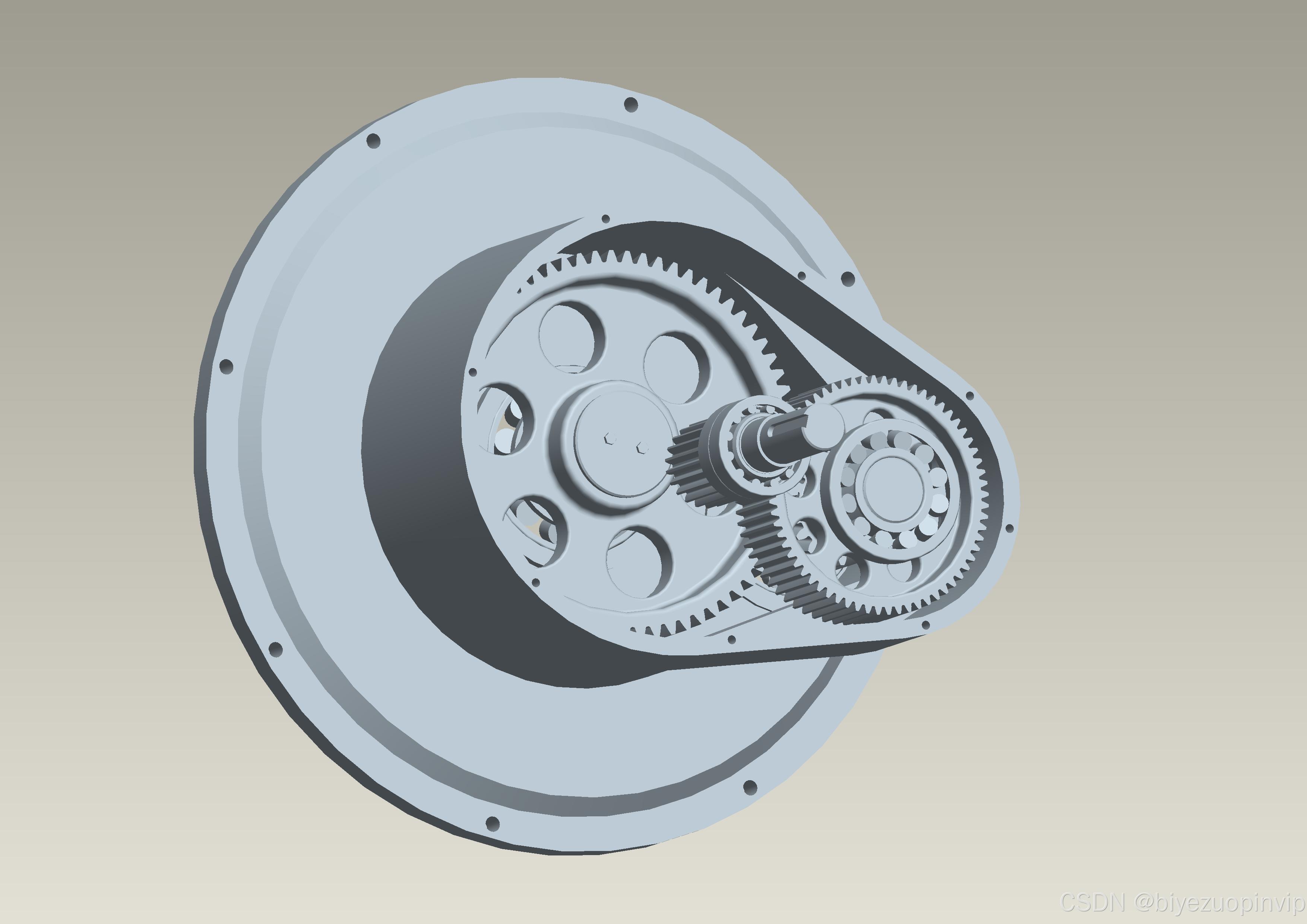

（5）进行三维造型制作。
2.1.2参数选择
根据设计要求本次设计选定基本参数如下：
增速器齿轮箱的主要设计要求如表2-1所示。
表2-1 原始设计要求
额定功率 500kW
增速比 52~72
输出转速 1400~1600r/min
输入转速 24~35r/min
分度圆压力角 20°
模数 5~15
