AD16中盲孔，埋孔设置方法

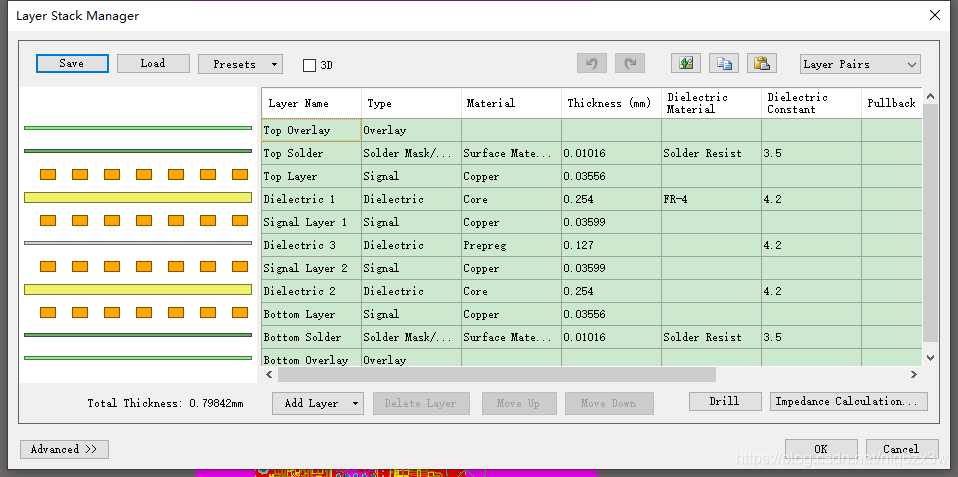

1.design——layer stack manager

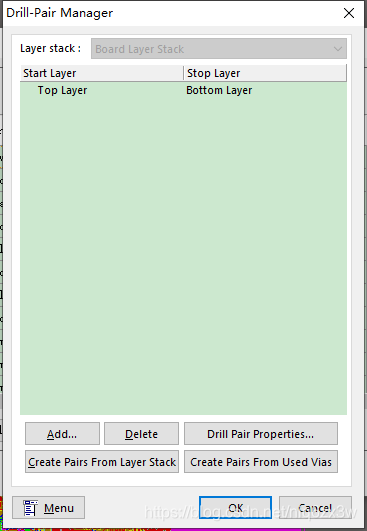

2.点击Drill在这里插入图片描述
3.点击Add
在这里插入图片描述

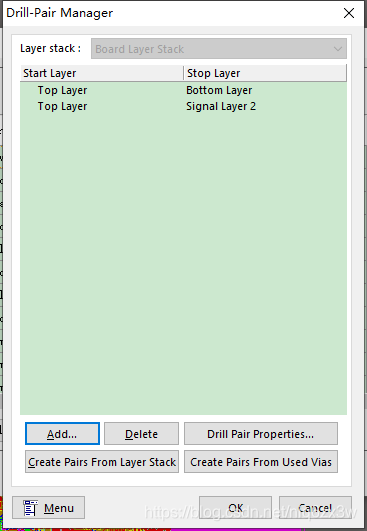

4.设置盲孔和埋孔的起始层和终止层，点击OK
在这里插入图片描述
5.点击OK
在这里插入图片描述
6.再OK
在这里插入图片描述

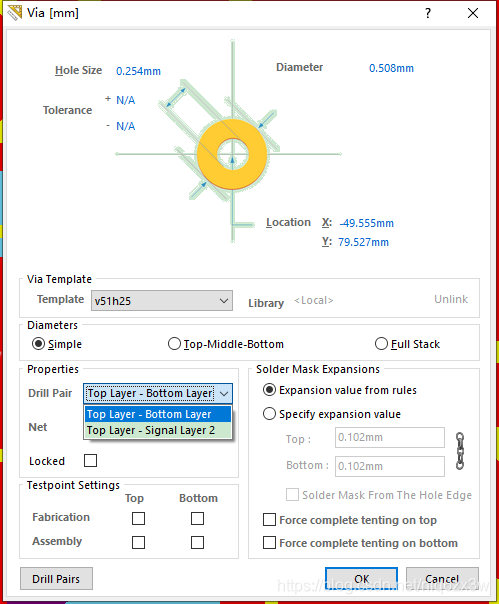

7.在Via的属性框中选择就可以了
在这里插入图片描述

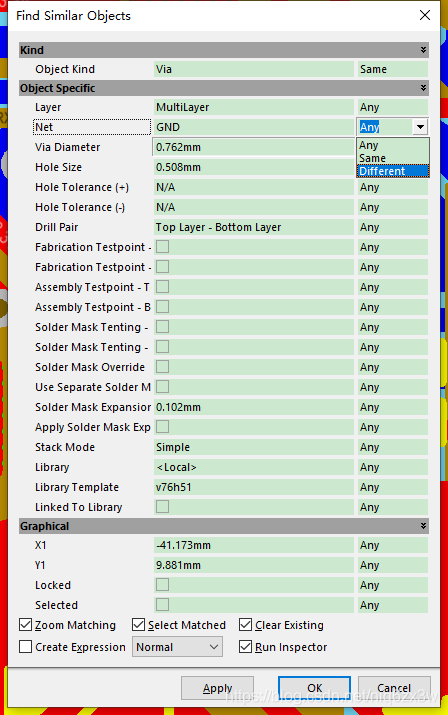

8.也可批量修改
在这里插入图片描述
