这篇博客介绍了如何利用OpenDesignAlliance的ODA SDK在C#环境中创建DWG文件。作者表达了对国产CAD软件自主发展的期待，并详细阐述了从申请SDK到激活，再到编写代码生成DWG文件的步骤，提供了代码示例。虽然工程软件更新缓慢，但希望通过分享减少后来者的学习时间。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

工程软件实在是变化太慢，16年接触这个oda，现在都2021年了，仍然变化不大，读取cad还是需要这个oda。希望国产cad（完全是自己的核心库，并非使用什么oda）软件早点发展壮大。有种我们现在不开发，我们的子孙后代还得趟这个坑的感觉（长津湖看多了）。

个人的技术没办法实现这个目标，只能搞应用了，只为减少后来者的时间。

1、官网申请oda的sdk

Home | Open Design Alliance

2、申请60天的试用期并成功激活，邮件里有教程，按教程操作即可。

3、生成开发激活码（照下面的链接操作，需要登录）

ODA (Login)

4、以下以C#生成dwg为例

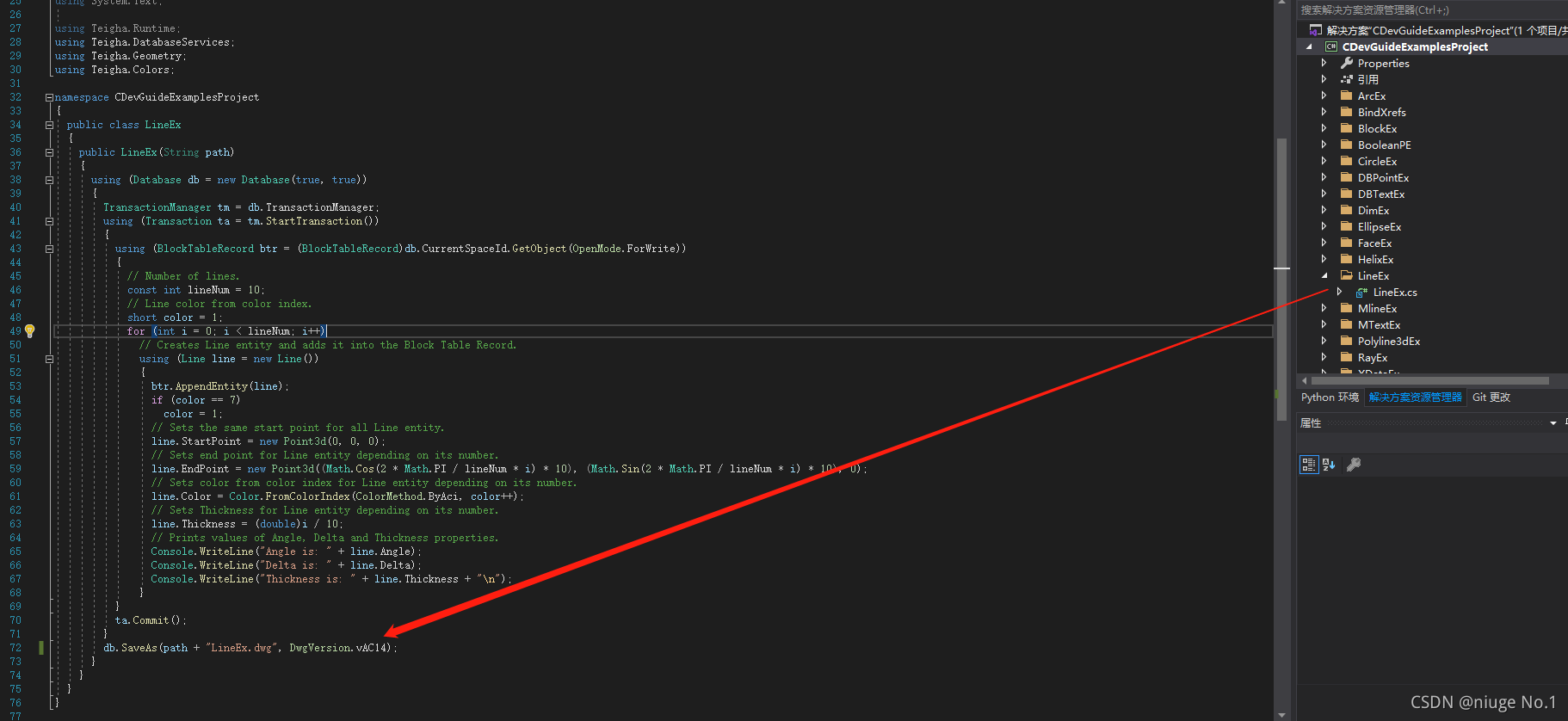

sdk包里有个CDevGuideExamplesProject的程序，里面有各种生成dwg文件的方法。以生成直线为例，修改里面的dwg版本，我电脑是14版本，所以生成的文件也改为14版本。

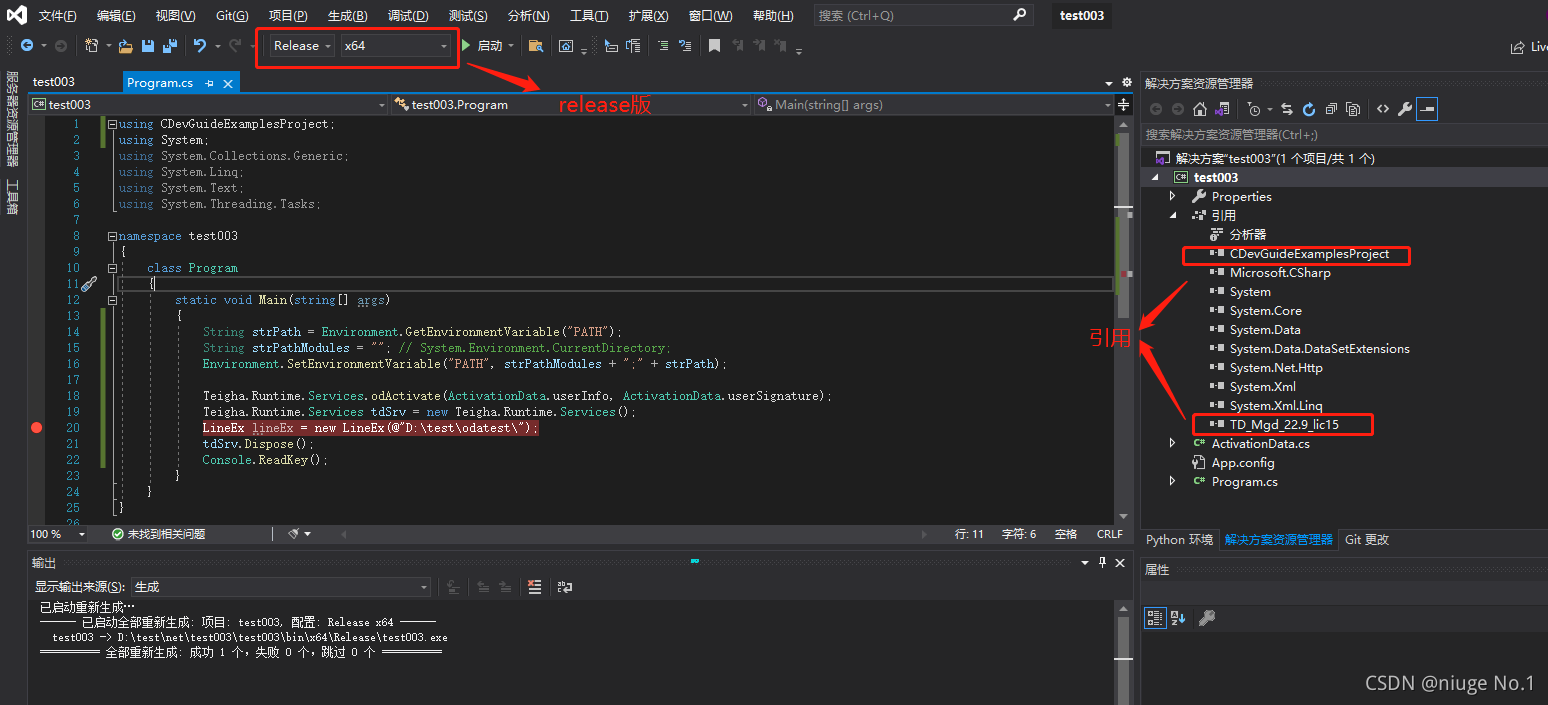

然后创建一个项目，其中注意有个ActivationData.cs类，就是第3步生成的。

最后上代码：

static void Main(string[] args)
        {
            String strPath = Environment.GetEnvironmentVariable("PATH");
            String strPathModules = ""; // System.Environment.CurrentDirectory;
            Environment.SetEnvironmentVariable("PATH", strPathModules + ";" + strPath);

            Teigha.Runtime.Services.odActivate(ActivationData.userInfo, ActivationData.userSignature); // 第三步的激活码
            Teigha.Runtime.Services tdSrv = new Teigha.Runtime.Services();
            LineEx lineEx = new LineEx(@"D:\test\odatest\"); // 创建线
            tdSrv.Dispose(); // 关闭服务
        }

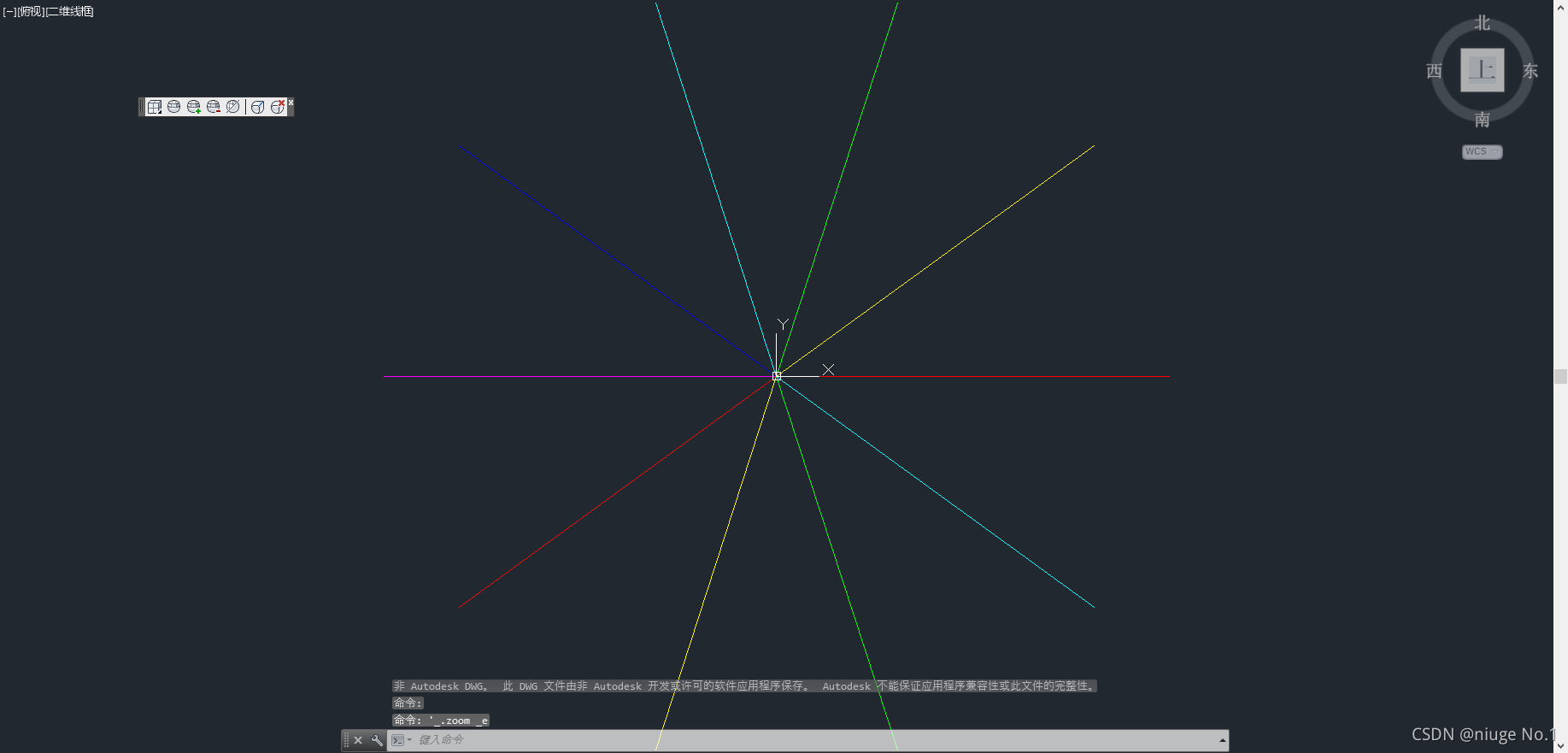

生成的dwg文件。
