本文详细介绍了S7-300 PLC的五种定时器：脉冲定时器（S_PULSE）、扩展脉冲定时器（S_PEXT）、接通延时定时器（S_ODT）、保持型接通延时定时器（S_ODTS）和断开延时定时器（S_OFFDT）。每种定时器的工作原理和应用实例都有清晰的阐述，帮助读者深入理解PLC定时器的使用。

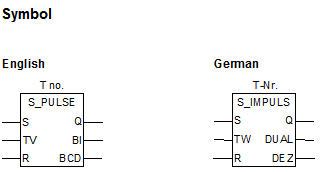

1.脉冲定时器（S_PULSE)

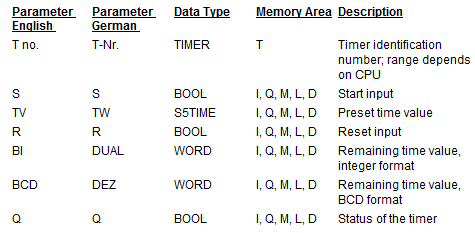

Parameter：

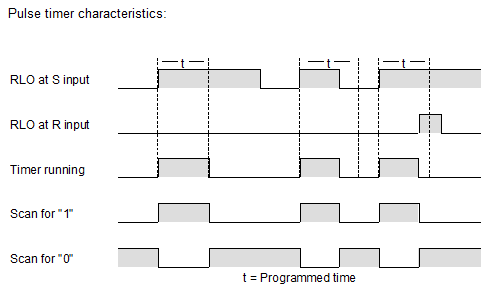

时序图：
描述：

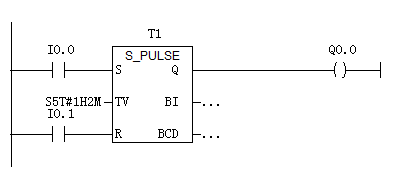

a.当I0.0为1时，定时时间为1H2M，输出端Q0.0变为1，输出端Q0.0接通（I0.0一直保持为1）；
b.定时时间到后，Q0.0变为0；
c.如设定时间未到（I0.0变为0或I0.1为1)，定时器复位，Q0.0为0。

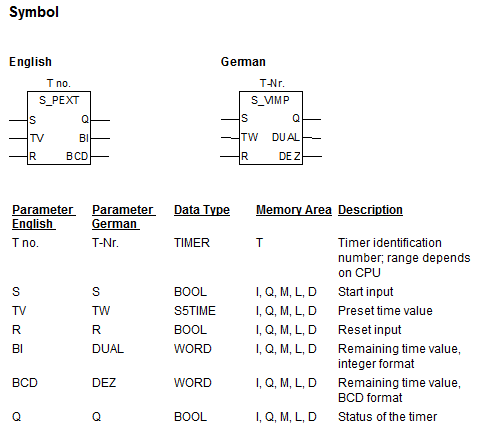

2.扩展脉冲定时器（S_PEXT）

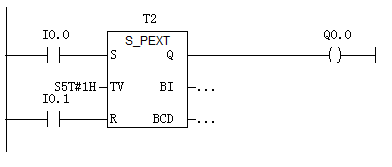

描述：
a.即使S端输入信号变为0，定时器依然继续保持1的状态ÿ
