数据中心的网络架构设计,打造高效、安全的数字底座

数据中心的网络架构设计

一、数据中心网络架构设计原则

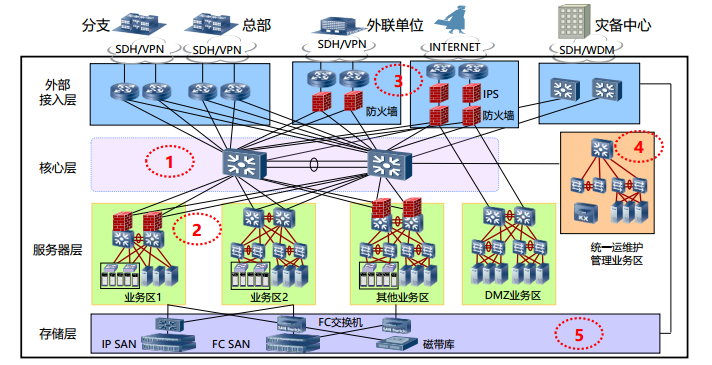

网络，作为数据中心的核心支柱，其结构精妙，由众多二层接入设备与少量三层设备共同编织而成。过去，数据中心网络规模有限，仅凭数十台设备的简单互连便能实现信息的畅通无阻。然而，随着技术与应用需求的飞速增长，数据中心对网络的要求也日益严苛。网络架构为适应这些变化，不断进行调整与创新，历经多次变革。在数据中心的建设中，网络架构扮演着举足轻重的角色，其设计的精良与否直接关系到数据转发的效率与系统的可靠性。因此，我们必须精心打造网络架构，以确保数据中心的稳定运行与高效服务。

（1）可扩展性

为应对业务持续增长、需求日新月异及技术革新浪潮，数据中心网络亟需展现卓越的可扩展性。通过精巧的模块化设计，优选高端口密度的网络设备，并在网络各层融入三层路由功能，数据中心网络得以展现出强大的路由扩展能力。这种功能的可扩展性，不仅确保了网络的灵活适应，更奠定了数据中心网络在发展中实现增值业务的坚实基础。

（2）可用性

网络设备与网络本身均实现冗余设计，关键设备采用电信级全冗余，网络层次间实行双机配置，层次间更以全冗余连接。我们提供多样化冗余技术，针对不同层面量身打造增值冗余方案，确保系统稳健可靠，为您的业务保驾护航。

（3）灵活性

灵活性的核心在于满足数据中心不同用户的个性化需求。我们的网络和设备能灵活适配各类常用网络接口，并依据实际需求精准搭配网络模块，确保高效、精准的定制服务。

（4）安全性

安全性是数据中心建设的核心，用户对此尤为关注。确保物理空间与网络的安全控制是保障数据中心稳定运行的基石，不可或缺。



二、数据中心网络组网设计

（1）Fabric网络

       随着云计算的发展，在数据中心网络中服务器虚拟化技术得到广泛应用，但服务器在迁移时，为了保证迁移时业务不中断，就要求不仅虚拟机的IP地址不变，而且虚拟机的运行状态也必须保持原状（例如TCP会话状态），所以虚拟机的动态迁移只能在同一个二层域中进行，而不能跨二层域迁移，这就要我的二层网络足够大。而传统的二层技术，不论是通过缩小二层域的范围和规模来控制广播风暴的影响范围或是阻塞掉冗余设备和链路来破环，网络中能够容纳的主机数量、收敛性能以及网络资源的带宽利用率对于数据中心网络而言是远远不够的。

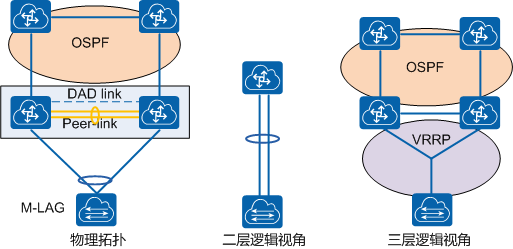

       M-LAG（Multichassis Link Aggregation Group）即跨设备链路聚合组，是一种实现跨设备链路聚合的机制，将一台设备与另外两台设备进行跨设备链路聚合，从而把链路可靠性从单板级提高到了设备级。对二层来讲，可将M-LAG理解为一种横向虚拟化技术，将M-LAG的两台设备在逻辑上虚拟成一台设备，形成一个统一的二层逻辑节点。M-LAG提供了一个没有环路的二层拓扑同时实现冗余备份，不再需要繁琐的生成树协议配置，极大的简化了组网及配置。这种设计相对传统的xSTP破环保护，逻辑拓扑更加清晰、链路利用更加高效。

（2）Overlay网络

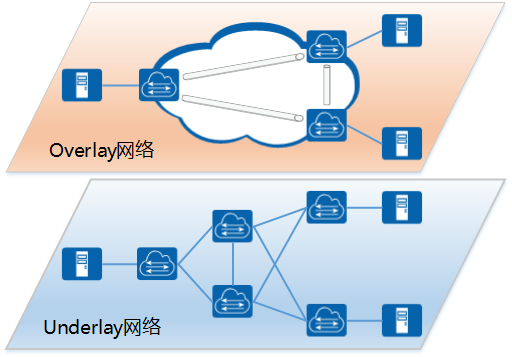

Overlay作为网络技术的创新之作，乃是在现有网络架构上叠加的虚拟化技术模式。它在保持基础网络稳定性的同时，巧妙实现应用承载，且与其他网络业务清晰分离。其核心在于以IP为基石，深度优化传统技术，为网络技术带来革命性变革。Overlay，引领网络技术新纪元，让网络更高效、更智能。

针对前文所述三大技术难题，Overlay创新性地提供了高效解决方案，展现了其在技术领域的卓越贡献与前瞻性。

①针对虚机迁移范围受到网络架构限制的解决方式

Overlay是一种全新的数据格式，封装于IP报文之上，轻松实现路由分发。该方案对网络结构无特殊要求，具备卓越的扩展性，无需特殊设备支持，以高性能路由转发为优选。同时，路由网络展现出强大的故障自愈和负载均衡能力，确保数据传输的稳定与高效。Overlay数据格式，引领网络分发新纪元，为大规模数据传输保驾护航。

②针对虚机规模受网络规格限制的解决方式

虚拟机数据封装于IP数据包内，仅展现为隧道端点地址，显著减轻了承载网络，尤其是接入交换机的MAC地址规格需求。因此，即便在最低规格下，也仅需几十个MAC地址（即每个端口对应一物理服务器隧道端点MAC）。此方案精简高效，大大优化了网络资源配置。

③针对网络隔离/分离能力限制的解决方式

       针对VLAN数量4000以内的限制，在Overlay技术中引入了类似12比特VLAN ID的用户标识，支持千万级以上的用户标识，并且在Overlay中沿袭了云计算“租户”的概念，称之为Tenant ID(租户标识)，用24或64比特表示。针对VLAN技术下网络的TRUANK ALL(VLAN穿透所有设备)的问题，Overlay对网络的VLAN配置无要求，可以避免网络本身的无效流量带宽浪费，同时Overlay的二层连通基于虚机业务需求创建，在云的环境中全局可控。

（3）Spine+Leaf网络

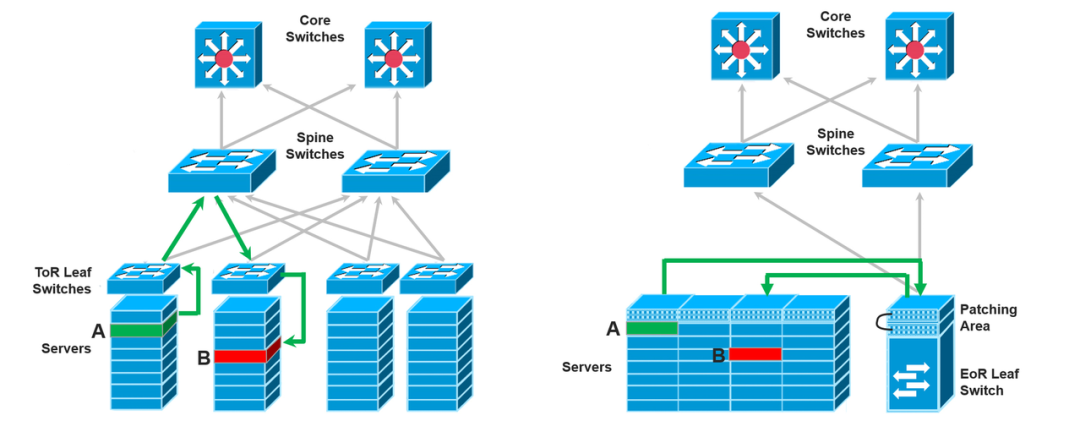

       Spine+Leaf两层设备的扁平化网络架构来源于CLOS网络，CLOS网络以贝尔实验室的研究人员Charles Clos命名，他在1952年提出了这个模型，作为克服电话网络中使用的机电开关的性能和成本相关挑战的一种方法。Clos用数学理论来证明，如果交换机按层次结构组织，在交换阵列（现在称为结构）中实现非阻塞性能是可行的，主要是通过组网来形成非常大规模的网络结构，本质是希望无阻塞。在此之前，要实现“无阻塞的架构”，只能采用NxN的Cross-bar方式。

接入连接的数量仍然等于折叠后的三层CLOS网络架构的Spine与Leaf之间的连接数，流量可以分布在所有可用的链接上，不用担心过载问题。随着更多的连接被接入到Leaf交换设备，我们的链路带宽收敛比将增加，可以通过增加Spine和Leaf设备间的链路带宽降低链路收敛比。

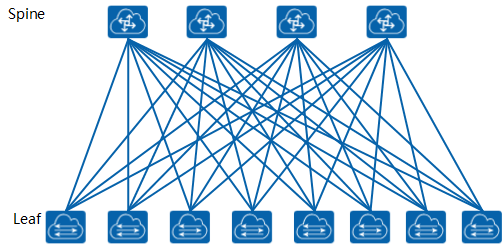

Spine+Leaf网络架构独具魅力，它构建了一个高度可靠的组网连接。由于Spine与Leaf层面采用全交叉连接，即便是单一交换机出现故障，整个网络结构也能保持稳定运行。这种设计确保了网络的高可用性和稳定性，使得Spine+Leaf成为构建强大网络的不二之选。

（4）BGP EVPN

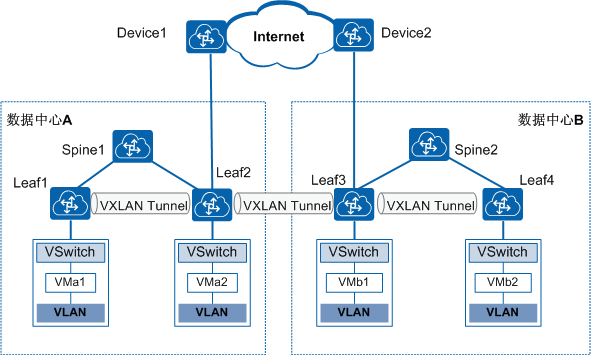

EVPN，依托BGP协议，是部署在网络交换机的关键技术。交换机作为VTEP节点，负责VXLAN封装，确保数据高效传输。服务器通过接口或VLAN轻松接入交换机，这些接口或VLAN映射至特定广播域BD，BD再与EVPN实例绑定。EVPN实例间的路由传递不仅建立VXLAN隧道，还实现MAC学习。在数据中心内，BGP EVPN构建VXLAN隧道，连接不同数据中心，实现互联。此技术既专业又高效，为数据中心通信带来前所未有的便捷与灵活。



三、数据中心网络的发展趋势

数据的集中处理、存储、传输、交换与管理，构筑了数字经济之基。网络技术推动数据中心网络从数据驱动迈向算力驱动，掀起一场革命。现代大规模数据中心网络在架构、技术与运维上实现了翻天覆地的变革，成为数字经济蓬勃发展的强大引擎，引领着数据时代的未来走向。

（1）网络带宽加速发展，构建高性能网络

网络支撑业务，通过底层连接实现管理、控制、数据平面的分离，软件定义网络，集中管理，简化数据平面，赋予网络智慧与便捷。先进架构让在线与离线业务网络无缝衔接，灵活调配流量满足个性化需求。构建高带宽、低时延、高性能网络，方能应对瞬息万变的互联网业务挑战，引领未来发展潮流。

（2）高密度异构计算集群，大规模弹性扩展

数据中心网络正迈向以数据互联I/O为核心的架构，通过技术与规模的灵活调整，为用户带来低成本、高可靠的网络资源。我们致力于构建更安全、稳定的网络基础设施，根据业务需求实现弹性扩展。以简化的方式降低成本、提升效率，是引领下一代数据中心网络发展的关键准则。

（3）降本提效，实现智能可视化运维

网络成本优化，是互联网业务发展的核心议题。大规模数据中心网络架构凭借单芯片box设备，有效降低能耗，打破能耗瓶颈，在电力、散热、空间成本上实现显著降本提效。面对网络规模的迅猛扩张，传统人工运维已力不从心，自动化运维部署、软件自动升级及故障自动告警恢复等功能，正成为厂商设备建设的焦点。网络成本优化不仅提升运营效率，更引领互联网业务迈向智能、高效的新时代。
