本文介绍了嵌入式串口转CAN模块的详细参数分析，包括引脚定义、尺寸和电气参数。在测试评估板上进行模块配置时，应注意引脚对应，并可以通过CAN通道在模块集成后进行参数设置。当模块的CFG引脚悬空时，可以使用CANUART配置工具通过USBCAN卡的CAN通道完成参数配置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

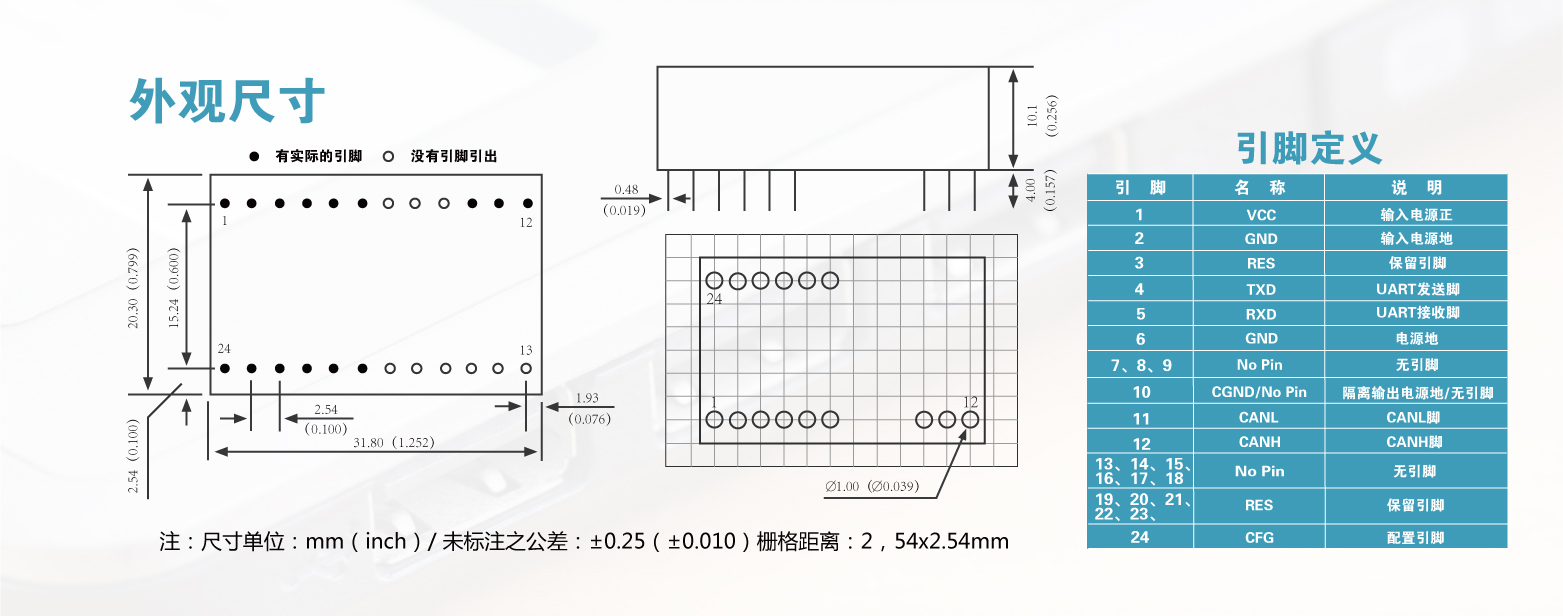

引脚定义和尺寸

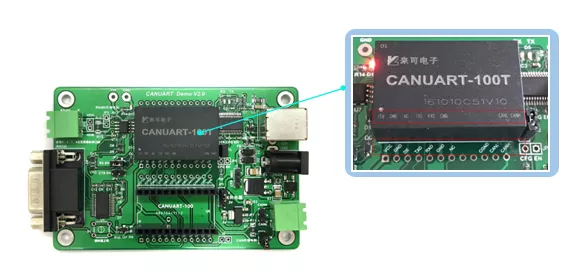

测试评估板

将模块插到评估板上，注意模块引脚标注要与评估板上插座引脚标注相对应，然后进行参数设置。特别的，也可以在模块集成到电路板上后，直接通过模块的CAN口来配置参数。

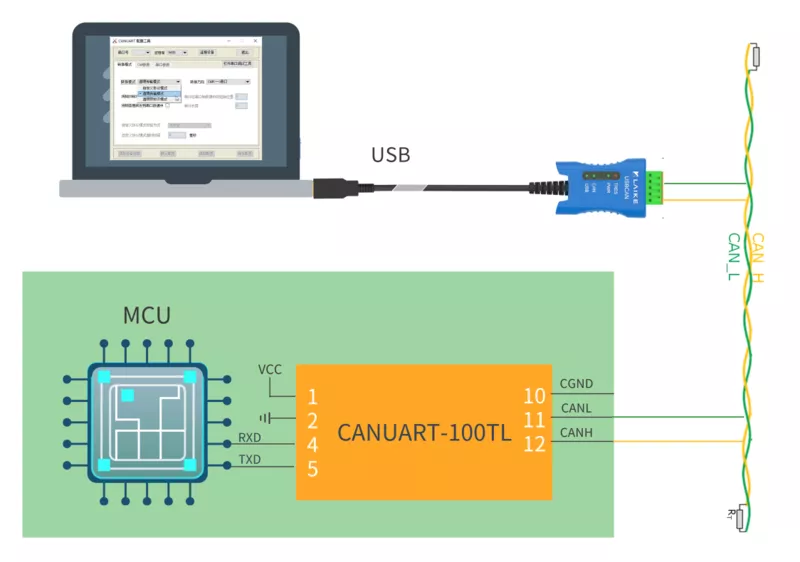

通过CAN通道配置参数

模块集成到用户板子上后，模块的CFG引脚悬空（CFG引脚处于默认电平状态-高电平状态）。

模块上电后，PC上运行CANUART配置工具，通过USBCAN卡访问CANUART模块的CAN通道，从而完成参数配置。

电气参数表

选型表
产品型号	电源电压范围（VDC）	CGND隔离地引脚	节点数（PCS）	支持协议
CANUART-100T (停产)	5V（4.75-
