 这期我们讲解Modbus Slave 做为从站、PLC作为主站双方进行轮询通讯。

具体参数设置不过多解释，介绍去看上一条：使用模拟工具Modbus Poll和PLC通讯

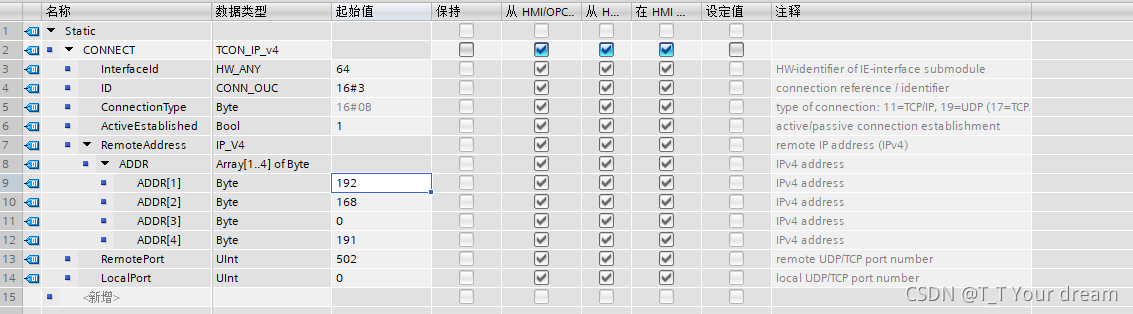

创建TCON_IP_V4

 这里我们是作为客户端去读。

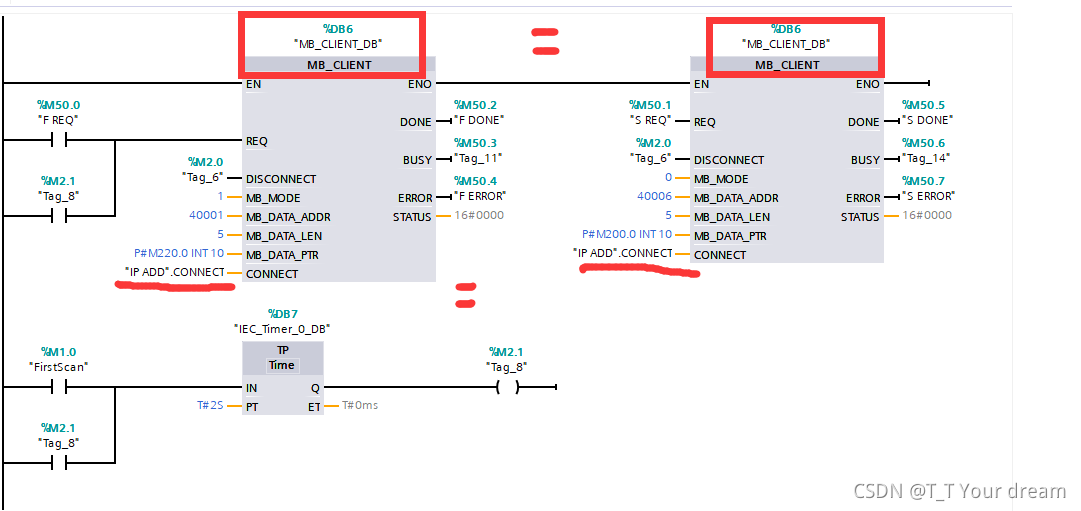

编写指令

编写轮询

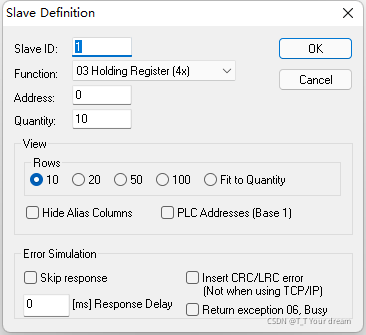

Slave建立

 注意：要勾选上ARY ADDRESS和 ignore Unit ID（不然通讯不上）

ignore Unit ID：TCP 模式时忽略无效的组编号

验证

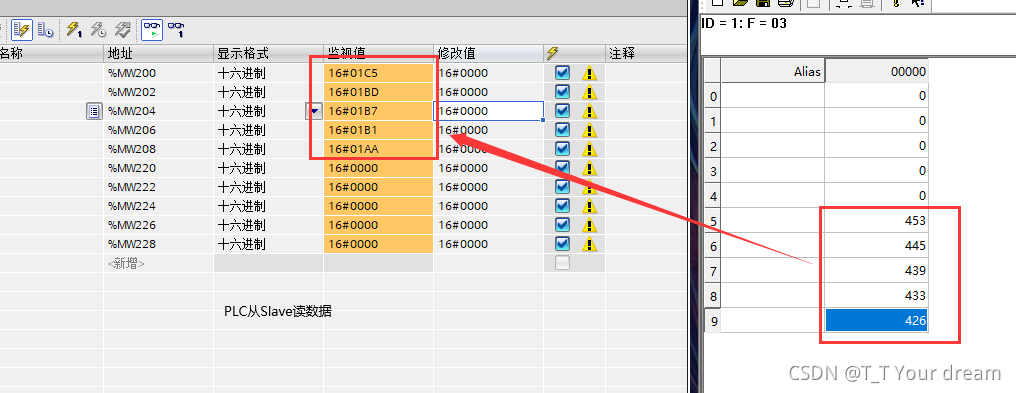

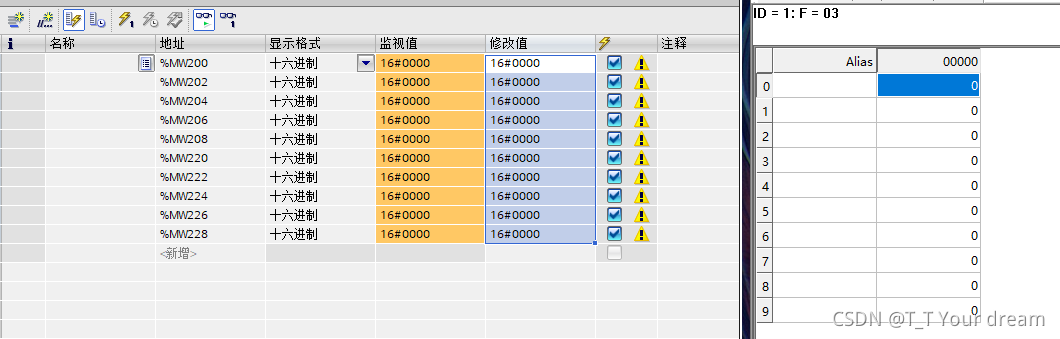

PLC中前5个是读取， 后5个写入。

我们先读取（Slave给数据，PLC不能修改）

 再写入（Slave不能修改，PLC写入）
